Продам Машина двойной скрутки МДС 1400 напрямую от производителя в Санкт-Петербурге

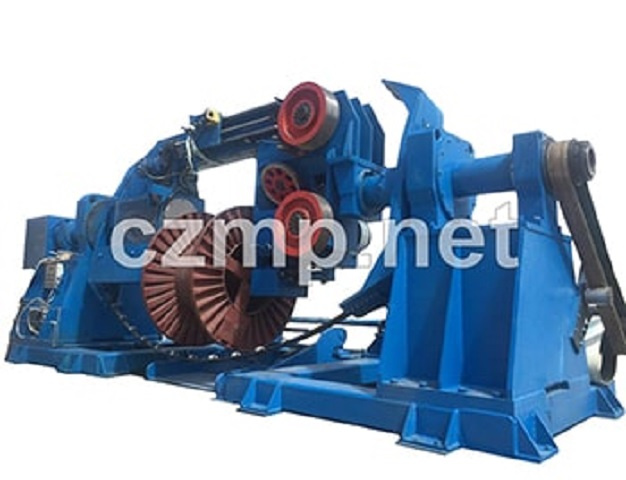

Предлагаем напрямую от производителя Машина двойной скрутки МДС 1400.

Диаметр готового продукта по скрутке, мм 22 (макс.)

Скорость вращения дуги, об/мин 750 (макс.)

Линейная скорость, м/мин до 200

Шаг скрутки, мм 40 - 450

Диаметр приёмного барабана, мм 1250 - 1400

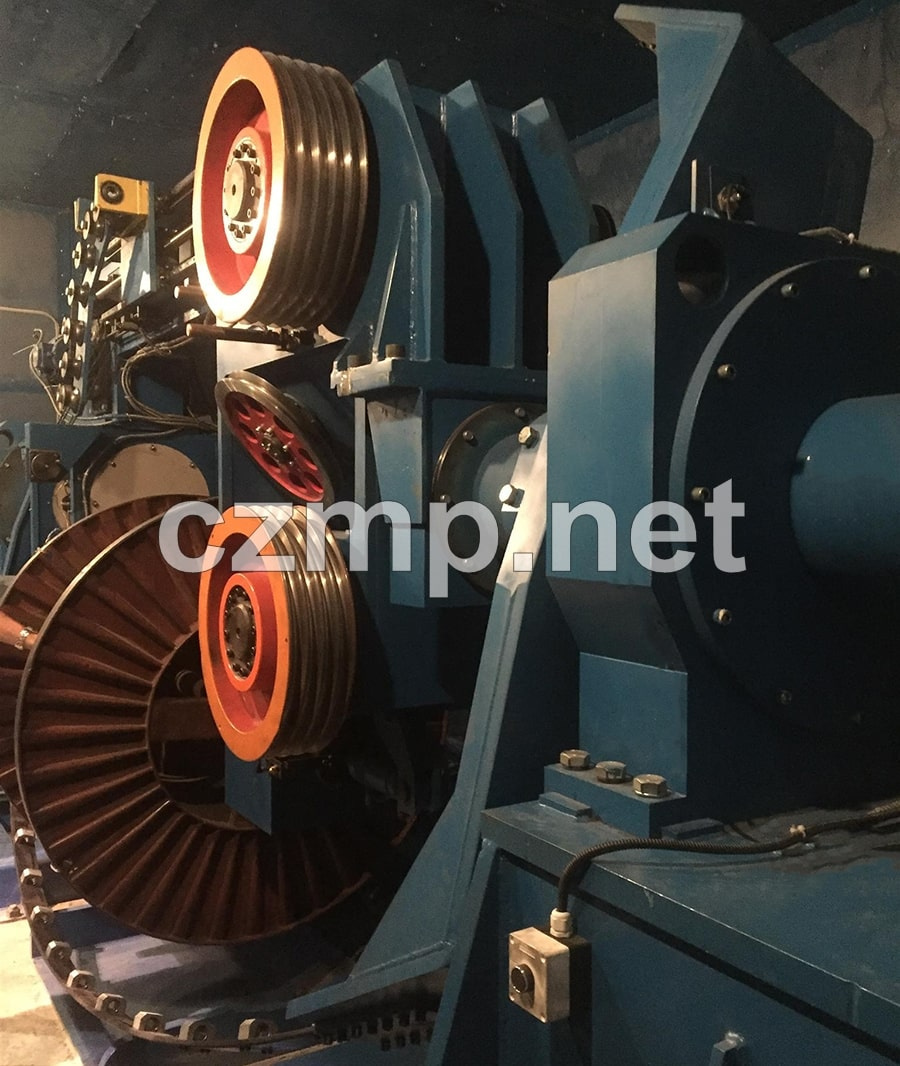

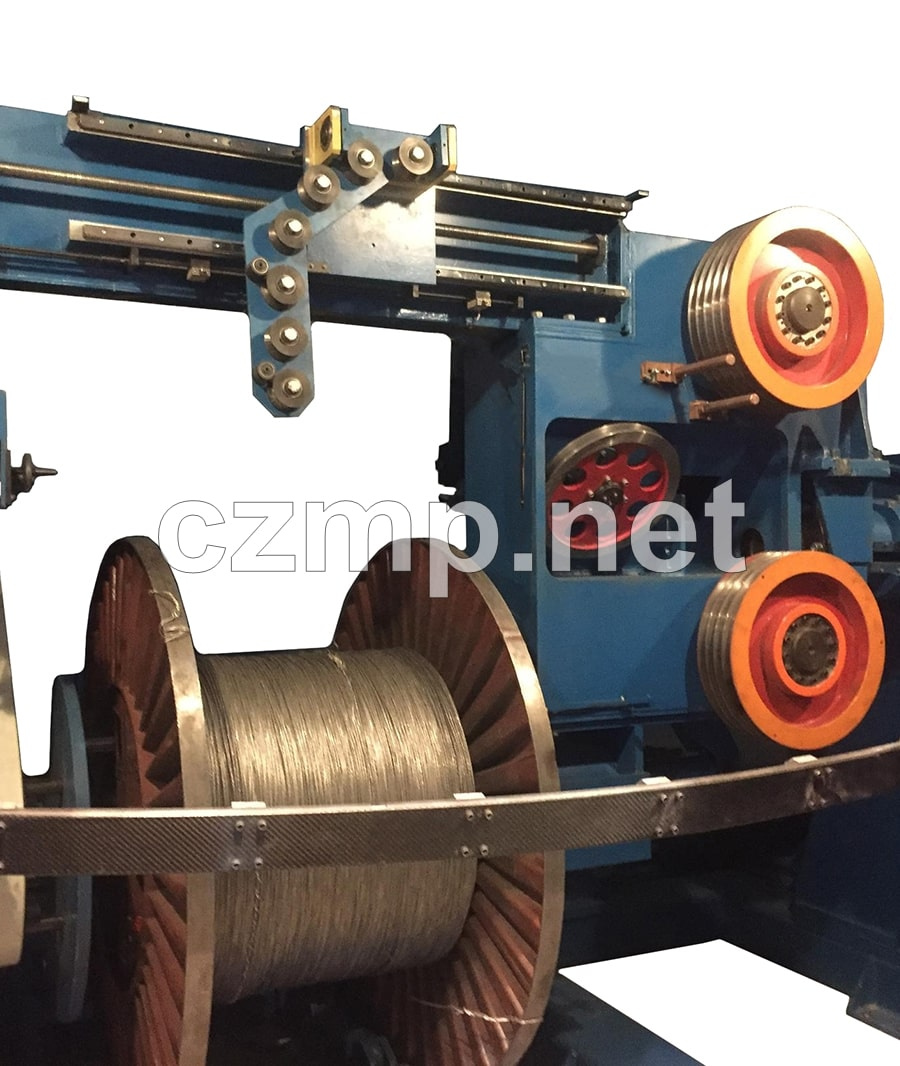

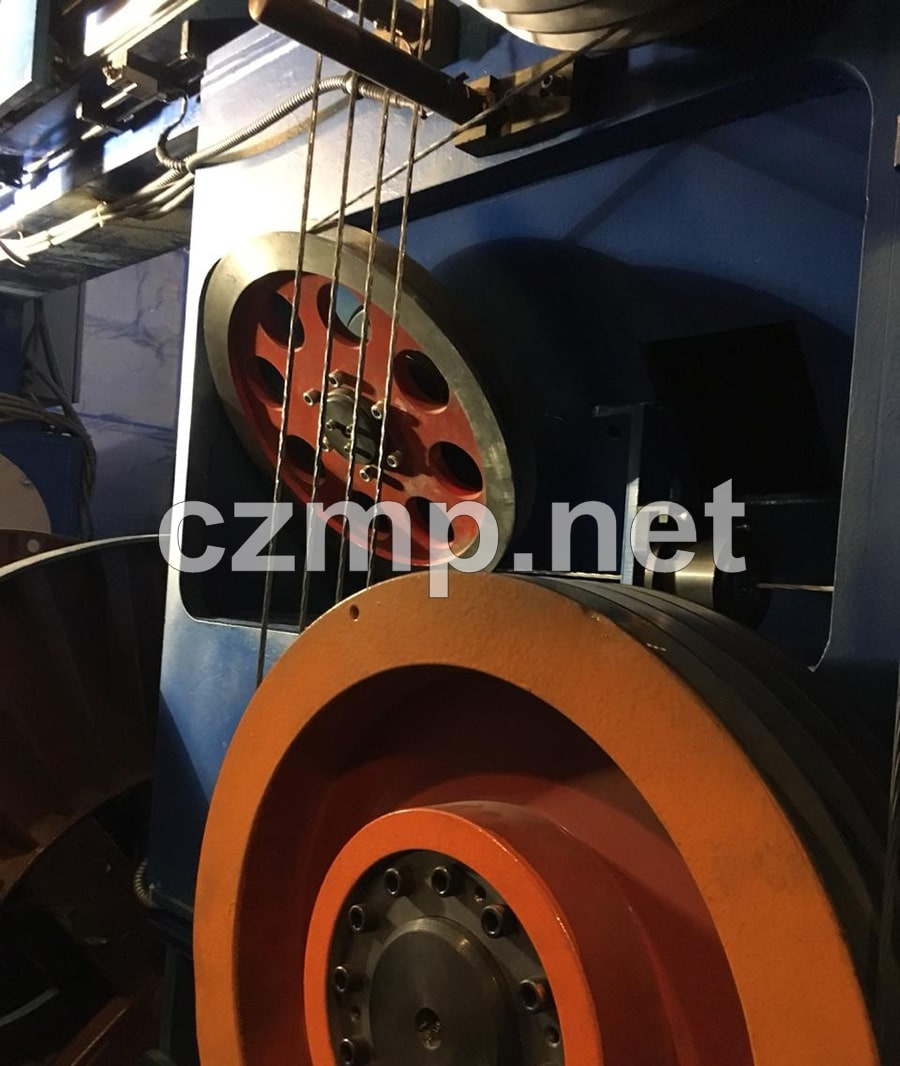

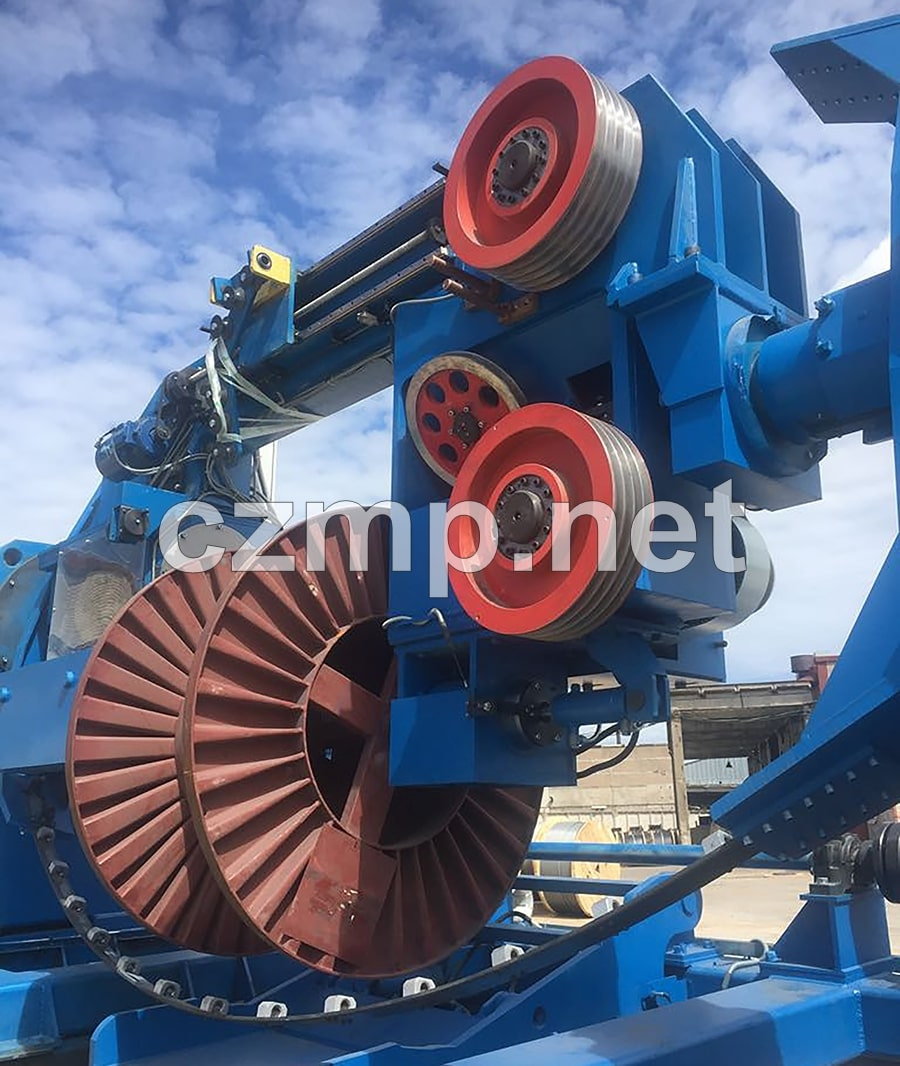

Машина предназначена для высокоскоростной скрутки изолированных и неизолированных токопроводящих жил в кабельный полуфабрикат. Размотка и подача скручиваемых жил в машину осуществляется отдающими устройствами консольного или секционного типа. Контроль натяжения и целостности жил производится автоматически. За один оборот дуги, по которой скользят жилы, производится две крутки, что обеспечивает высокую производительность машины. Намотка скрученного полуфабриката осуществляется на стальные барабаны диаметром щеки 1250 - 1400 мм., стандартов DIN и ГОСТ.

Установку и разгрузку приёмных барабанов в машину осуществляет интегрированный в конструкцию гидравлический подъёмник. Машина находится в защитном кожухе с внутренним освещением и вентиляцией. Двери кожуха снабжены системой безопасности опператора. Управление машиной построено на базе управляющего контроллера с панелью тачскрин. При конструирования машины нами был заимствован опыт решений внедренных на подобном оборудовании европейских фирм производителей.

Технические характеристики:

Характеристики продукции:

Тип скручиваемых жил Моножила круглая

Материал жил Алюминий, Медь

Диаметр скручиваемых неизолированных жил, мм 1,2 - 3,2 Алюминий;

1,35 - 2,54 Медь;

Диаметр по скрутке неизолированных жил, мм Максимально 11

Скрутка изолированный гибких жил 4х25 мм2 Алюминий;

5х16 мм2 Медь

Диаметр по скрутке изолированных жил, мм 22 (макс.)

Производительные характеристики машины:

Скорость вращения дуги, об/мин 750

Число скруток в минуту (при 750 об/мин) 1500

Шаг скрутки, мм 40 - 450

Максимальная линейная скорость, м/мин 200

Применяемые кабельные барабаны:

Материал барабанов Сталь

Диаметр щеки барабанов, мм 1250 - 1400

Ширина барабанов, мм 840 - 950

Диаметр осевого отверстия, мм 80; 90

Масса барабана с продукцией, кг 4000

Общие характеристики машины:

Подъёмник барабанов Гидравлический

Зажим барабана в пинолях Пневматический

Привод вращения дуги, кВт АС мотор, 37

Направление вращения дуги SZ

Привод тягового устройства, кВт АС мотор-редуктор, 18,5

Усилие натяжения, создаваемого тяговым устройством, Н 7000

Привод вращения барабана, кВт АС мотор-редуктор, 7,5

Усилие натяжения, создаваемое приводом вращения барабана, Н 1000

Мощность привода раскладчика, кВт АС мотор 2,2

Привод вращения внешней фильеры, кВт АС мотор

Тип аварийного тормоза Пневматический

Системы контроля:

Контроль обрыва скручиваемой продукции Отдатчики — тяга + тяга — приёмник;

Контроль поднятого положения подъёмника Невозможен запуск машины

Контроль положения дуги при подъёме барабана Невозможен подъём барабана

Контроль открытых дверей защитного кожуха Невозможен запуск машины

Доступ к машине оператору Через 2-3 сек. После остановки машины

Контроль уровня давления в пневматической системе Автоматический останов машины/невозможен запуск машины

Контроль температуры подшипников вращения дуги Автоматический останов машины/невозможен запуск машины

Контроль зажима барабана Невозможен запуск машины

Контроль температуры внутри кожуха Принудительная вентиляция внутри кожуха
