Линия бронирования кабеля для нефтепогружных насосов ЛБК 07 - Продам в Санкт-Петербурге

Предлагаем напрямую от производителя Линию бронирования кабеля для нефтепогружных насосов ЛБК 07.

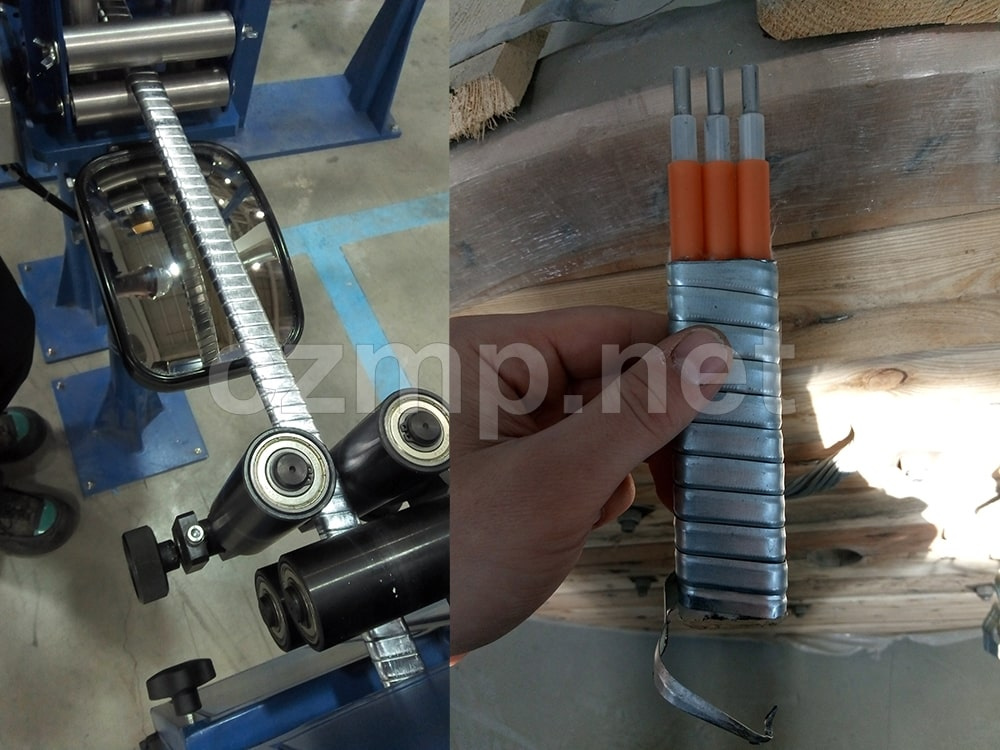

Линия предназначена для бронирования нефтепогружных геофизический кабелей повивом стальной ленты в замок.

Сечение бронируемого кабеля круглое, прямоугольное

Сечение жил, мм2 10 - 35

Диаметр проходного отверстия для кабеля, мм 45

Ширина ленты, мм 10 - 20

Скорость обмотчика, об/мин 700

Шаг наложения, мм 5 - 14

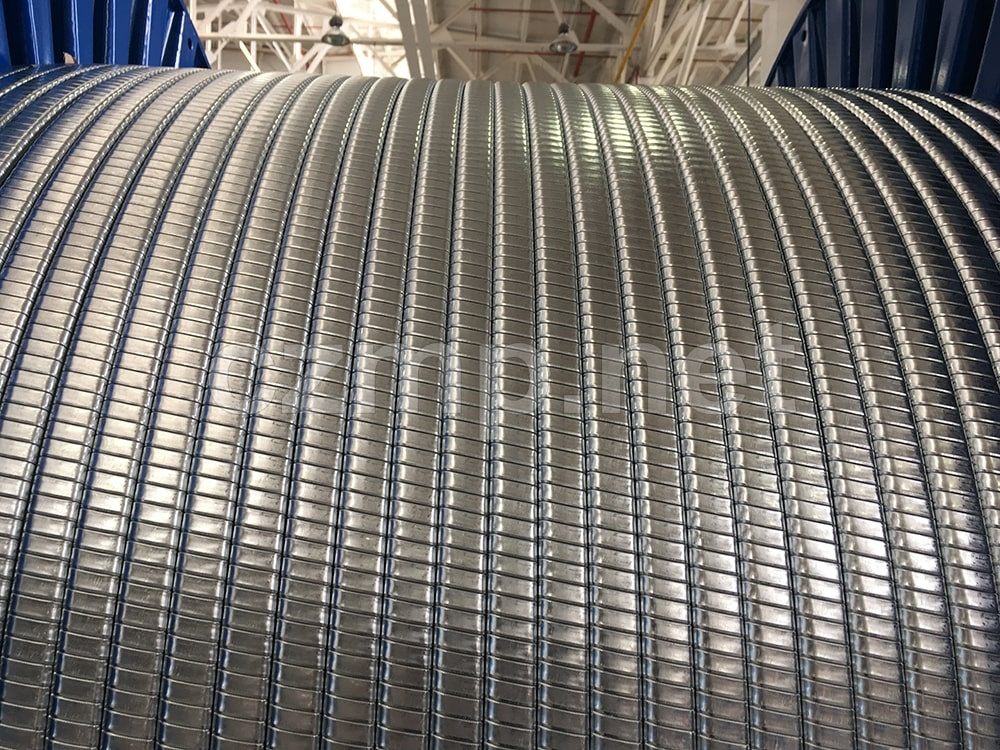

Линия бронирования предназначена для наложения ленточной стальной брони с «замком» на кабельную заготовку методом обмотки. Линия также комплектуется лентообмотчиком (и) для предварительного наложения подложки из нетканых лент под броню; устройством для продольного наложения ленты с маркировкой.

Система управления линии сформирована на базе PLC. Согласование работы тяги, бронеобмотчика, лентообмотчика(ов), приёмного устройства – электронное. Поддержание заданных параметров: шаг наложения лент, натяжение бронируемого кабеля, шаг раскладки и др. осуществляется в автоматическом режиме. Текущие параметры индицируются на панели оператора.

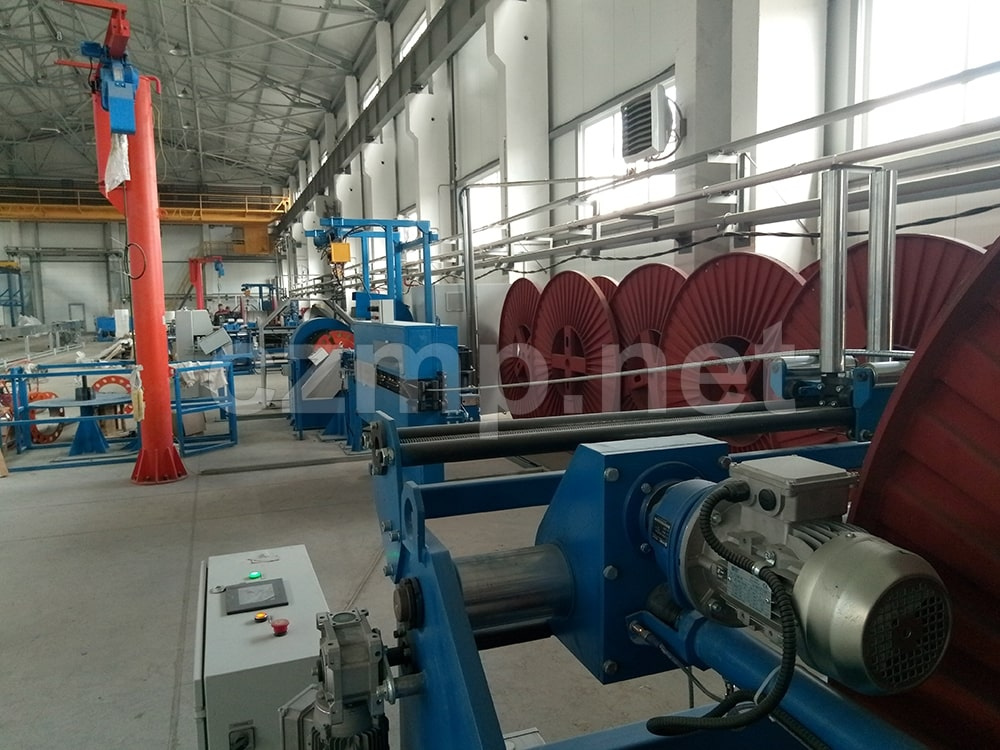

Основной состав линии:

Отдающие устройства. 3 (три) отдельных консольного типа с электроподъёмниками барабанов или одно устройство осевого типа для 3(трёх) барабанов без подъёмных механизмов;

Лентообмотчик полутангенциальный для нетканых лент (подложки);

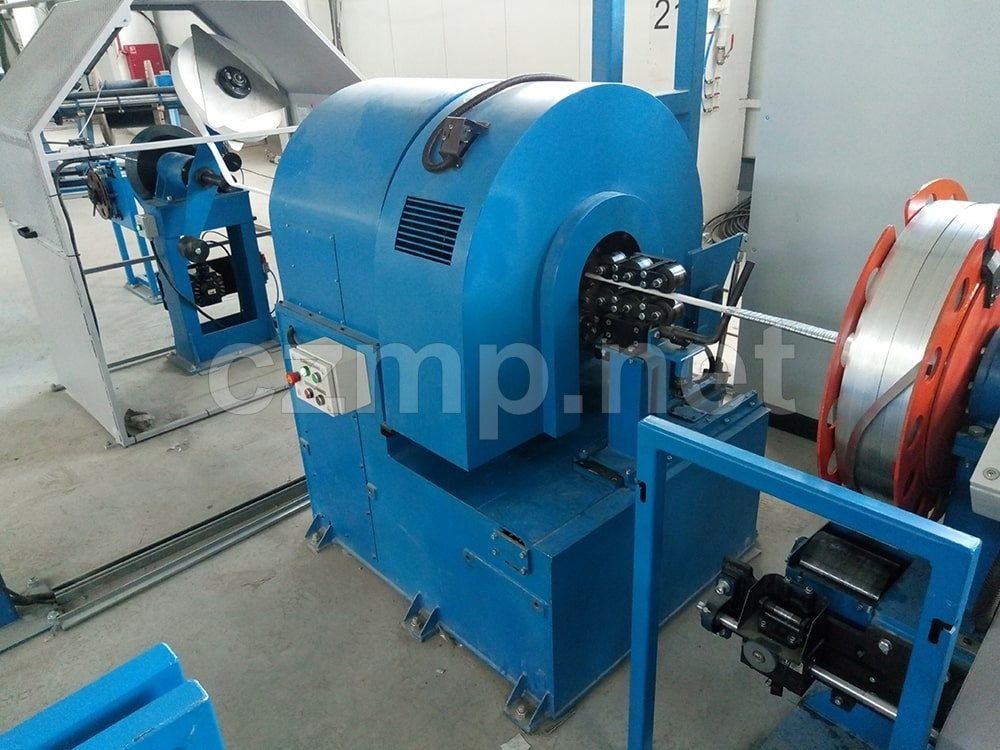

Бронеобмоточная машина;

Тельфер, для перезаправки кассет со стальной лентой в бронеобмоточной машине;

Лентоприемник, для намотки стальной ленты на запасную кассету в процессе работы линии;

Отдатчик стальной ленты к лентоприёмнику;

Счетчик длины готового кабеля;

Тяга колесного или ленточного типов;

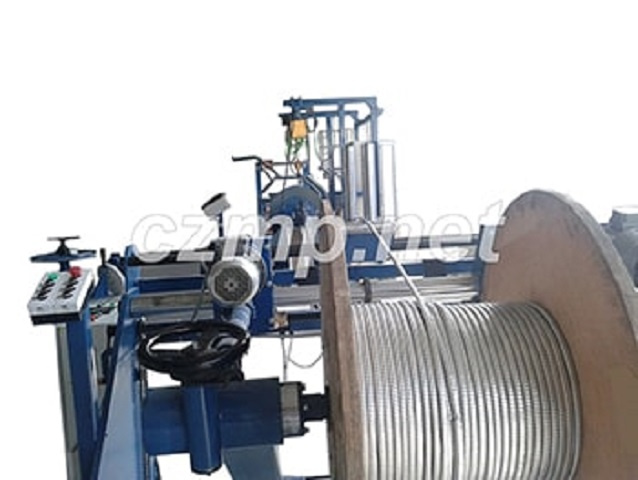

Станок намоточный консольный или колонного (траверсивного) типов с дополнительным пультом управления;

Центральный пульт управления линией;

Централизованный электрический шкаф.

Характеристики линий бронирования кабеля для нефтепогружных насосов:

Диаметр проходного отверстия бронеобмотчика, мм 45

Характеристики бронеленты:

- ширина, мм 10 - 20

- толщина, мм 0,15 - 0,3

Шаг наложения бронеленты, мм 5 - 14

Максимальная линейная скорость бронирования, м/мин 9,8

Характеристики ленты нетканого материала:

- диаметр бобины, мм мах 500

- диаметр посадочной втулки, мм 60

- ширина, мм 25 - 60/td>

- толщина, мм 0,25 - 0,4

- толщина, мм 0,25 - 0,4

Шаг наложения нетканой ленты, мм 10 - 50

Скорость бронеобмотчика, об/мин max 700

Скорость лентообмотчика (подложка), об/мин max 250

Характеристики отдающих барабанов:

- диаметр щеки, мм 1000...1400/2000

- ширина, мм 750...900/1500

- масса барабана с кабелем, кг 5000

Характеристики приемных барабанов:

- диаметр щеки, мм 800...1600/2000

- ширина, мм 600...1180/1500

- масса барабана с кабелем, кг max 5000

Общая установленная мощность, кВт 35

Давление в пневмосети, атм 5 - 6
