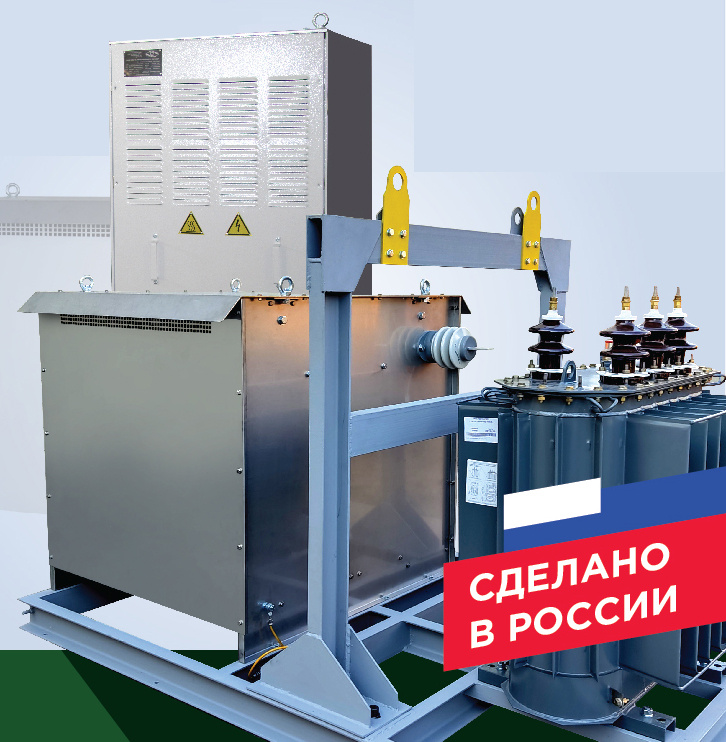

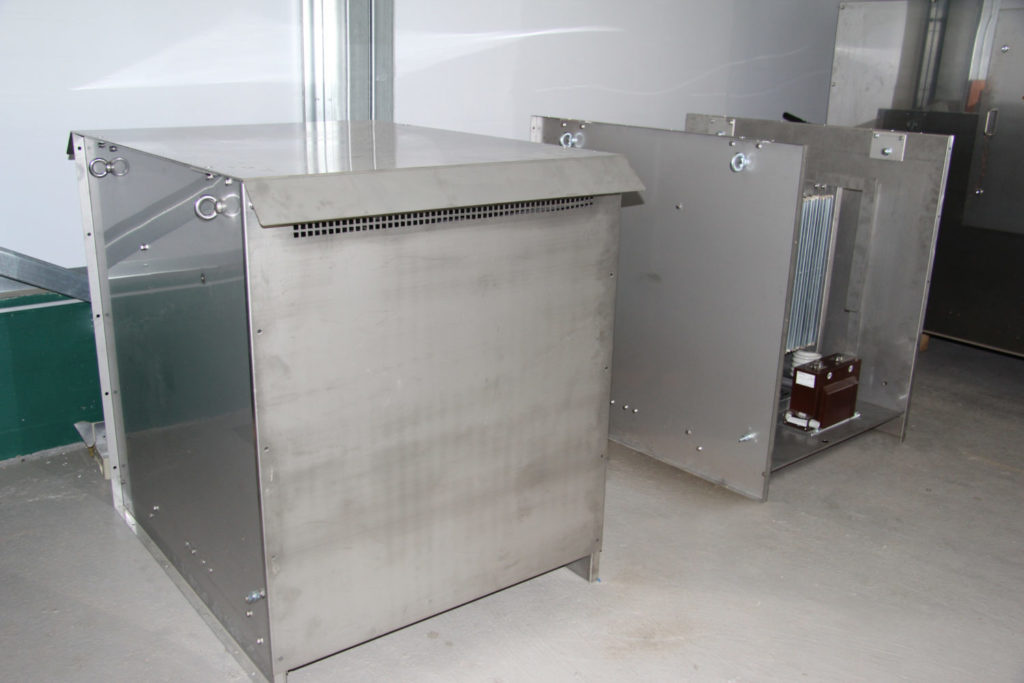

Высоковольтные резисторы заземления нейтрали сети серии ВР 6-35 кВ - Продам в Санкт-Петербурге

    Резисторы предназначены для соединения нейтральной точки обмоток 6, 10 и 35 кВ трансформатора с землей.

    Режим заземления нейтрали в сети 6-35 кВ определяет бесперебойность электроснабжения потребителей, безопасность персонала и электрооборудования при однофазном замыкании на землю (ОЗЗ), перенапряжения на неповрежденных фазах при ОЗЗ, ток в месте повреждения при ОЗЗ, принцип построения релейной защиты от замыканий на землю, уровень изоляции электрооборудования, допустимое сопротивление контура заземления подстанции.

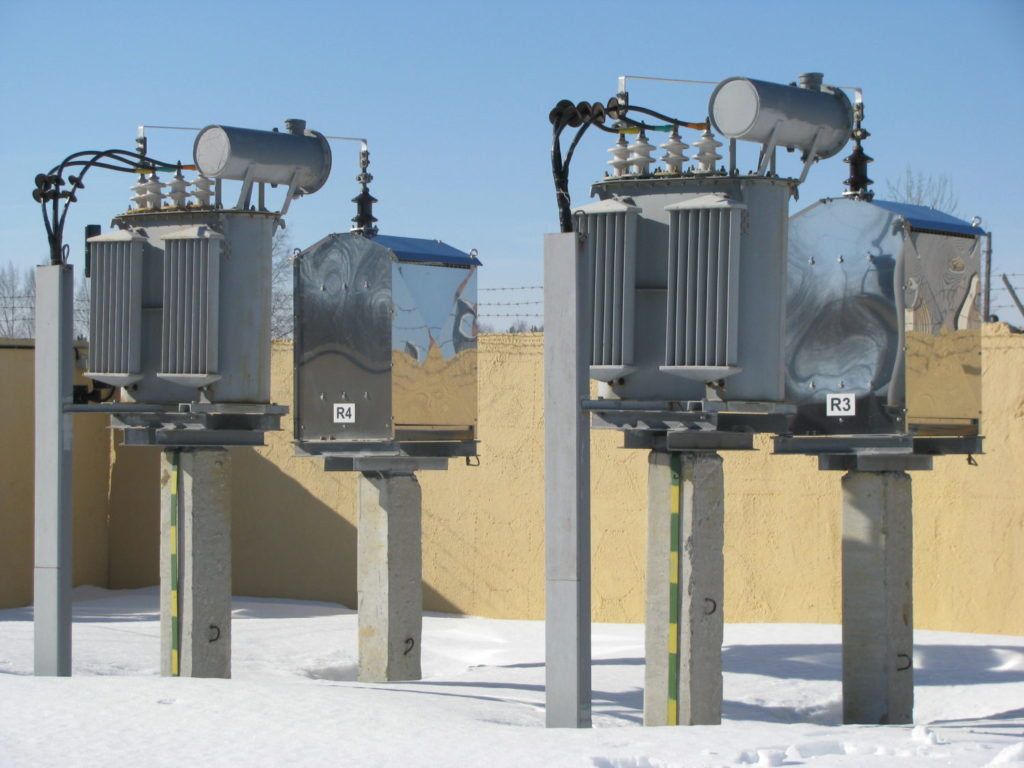

    Резисторы для заземления нейтрали устанавливаются на каждой секции шин напряжением 6-35кВ на питающих подстанциях, применяют высокоомные и низкоомные резисторы в зависимости от параметров и состояния сети 6-35 кВ.

    1. Высокоомный резистор заземления нейтрали ВР:
Высоковольтный высокоомный резистор заземления нейтрали ВР предназначен для ограничения дуговых перенапряжений в случае возникновения однофазного замыкания на землю в сетях 6-35 кВ. Также резистор используется для исключения феррорезонансных явлений в измерительных трансформаторах напряжения, устраняет их влияние на оборудование, уменьшает сверхнормативное напряжение смещения нейтрали.

    В случае использования высокоомного резистивного заземления нейтрали, суммарный ток в месте замыкания (сумма активного тока резистора и емкостного тока сети) не превышает 10 А. Как правило, в данном случае отсутствует необходимость отключения оборудования в составе сети, а установленные защиты работают на сигнал.

    2. Низкоомный резистор заземления нейтрали ВР:
Применение низкоомного резистора заземления нейтрали исключает опасность развития однофазного замыкания на землю в двойное замыкание на землю или межфазное короткое замыкание при корректном срабатывании релейной защиты на отключение. Также данное решение полностью исключает вероятность дуговых прерывистых ОЗЗ, уменьшает длительность воздействия на изоляцию элементов сети перенапряжений на неповреждённых фазах в переходных режимах ОЗЗ, исключает возможность возникновения феррорезонансных процессов в сети.
Как правило, ток, создаваемый резистором в случае низкоомного резистивного заземления нейтрали, находится в диапазоне от 20 до 2000 А.
