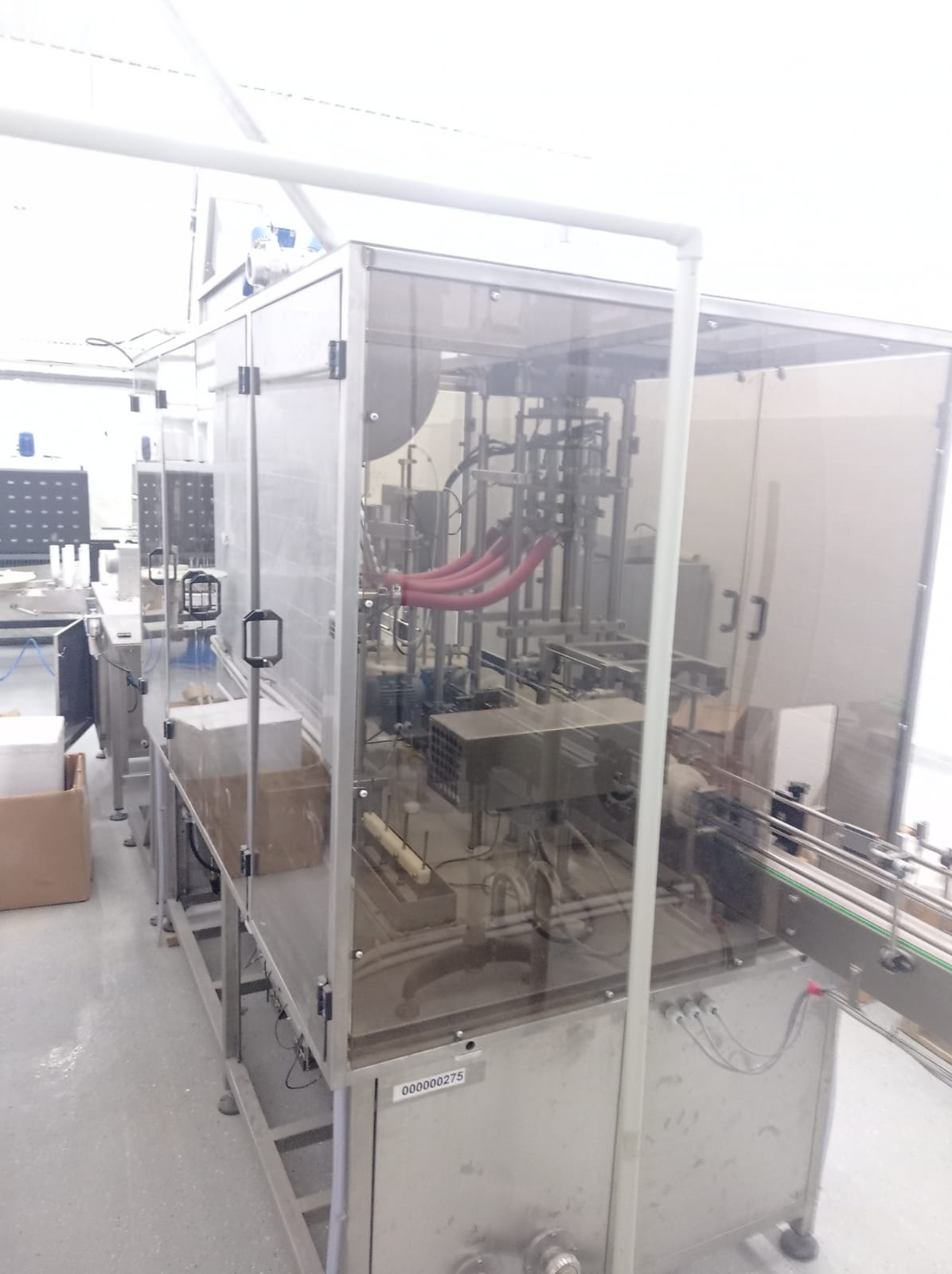

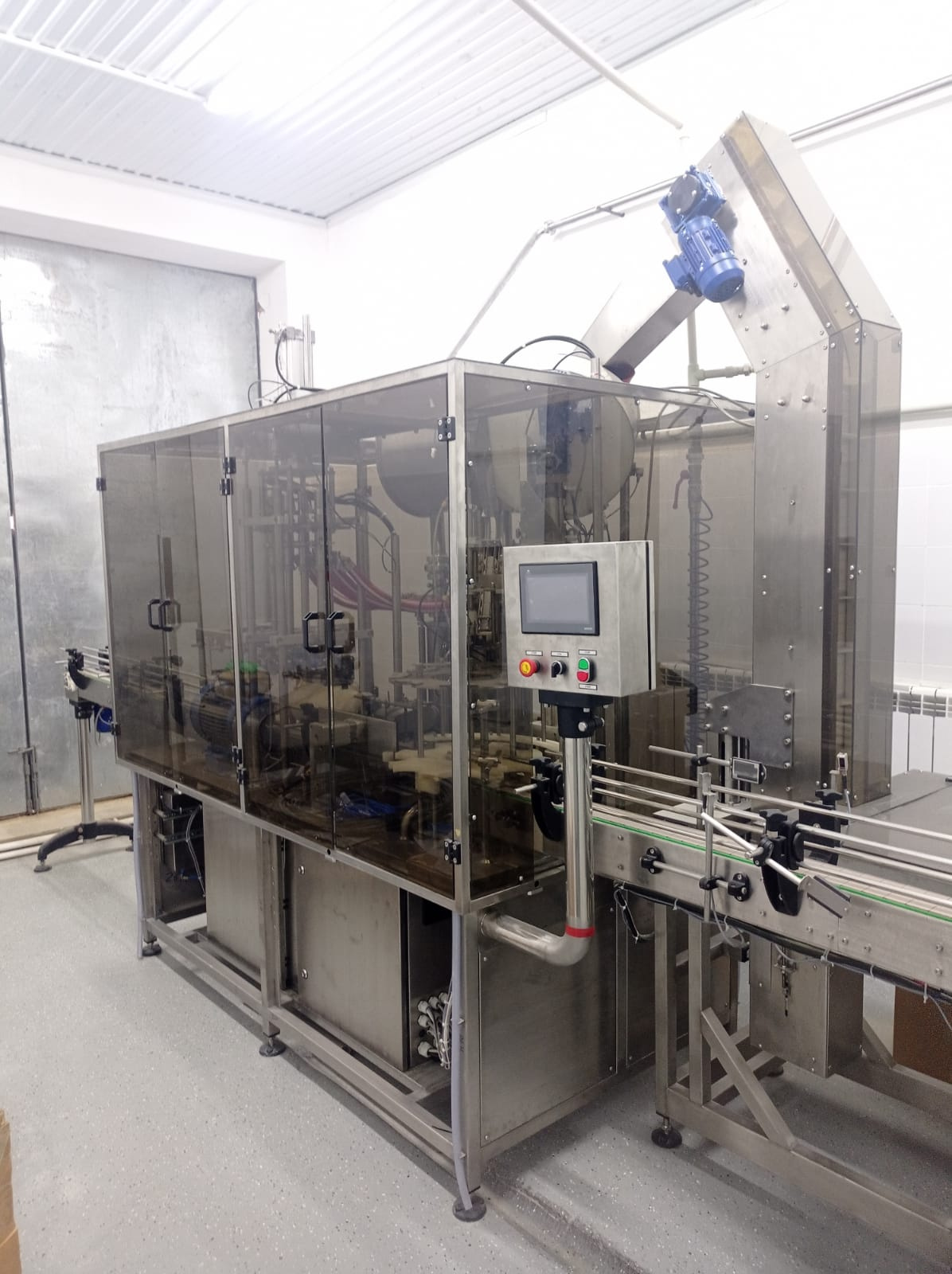

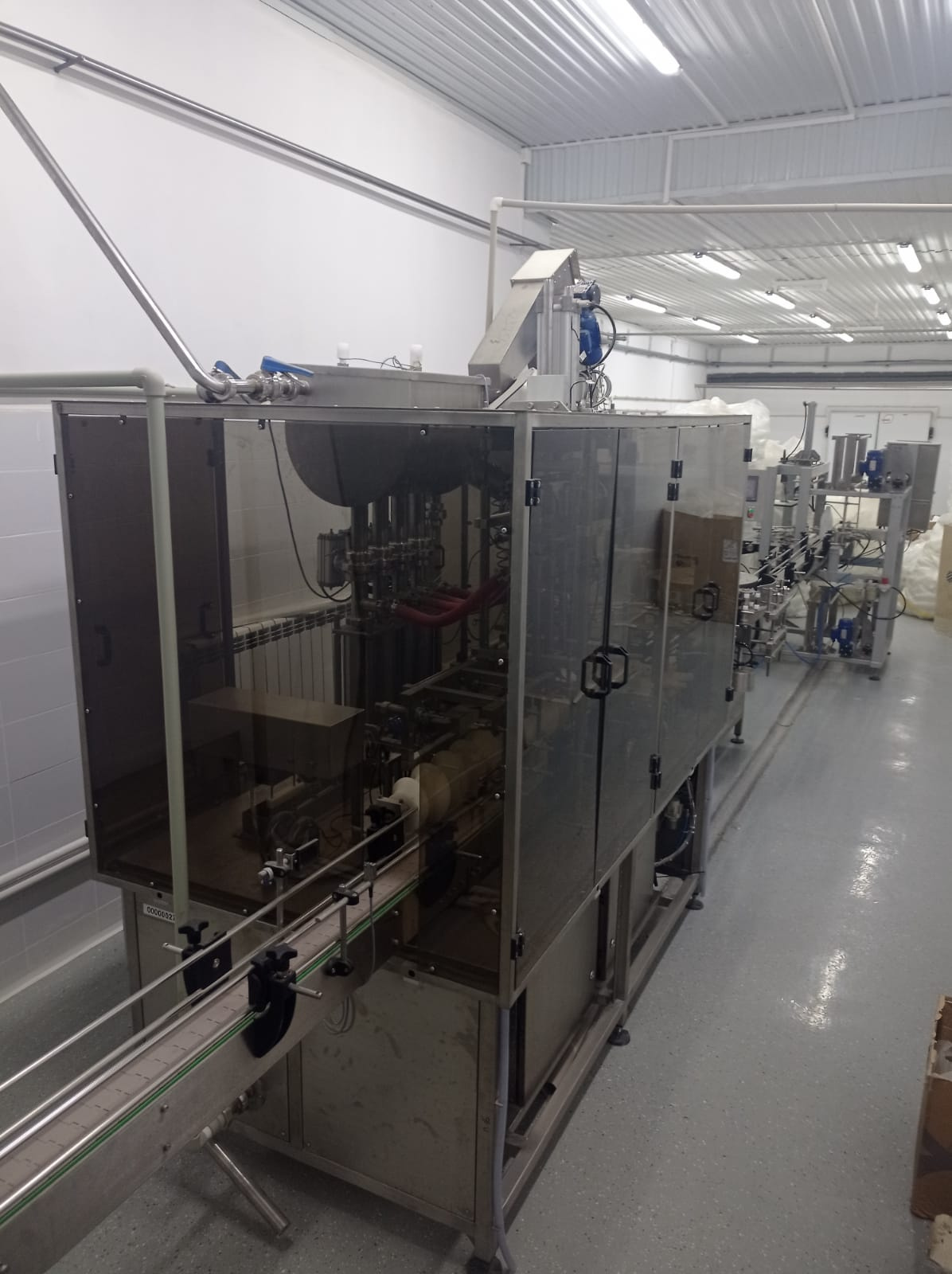

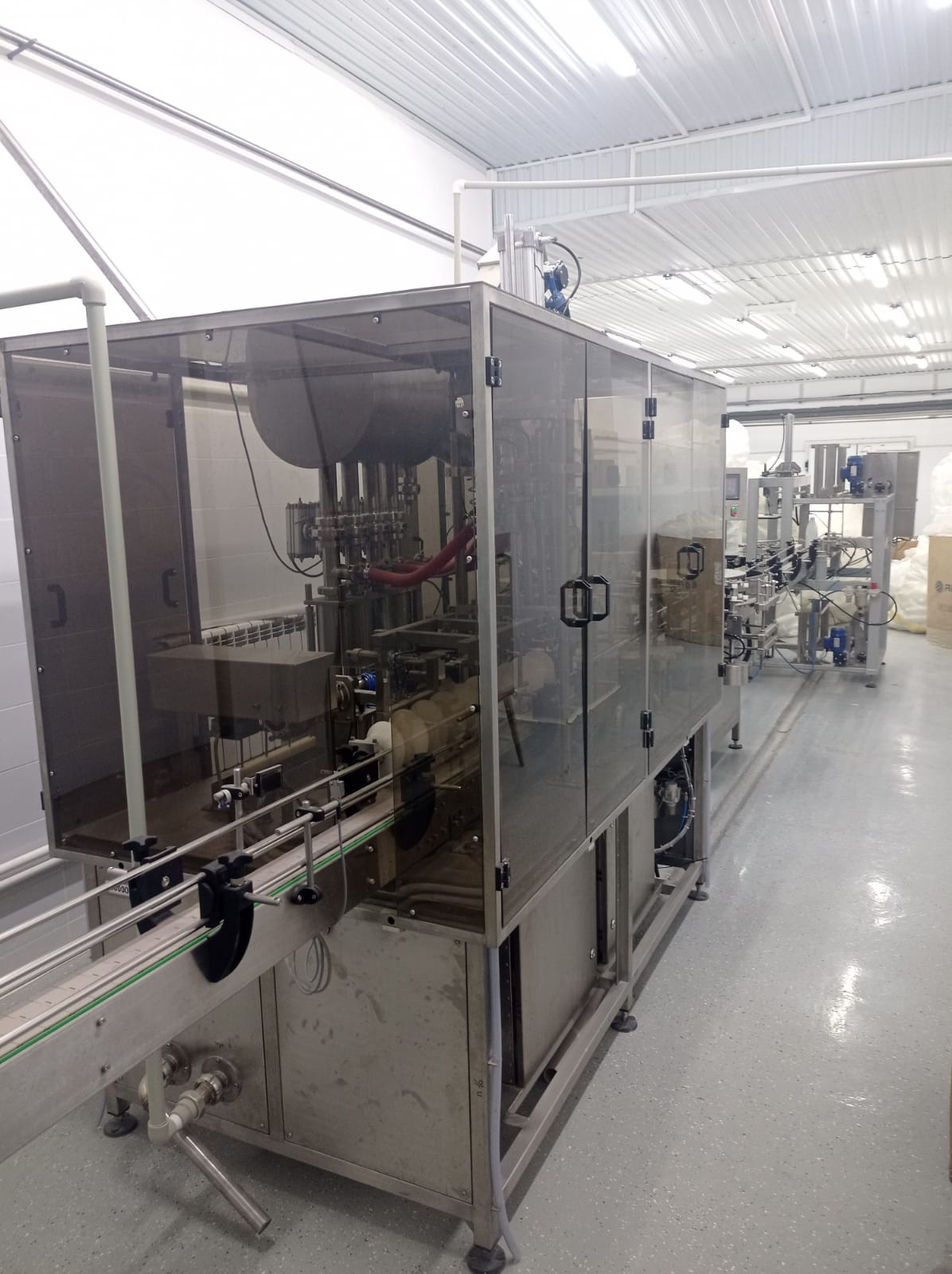

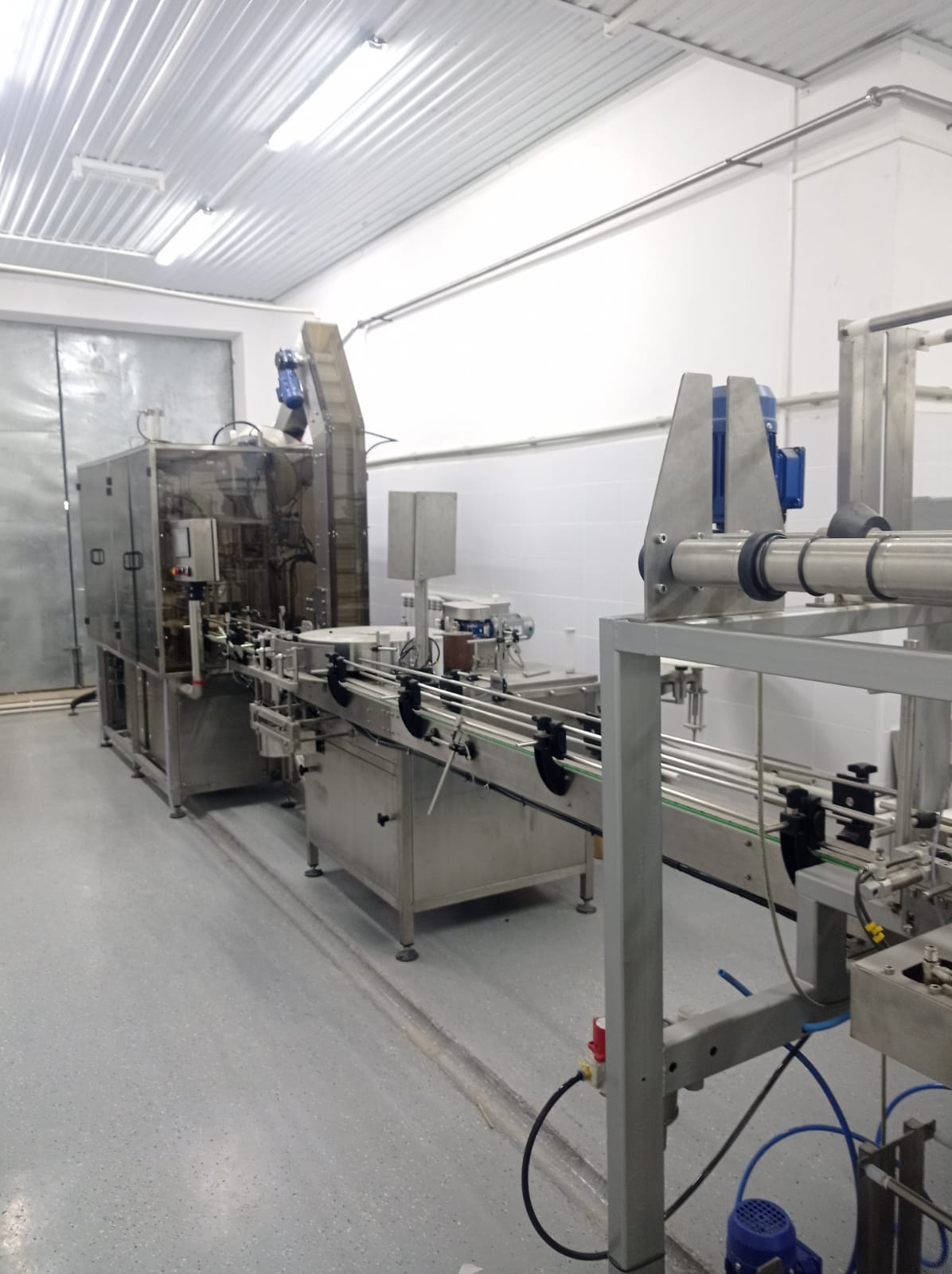

Продам Триблок АДНК 39 ЛР 3 для розлива в бутылку (ПЭТ) в Бейнеу

ОПИСАНИЕ И НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ

        Триблок АДНК 39 ЛР 3 предназначен для ополаскивания тары и розлива жидких и пастообразных продуктов в бутылку от 0,5 л до 1,5 л, с автоматической подачей и закруткой крышки.

СОСТАВ ОБОРУДОВАНИЯ

ü  Блок подготовки воздуха

ü  Узел карусели

ü  Транспортер подающий

ü  Датчик контроля наличия тары

ü  Блок ополаскивания тары

ü  Дозатор автоматический - 4 шт.

ü  Узел опускания наливной головки

ü  Узел подачи крышки с ориентатором

ü  Узел укупорки крышки

ü  Узел выдачи тары

ü  Транспортер отводящий

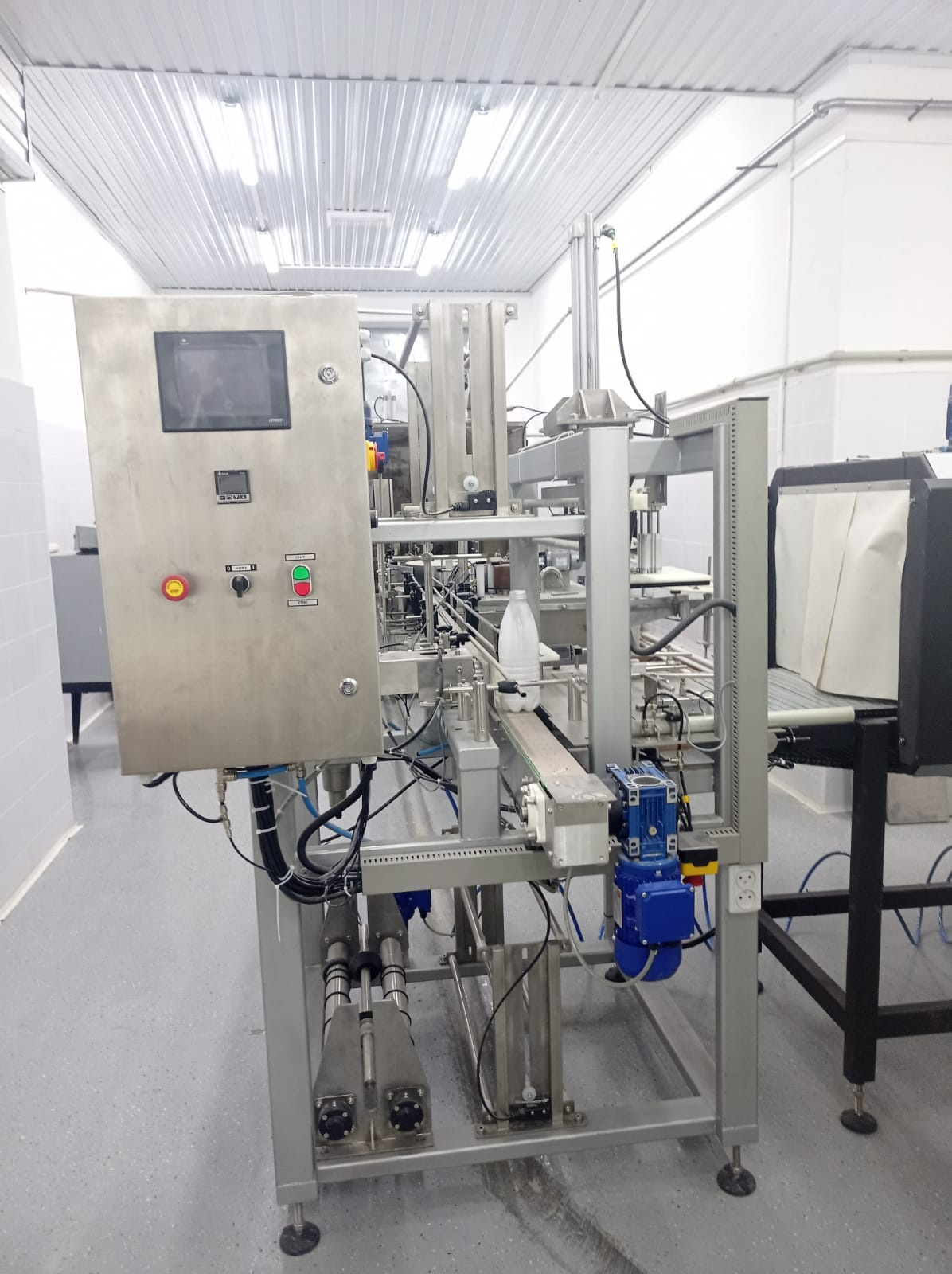

ü  Блок управления (цветной сенсорный экран с русскоязычным интерфейсом)

ü  Контроллер (Omron, Япония)

ü  Привод карусели – Сервопривод (Omron, Япония)

ü  Загрузочный бункер – 50 л.

ü  Материал - нержавеющие стали (разрешены к применению в контакте с пищевыми продуктами)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ

Производительность рабочая зависит от консистенции продукта, склонности к вспениванию и объема дозы

шт/мин

до 33

Напряжение

В/Гц

220/50

Потребляемая мощность

кВт

1,2

Расход сжатого воздуха

л/мин

500

Давление

МПа

0,6

Пневмооборудование

произв.

Camozzi (Италия)

Габаритные размеры автомата

мм

см.схему

Вес

кг

460

Количество дозаторов

шт

4

Метод дозирования

-

объемный

Регулировка дозы с точной настройкой

мл

500-1500

Погрешность дозы

%

+/-2

ПРЕИМУЩЕСТВА

ü Надежность

ü Компактность

ü Качественно упакованная продукция

ü Удобство в обслуживании

ХАРАКТЕРИСТИКА ТАРЫ

Бутылка 0,5 – 1,5 л (в соответствии с образцами)

Крышка (в соответствии с образцами)

СХЕМА ОБОРУДОВАНИЯ

(примерная)

ОПИСАНИЕ РАБОТЫ ОСНОВНЫХ УЗЛОВ

Ополаскиватель

Ополаскиватель предназначен для ополаскивания бутылки перед розливом.

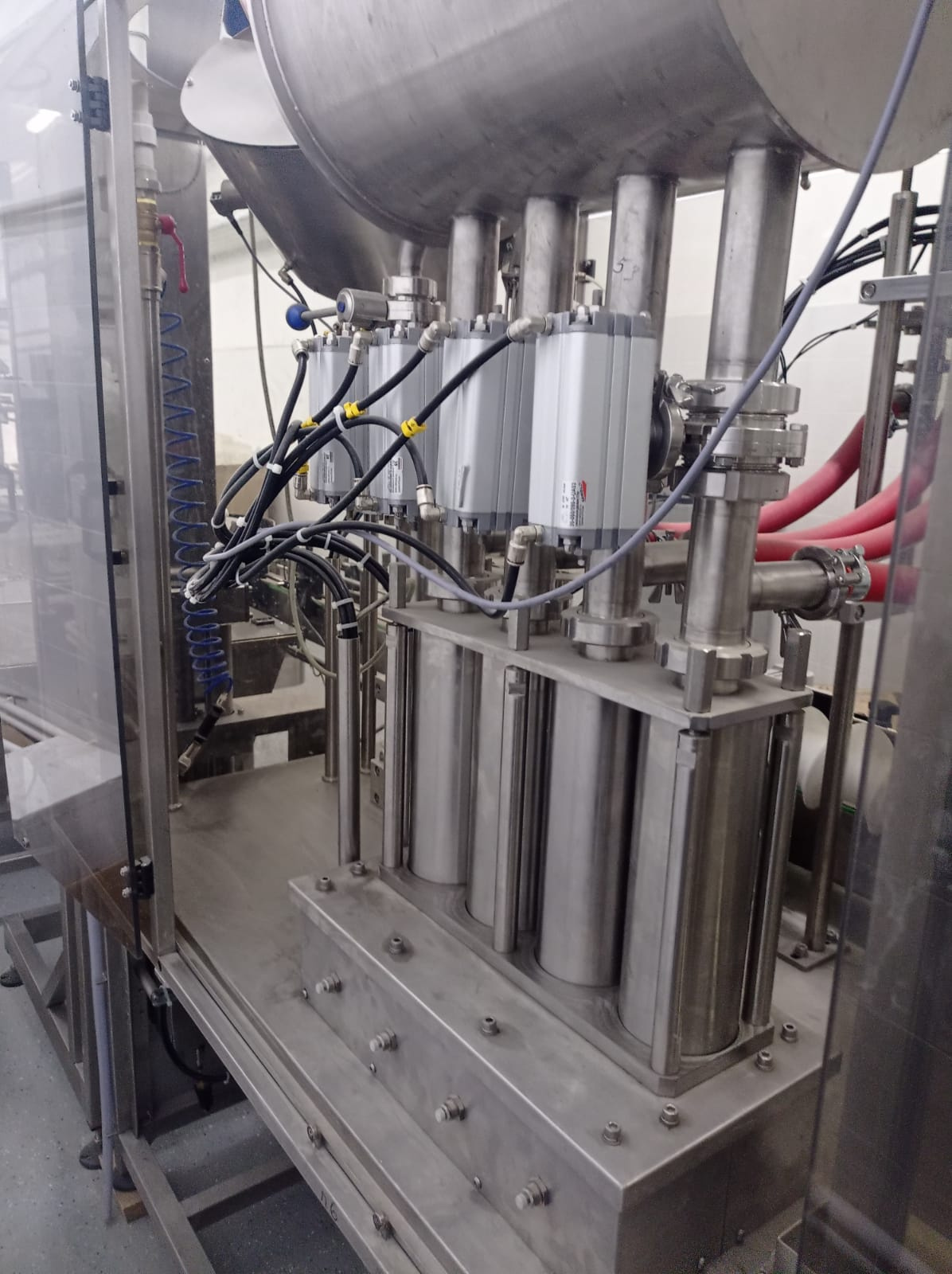

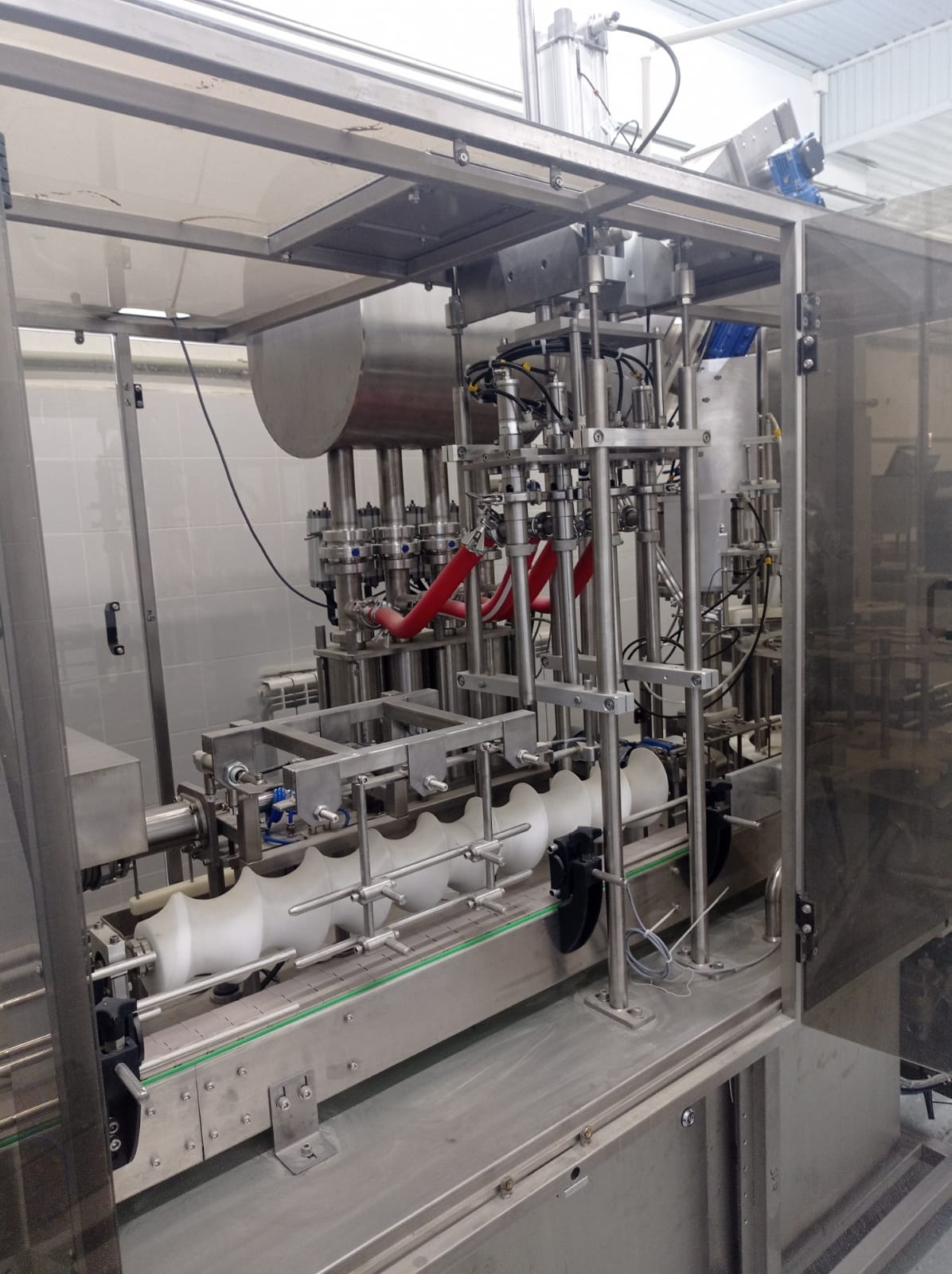

Дозатор с блоком клапанов.

         Дозатор предназначен для дозировки расчетной порции продукта в тару.

Тип дозатора - поршневой. Привод поршня дозатора осуществляется при помощи пневмоцилиндра. При движении поршня вниз происходит наполнение гильзы дозатора заданной порцией продукта. Во время наполнения дозатора входной клапан открыт, а выходной закрыт. При движении поршня вверх входной клапан закрыт, а выходной открыт, при этом происходит дозирование заданной порции продукта в бутылку.

         В случае конструкции оборудования предназначенного для подключения к централизованной CIP мойке, дозатор имеет режим автоматической регулировки дозы и оснащен камерой для промывки раствором.

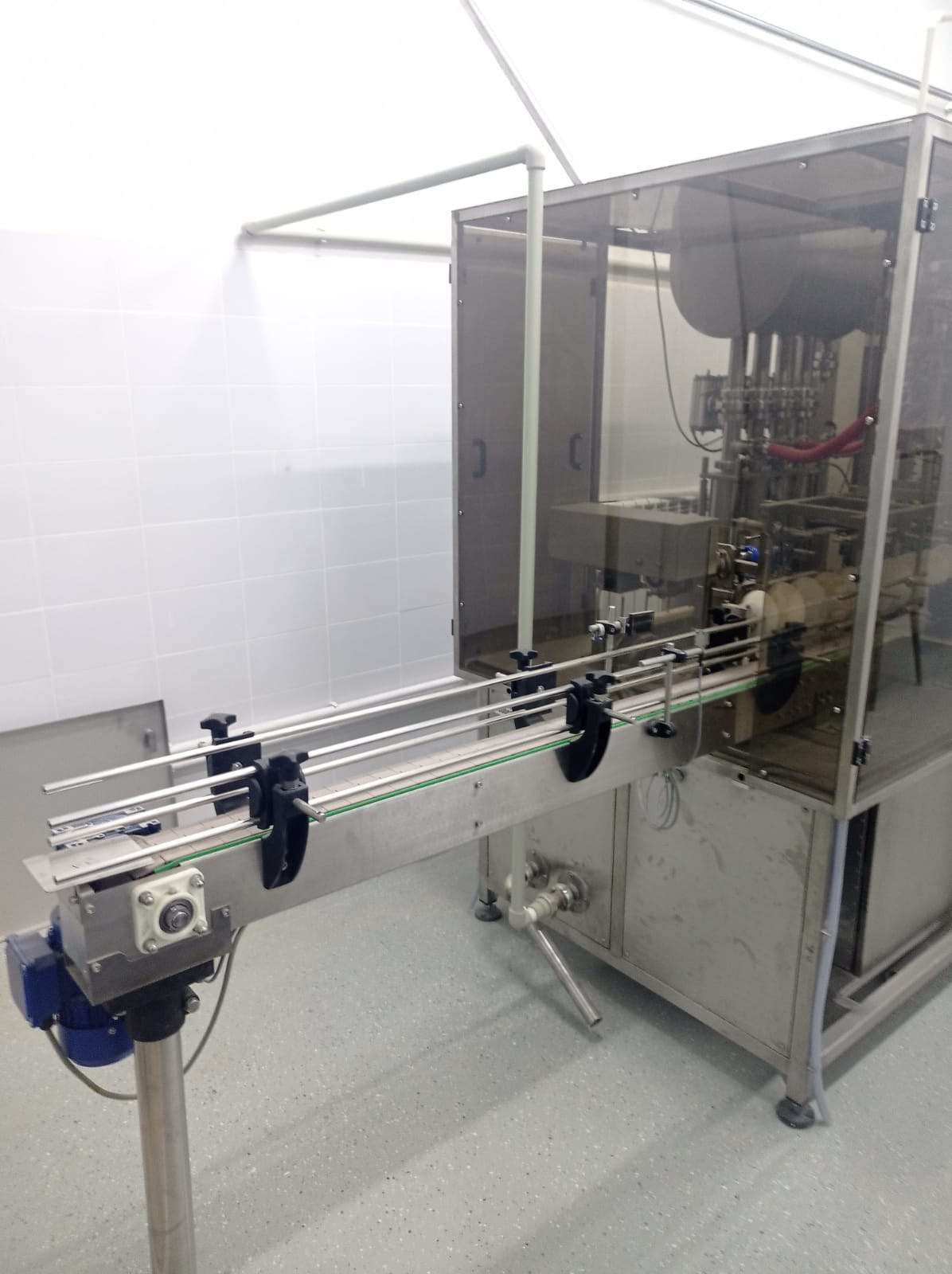

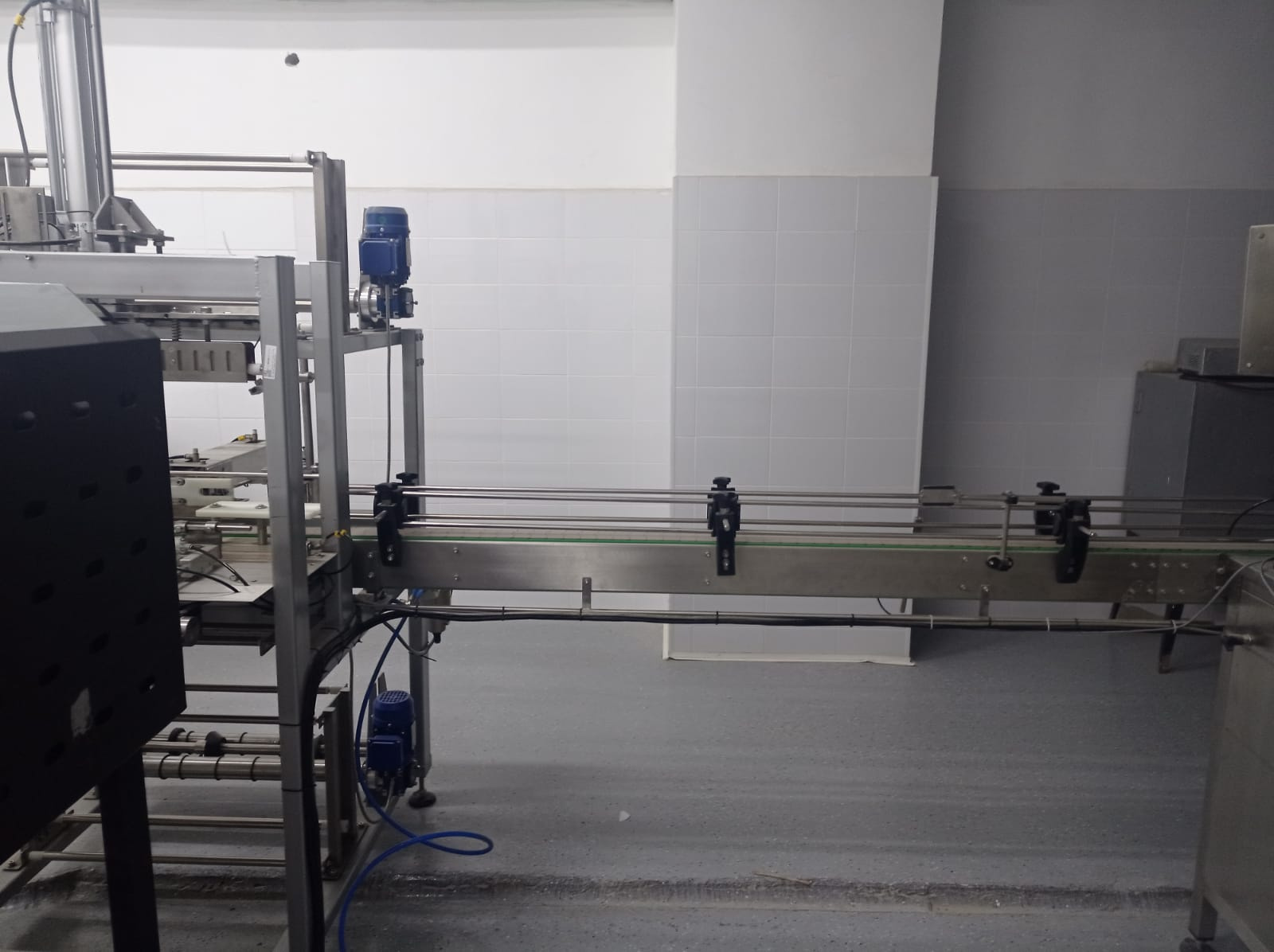

Транспортер.

Предназначен для подачи пустой тары на фасовку и отвода готовой продукции.

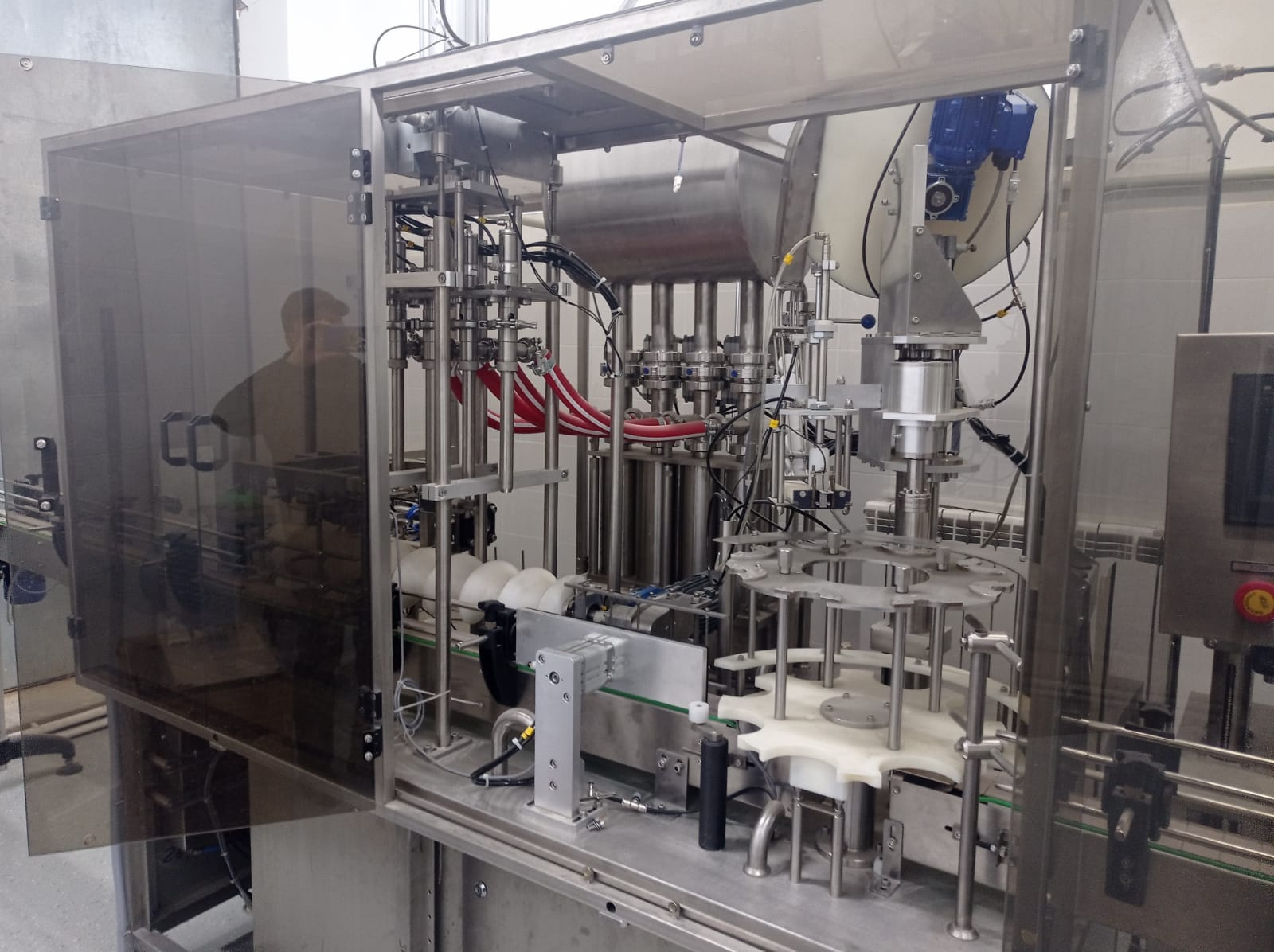

Закрутчик.

Закрутчик предназначен для герметичной укупорки тары крышкой.

 После остановки карусели цилиндр перемещает закрутчик в нижнее положение. После срабатывания датчика включается серводвигатель и закручивает крышку по часовой стрелке до настроенного момента вращения. После закрутки цилиндр возвращает сервопривод в верхнее положение. Срабатывает датчик, на прибор управления подается сигнал цилиндр в верхнем положении. После поворота карусели цикл повторяется.

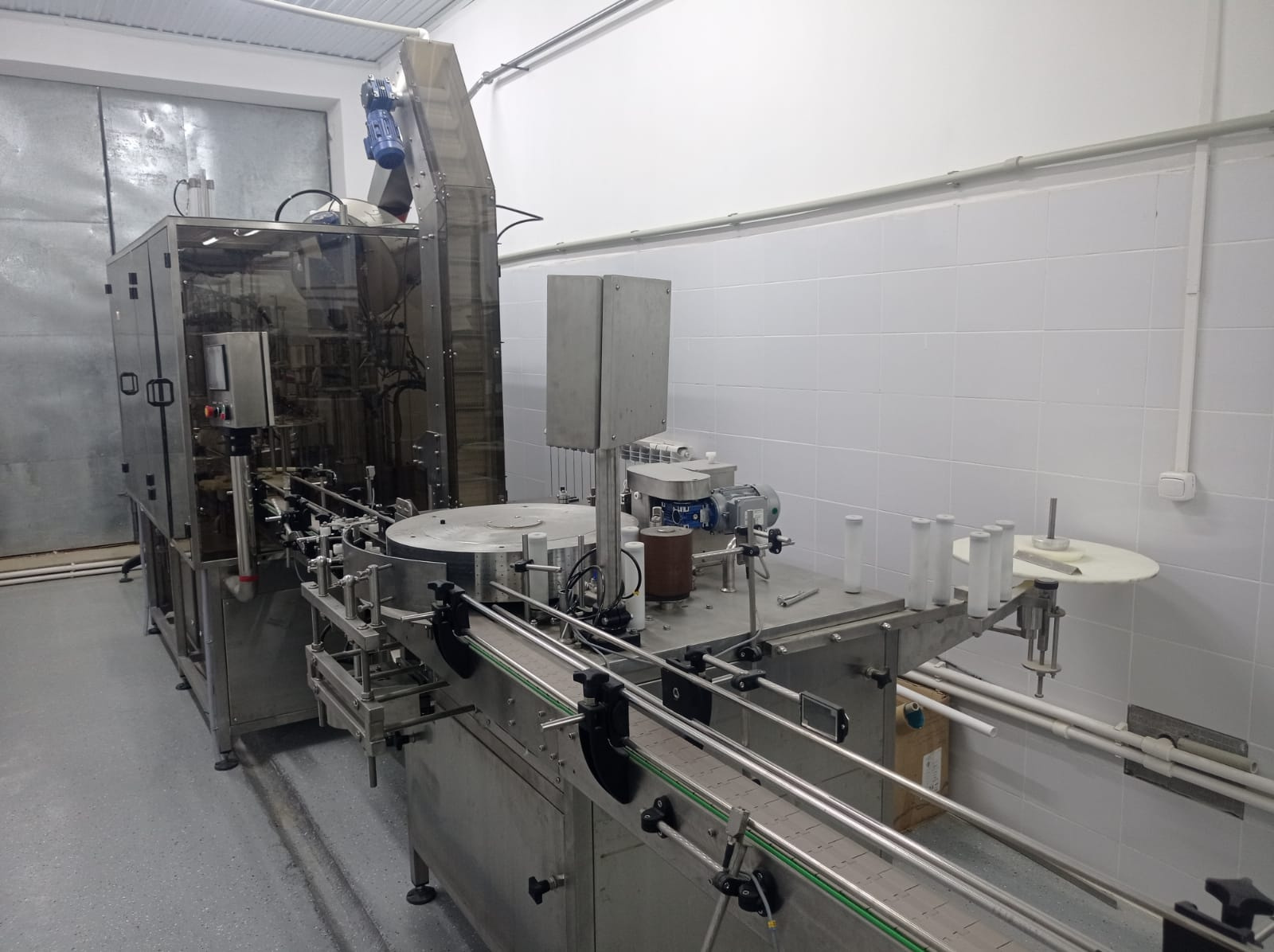

Ориентатор крышки.

Ориентатор крышки предназначен для ориентации и подачи крышек.

Ориентатор крышки предназначен для подачи крышки к от браковщика. Крышки загружаются в бункер и с помощью транспортера поднимаются вверх и отсортировываются. Первый механизм сортировки крышек сбрасывает неправильно ориентированные крышки (резьбой к ленте транспортера) обратно в бункер с крышками. На втором механизме в наполнителе крышки направленным потоком воздуха от форсунки переносятся на следующий этап транспортировки. Если накопитель полон, то вторым потоком воздуха от форсунки расположенным выше первого крышки переносятся в обратный бункер. Далее по линии транспортировки крышки направленный поток воздуха от форсунки толкает крышки к от браковщика. Ориентатор для подачи крышки позволяет оператору заполнять бункер через длительные промежутки времени, а не постоянно подкладывать крышку на укупорку.

Укладчик крышки.

  Укладчик крышки подхватывает крышку вакуумной присоской. При появлении вакуума на присоске цилиндр перемещает укладчик крышки с крышкой на горло тары, вакуум на присоске отключается, цилиндр возвращается в исходное положение.

Нанесение самоклеющейся этикетки (дополнительная опция).

Этикетировщик включает в себя стойку, этикетировочную головку и шкаф управления. Положение головки может регулироваться в горизонтальном (наклонном) и вертикальном направлении. Этикетировочная головка имеет термодатер для установки даты на самоклеющуюся этикетку. Управление работой этикетировочной головки производится с панели управления, в которой можно изменять следующие параметры:

            а) скорость выдачи этикетки

            б) время задержки выдачи этикетки

УСЛОВИЯ ОПЛАТЫ

По согласованию сторон возможна поэтапная оплата: 70 % авансовый платёж, 30% в

течении 40 дней после отгрузки оборудования. Возможна оформления в кредит, либо иные условия по согласованию сторон.

СРОКИ ПОСТАВКИ

от 5 до 10 рабочих дней после поступления от заказчика 100% предоплаты.

ДОСТАВКА И ПУСКО-НАЛАДОЧНЫЕ РАБОТЫ

Доставка транспортной компанией за счет Покупателя, в соответствии с тарифами ТК.

Пуско-наладочные работы и обучение персонала 7 % от суммы оборудования. Дополнительно Покупателем оплачивается проезд и проживание специалиста.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантия на оборудование составляет 1 год, начиная с момента ввода оборудования в эксплуатацию. Послегарантийное обслуживание.

ЦЕНА НА ОБОРУДОВАНИЕ (руб. без НДС)

Триблок  АДНК 39 ЛР 3 2000- до 33 бут/мин

Питатель крышки для ориентатора

Исполнение дозаторной группы для подключения к централизованной CIP мойке

Сменный комплект на другой типоразмер бутылки

Фото каталитический фильтр

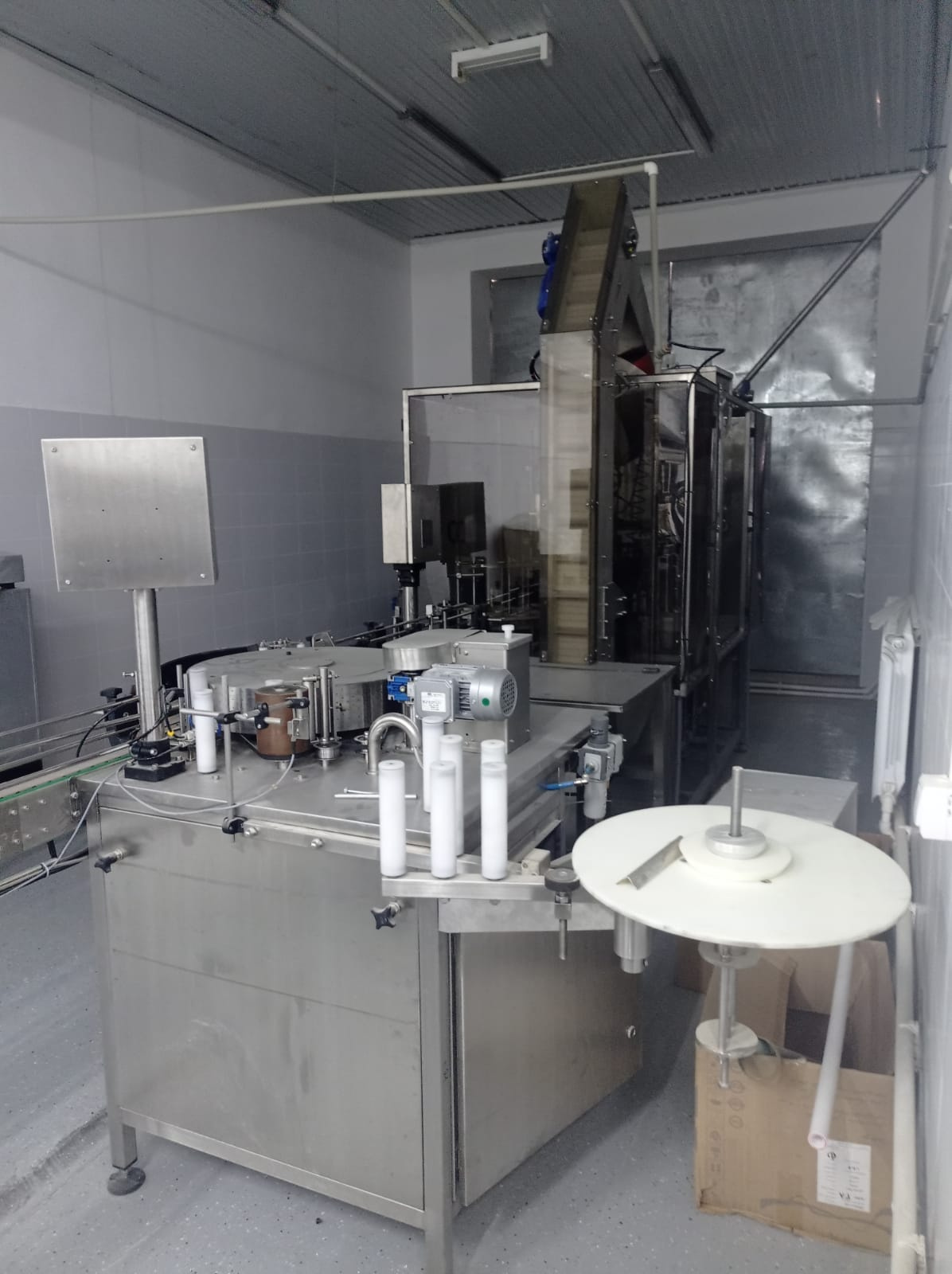

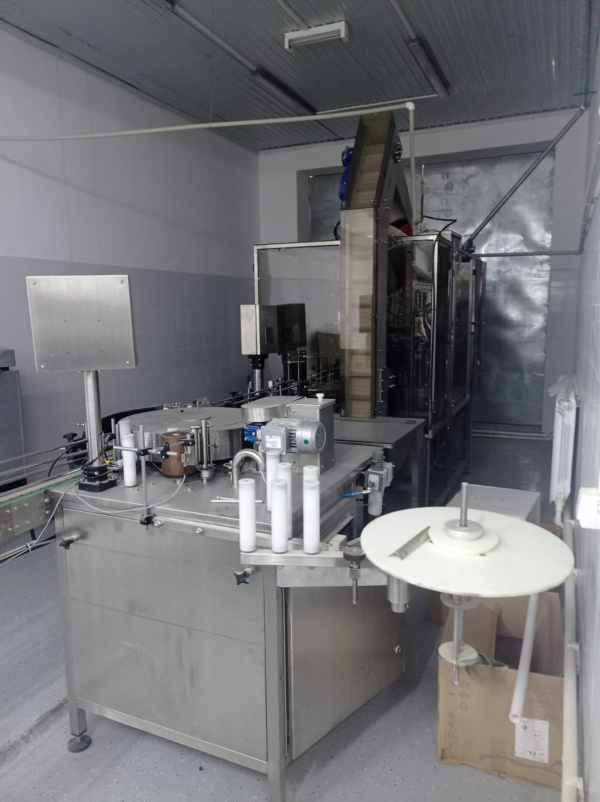

Обкаточный механизм (для обжима этикетки по бутылке)

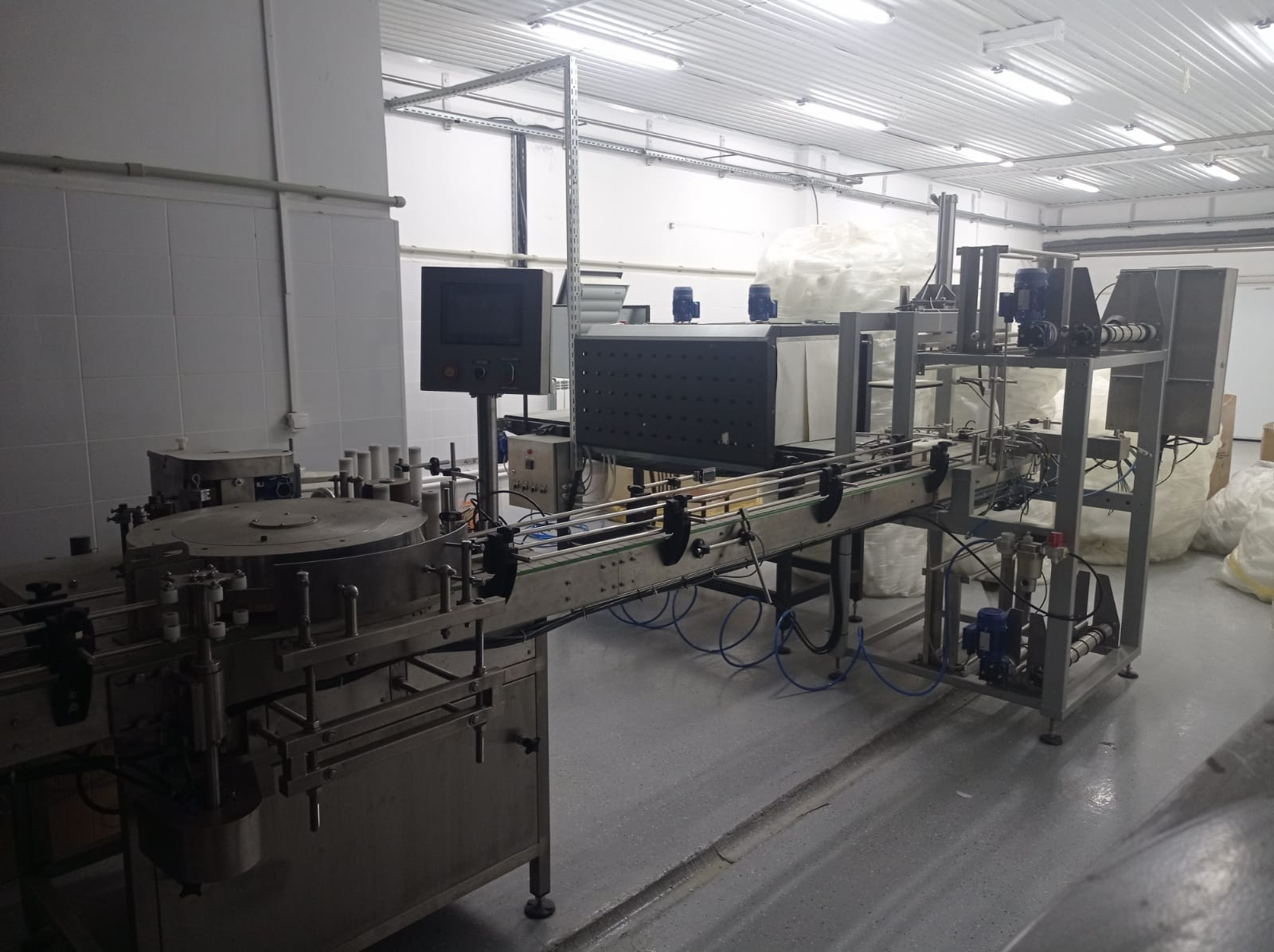

Этикетировщик (для нанесения полипропиленовой этикетки на бутылку)

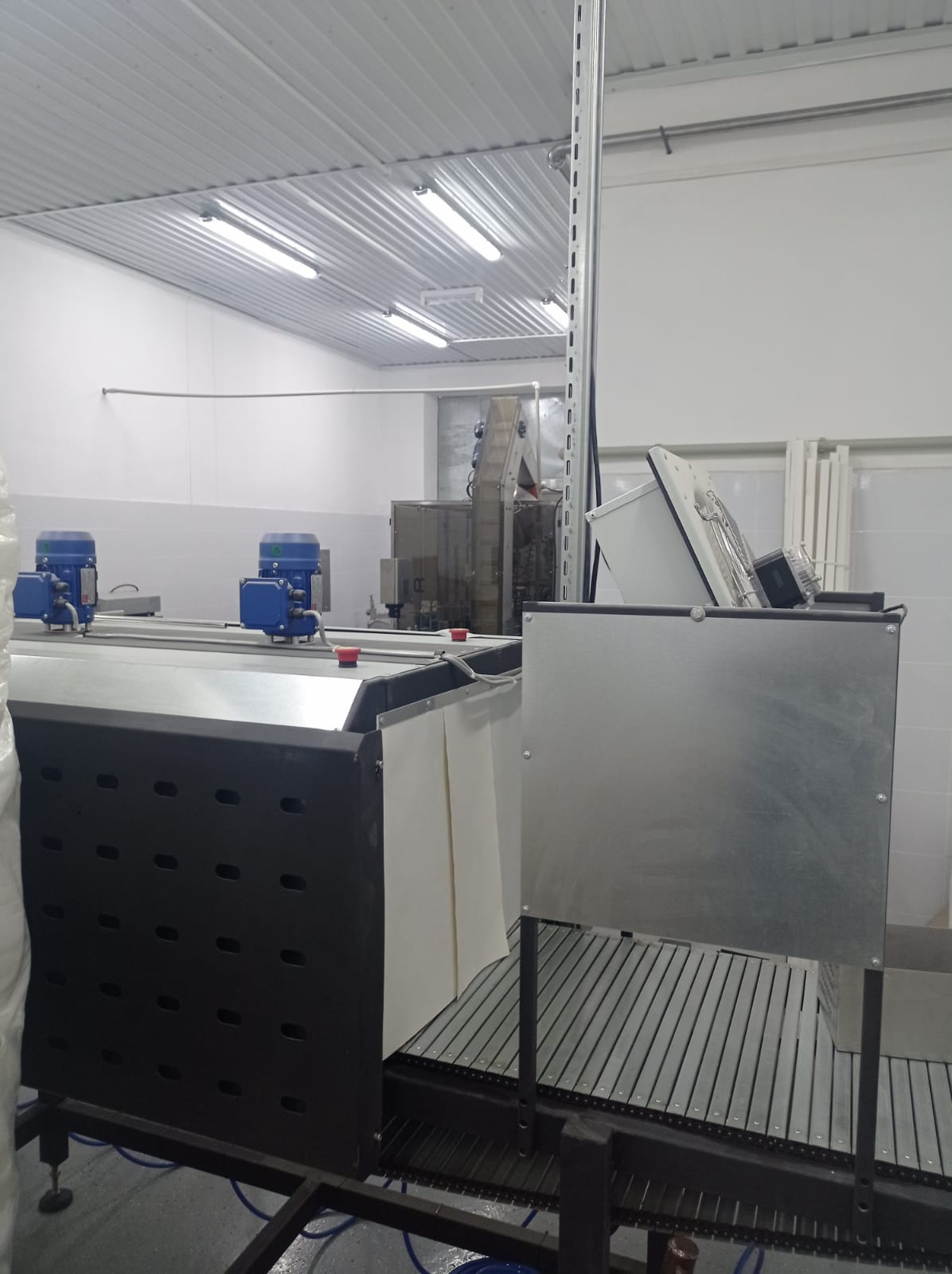

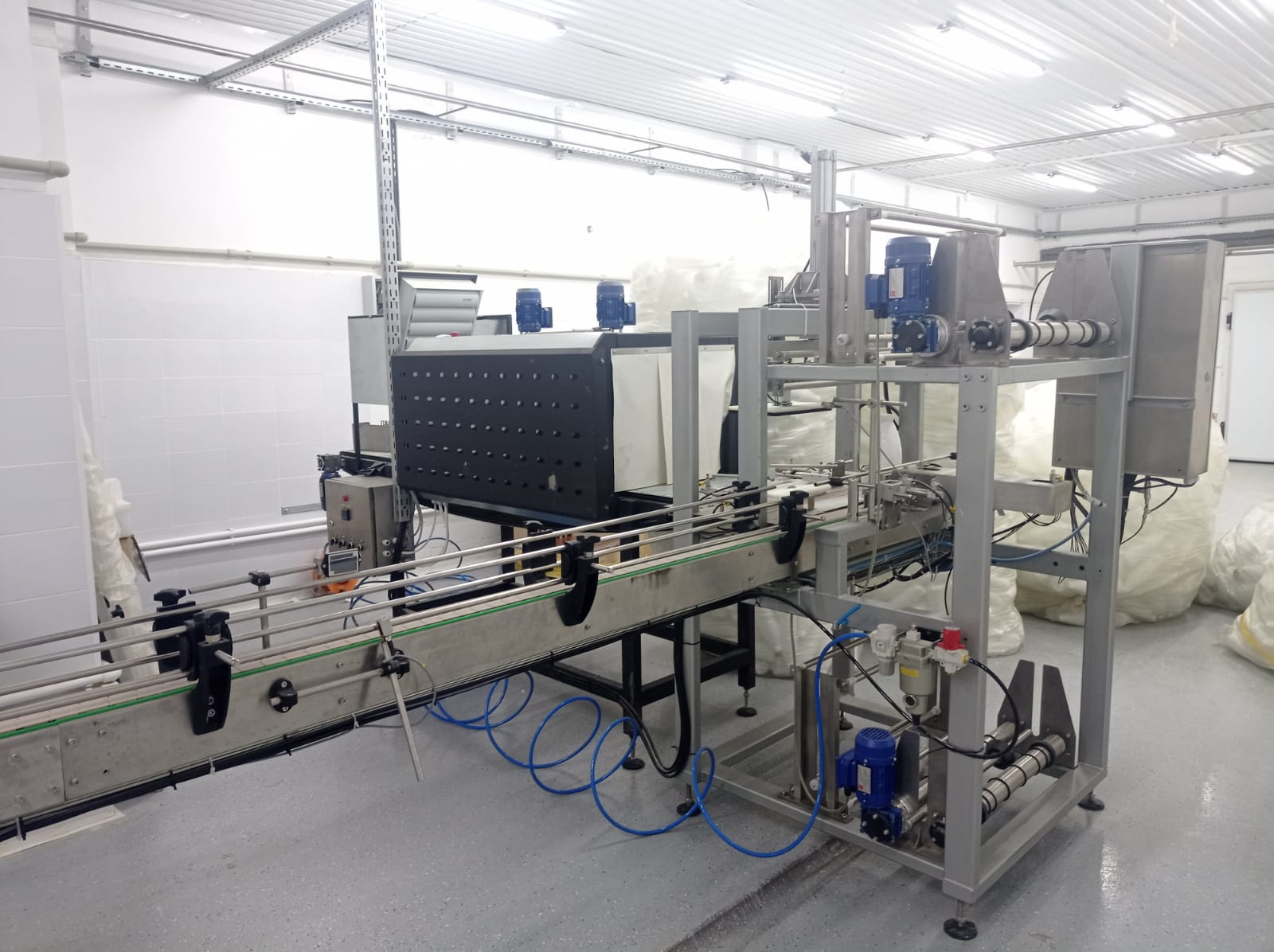

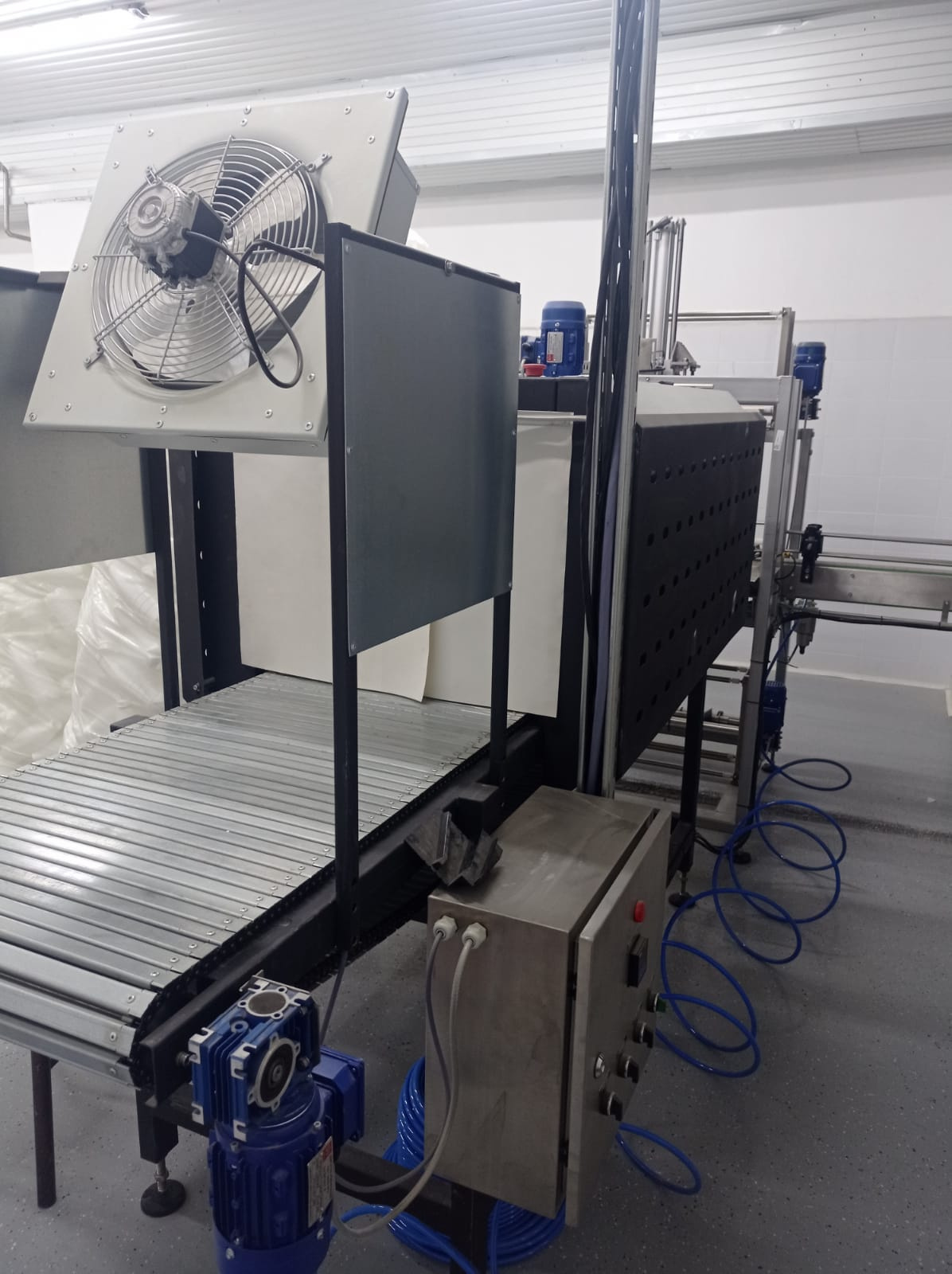

Групповая упаковка бутылок в пленку с термотоннелем (без подложки)

Итого:

37 000 000 тг.
