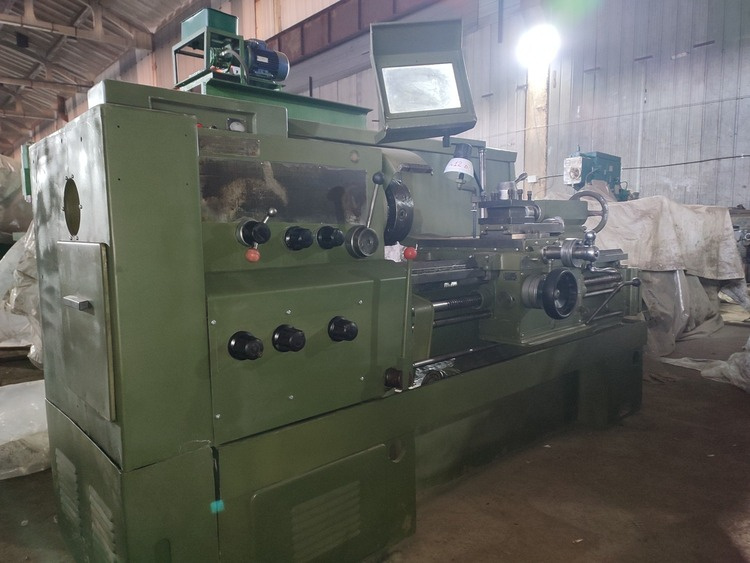

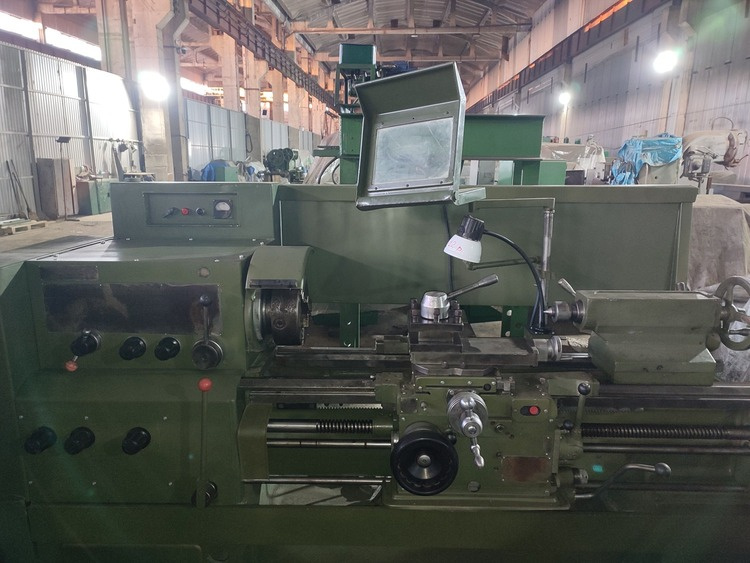

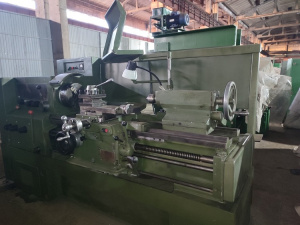

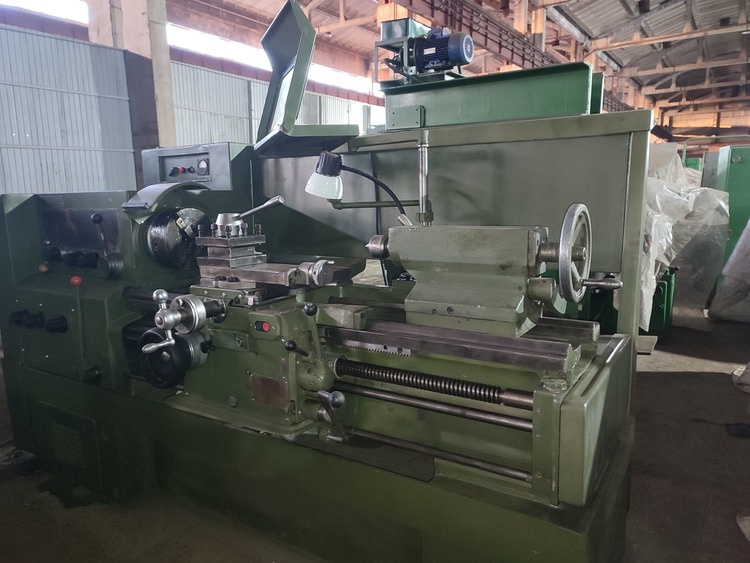

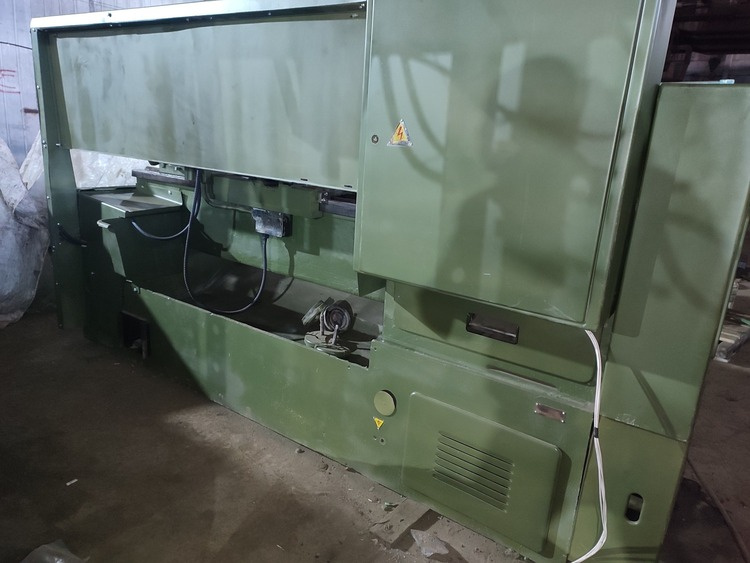

Продам Универсальный токарно-винторезный станок 16К20 Б/У в Владивостоке

Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.

 Основные технические характеристики токарно-винторезного станка 16к20

Изготовитель - Московский станкостроительный завод Красный пролетарий.

В конструкции токарного станка 16к20 для установки шпинделя предусмотрены специальные прецизионные подшипники качения, не требующие регулировки в процессе эксплуатации, благодаря чему обеспечиваются требуемая жесткость и высокая точность обработки заготовок. По ГОСТ 8-82 токарный станок 16к20 относится к классу точности Н. Точность обработки будет обеспечена даже в режиме ударных нагрузок.

Наименование параметра 16К20

Основные параметры станка

Класс точности по ГОСТ 8-82 Н

Наибольший диаметр заготовки устанавливаемой над станиной, мм 400

Высота оси центров над плоскими направляющими станины, мм 215

Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220

Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 1000

Наибольшее расстояние от оси центров до кромки резцедержателя, мм 225

Наибольший диаметр сверла при сверлении стальных деталей, мм 25

Шпиндель

Диаметр отверстия в шпинделе, мм 52

Частота вращения шпинделя в прямом направлении, об/мин 12,5..1600

Частота вращения шпинделя в обратном направлении, об/мин 19..1900

Количество прямых скоростей шпинделя 22

Количество обратных скоростей шпинделя 11

Конец шпинделя по ГОСТ 12593-72 6К

Коническое отверстие шпинделя по ГОСТ 2847-67 Морзе 6

Диаметр фланца шпинделя, мм 170

Наибольший крутящий момент на шпинделе, Нм 1000

Суппорт. Подачи

Наибольшая длина продольного перемещения, мм 935

Наибольшая длина поперечного перемещения, мм 300

Скорость быстрых продольных перемещений, мм/мин 3800

Скорость быстрых поперечных перемещений, мм/мин 1900

Максимально допустимая скорость перемещений при работе по упорам, мм/мин 250

Минимально допустимая скорость перемещения каретки (суппорта), мм/мин 10

Цена деления лимба продольного перемещения, мм 1

Цена деления лимба поперечного перемещения, мм 0,05

Диапазон продольных подач, мм/об 0,05..2,8

Диапазон поперечных подач, мм/об 0,025..1,4

Количество подач продольных 42

Количество подач поперечных 42

Пределы шагов метрических резьб, мм 0,5..112

Пределы шагов дюймовых резьб, ниток/дюйм 56..0,5

Пределы шагов модульных резьб, модуль 0,5..112

Пределы шагов питчевых резьб, питч диаметральный 56..0,5

Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н 5884

Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н 3530

Резцовые салазки

Наибольшее перемещение резцовых салазок, мм 150

Перемещение резцовых салазок на одно деление лимба, мм 0,05

Наибольший угол поворота резцовых салазок, град ±90°

Цена деления шкалы поворота резцовых салазок, град 1°

Наибольшее сечение державки резца, мм 25 x 25

Высота от опорной поверхности резца до оси центров (высота резца), мм 25

Число резцов в резцовой головке 4

Задняя бабка

Диаметр пиноли задней бабки, мм

Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 Морзе 5

Наибольшее перемещение пиноли, мм 150

Перемещение пиноли на одно деление лимба, мм 0,1

Величина поперечного смещения корпуса бабки, мм ±15

Электрооборудование

Электродвигатель главного привода, кВт 11

Электродвигатель привода быстрых перемещений, кВт 1,2

Электродвигатель насоса СОЖ, кВт 0,125

Габариты станка (длина ширина высота) РМЦ=1000, мм 2795 x 1190 x 1500

Масса станка, кг 3010

И много других станков.
