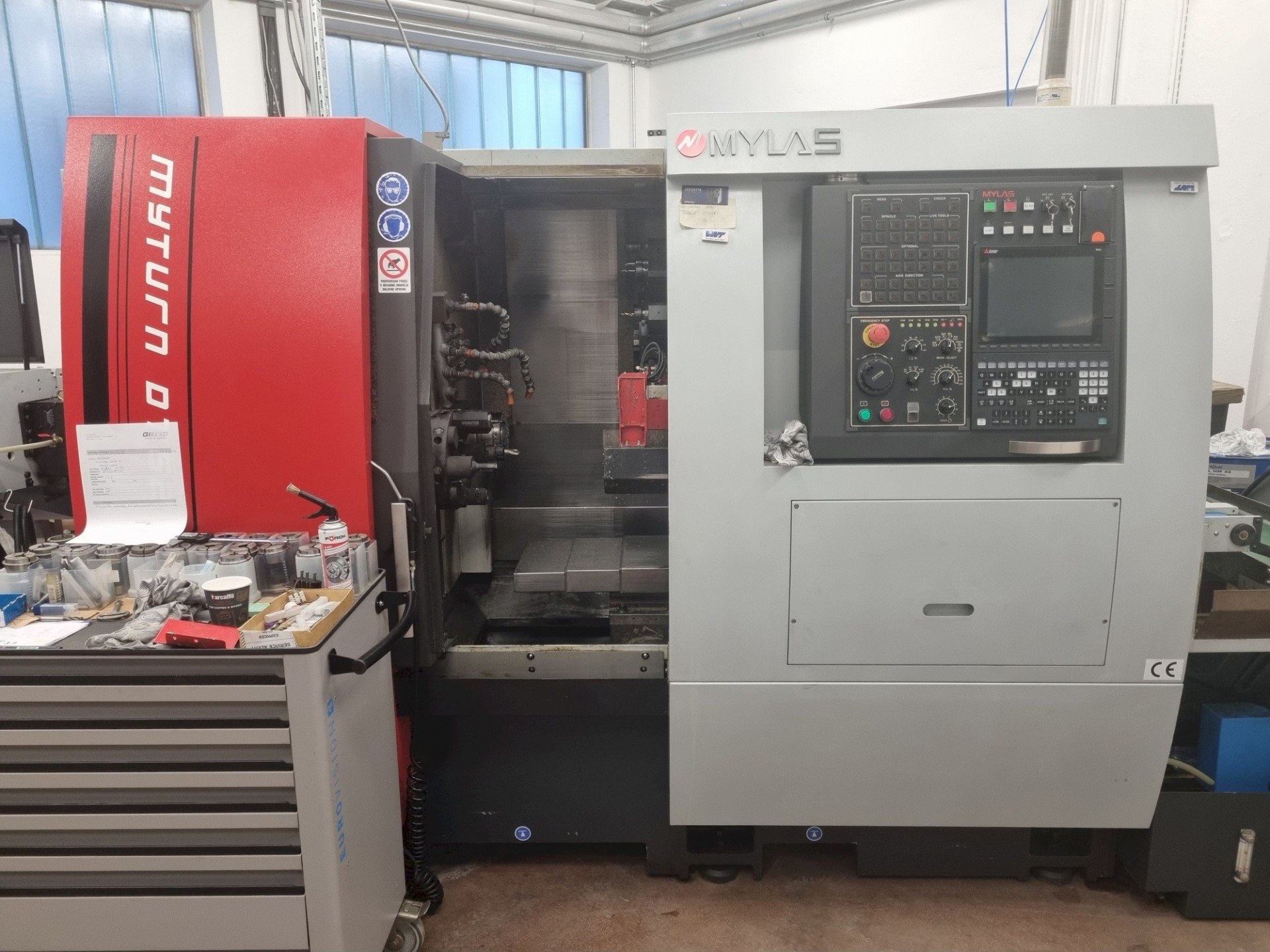

Токарный станок с ЧПУ MYLAS DT52 Б/У - Продам в Brezovec

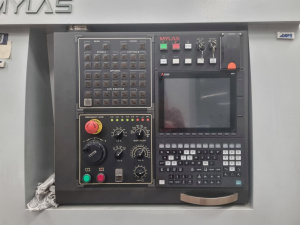

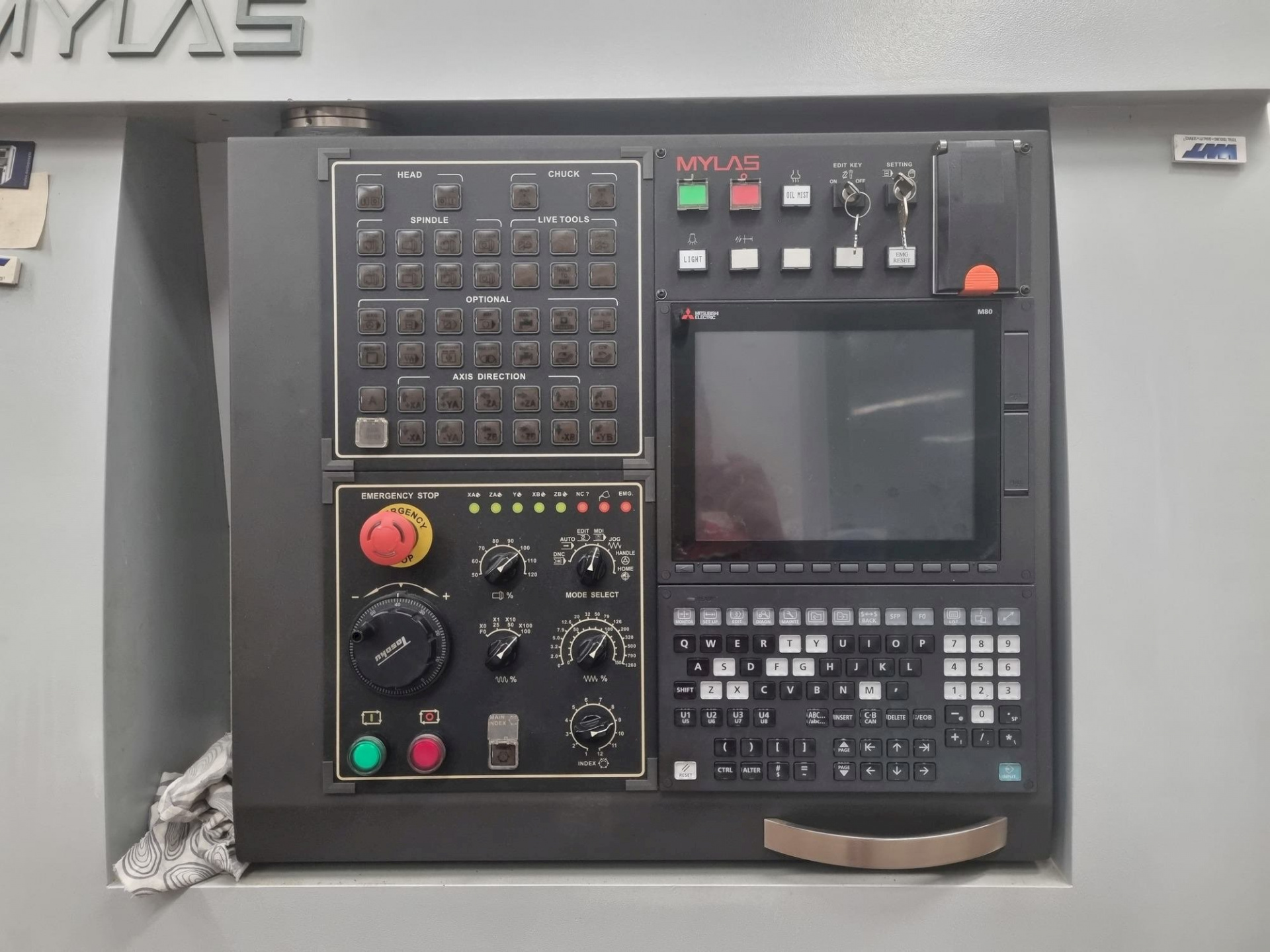

Система управления ЧПУ Mitsubishi M80

Функциональные возможности

Макс.устанавливаемый Ø над станиной мм 260

Максимальный Ø обработки в главном шпинделе мм 150

Максимальный Ø обработки в противошпинделе мм 135

Максимальная длина обработки мм 350

Максимальная длина обработки прутка в главном шпинделе мм 150

Максимальная длина обработки прутка в противошпинделе мм 60

Максимальный Ø прутка в главном шпинделе мм 50

Максимальный Ø прутка в противошпинделе мм 32

Величина хода

Ось Х1/Х2 мм 175/240

Ось Z1/Z2 мм 450/500

Ось Y мм ±35

Главный шпиндель

Конус шпинделя А2-5

Ø сквозного отверстия в шпинделе мм 55

Тип цангового патрона мм DIN177E

Скорость шпинделя об/мин 50-4500

Тип двигателя шпинделя β8/12000i

Мощность эл двигателя главного шпинделя, пост/30 мин кВт 7,5/11

Противошпиндель

Конус шпинделя А2-4

Ø сквозного отверстия в шпинделе мм 48

Тип цангового патрона мм DIN171E

Скорость шпинделя об/мин 50-5000

Тип двигателя шпинделя β3/10000i

Мощность эл двигателя главного шпинделя, пост/30 мин кВт 3,7/5,5

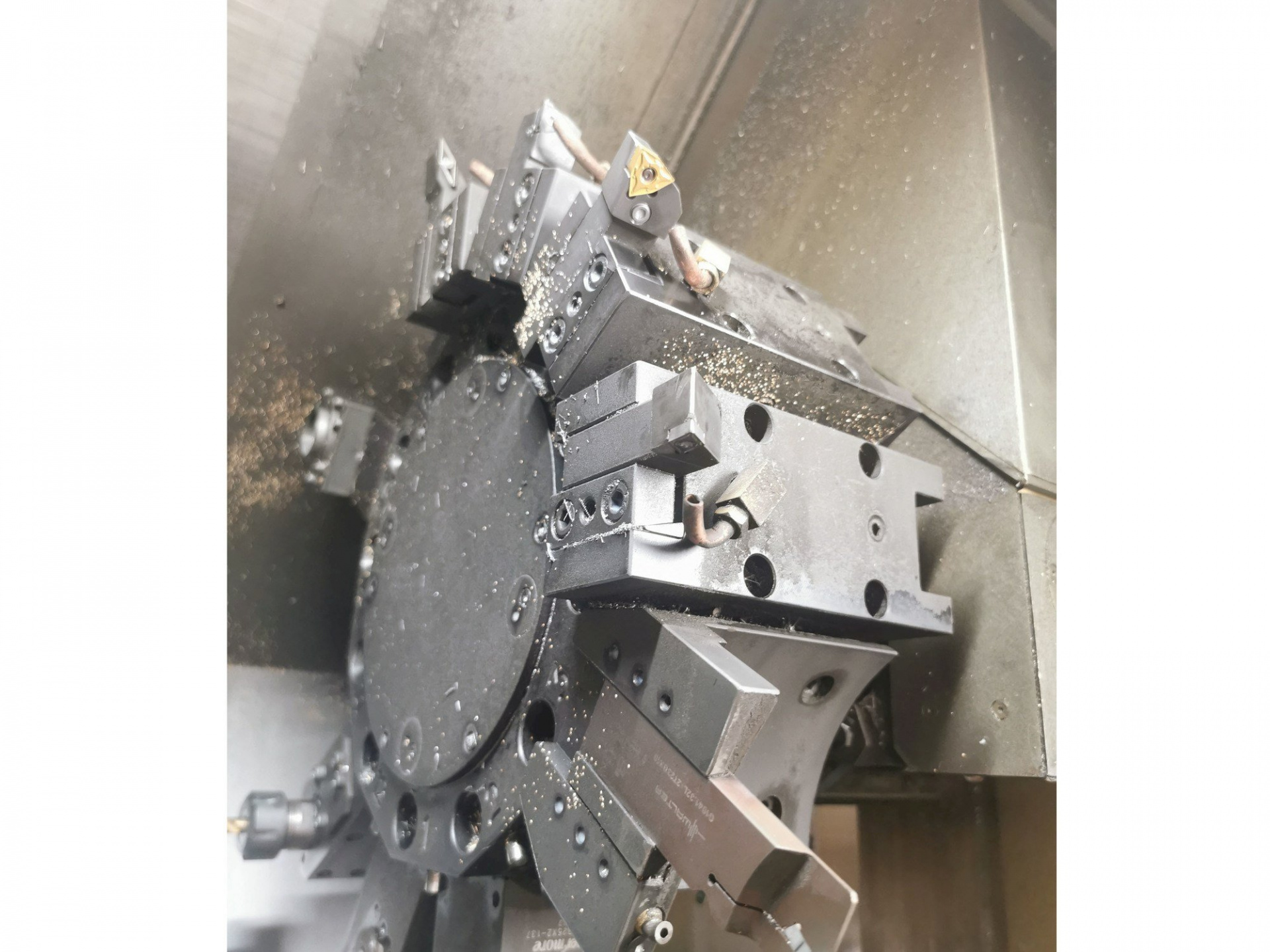

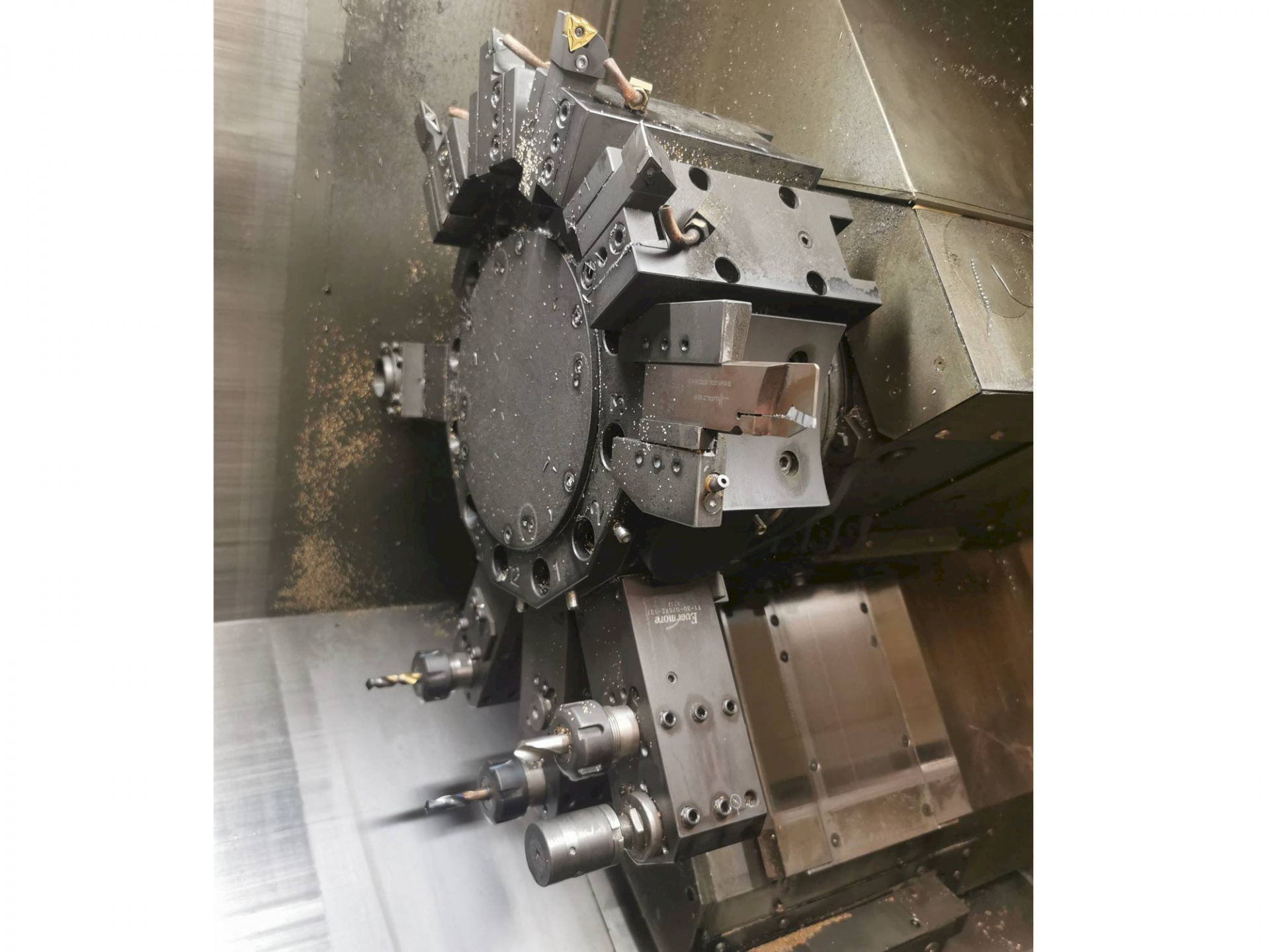

Револьверная головка

Тип крепления держателей VDI30

Тип приводной муфты DIN5480

Количество позиций шт 12

Количество приводных позиций шт 12

Сечение державки для наружной обработки мм 20х20

Макс.диаметр хвостовика расточного инструмента мм Ø25

Время индексации с 0,1-0,3

Скорость приводного инструмента об/мин 6000

Тип двигателя привода инструмента α2/10000i

Мощность приводного инструмента (пост/30мин) кВт 2,2/3,7

Момент приводного инструмента (пост/30мин) Нм 14/23,5

Макс. Ø сверления мм 13

Макс. Ø фрезерования мм 13

Макс. нарезаемая резьба мм М8

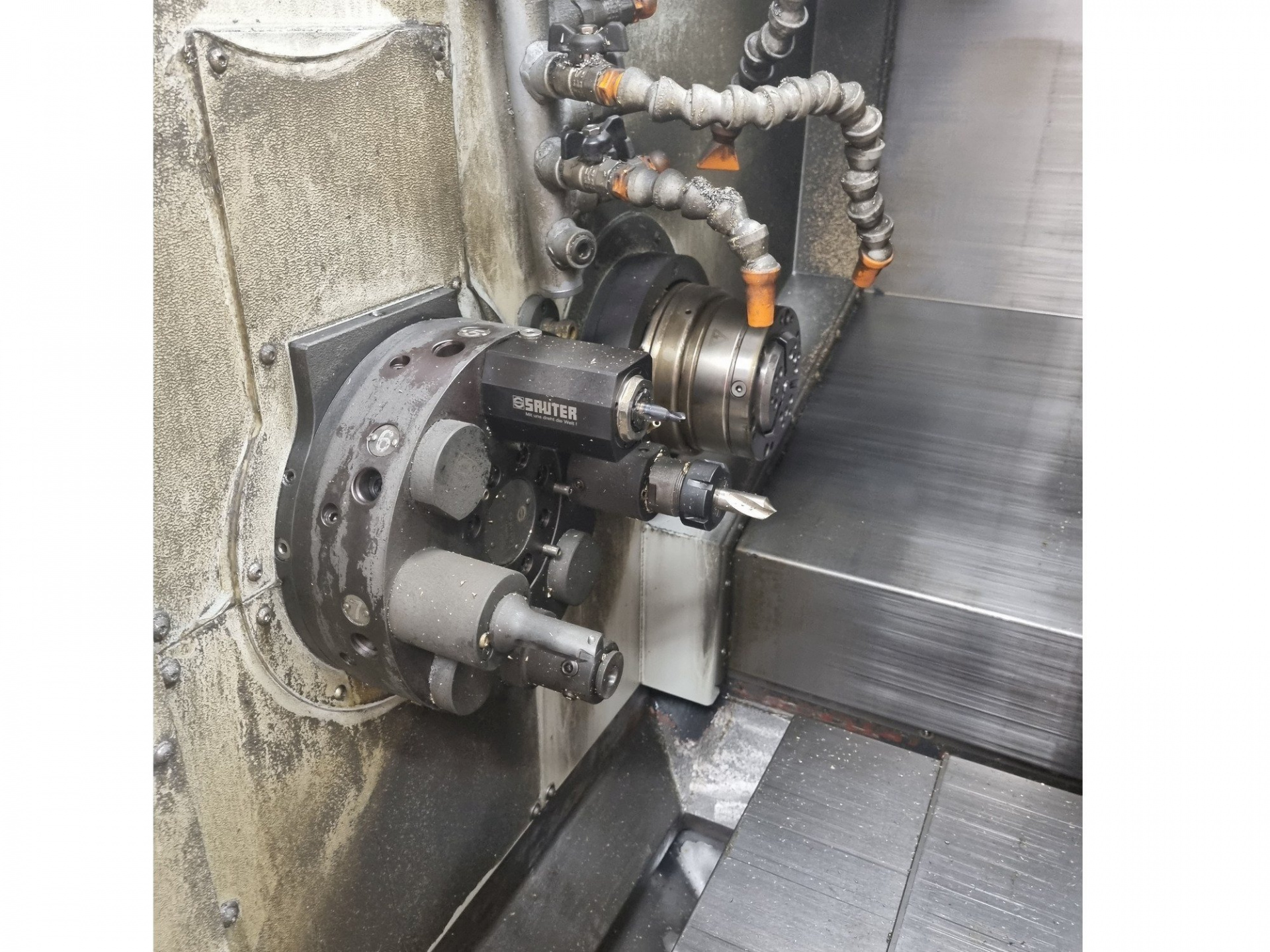

Вспомогательная револьверная головка

Тип крепления держателей VDI25

Тип приводной муфты DIN5480

Количество позиций шт 8

Количество приводных позиций шт 8

Сечение державки для наружной обработки мм 20х20

Макс.диаметр хвостовика расточного инструмента мм Ø20

Время индексации с 0,1-0,3

Скорость приводного инструмента об/мин 6000

Тип двигателя привода инструмента α8/6000i

Мощность приводного инструмента (пост/30мин) кВт 2,2

Момент приводного инструмента (пост/30мин) Нм 22

Макс. Ø сверления мм 13

Макс. Ø фрезерования мм 13

Макс. нарезаемая резьба мм М8

Подача

Скорость быстрого перемещения по оси X1/X2 м/мин 18/18

Скорость быстрого перемещения по оси Z1/Z2 м/мин 24/24

Скорость быстрого перемещения по оси Y м/мин 18

Двигатели

Мощность серво двигателя осей X1/X2 кВт 1,8/1,2

Мощность серво двигателя осей Z1/Z2 кВт 1,8/1,8

Мощность серво двигателя осей Y кВт 1,8

Двигатель индексации револьверной головки кВт 0,75/0,75

Насос СОЖ кВт 0,9/0,9

Насос СОЖ высокого давления кВт 0,4

Гидравлический насос кВт 3,75

Конвейер деталей кВт 0,03

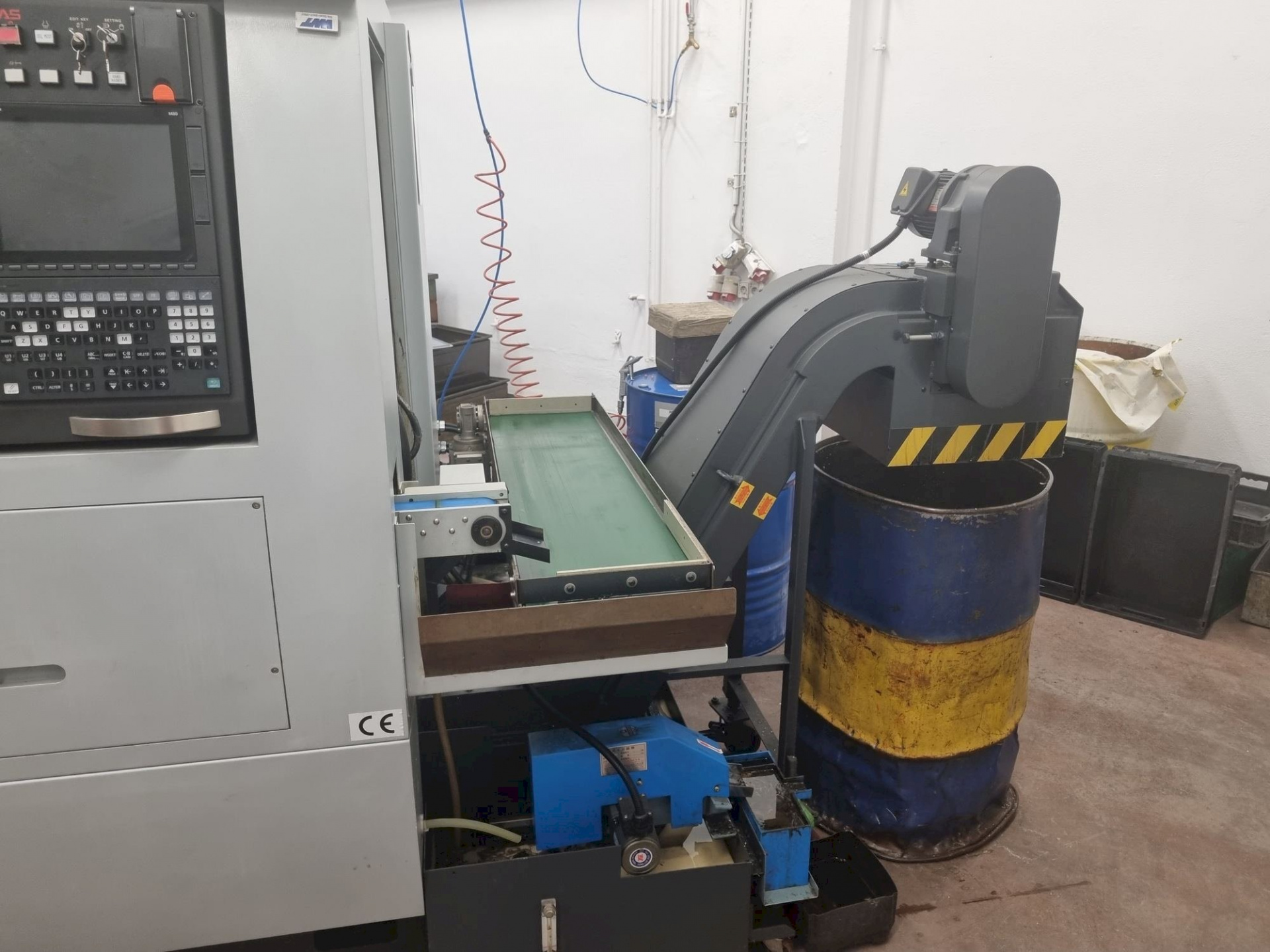

Стружкоуборочный конвейер кВт 0,2

Насос системы смазки кВт 0,003

Удаление маслянного тумана кВт 0,75

Емкости

Бак гидростанции л 55

Бак системы смазки л 2

Бак СОЖ л 250

Размеры

Длина мм 2 600

Ширина мм 1 950

Высота мм 1 800

Вес кг 5 100
