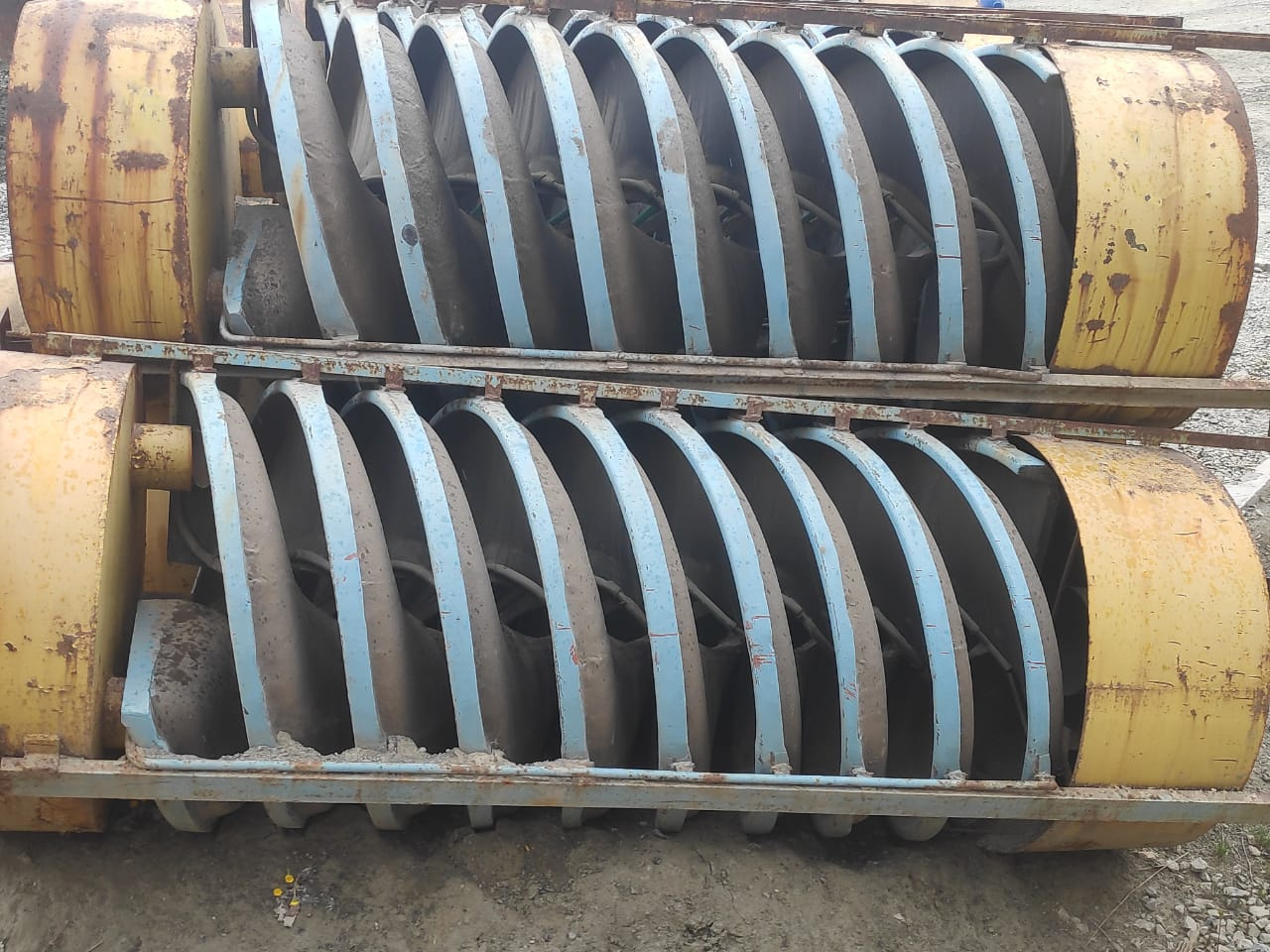

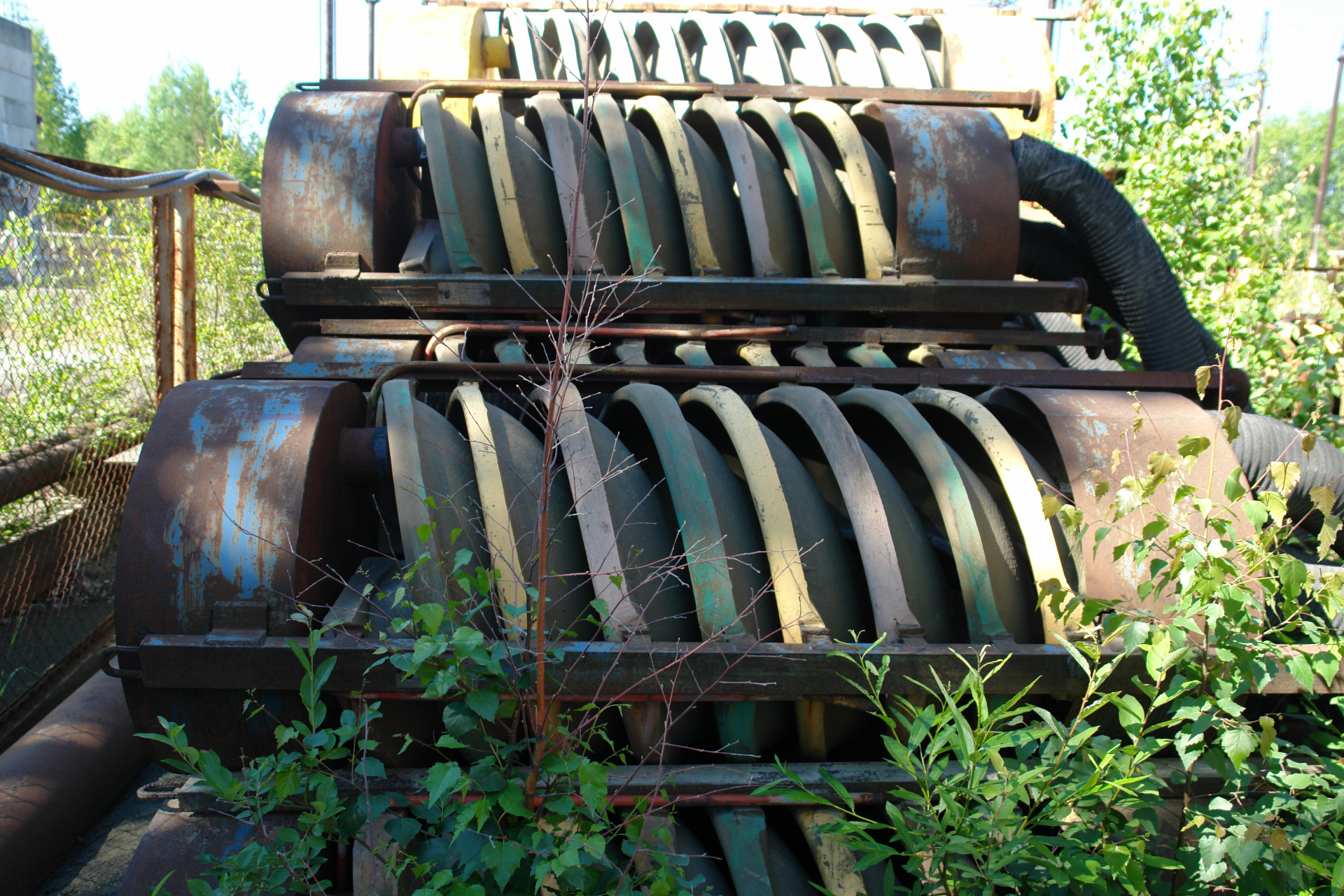

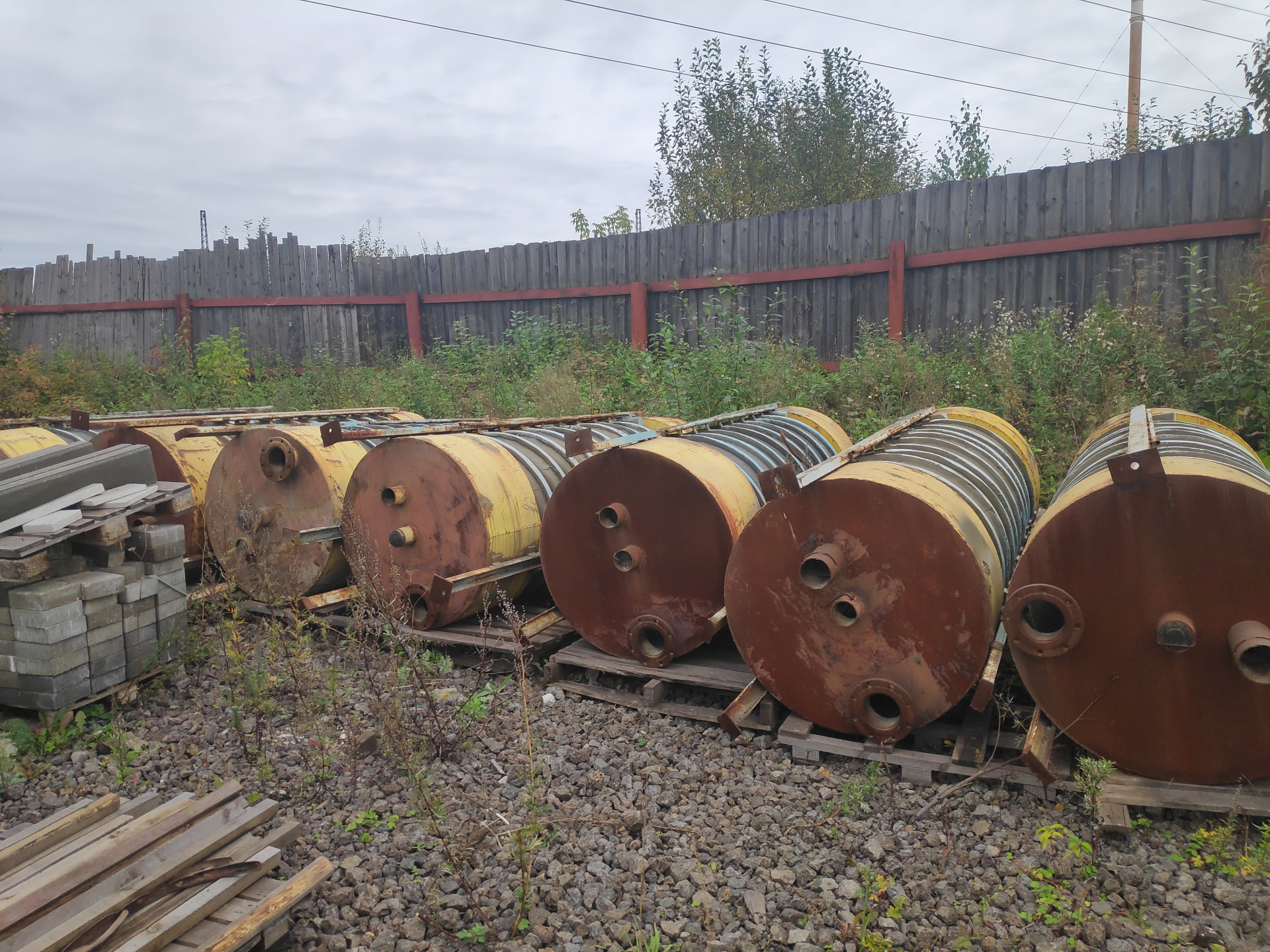

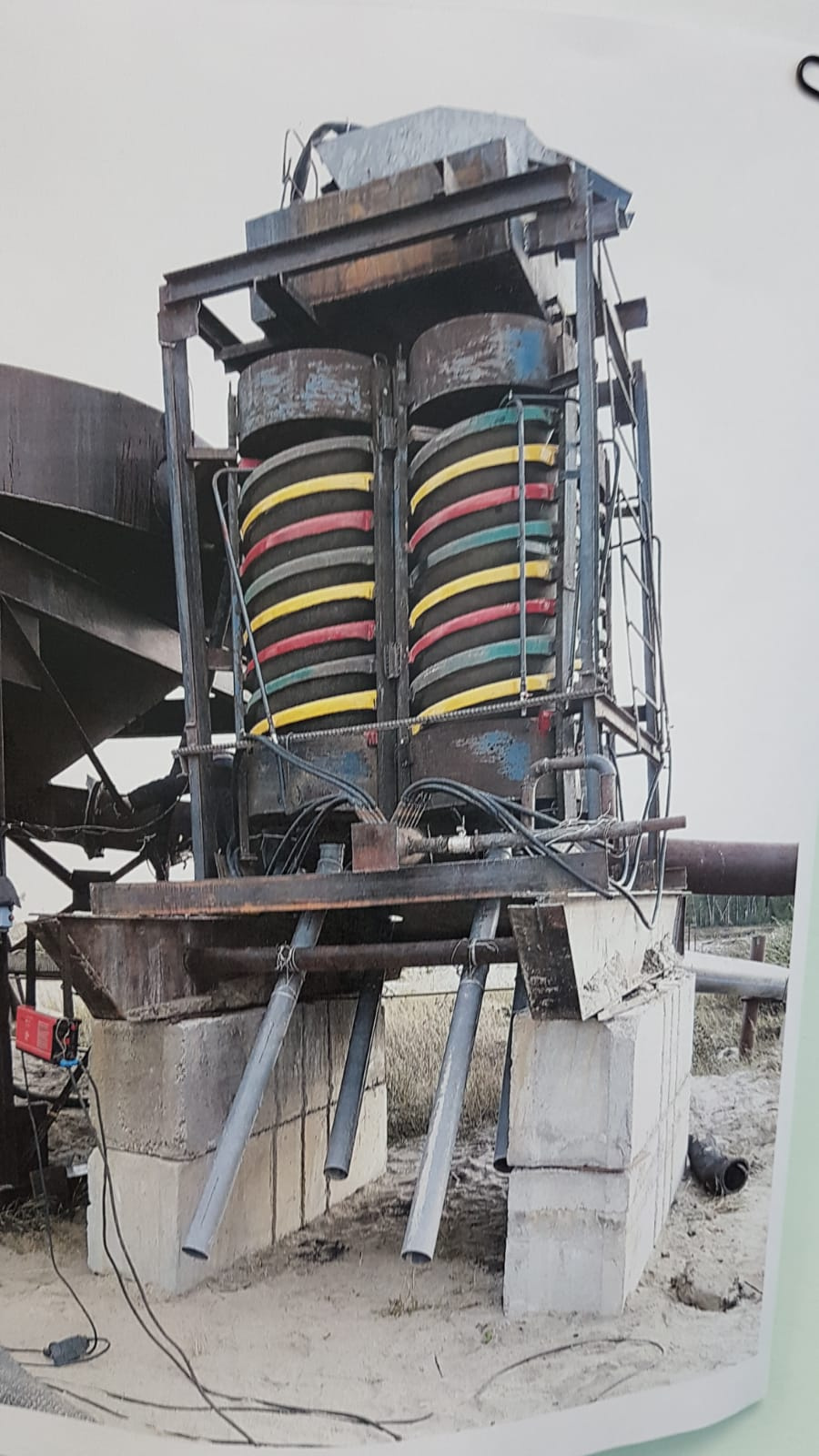

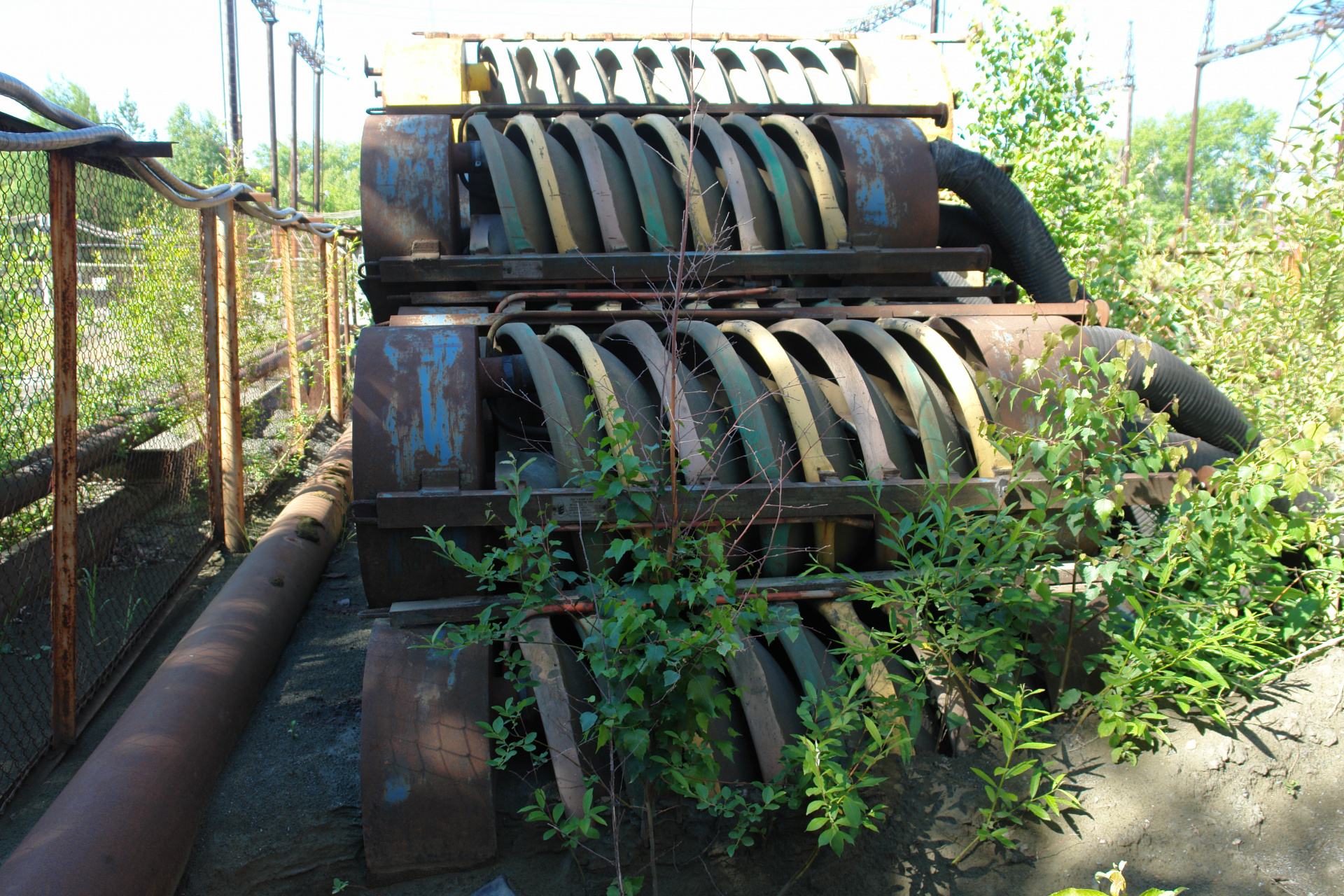

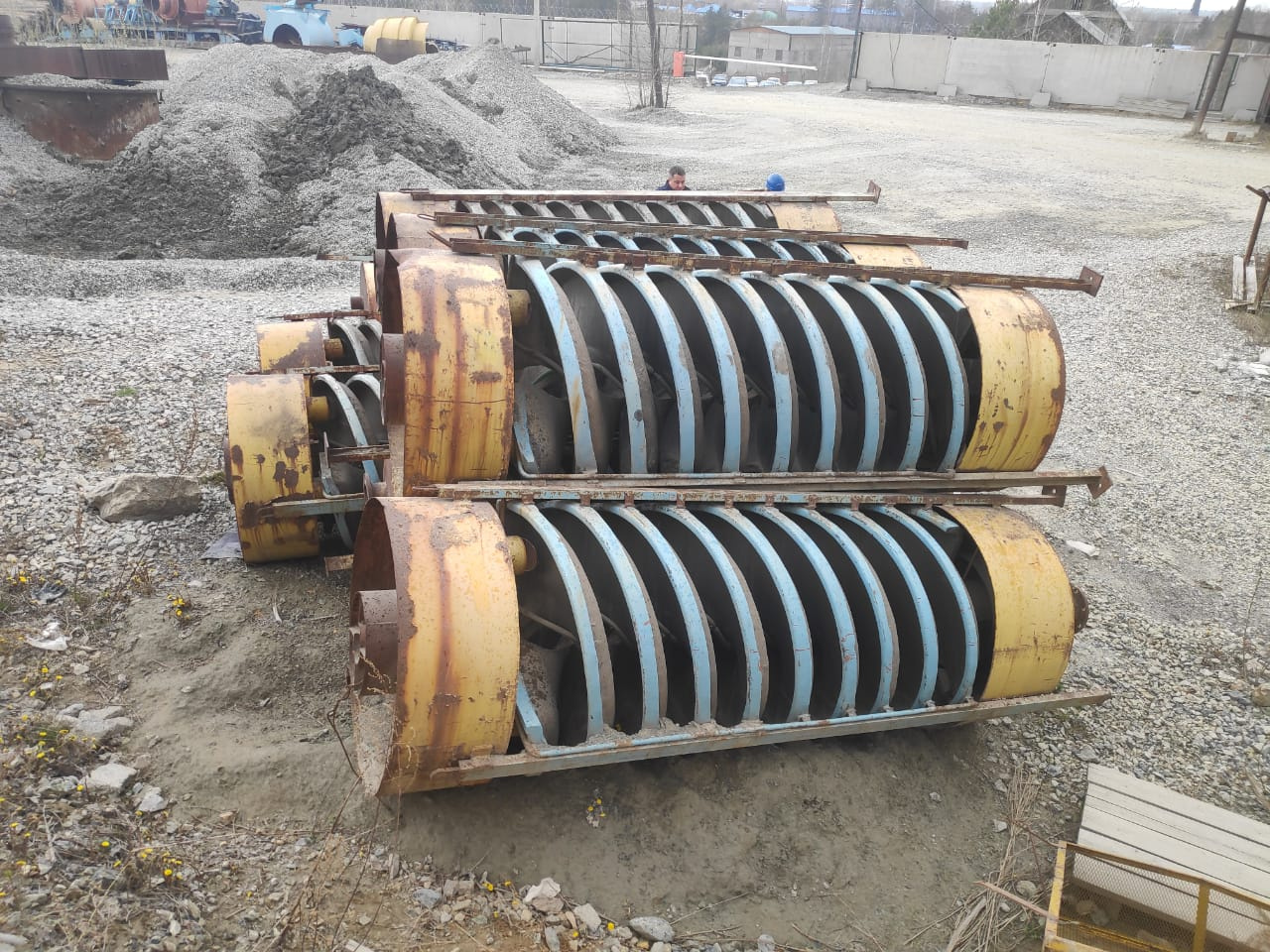

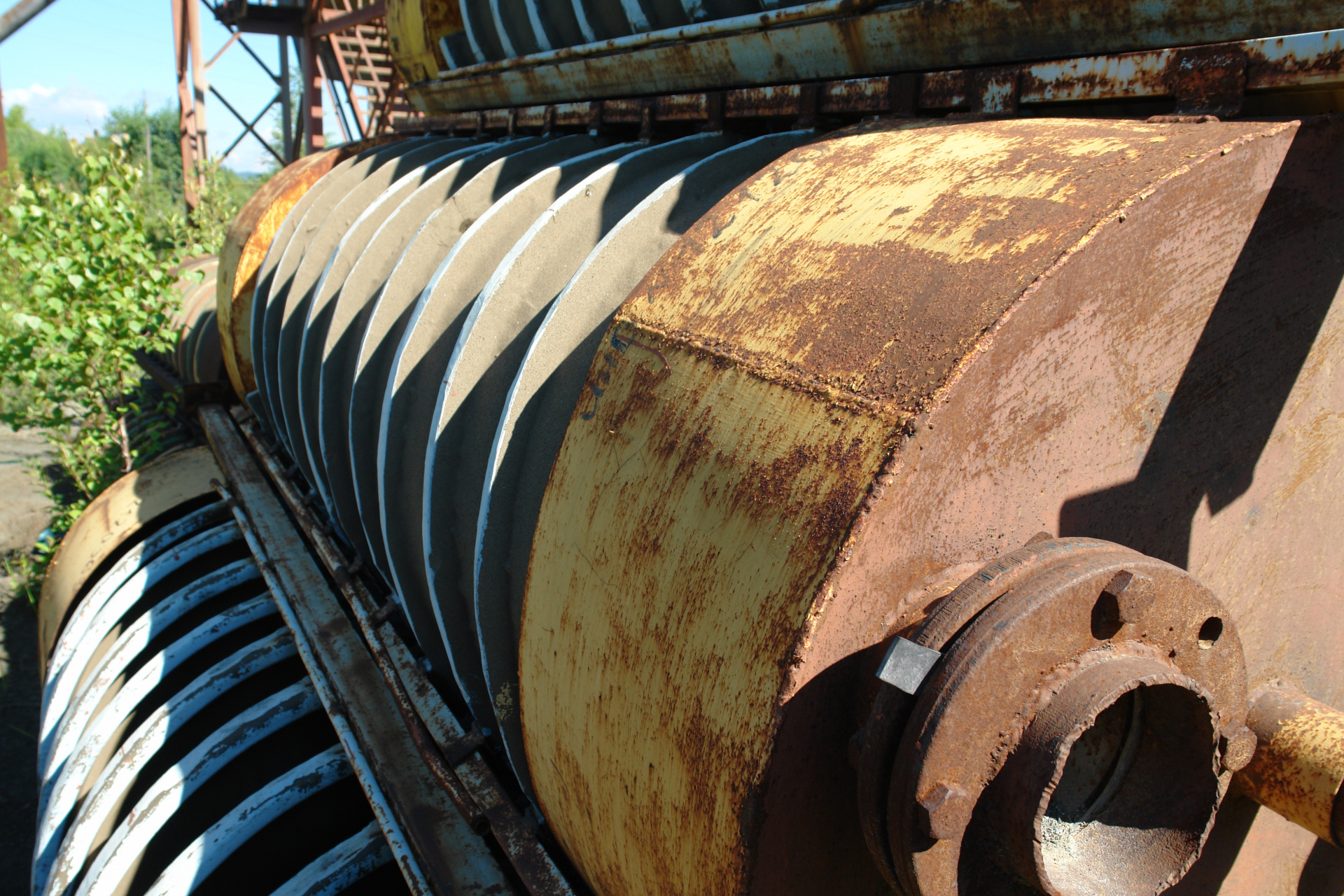

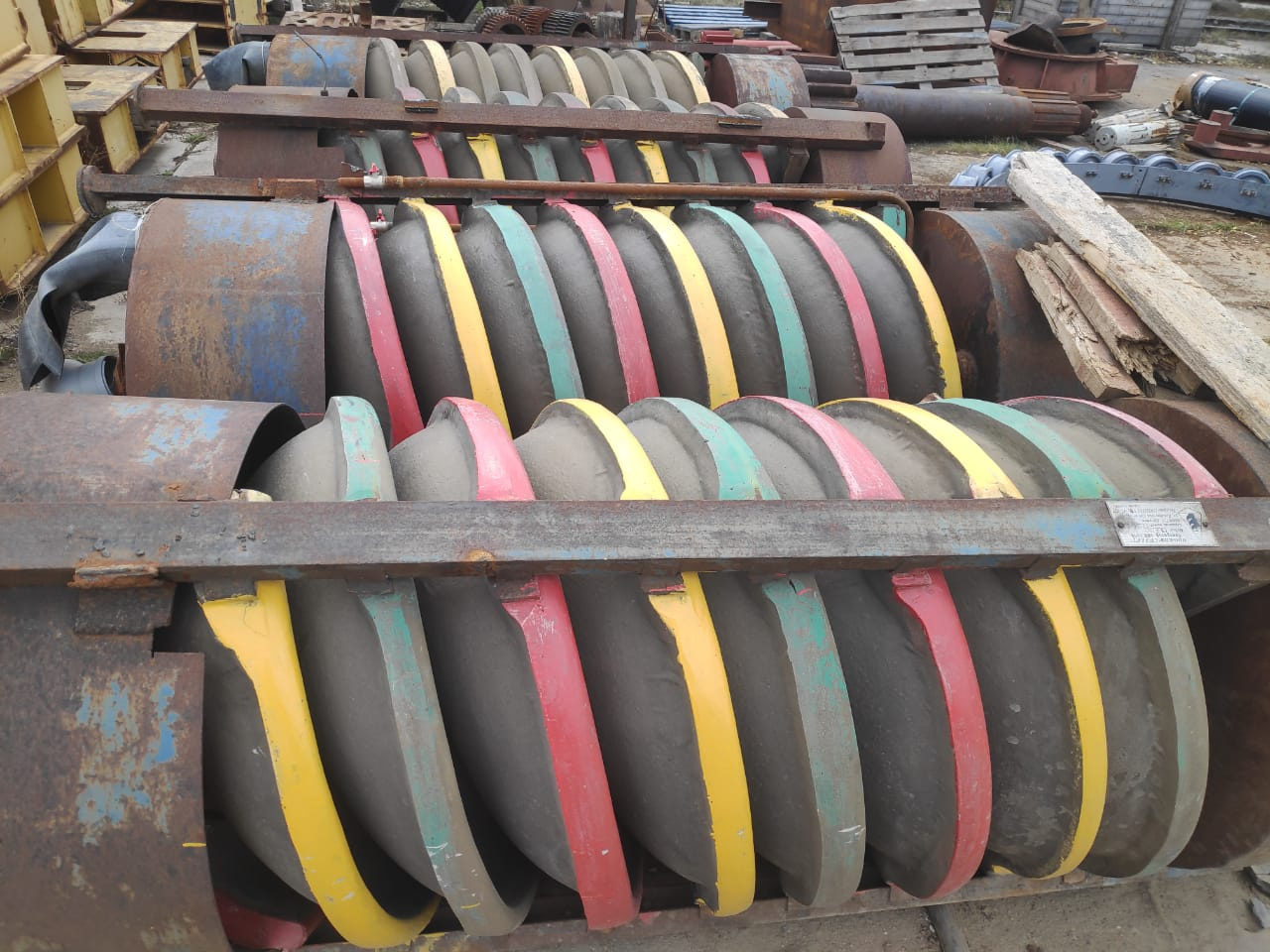

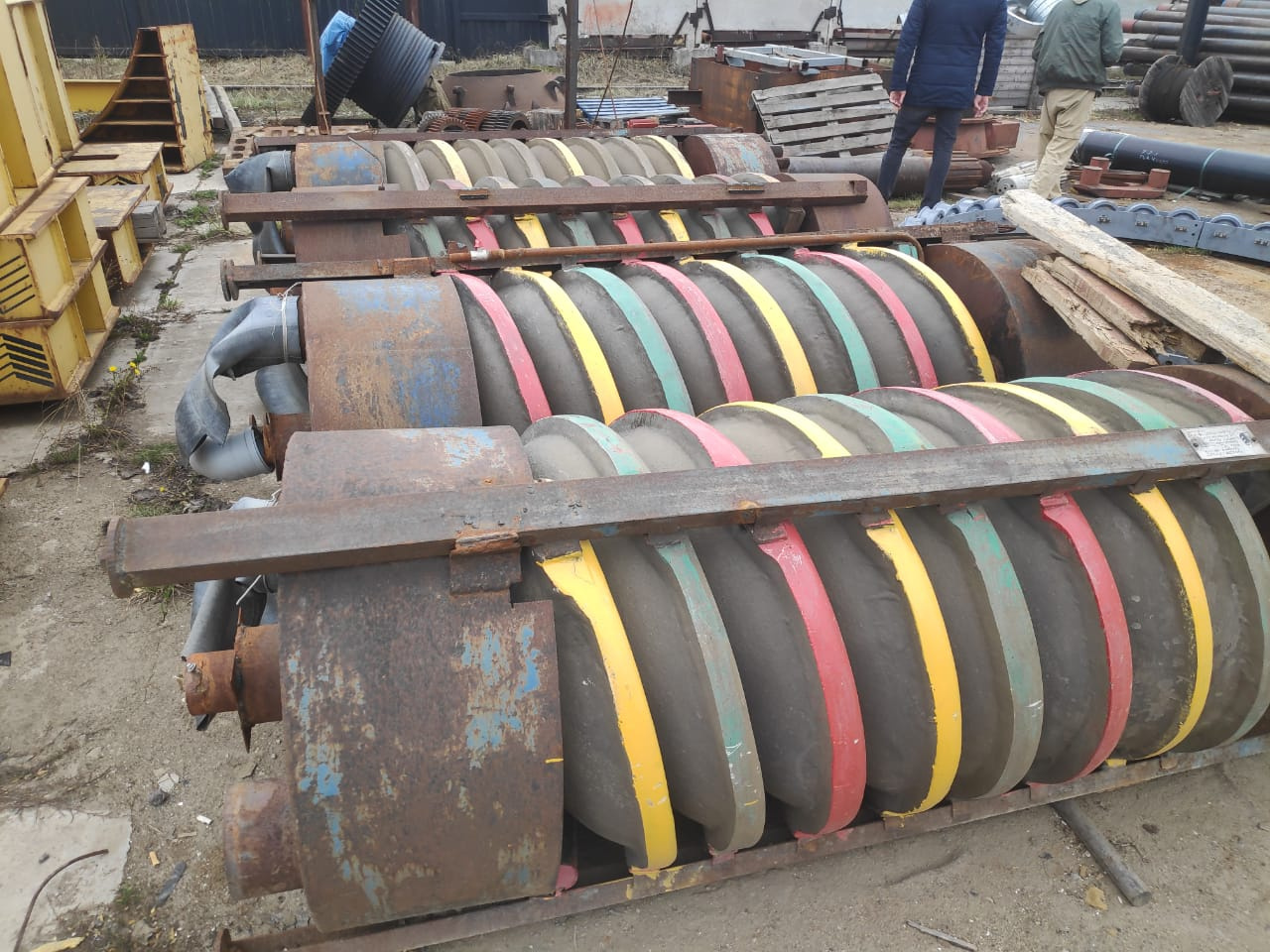

Продам обогатительный комплекс винтовой сепарации (НПП Спирит) Б/У в Екатеринбурге

Наименование – Сепаратор винтовой СВ3-750.

Техническое описание и инструкция по эксплуатации

1.Назначение.

1.1    Винтовой сепаратор предназначен для обогащения руд и песков, содержащих черные, редкие и благородные металлы и алмазы крупностью от 2 до 0,07 мм.

1.2     Конструкция сепаратора принята Государственной комиссией с оценкой первой категории качества (протокол совещания при зам. министре цветной металлургии  СССР от 17 октября 1974г  № 138 за подписью В. С. Устинова).

1.3    Условия эксплуатации сепаратора:

-        температура окружающей среды не ниже 0 ^оС

-        температура обогащаемого материала не ниже 0 ^оС

2. Техническая характеристика.

3. Устройство и работа сепаратора.

3.1 Винтовой сепаратор состоит из следующих узлов:

- винтовые желоба, установленные на стойки;

- пульподелитель;

- распределитель смывной воды (по желанию заказчика);

- отсекатели;

- сборник продуктов обогащения.

Рис. 1 Посадочные позиции СВ3-750                                Рис. 2 Схематичный рисунок СВ3-750

3.2. Работа сепаратора.

Работа сепаратора основана на разделении ценных минералов и пустой породы за счет их разницы в плотностях при движении в безнапорном винтовом потоке.

Подготовленный к обогащению материал (по производительности и плотности пульпы) подается в пульподелитель, который успокаивает и делит  поток пульпы. При прохождении пульпы по винтовому желобу происходит расслоение материала по плотности, тяжелые минералы сосредотачиваются у внутреннего борта, а легкие – у внешнего. Выделение тяжелой фракции (концентрата) осуществляется с помощью отсекателей в конце винтового желоба. Смывная вода, подаваемая на желоба через водораспределители, способствует получению качественного концентрата.

4. Дополнительные сведения.

4.1 Аппарат устанавливается вертикально.

4.2 Для установки аппарата не требуется специального фундамента, достаточно, чтобы площадка была ровной и прочной, либо устанавливается на подставку нужной высоты.

4.3 К смывной воде особых требований не предъявляется, допускается применение воды с небольшим количеством взвеси.

4.4 При подаче исходного материала необходимо  исключить резкие колебания по производительности.

4.5 Гарантийный срок эксплуатации 1 год.

5. Область применения СВ3-750.

При промышленном обогащении месторождений золота, платины, титана, циркона, железных руд и др. полезных ископаемых.

При повторной переработке  лежалых хвостов обогатительных фабрик для выделения коллективного концентрата, содержащего золото, серебро,  цветные и редкие металлы.

На действующих фабриках перерабатывающих железные, оловянные, вольфрамовые, ниобиевые, танталовые и др. руды, пески для попутного извлечения других ценных компонентов (золота, ильменита и др.).

Краткая инструкция

 по эксплуатации винтового сепаратора СВ3 - 750.

Винтовой сепаратор является аппаратом для гравитационного обогащения материала

            Перед запуском аппарата необходимо выполнить следующие операции:

1. Установить аппарат точно вертикально (несколько аппаратов устанавливается в батареи для удобства обслуживания).
2.  Загрузка аппарата должна осуществляется точно в центр пульподелителя  и перпендикулярно основанию (для равномерного деления материала).
3. Подаваемая пульпа должна быть подготовленная по плотности (содержание твердого 30-40%) и по крупности обогащаемого материала.
4. Перед подачей пульпы необходимо смочить поверхность желоба.
5. После подачи подготовленного материала на СВ3-750 и получения устойчивого процесса обогащения (визуально это заметно по образованию темной полоски у внутренней кромки аппарата) необходимо отрегулировать смывную воду при помощи вентиля. Расход смывной воды устанавливается таким образом, чтобы темная полоска не размывалась.
6. После того, как смывная вода установлена, и аппарат работает стабильно нужно определить степень отсечки концентрата. Для этого необходимо установить флажок отсекателя на необходимый участок профиля желоба  и вывести продукт в один из отделов приемника продуктов.

Возможные отказы их устранение:

1. Разная загруженность желоба

                  - проверить вертикальность установки аппарата;

                  - проверить перпендикулярность загрузки материала в пульподелитель.

2.   Накопление материала на желобе

                  - смочить поверхность водой;

                  - уменьшить нагрузку на аппарат.

3.   Плохо видно темную полоску

                  - настроить расход смывной воды.

4.   Перелив пульпы через борта

                  - уменьшить нагрузку на аппарат;

                  - настроить отношение Т:Ж.

 ПАСПОРТ

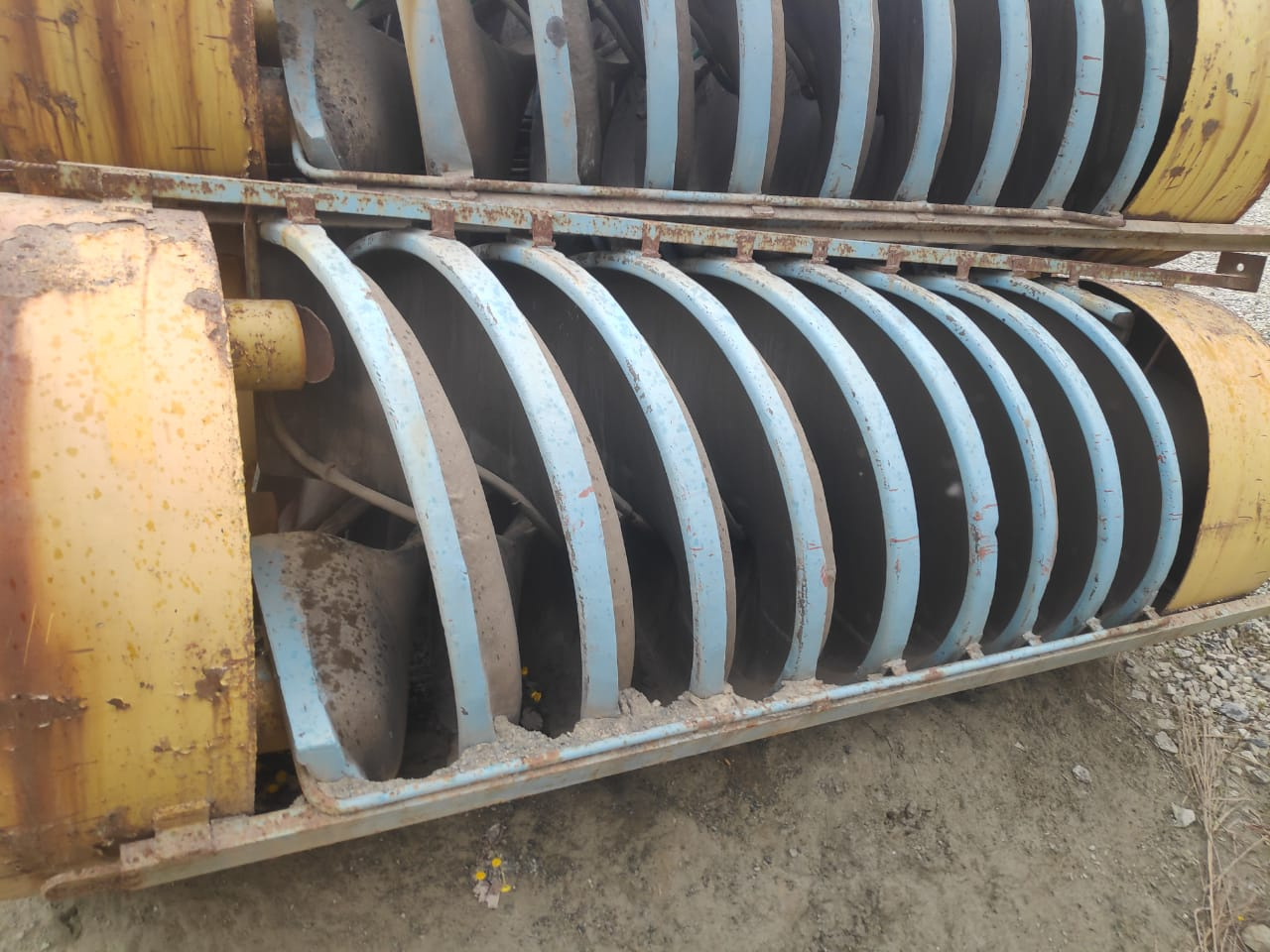

ВИНТОВОЙ ШЛЮЗ ШВ3 – 1000

Техническое описание и инструкция по эксплуатации

1.Назначение.

1.1      Винтовой шлюз предназначен для обогащения руд и песков, содержащих черные, редкие и благородные металлы и алмазы крупностью от 0,5 до 0,03 мм.

1.2   Конструкция шлюза принята Государственной комиссией с оценкой первой категории качества (протокол совещания при зам. министре цветной металлургии  СССР от 17 октября 1974г  № 138 за подписью В. С. Устинова).

1.3  Условия эксплуатации шлюза:

       - температура окружающей среды не ниже 0 ^оС

       - температура обогащаемого материала не ниже 0 ^оС

2. Техническая характеристика.

3. Устройство и работа шлюза.

3.1 Винтовой шлюз состоит из следующих узлов:

-     винтовые желоба

-     пульподелитель

-         распределитель смывной воды

-         отсекатели

-         сборник продуктов обогащения

-     рама

3.2. Работа шлюза.

Работа шлюза основана на разделении ценных минералов и пустой породы за счет их разницы в плотностях при движении в безнапорном винтовом потоке.

Подготовленный к обогащению материал (по производительности и плотности пульпы) подается в пульподелитель, на котором общий поток равномерно распределяется по желобам. При прохождении пульпы по винтовому желобу происходит расслоение материала по плотности, тяжелые минералы сосредотачиваются у внутреннего борта, а легкие – у внешнего. Выделение тяжелой фракции (концентрата) осуществляется с помощью отсекателей в конце винтового желоба. Смывная вода, подаваемая на желоба через водораспределители, способствует получению качественного концентрата.

4. Дополнительные сведения.

4.1  Аппарат устанавливается вертикально.

4.2 Для установки аппарата не требуется специального фундамента, достаточно, чтобы площадка была ровной и прочной, либо устанавливается на подставку нужной высоты. При использовании большого количества аппаратов они компонуются в батареи, расстояния между ними принимаются исходя из удобства обслуживания, замены и транспортирования оборудования.

4.3 К смывной воде особых требований не предъявляется, допускается применение воды с небольшим количеством взвеси.

4.4 При подаче исходного материала необходимо  исключить резкие колебания по производительности.

4.5 Гарантийный срок эксплуатации 1 год.

4.6 Ремонт рабочей поверхности осуществляется в производственных условиях в течение 3-5 дней.

5. Область применения ШВ3-1000.

- При обогащении россыпных месторождений золота, платины, титана, циркона и др. полезных ископаемых, представленных  мелкими фракциями.

- При повторной переработке  лежалых хвостов обогатительных фабрик для выделения коллективного концентрата, содержащего золото, серебро,  цветные и редкие металлы.

- На действующих фабриках перерабатывающих железные, оловянные, вольфрамовые, ниобиевые, танталовые и др. руды, пески для попутного извлечения других ценных компонентов (золота, ильменита и др.).
