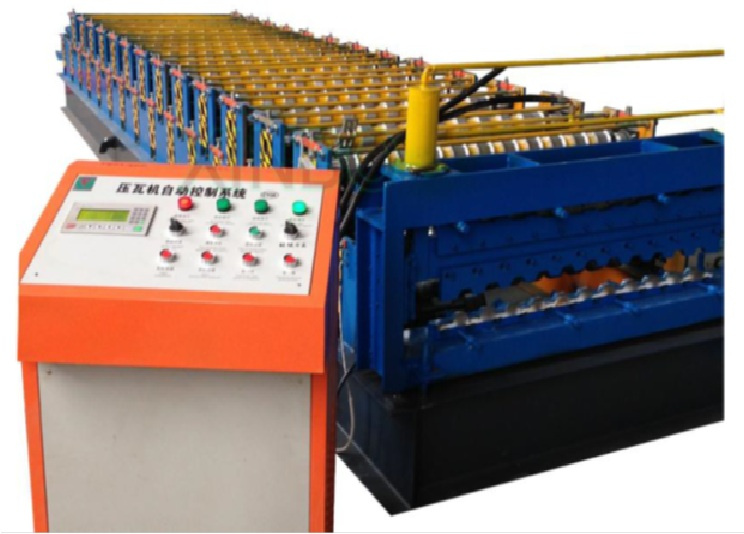

Продам Профилегибочная машина XB-SC в Хабаровске

Чертежи изделий

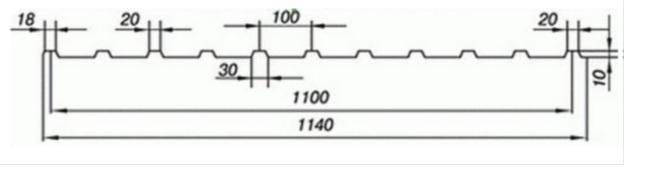

Верхний ряд

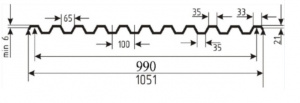

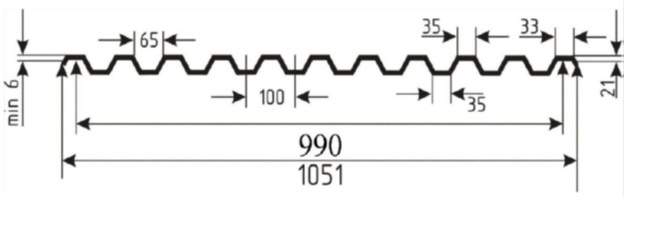

Нижний ряд

Стадии производственного процесса

Гидравлический разматыватель – платформа на входе – основная формовочная машина – автоматическая система резки – шкаф управления – автоматический укладчик продукции.

Технические характеристики

Модель: XB-SC

Обрабатываемый материал: PPGI, GI, катушка AL

Ширина сырья на входе: 1250 мм

Ширина изделия: верхний ряд 1100 мм

                           нижний ряд: 1051 мм

Диапазон толщины сырья: 0,28 --- 0,7 мм

Материал роликов:  сталь 45 #, с термообработкой

Грузоподъемность гидравлического разматывателя: 7.5 т

Производительность% 0 --- 15 м/мин

Модель резки: гидравлическая резка

Кодер измерения длины

Материал лезвий системы отрезки: Cr12

Масло в гидравлической системе: 46#

Фирменный ПЛК для управления

Общая мощность: 4 + 4 кВт

Электропитание: 380В, 50Гц, 3 фразы

Количество роликовых станций: верхний ряд: 10-11

                                                 нижний ряд: 14

Размер основной машины: около 7200 * 1350 * 1400 мм

Вес линии: около 5,5 т

Длина автоматического штабелеукладчика: 6 м

Фото узлов линии

Гидравлический разматыватель

Платформа на входе

Основная формовочная машина

Автоматическая система резки

Гидравлическая система

Шкаф управления

Автоматический укладчик продукции
