Продам Сварочный комплекс HBS TKM 2 с ЧПУ Германия 2006 г Б/У в Челябинске



Сварочный комплекс HBS TKM 2 с ЧПУ Германия 2006 г Сварочный комплекс HBS TKM 2 с ЧПУ Германия 2006 г Сварочный комплекс HBS TKM 2 с ЧПУ Германия 2006 г Сварочный комплекс HBS TKM 2 с ЧПУ Германия 2006 г Сварочный комплекс HBS TKM 2 с ЧПУ Германия 2006 г
Производитель
HBS (Германия)
Цена договорная
Челябинск (Россия)
Состояние: Б/У
Год изготовления: 2006
Контакты
ssv
Сергей

8-902-150-00-91

ООО «Уралтехмаш»

Россия, Свердловская обл., Екатеринбург, ул. Шефская 3Г


Детальное описание

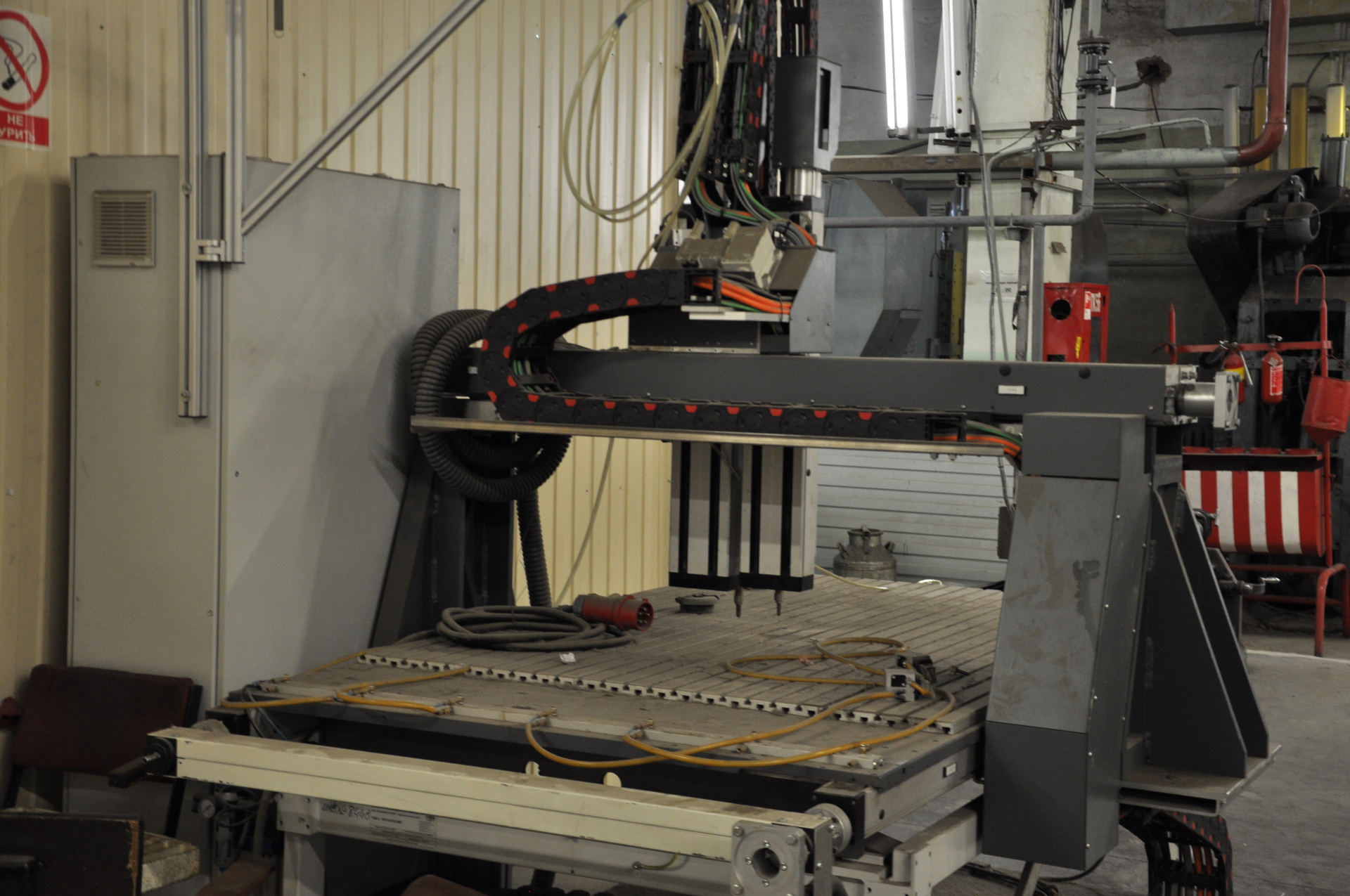

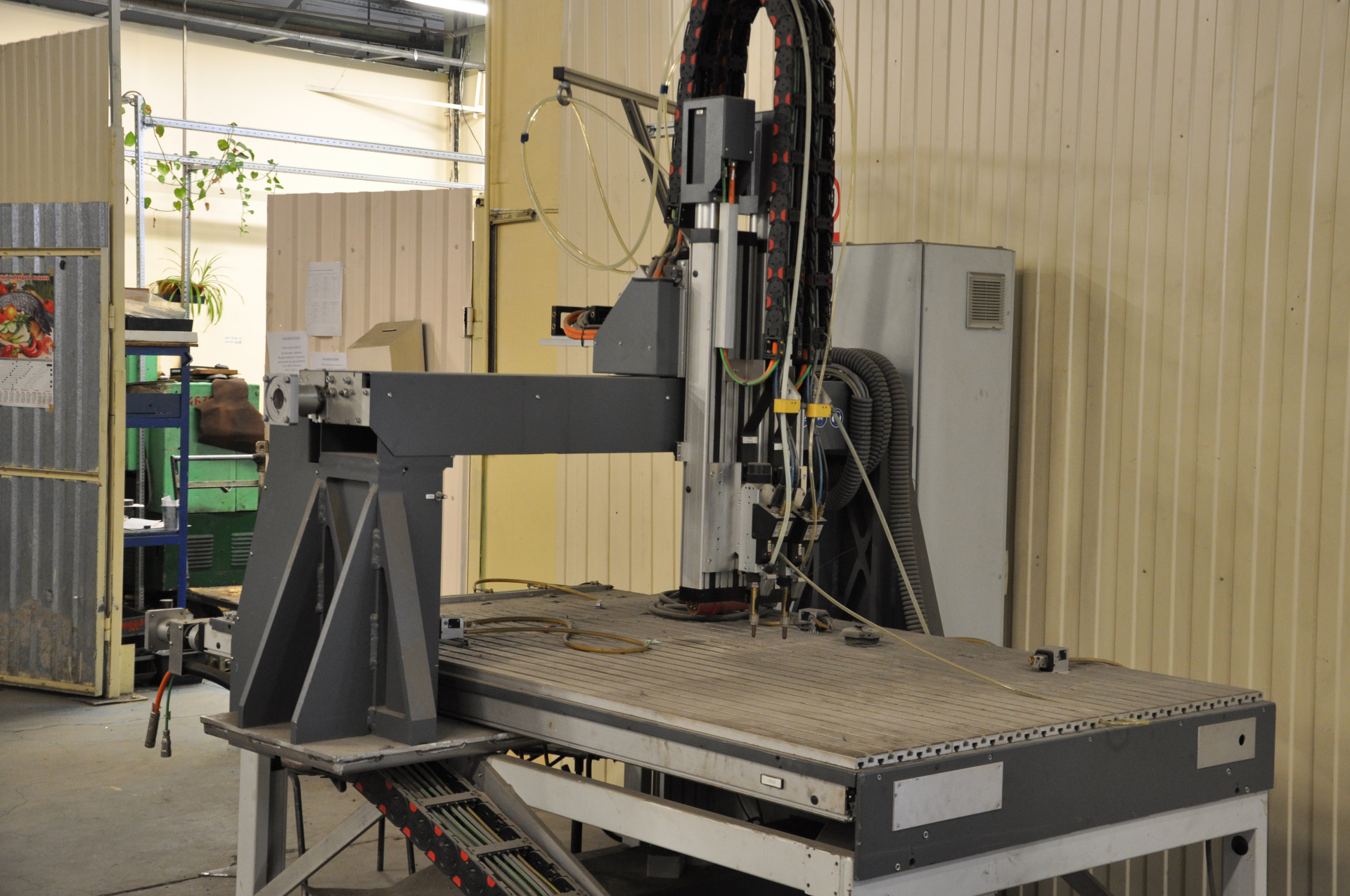

Сварочный комплекс HBS TKM 2 с ЧПУ Германия 31.12.2006 года выпуска, в хорошем рабочем состоянии.

Установка для приварки метизов, Сварочный комплекс TKM с ЧПУ-порталом управления с высочайшей степенью автоматизации. Очень высокая производительность. 2 сварочные головки. Движение по Z-оси обеспечивается двигателем. Короткое время циклов. Большой рабочий диапазон. Полностью автоматизированная последовательность программ сварок. Оптимальное качество сварок. Гибкое подсоединение для зажимов заземления. Свободная нулевая точка. Системы быстрой смены зажимов.

Технические характеристики:

Соответствие для сварочных элементов согласно DIN EN ISO 13918

Соответствие для сварочного процесса согласно DIN EN ISO 14555

• Максимальная рабочая зона/ сварочная головка № 1

Ось X: 1 180 мм Ось Y: 1 600 мм

• Максимальная рабочая зона/ сварочная головка № 2

Ось X: 1 080 мм Ось Y: 1 600 мм

• Максимальный ход Ось X: 1 180 мм

Ось Y: 1 600 мм

• Максимальный рабочий ход: Z-max: 0-110 мм

Z-регулируемый: 0-110 мм

• Производительность пр. 15- 20 метизов в минуту

• Точность установки при работе со сталью / приваренные метизы (один тип) ±0,2 мм

• Точность установки при работе с алюминием / приваренные метизы (один тип) +0,2 мм

• Эл. снабжение: 400 Вольт, 32 Ампер, 50 Герц

• Пневматика: 6 бар (рабочее) / 6 мм (сечение линии)

• Расход воздуха на один приваренный метиз пр. 10 литров на 1 метиз

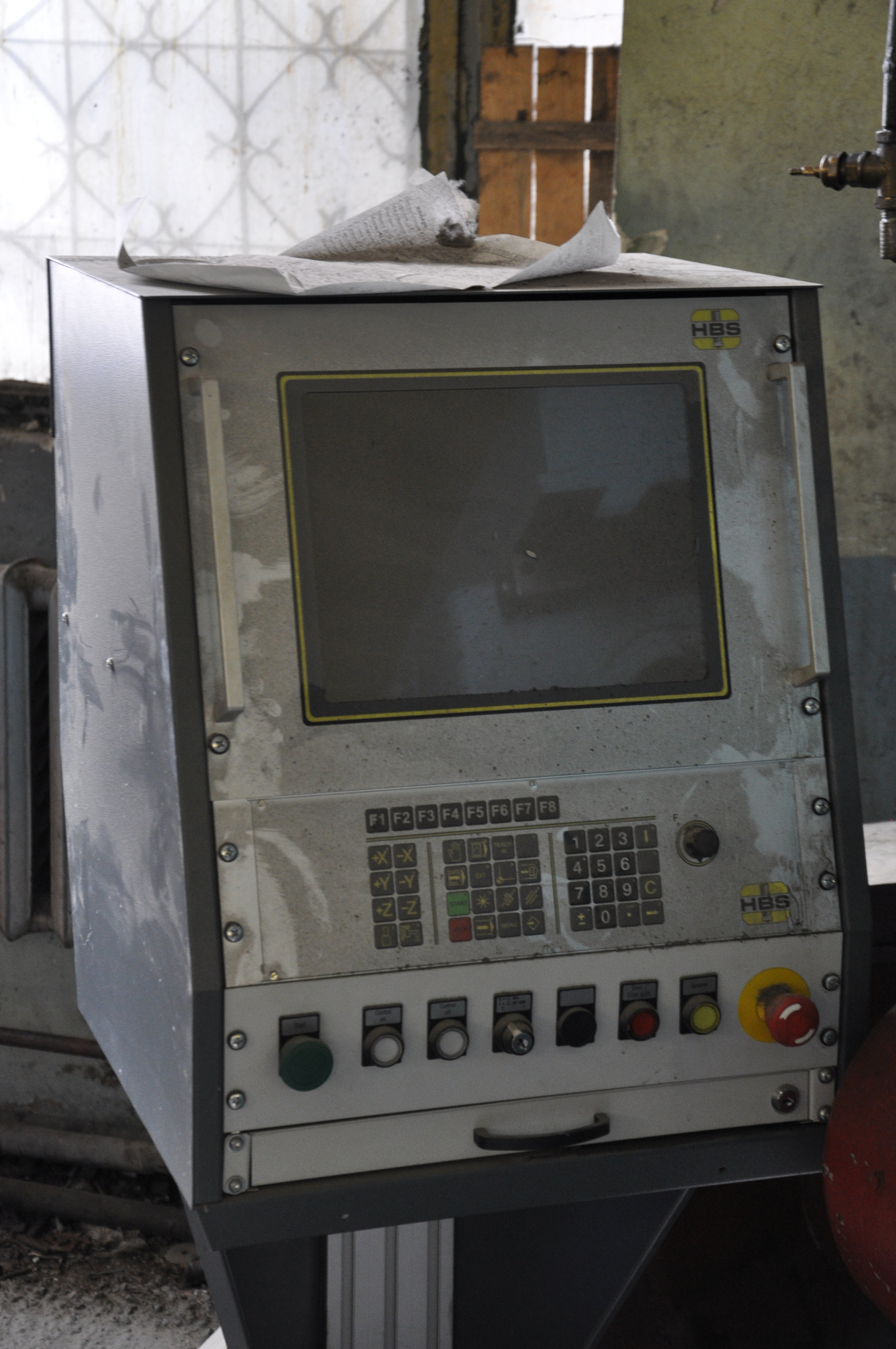

• PC-управление, состоящее из:

Графическая поверхность обслуживания, базируется на Windows 2000 траекторное программное управление HBS ЧПУ -

управление согласно DIN ISO 66025

- Меню выбора программ

- Меню ввода программ

- Меню автоматического режима

- Меню ручного режима

- Меню сохранения данных

• T-Расстояние между канавками 50мм

• Портальный мост для крепления оси X в стабильном крутильно жестком алюминиевом литом исполнении.

• Моторизированная ось X с беззазорными шаровыми линейными направляющими и точным приводом через шариковый винт. Серводвигатели.

• Моторизированная ось Y с беззазорными шаровыми линейными направляющими и точным приводом через шариковый винт. Привод через шариковый винт синхронизируется пссредяяь ./

Серводвигатели.

• MPW- эл. базовая ступень.

• Электропроводка.

• Угол из алюминиевого литья для крепления устройства Z-подачи.

• TKM-T-Nut -Нулевые пункты начала обработки - с возможностью перемещения.

• HBS - Сенсор сварочного тока

• Пневматика поддерживающие планки для пневматических натяжных устройств Тип S и LS.

Сварочная головка 1:

- полностью автоматизированная подача метизов, оснащена для метизов размером: М5х20 с комплектом для переоснащения VBZ-U и шлангом подачи VBZ-Z.

- CDM 2401/2А блок питания

- моторизированная ось Z с серводвигателем для моторизированного движения подачи сварочной головки с установлением уровня 0-400 мм и общим ходом 400 мм.

- автоматическая сварочная головка М5х20 с переставляемым отводом, который сразу отображается дигитально, а так же с устанавливаемой и сразу же отображаемой на экране пружинной силы.

Сварочная головка 2:

- полностью автоматизированная подача метизов, оснащена для метизов размером: Мбх20 с комплектом для переоснащения VBZ-U и шлангом подачи VBZ-Z.

- CDM 2401/2А блок питания

- моторизированная ось Z с серводвигателем для моторизированного движения подачи сварочной головки с установлением уровня 0-400 мм и общим ходом 400 мм.

- автоматическая сварочная головка М6х20 с переставляемым отводом, который  сразу отображается дигитально, а так же с устанавливаемой и сразу же отображаемой на  экране пружинной силы.

• Натяжное устройство 4 шт.

• Комплект для переоснастки метизов 03мм, 04мм, 08мм

• Сортиментная плата для переоснастки сварочной головки от 03мм до 08мм и длины б до 35 мм

• Комплект держателей метизов

• Автоматический регулятор напряжения Stereostab Т312А-40 фирмы IREM рекомендован оборудования:

- Входящее 400 В

- Колебания напряжения

- Выходящее

SpA, Италия

производителем

напряжение:3 фазы,

входящего +/- 25%

напряжение:3 фазы,

400 В, RMS стабилизировано

Точность на выходе: +/- 1%

Частота:50/60Гц +/- 5%

Номинальная мощность:40 kVa

Номинальный ток:58 А

Допустимое изменение нагрузки : 0-100 %

- Исправленная скорость:11 ms/V

- Искажение формы волны:< 0,2%

- Эффективность:>98%

- Температура окружающей среды:- 10°С - +40°С

- Температура хранения:-20°С + 60°С

- Относительная влажность:90% ( без конденсата)

- Монтажные элементы: вольтметр с селектором для input/output

- Напряжение контрольные лампочки

- input/output терминалы

- Степень защиты:IP 21

- AVR размеры:мм 650x395x1492

- Упаковка/размеры:мм 770x520x1720

- Сертификация:ISO 9001/2000 & ISO 14001

• Компрессор безмасляный поршневой LF FFP5-10 фирмы Atlas Copco - рекомендован производителем оборудования

максимальное рабочее давление 10 бар

мощность двигателя 4,0 кВт электропневматический модуль управления емкость 475 л.

автоматический отвод конденсата/воды

DD / PD фильтровальный комплект

Воздухоосушитель Вес 225 кг

Размеры 1926x673x1340 мм Сертификация ISO 9001 & ISO 14001



Купить Сварочный комплекс HBS TKM 2 с ЧПУ Германия 2006 г Б/У в Челябинске

Создано 23.05.2022 Изменено 11.01.2024
