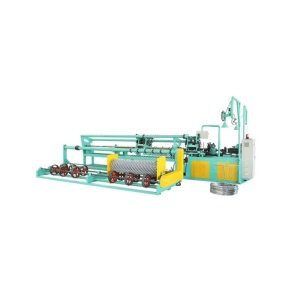

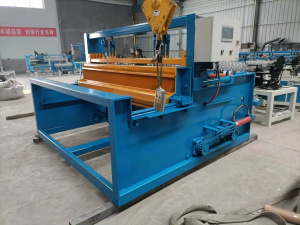

Продам Станок автомат АСП-6 для производства сетки-рабицы в Екатеринбурге
8967-637-93-14
8909-701-82-08
8909-701-87-13
Россия, Свердловская обл., Екатеринбург, г.Екатеринбург, ул. Елизаветинское шоссе 29, офис 230
Детальное описание
Станок для производства сетки-рабицы, далее по тексту станок, предназначен для изготовления сетки-рабицы квадратной и ромбической формы из термически необработанной проволоки ГОСТ 3282-74, из сталей СТ.0, СТ.1, Ст.2, СТ.3, без покрытия и оцинкованной. Возможно плетение сетки-рабицы из других видов проволоки (нержавеющей, хромированной, термически необработанной и т.д.) , но это потребует подбора скоростных характеристик, видов смазки, угла загиба пластины.
Станок рассчитан на работу в закрытых помещениях исполнения У, категория 31 по ГОСТ 15150.
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ | ЗНАЧЕНИЕ ПАРАМЕТРА |
Диаметр проволоки мм. | 0,9-3 |
Размер ячейки мм. | 10-64 |
Номинальная производительность | сеток 1,5х10м. шт. за смену |
Ячейка 15 | 5 |
Ячейка 20 | 7 |
Ячейка 25 | 10 |
Ячейка 35 | 12 |
Ячейка 45 | 17 |
Ячейка 64 | 22 |
Общий уровень шума, ДБА | 32 |
Ток питающей цепи: | |
род | переменный |
частота, ГЦ | 50 |
напряжение. В | 380 |
Приводные электородвигатели: | |
основной | |
тип | асинхронный |
мощность, КВТ | 1,5 |
частота врвщения, мин.-1 | 1500 |
- КОМПЛЕКТ ПОСТАВКИ
НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
1.Паспорт станка | 1 |
2.Станок | 1 |
3.Винтовая втулка (разных размеров) | 3 |
4.Устройство разматывающее | 1 |
- УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
ВСЕ ТОКОПРОВОДЯЩИЕ ЧАСТИ СТАНКА НЕОБХОДИМО ЗАЗЕМЛИТЬ!!!
Внимание! Категорически запрещается осуществлять ручное движение валов, откусывание проволоки кусачками, другие ручные операции с включенным станком! Всегда ОБЯЗАТЕЛЬНО ВЫКЛЮЧАЙТЕ СТАНОК! Это первое, что вы должны четко усвоить.
- К обслуживанию станка могут быть допущены работники, прошедшие обучение согласно настоящему руководству, по эксплуатации и получившие инструктаж по технике безопасности на рабочем месте.
- Запрещается
- Производство регулировки, наладки, смена комплектующих частей без отключенного питания станка.
- Подправлять проволоку подающую в станок при его работе.
- Находится в зоне размотки проволоки посторонним лицам.
- Производить уборку без отключения станка.
- Загромождать проходы вокруг станка.
В остальных случаях необходимо соблюдать Правила техники безопасности при эксплуатации металлообрабатывающего оборудования.
- УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Станок состоит из следующих частей и механизмов:
- Сварная рама с основным валом и системой зажима винтовой втулки
- Подвижный стол, на который крепится электродвигатель
- Устройство подачи проволоки с механизмом натяжения.
- Система управления электрошкафа , пускателя и кнопки управления.
- ПОДГОТОВКА СТАНКА К РАБОТЕ.
Для введения станка в эксплуатацию, необходимо выполнить следующее:
Установить станок на ровную бетонную площадку,при необходимости использовать подкладки (выравнивают в 4 точках.
Заземлить станок в соответствии с Правилами эксплуатации электрооборудования.
Соединить станок с сетью переменного трехфазного тока, с напряжением 380В.
Установить проволоку низкоуглеродистую, термически необработанную, ГОСТ 3282-74:
- Ячейка 25 – диаметр проволоки 1,4 мм.
- Ячейка 45 – диаметр проволоки 1,8 мм.
- Ячейка 50 – диаметр проволоки 2,0 мм.
ТЕРМИНОЛОГИЯ
Термин | Толкование |
Винтовая втулка(червяк) | Трубка с нарезанной в ней сквозной спиральной канавкой, расположена на подвижном столе. |
Нож | Плоская закрученная пластина, расположена в винтовой втулке. |
