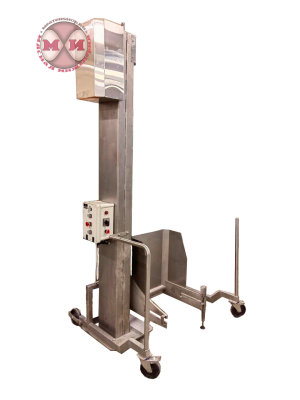

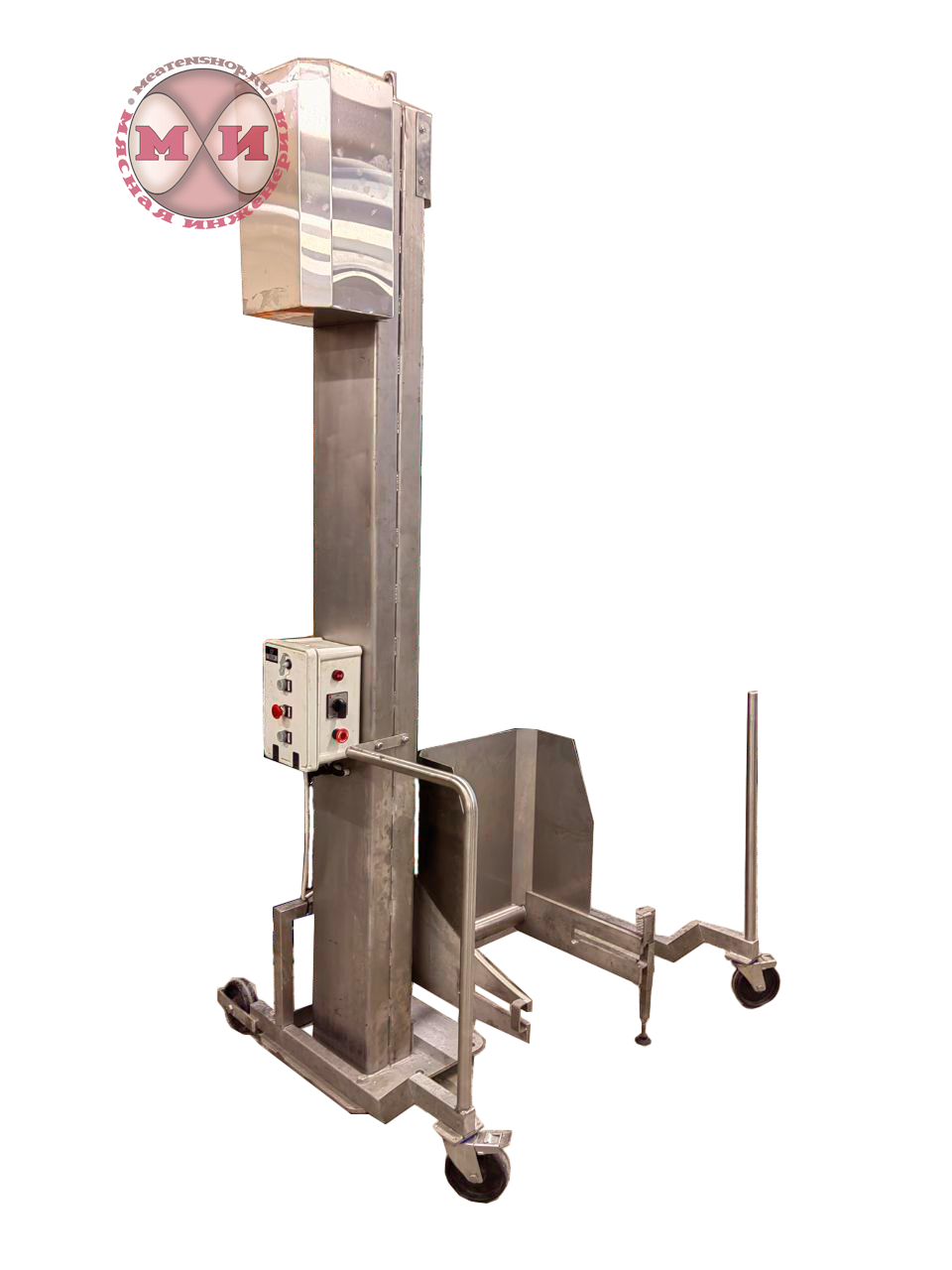

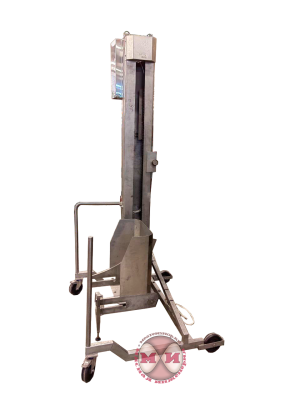

Продам Подъемник-загрузчик тележек цепной ASP-POSP-N-1100-1600 в Александрове

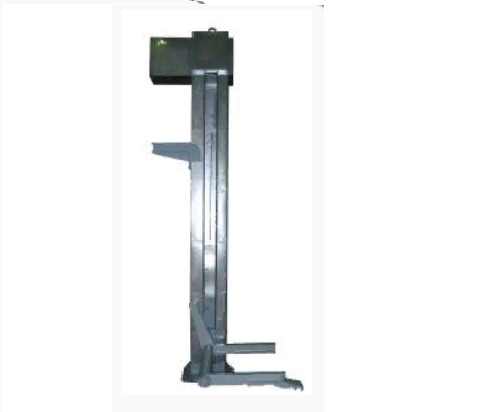

Цепные подъемники для опрокидывания тележек чан состоят из сварной станины, на базе которой крепятся все детали и механизмы. В нижней части станины имеются регулируемые резиновые амортизаторы, предохраняющие механизм от избыточных нагрузок в момент его остановки. С помощью цепного привода на четырёх парах роликов по вертикальным направляющим перемещается каретка из прочной и толстой стали в виде сварной конструкции. Четыре пары роликов гарантируют устойчивое положение поднимаемого груза. Эта каретка обеспечивает вертикальное прямолинейное движение захвата или платформы с тележкой. При достижении крайних положений подъёмника, концевые выключатели автоматически обесточивают механизм.

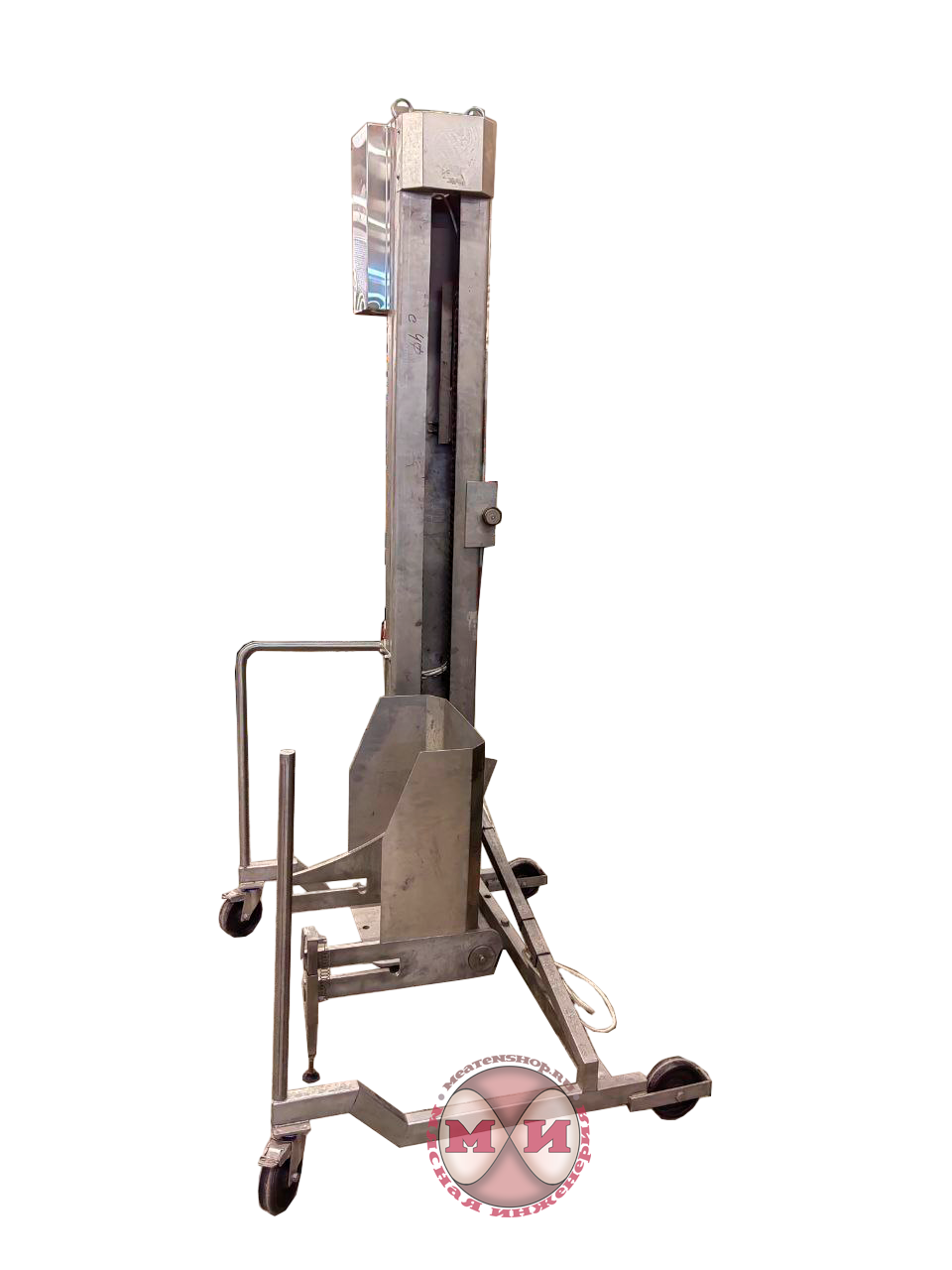

Передвижение подъёмника осуществляется за счёт специальной тележки ан которую устанавливается станина подъёмника со всеми механизмами.

Подъемник опрокидыватель предназначен для работы с тележками чан объёмом 200 литров (опционально 300 литров или иное), как правило в цехах по производству мясной и молочной продукции. Подъемник изготовлен по категории 3 в климатическом исполнении «У» ГОСТ15150-69.

Варианты исполнения:

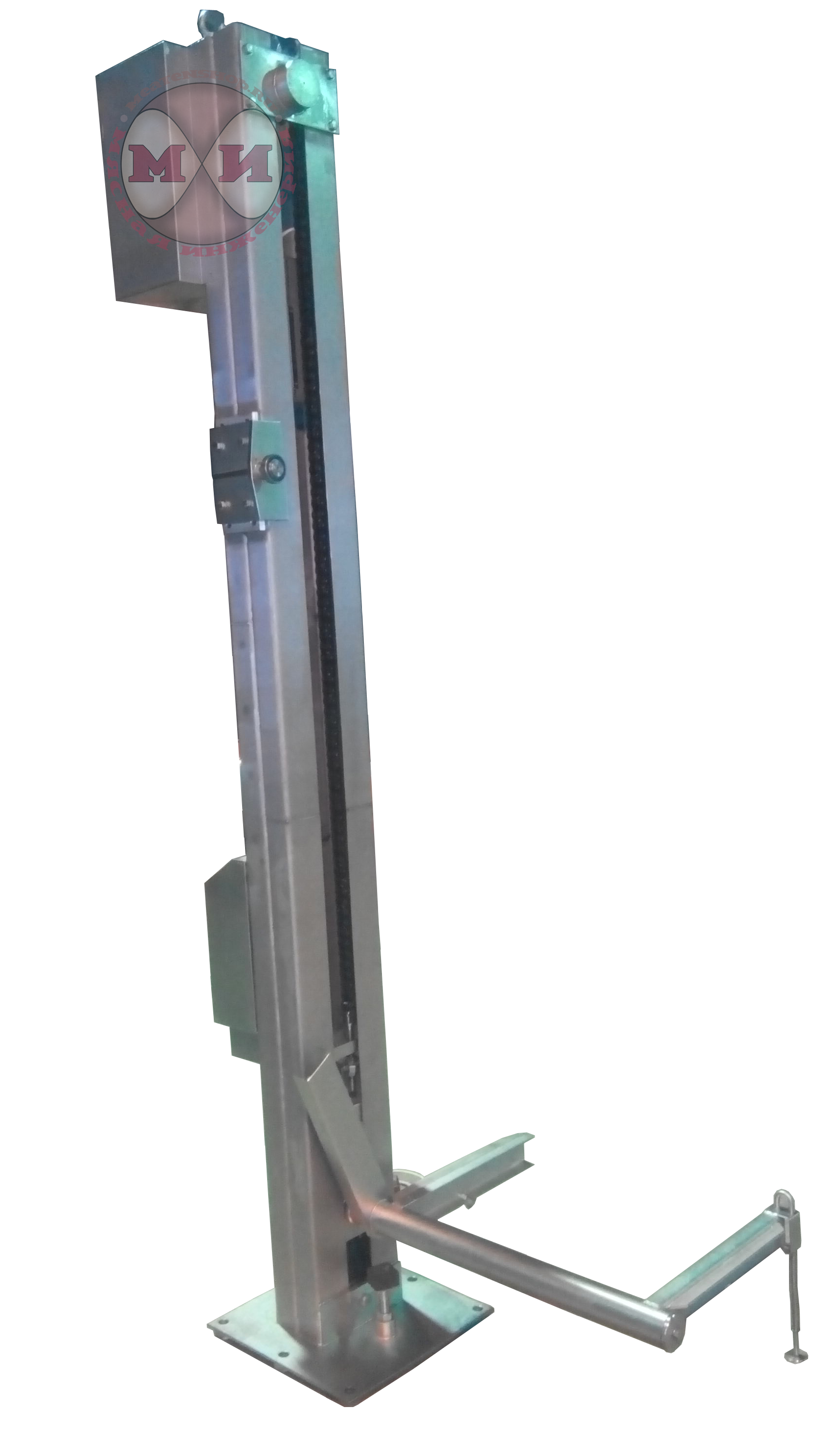

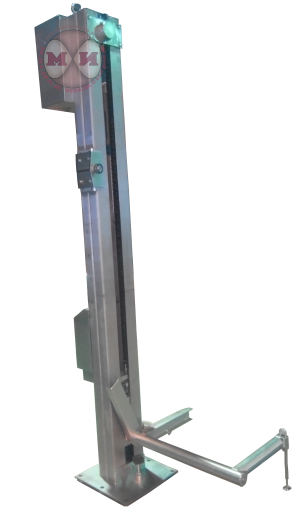

• Подъёмник ASP-POS-N-1100-1600 с высотой опрокидывания от 1100 до 1600 мм (нержавеющее исполнение);

• Подъёмник ASP-POS-N-1600-2000 с высотой опрокидывания от 1600 до 2000 мм (нержавеющее исполнение);

• Подъёмник ASP-POS-N-2000-2500 с высотой опрокидывания от 2000 до 2500 мм (нержавеющее исполнение);

• Подъёмник ASP-POS-N-2500-3000 с высотой опрокидывания от 2500 до 3000 мм (нержавеющее исполнение);

• Подъемник передвижной ASP-POSP-N-1100-1600 с высотой опрокидывания от 1100 до 1600 мм (нержавеющее исполнение);

• Подъемник передвижной ASP-POSP-N-1600-2300 с высотой опрокидывания от 1600 до 2300 мм (нержавеющее исполнение);

Опционально:

• Регулировка по высоте. Например: 1100 мм, один бункер и 1600 мм., другой бункер. Максимально можно перекрутить направляющие не более 50 см, от нижний точки отверстия до верхней точки. Отверстия через 10 см, при смене высоты надо выкрутить 8 болтов и сместить направляющую и концевик.

• Усиленный мотор-редуктор 1,5кВт для 300 литровых тележек.

В комплект поставки входят:

Подъемник в сборе - 1шт.; Настоящий паспорт - 1шт.; Болты фундаментные - 6шт.

Подъемник состоит из следующих основных сборочных единиц:

Захват, картека, привод, станина, электрооборудование.

Устройство подъёмника загрузчика для тележек ASP-POSP-N-1100-2300.

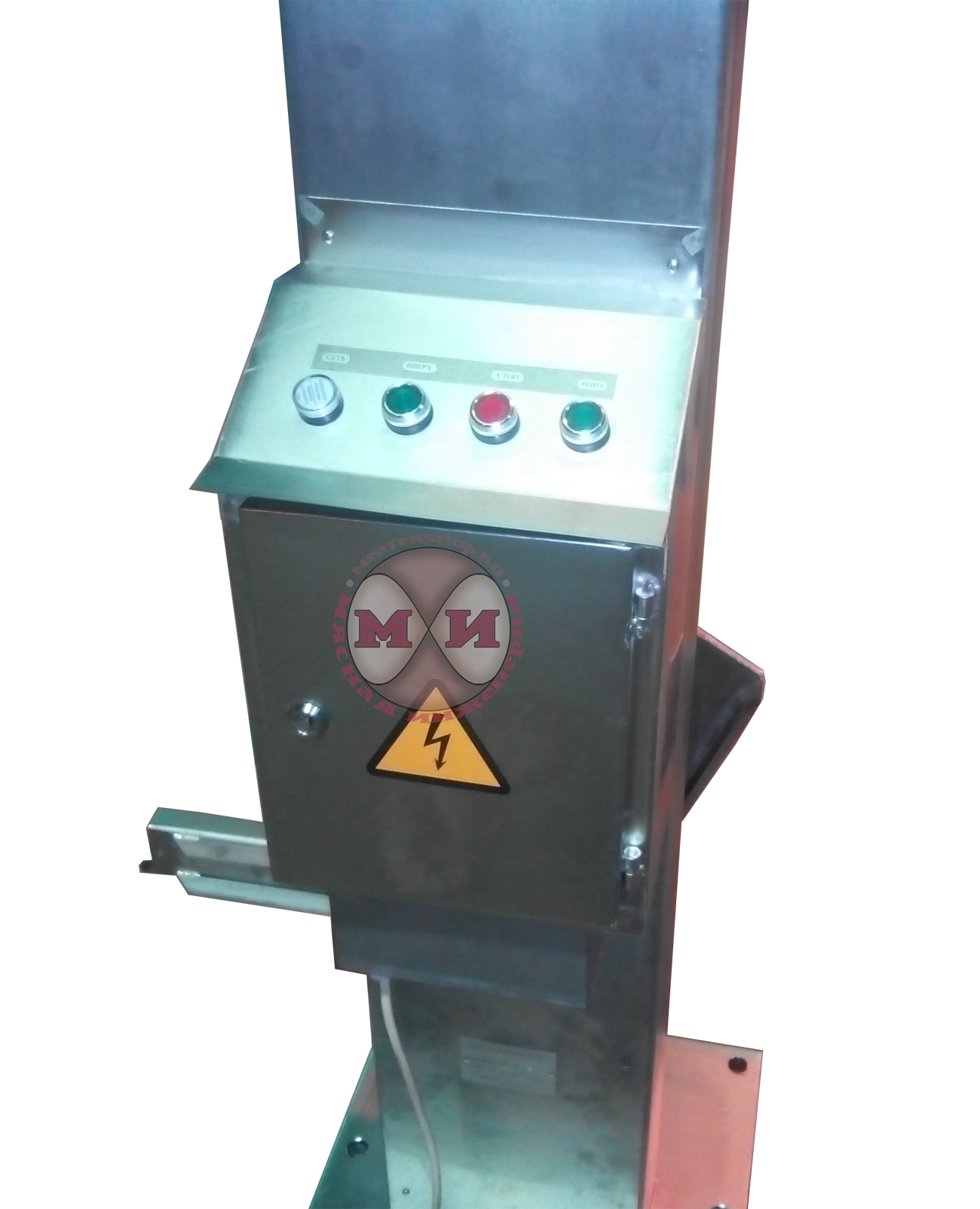

Захват представляет собой консольно-поворотную вилку сварной конструкции с упорным рычагом и запорным замком для тележки. Захват соединен с кареткой при помощи неподвижной оси и торцовых шайб. Захват служит для закрепления в нем тележки и обеспечения ее поворота при разгрузке. Каретка перемещается на четырех парах роликов в направляющих станины, обеспечивает вертикальное движение захвата с тележкой. Привод состоит из мотор-редуктора и опорного подшипника, установленных на плите. Станина представляет собой вертикальную сварную колонну и служит для закрепления на ней всех узлов. Пульт управления жестко закреплен на станине подъемника. На наклонной панели пульта установлены органы управления и сигнализации. С передней стороны имеется дверь, предназначенная для обслуживания электрооборудования. Кинематическая схема подъемника включает: мотор-редуктор и звездочки цепного контура, через которые получает движение каретка подъемника. Описание электрической схемы. Питание электрооборудования осуществляется от трехфазной сети, с напряжением 380В, частотой 50Гц. Цепь управления питается напряжением 24В от вторичной обмотки трансформатора T1. Подача напряжения осуществляется включением автоматического выключателя SF1. О наличии напряжения в цепи управления сигнализирует лампа HL «Сеть». При нажатии на кнопку SB2 «Вверх» срабатывает магнитный пускатель К1, включая двигатель М1. При достижении каретки подъемника крайнего верхнего положения срабатывают путевые выключатели SB4 и SB5, отключая двигатель. При нажатии на кнопку SB3 «Вниз» срабатывает магнитный пускатель К2, включая реверс электродвигателя М1. При достижении каретки подъемника крайнего нижнего положения срабатывают путевые выключатели SB6 и SB7, отключая двигатель. Двигатель может быть отключен кнопкой SB1 «Стоп».

Принцип работы.

Работа подъемника состоит в следующем: тележка с продуктом вставляется в захват и закрепляется автоматически специальным замком. При включении привода, каретка с захватом и закрепленной в ней тележкой поднимаются вверх, ролик рычага поворота захвата входит в копир и производит опрокидывание тележки. Остановка поворота каретки осуществляется выключением привода при помощи конечных выключателей. Остановка каретки внизу происходит также при помощи конечных выключателей и специального винтового упора с резиновым амортизатором.
