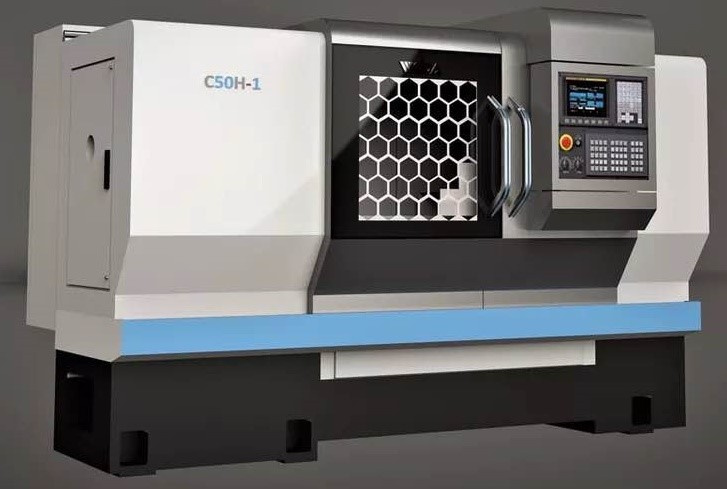

Продам Токарный станок с ЧПУ Siemens CKE6150Z (аналог 16К20Ф3) в Москве
8 499 650 57 27
Россия, Москва и Московская обл., Москва, Рязанский проспект
Детальное описание
окарный станок СКЕ6150 предназначен для обработки тел вращения и выполнения таких операций, как нарезание различных видов резьб, сверления и растачивания центровых отверстий, прорезку канавок, снятие фасок, отрезки.
Технические характеристики:
Параметр | Ед. изм. | Значение | |||
Зона резания | Макс. диаметр обработки над станиной | мм | 500 | ||
Макс. диаметр обработки над суппортом | мм | 290 | |||
Макс. длина обработки в 3-х кулачковом патроне | 850 (730*) | ||||
Твердость направляющих, при глубине 2 мм | HRC ≥56 | ||||
Ширина направляющих | мм | 400 | |||
Расстояние между центрами | мм | 1000 | |||
Перемещения | Быстрые перемещения по осям X/Z | м/мин | 6/8 | ||
Точность позиционирования по оси X | мм | 0,01 | |||
Точность позиционирования по оси Z | мм | 0,01 | |||
Точность повторного позиционирования по оси X | мм | 0,008 | |||
Точность повторного позиционирования по оси Z | мм | 0,008 | |||
Крутящий момент двигателя подачи по оси X | Нм | 7,5 | |||
Крутящий момент двигателя подачи по оси Z | Нм | 10 | |||
Шпиндель | Тип шпинделя | А2-8 | |||
Тип 3-х кулачкового патрона/диаметр патрона | мм | К11/250 | |||
Диаметр отверстия шпинделя | мм | 80 | |||
Частота вращения шпинделя | об/мин | 150 - 2000 | |||
Ступени скоростей шпинделя | 3 | ||||
Тип главного двигателя | серводвигатель | ||||
Мощность главного двигателя | кВт | 7,5/11 | |||
Резцедержка | Количество инструментов в резцедержке | шт. | 4 | 6 | 8 |
Хвостовик инструмента | мм | 25х25 | 20х20 | ||
Диаметр осевого инструмента в резцедержке | мм | 25 | |||
Время смены инструмента | сек. | 2 | |||
Задняя бабка | Конус пиноли задней бабки | МТ No. | 5 | ||
Диаметр пиноли | мм | 75 | |||
Выдвижение пиноли | мм | 150 | |||
Тип двигателя насоса охлаждения | AYB-25 | ||||
Мощность двигателя насоса охлажения | Вт | 90 | |||
Производительность насоса охлаждения | л/мин | 25 | |||
Габариты | Вес станка | кг | 2750 | ||
Размеры ДхШхВ | мм/тн. | 3000´1700´1800 |
* - Длинна обработки уменьшается в случае установки шести или восьми позиционного резцедержателя.
Особенности комплектации:

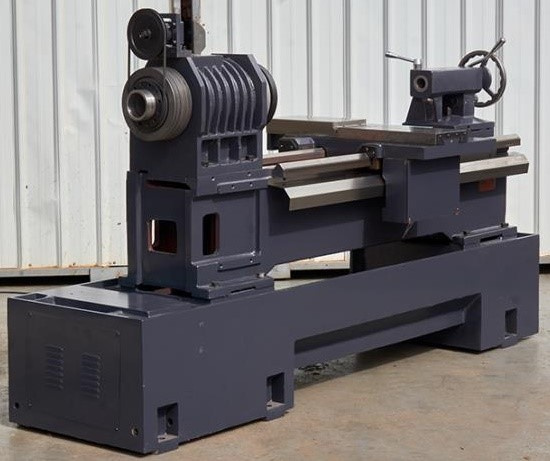

ü Жесткая конструкция литой чугунной станины.
ü Большая рабочая зона.
ü Диаметр точения типа диск до 400 мм.
ü Диаметр точения типа вал до 280 мм.
ü Горизонтальная станина.
ü Опция – гидравлический токарный патрон и выдвижение пиноли задней бабки.
ü Централизованная смазка всех осей и ШВП.
ü 4, 6 или 8-ми позиционная револьверная головка с временем смены инструмента 2 сек.
ü Современные цифровые приводы от лидеров рынка Fanuc или Siemens.
ü Системы ЧПУ последнего поколения Fanuc 0i-mate TD или Siemens 808D.
На станок возможна установка следующей из систем ЧПУ
Система ЧПУ Fanuc 0i-mate TD | Система ЧПУ Sinumerik 808D |
ü Компактная панель оператора со встроенной клавиатурой (клавиши механические). ü Цветной дисплей 8,4². ü PCMCIA или USB-интерфейс ü Аналоговый интерфейс ±10В для главного привода ü Предварительно сконфигурированное системное ПО для токарной технологии. ü Поддержка до 4 осей. ü Стандартное программирование в ISO-кодах со стандартными циклами. ü Встроенные циклы: точение, нарезание резьбы (до 2000 об/мин), обработка канавки, обработка конуса и сферы, нарезание резьбы метчиком, точение конуса, сверление, снятие заусенцев, точение радиуса и пр. ü Графическое моделирование. ü Встроенный PMC, использующий набор команд Fanuc Ladder III, с релейным программированием. ü Периферия PCL с цифровыми вх/вых – 96/64. | ü Компактная панель оператора со встроенной клавиатурой (клавиши механические). ü Цветной дисплей 7,5². ü USB-интерфейс. ü Аналоговый интерфейс ±10В для главного двигателя ü Батарейная буферизация данных (> 3 лет) ü Предварительно сконфигурированное системное ПО для токарной технологии. ü Поддержка до 4 осей. ü Программирование в ISO-кодах со стандартными циклами. ü Графическое моделирование. ü Интегрированный контур вычислитель. ü Встроенный PLС, использующий набор команд SIMATIC S7-200, с релейным программированием. ü Периферия PLС с цифровыми вх/вых – 72/48. ü Встроенный планировщик техобслуживания. |
