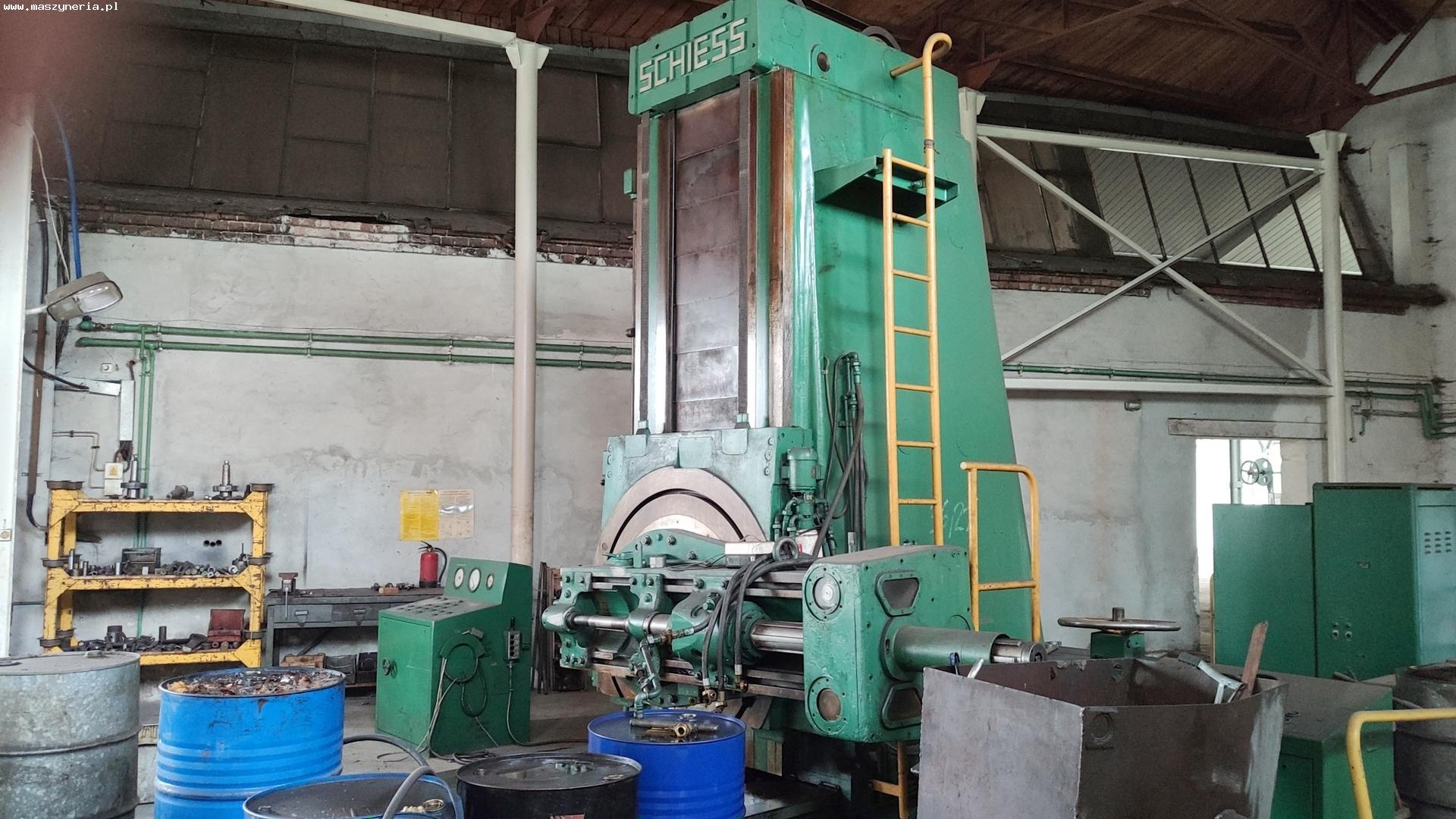

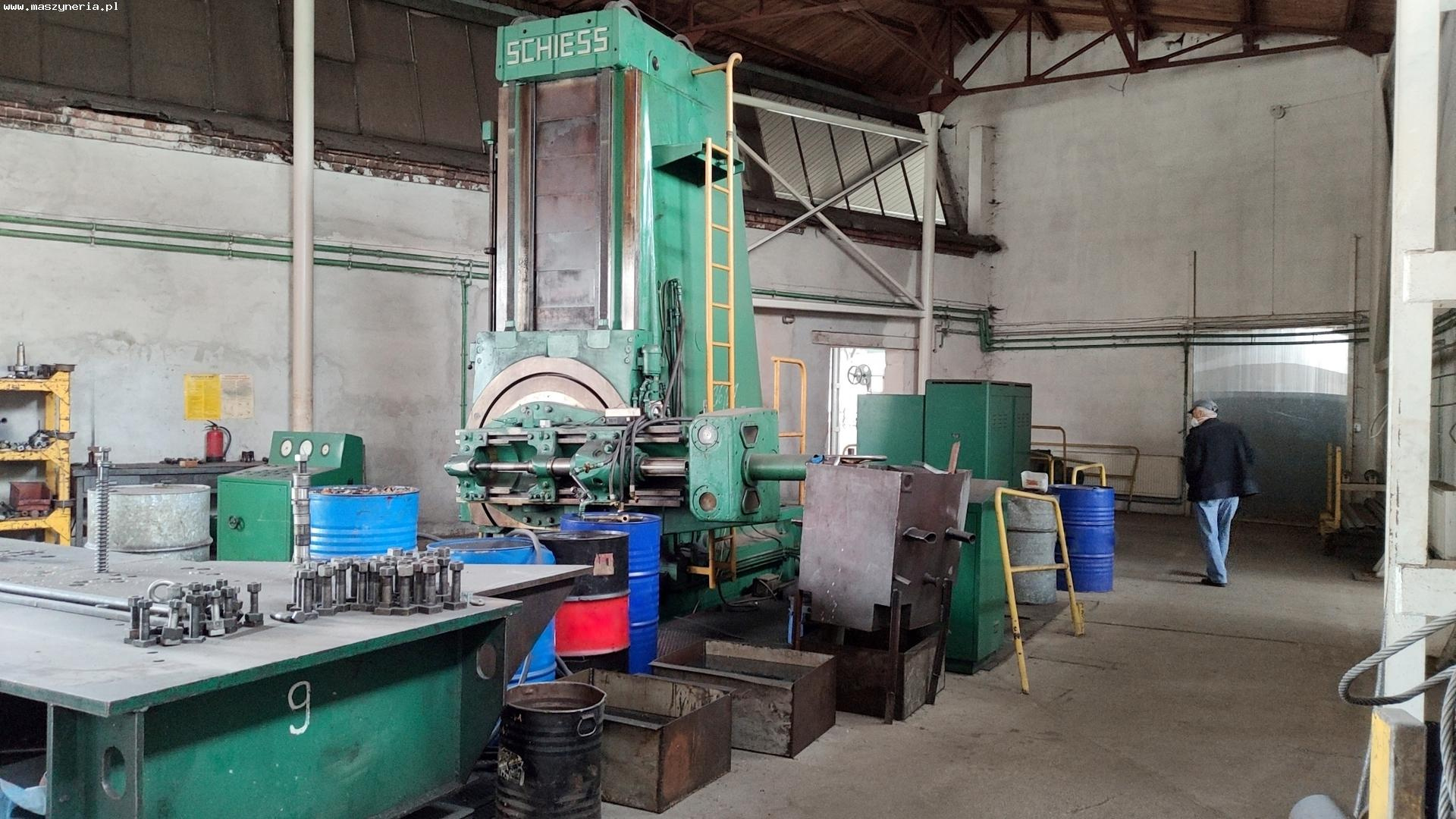

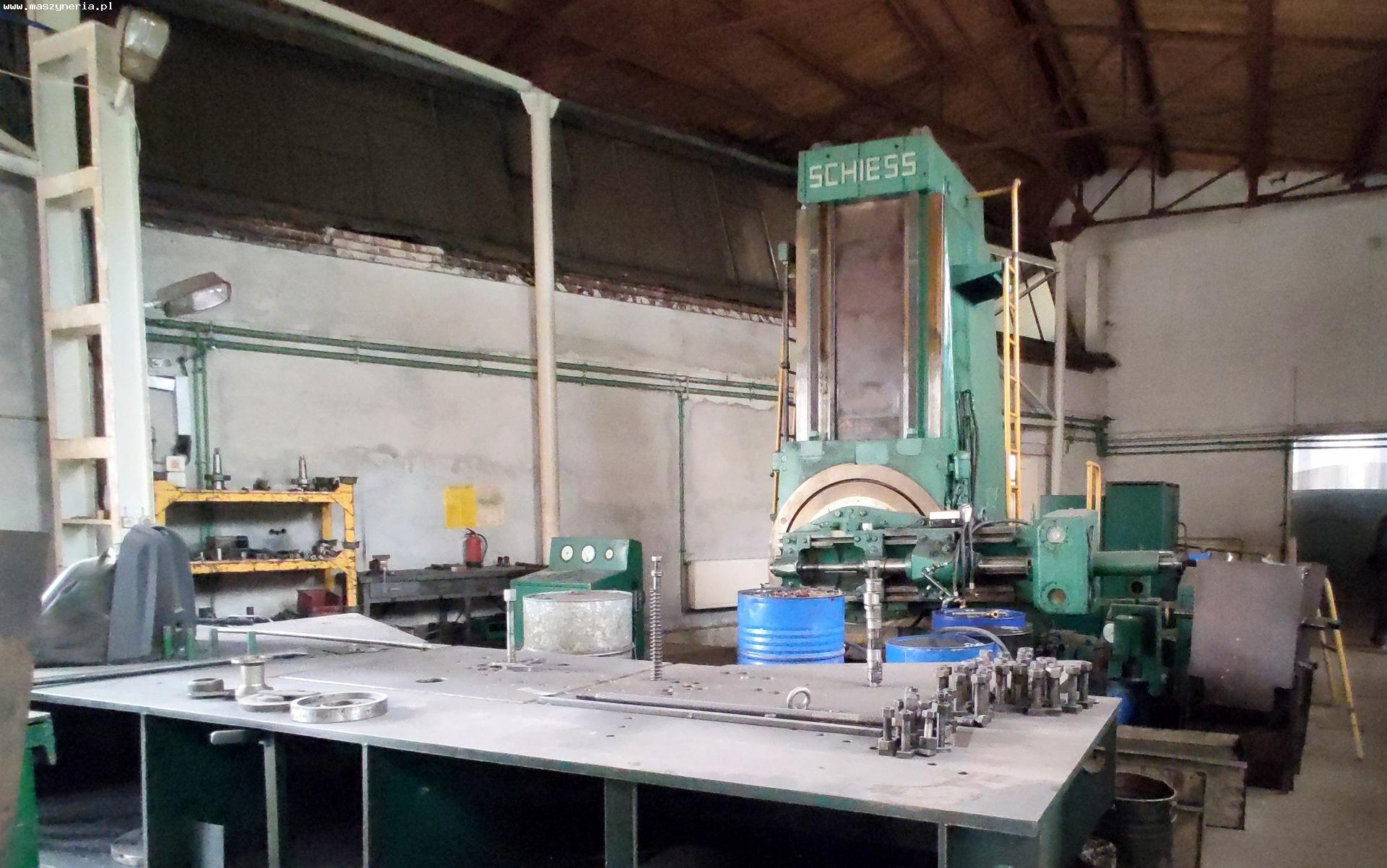

Зубофрезерный станок SCHIESS RF 30 Б/У - Продам в Czarne

Зубофрезерный станок SCHIESS RF 30 это специализированный станок для обработки больших зубчатых колес.

Технические данные фрезерного станка SCHIESS RF 30

• наибольший диаметр фрезеруемой заготовки: 3500 мм
• наибольший диаметр фрезеруемой детали по методу окружности и с шагом зубьев до 45 3000 мм
• наименьший диаметр фрезеруемой детали: 60 мм
• наибольшая вертикальная регулировка суппорта фрезерного станка: 2000 мм
• максимальная нагрузка на диск патрона: 25 т
• внешний диаметр зажимного стола зажимного диска: 1980 мм
• внешний диаметр зажимного диска 2200 мм
• диаметр сменного червячного колеса: около 2000 мм
• средний шаг хода червяка: 8.Pi
• отверстие зажимного диска: 500 мм
• глубина отверстия: прибл. 1000 мм
• наибольший диаметр зуборезной фрезы: 320 мм
• наибольший диаметр дисковой фрезы: 360 мм
• наибольший шаг зубьев (наклон к оси колеса): 45 градусов
• диаметр фрезерного шпинделя в передних подшипниках: 150 мм
• вращение фрезерного шпинделя: 6-69 об/мин.
• вращение двигателя главного привода: 690-2250 об/мин.
• мощность главного двигателя: 18 кВт
• подача фрезерного суппорта на один оборот диска патрона, для фрезерования по окружности: 0,16-8
• подача фрезерного шибера на один оборот фрезерного диска, для фрезерования с одним шагом: -0,16-8
• скорость подачи фрезерного ползуна на один оборот диска патрона, для фрезерования червячной передачи: 0,08-4
• вращение диска патрона при настройке станка на работу: 0,7-1,8 об/мин
• вращение двигателя для быстрой переналадки: 700-2100 об/мин.
• мощность двигателя для быстрой переналадки: 8 кВт
• быстрая переналадка суппорта фрезерного станка: 150-450 мм/мин.
• быстрая смена траверсы: 150-400 мм/мин.
