Продам линия автоматического монтажа компонентов Б/У в Минске

Продается линия автоматического монтажа компонентов:

- Автоматический трафаретный принтер TWS Automation SR-3200EVO (Италия) – август 2018 г.в.

- Автомат установки компонентов Fritsch PlaceAll 610 (Германия) – декабрь 2014 г.в.

- Конвекционная печь iemme PLUS 14 (Италия)   – декабрь 2014г.в.

Состояние близко к идеальному (минимальная эксплуатация). Цена: 425т BYN (170т.$), Торг.

Местонахождение: Республика Беларусь, Минск.

Телефон: +375295030773, Андрей.

Автоматический трафаретный принтер TWS Automation SR-3200EVO.

Описание

SR-3200EVO является автоматическим устройством, предназначенным для нанесения паяльной пасты на плату методом трафаретной печати в условиях средне- и крупносерийного производства, а также в мелкосерийном производстве, требующем автоматизации для высокой точности и повторяемости процесса трафаретной печати.

Отличительной особенностью данной модели принтера является возможность оснащения автоматическим загрузчиком/разгрузчиком печатных плат из магазина, что значительно упрощает работу оператора принтера, увеличивает производительность устройства и качество трафаретной печати; также возможно дооснастить принтер системой 2D контроля отпечатка паяльной пасты и системой автоматической протиркой трафарета.

Ещё одним усовершенствованием стали новые прецизионные моторы безщёточного типа и магнитные энкодеры. Это позволило достичь высокой точности совмещения трафарета с печатной платой и обеспечить бесшумную работу принтера.

Отличительные особенности:

·         автоматическая загрузка/выгрузка плат;

·         прецизионные моторы безщеточного типа;

·         магнитные энкодеры;

·         автоматическая коррекция реперных точек и совмещения;

·         двойной металлический ракель;

·         регулировка скорости перемещения ракелей;

·         регулировка давления ракелей;

·         универсальные магнитные держатели для двухсторонних плат;

·         программируемая скорость разделения трафарета и платы;

·         автоматическое совмещение трафарета и платы;

·         промышленный компьютер с ПО LINUX

Области применения: применяется в технологии поверхностного монтажа для нанесения паяльной пасты на печатные платы методом трафаретной печати.

Опции:

·         система 2D контроля отпечатка паяльной пасты;

·         система автоматической протирки трафарета;

·         набор вакуумных держателей платы;

·         металлические ракели 150 мм, 350 мм и 400 мм;

·         четырехсторонняя рамка для натяжения трафарета TWS-100.

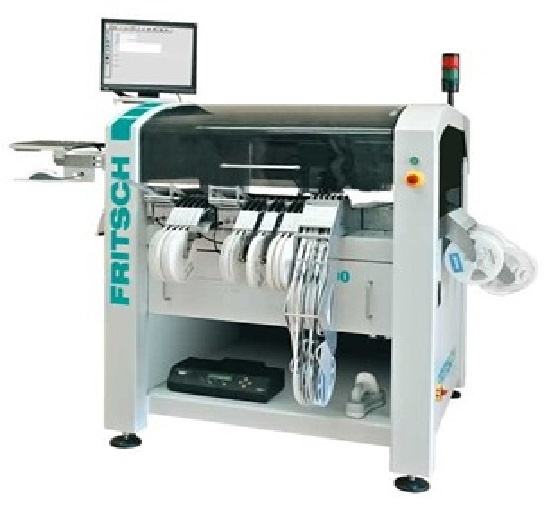

Автомат установки компонентов Fritsch PlaceAll 610

Автомат установки компонентов Fritsch PlaceALL 610 имеет модульную структуру и обеспечивает высокую производительность — монтаж до 10500 компонентов в час (с 2-я установочными головками). Прочная и устойчивая к воздействиям конструкция гарантирует точное выполнение операций с высокой плотностью монтажа, работу с микросхемами с малым шагом и BGA, а так же чип-компонентами от 01005.

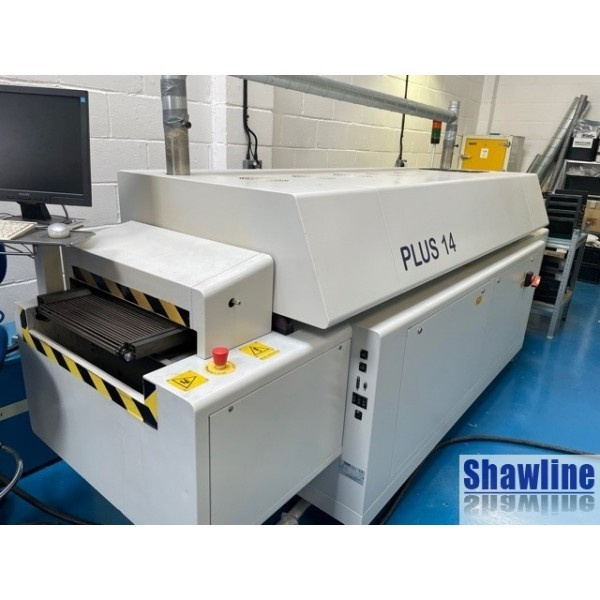

Ковекционная печь iemme PLUS 14  – декабрь 2014г.в.

 Конвейерная печь Plus 14 – мощная, полностью конвекционная печь, с 7 раздельными зонами с управляемой температурой. Температура в каждой зоне может регулироваться в пределах от 50° до 300° при помощи отдельных конвекционных модулей нагрева сверху и снизу в каждой зоне. На выходе печи в рабочем туннеле предусмотрена сдвоенная зона активного охлаждения печатного узла после пайки с контролем температуры и управляемой производительностью.

Конвекционный нагреватель и система охлаждения

Нагреватель конвекционного типа состоит из 12 стандартных модулей шириной 310 мм. Общая длина 6 зон нагрева- 1860 мм, в туннеле общей длиной 2655 мм. Все температурные зоны управляются раздельно сверху и снизу. Точность поддержания температуры в зоне нагрева ±2 °С. Две зоны охлаждения, длиной 250 мм каждая, расположены в общем туннеле и имеют контроль температуры и управляемую производительность вентиляторов. Гибкие настройки печей серии PLUS и конструктивный дизайн нагревателей позволяют производить пайку как очень легких компонентов, так и тяжелых больших микросхем с мелким шагом выводов при одностороннем и двухстороннем монтаже. При необходимости есть возможность отрегулировать профиль таким образом, чтобы обеспечить монтаж тяжелых элементов с двух сторон платы, и избежать их падения при пайке второй стороны платы. Для наиболее равномерного распределения воздушного потока в зонах нагрева применены воздухораспределители, представляющие собой стальной лист со специальной перфорацией и прорезями. Данная технология позволяет достичь эффективного распределения воздушного потока и препятствовать теневым и отражающим эффектам в области компонентов, а также точно и стабильно выдерживать заданный температурный профиль. В стандартный комплект поставки входят термопары и программа для отработки термопрофиля (термопрофайлер), дающая возможность получить график на экране компьютера, а также видеть параметры процесса в реальном времени. Совокупная мощность нагревателей 32 кВт, в нормальном режиме энергопотребление составляет всего 8-10 кВт за счет интеллектуальной системы управления. Печь Plus 14 может быть укомплектована системой пайки в среде азота для получения высокого качества паяных соединений для ответственных изделий с контролем расхода азота.

Конвейер

Печь может быть оснащена сетчатым, цепным или комбинированным конвейером. В исполнении с цепным конвейером печь может быть доукомплектована системой поддержки печатного узла по центру. При оснащении печи комбинированным конвейером есть возможность встроить ее в производственную линию, не теряя возможность работы с мелкими сериями и опытными образцами. Возможна пайка изделий высотой до 40 мм и шириной до 407 мм, при полной ширине конвейера 457 мм. Конвейерная система надежна и не требует специального обслуживания, имеет встроенную систему смазки (для цепного конвейера).

Система управления

Система управления печи Plus14 имеет ряд преимуществ. Предусмотрены все необходимые опции для работы в составе конвейерной линии- интерфейс удаленного управления LAN, память термопрофилей 99 ячеек, память истории ошибок, вывод данных на принтер или на USB флеш-карту, система защиты паролем, возможность считывания штрихкодов с изделий, счетчик прохождения изделий. Для безопасности оператора имеется система аварийного отключения, а также возможность использования штатного источника бесперебойного питания для защиты от сбоев. Предусмотрена система оптимизации энергопотребления, за счет которой достигается в нормальном режиме среднее энергопотребление 14-16 кВт в рабочем процессе. Технолог имеет возможность снять реальный профиль с печатного узла, прикрепив выносные термопары (3 шт в комплекте) к плате, а затем получить график на экране компьютера. Специальная программа для снятия термопрофиля и термопары 3 шт. входят в комплект поставки. Все рабочие параметры контролируются на дисплее компьютера в реальном времени. Точность регулировки температуры в каждой зоне ±2°С.

Таким образом, сочетая в себе удобство использования, высокие рабочие характеристики и энергоэффективность, печь PLUS 14 является отличным решением для конвекционной пайки и подходит даже для очень сложных многослойных печатных плат при мелкосерийном и среднесерийном производстве и производстве ответственных изделий. Качество изготовления гарантирует европейский сертификат СЕ.
