Продам Технологическая линия филаментной намотки «Техкомпозит» в Челябинске
Производитель
Эс Ай Ди Инжиниринг / ТехКомпозит (Россия) Цена договорная
Нет в наличии / под заказ
Челябинск (Россия)
Состояние: Новый
Контакты
+79000261770
Детальное описание
Технологическая линия филаментной намотки «Техкомпозит» предназначена для намотки, посредством подачи пропитанных полиэфирной смолой нитей стеклоровинга на вращающуюся оправку, стеклопластиковых композитных емкостей и труб, внутренним диаметром от 600 мм до 5300 мм с
необходимой толщиной стенки и углами армирования.

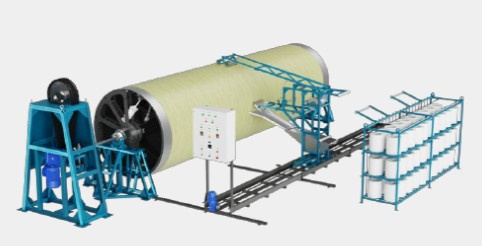

Линия намотки стеклопластиковых емкостей и труб включает:
1 Приводной узел оправки;
2 Направляющий ростверк для каретки;
3 Каретка с нитепропитывающим трактом;
4 Оправка разжимная с пневмоцилиндрами ⌀ 600-⌀ 5300;
5 Комплект опор для оправок ⌀600-⌀5300
6 Комплект стеллажей для размещения бобин стеклоровинга;
7 Устройство для снятия готового изделия с оправки;
8 Шкаф автоматической системы управления

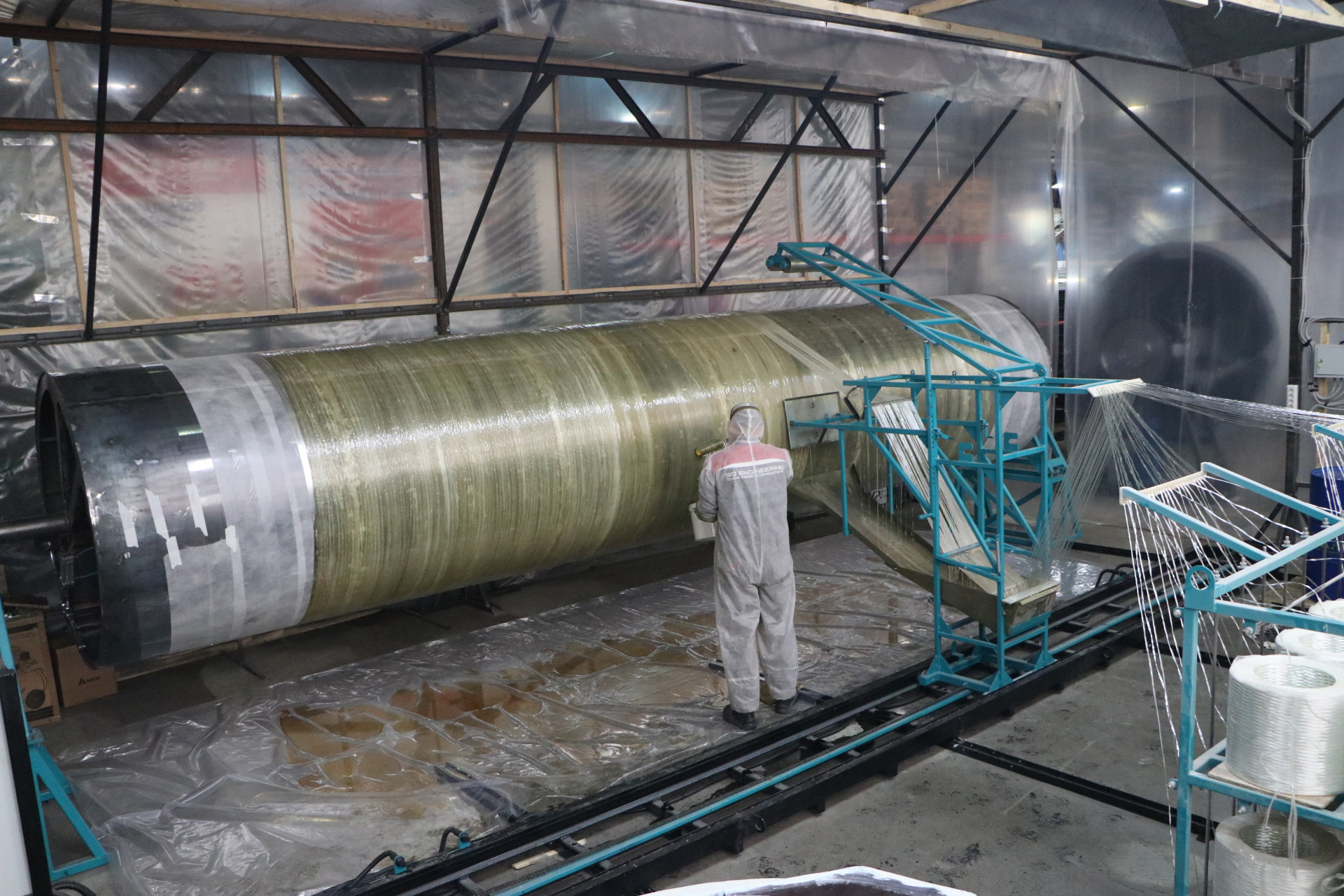

Краткое описание работы оборудования - cтеклоровинг из бобин, установленных на стеллаже, подается на индивидуальные натяжители нитей и с помощью нитепроводников собирается в пряди, которые подаются в нитепроводники каретки.
Во время прохождения пряди ровинга через нитепроводники каретки, производится его пропитка связующим, отжатие от излишек смолы и направление его выхода под заданным углом на оправку. После укладки ровинга на оправку происходит его прикатка и
скребком. Для намотки ленты стеклоткани дополнительно устанавливается бобина с пружинным тормозом.
Управление процессом намотки выполняется со шкафа управления, оборудованного кнопками управления, индикаторами частот, кнопкой аварийного стопа и реверса.
Оператор может изменять следующие параметры: частоту и направление вращения оправки и частоту перемещения каретки После намотки ёмкости и ее полимеризации, производится перестановка оправки со стоек на технологические подставки с резиновым основанием.
Оправку на подставках фиксируют ремнями. Далее подводом воздуха с компрессора производится сжатие пневмоцилиндров оправки и ее удаление с емкости при помощи лебедки.
Купить Технологическая линия филаментной намотки «Техкомпозит» в Челябинске
Создано 09.12.2021 Изменено 08.08.2022
