Продам Токарно-винторезный станок 16К25 РМЦ 1000мм в Москве
8 910 645-28-45
7 499 390-85-04
Россия, Москва и Московская обл., Москва, 123060, г. Москва, вн.тер.г. Муниципальный Округ Щукино, ул. Берзарина, д. 36, стр. 2
Детальное описание

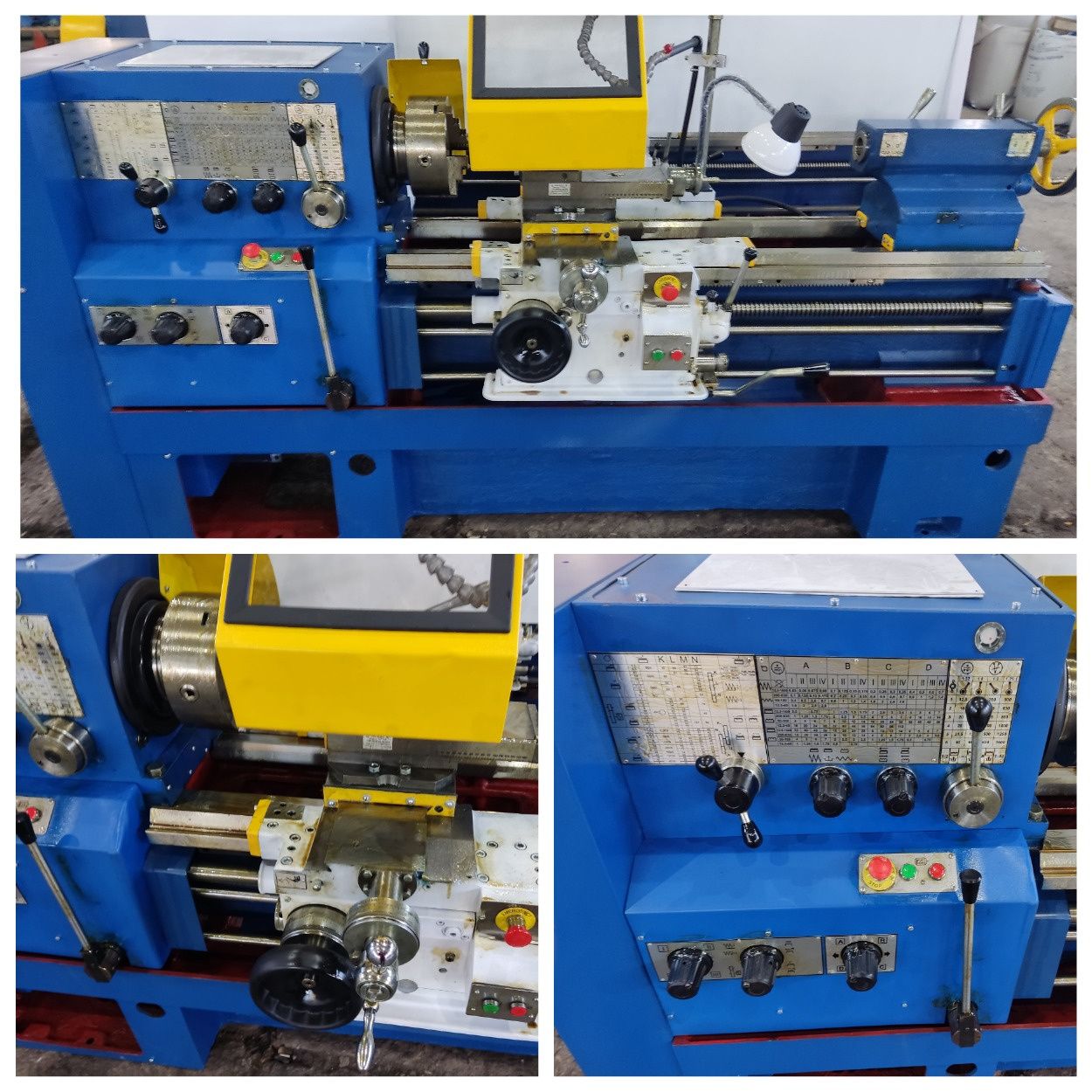

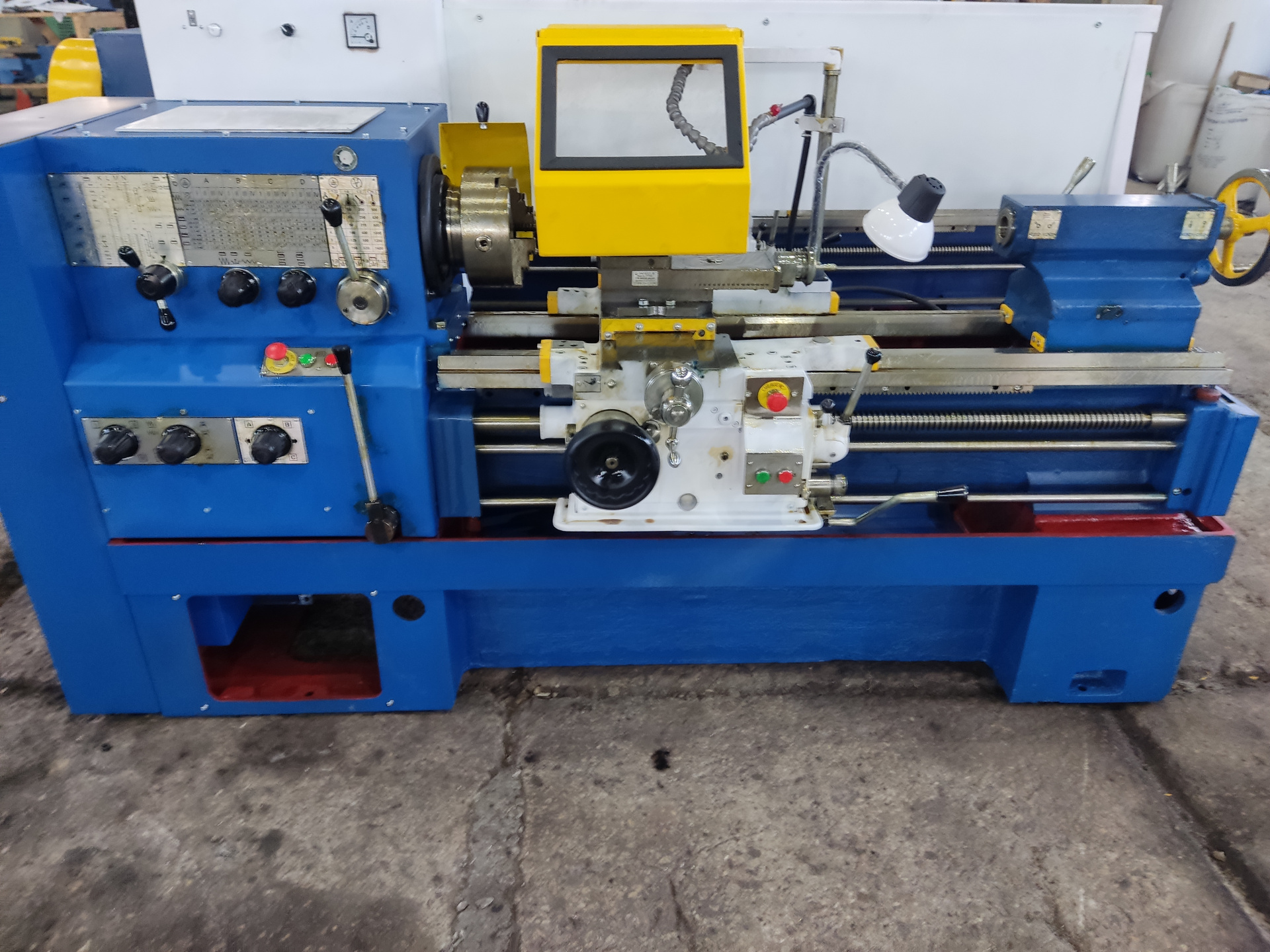

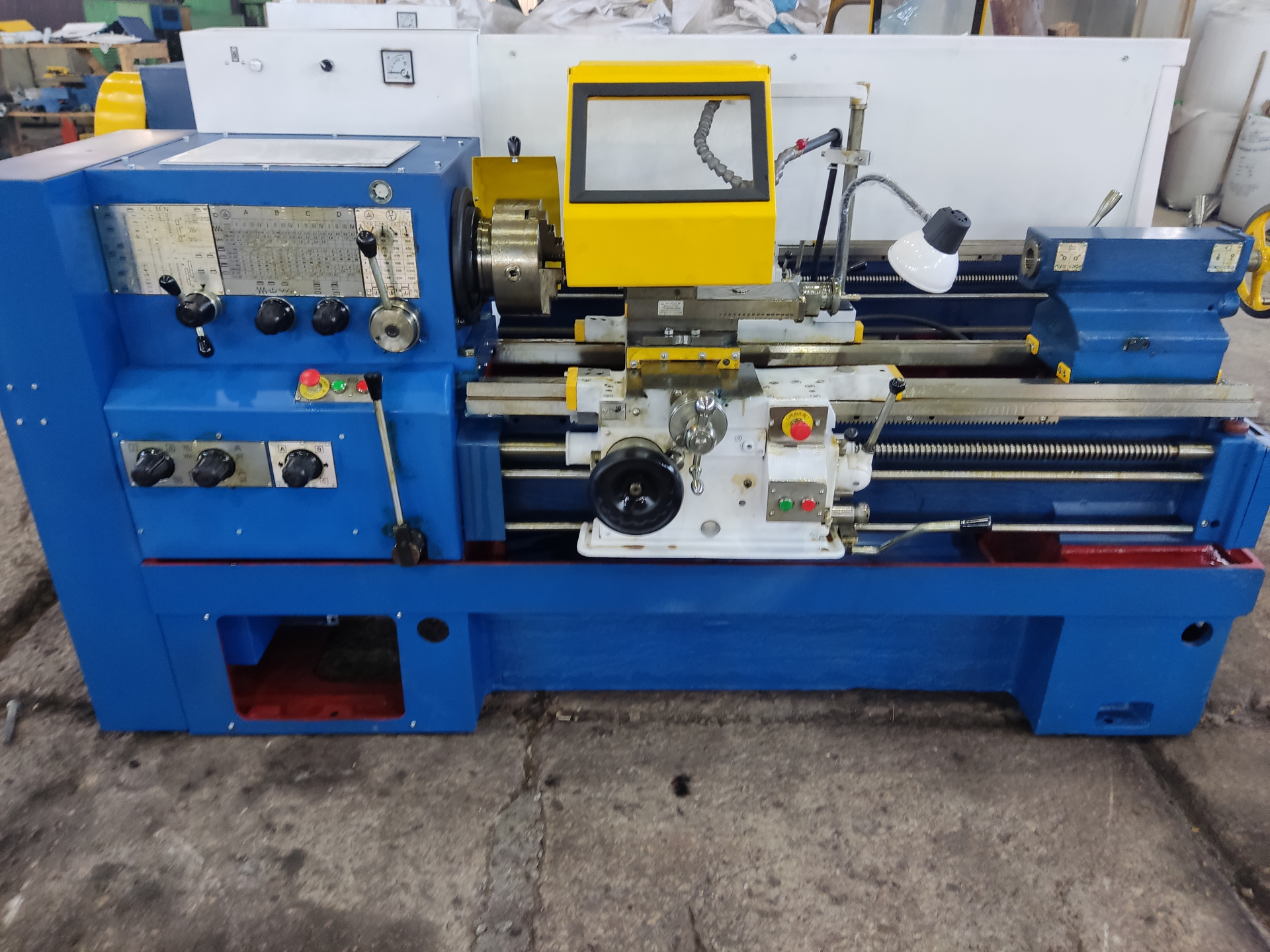

Токарно-винторезный станок 16К25 РМЦ 1000мм
предназначен для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, а также сверления, зенкерования, развертывания,и т.п. Отклонение от цилиндричности 7 мкм, конусности 20 мкм на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм - 16 мкм.
Токарно-винторезный станок 16К25 являетсяоблегченной версией станка 16К20 с увеличиным диаметром обрабатываемой детали. Диаметр обрабатываемой детали увеличился с 400мм. до 500мм.

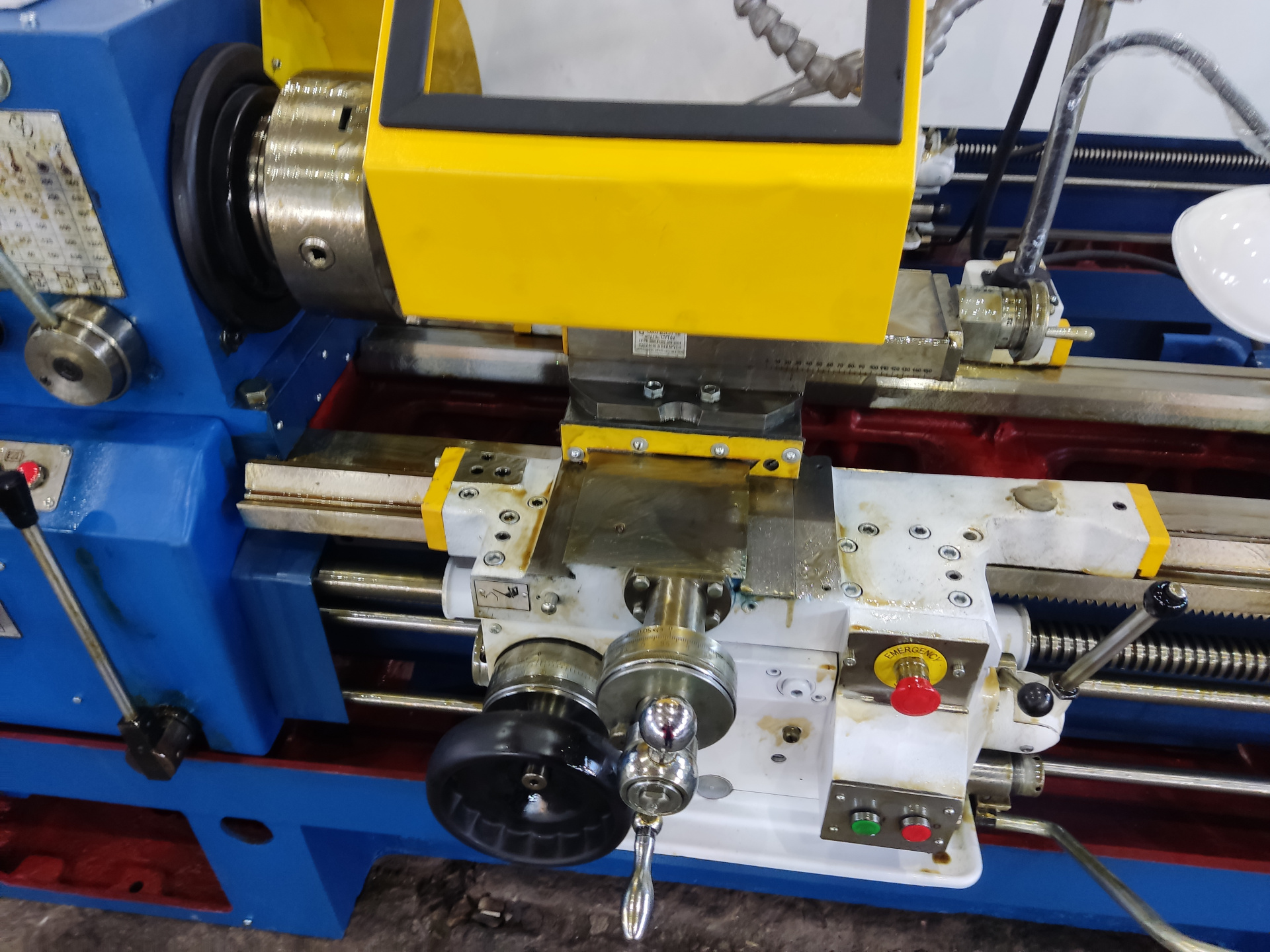

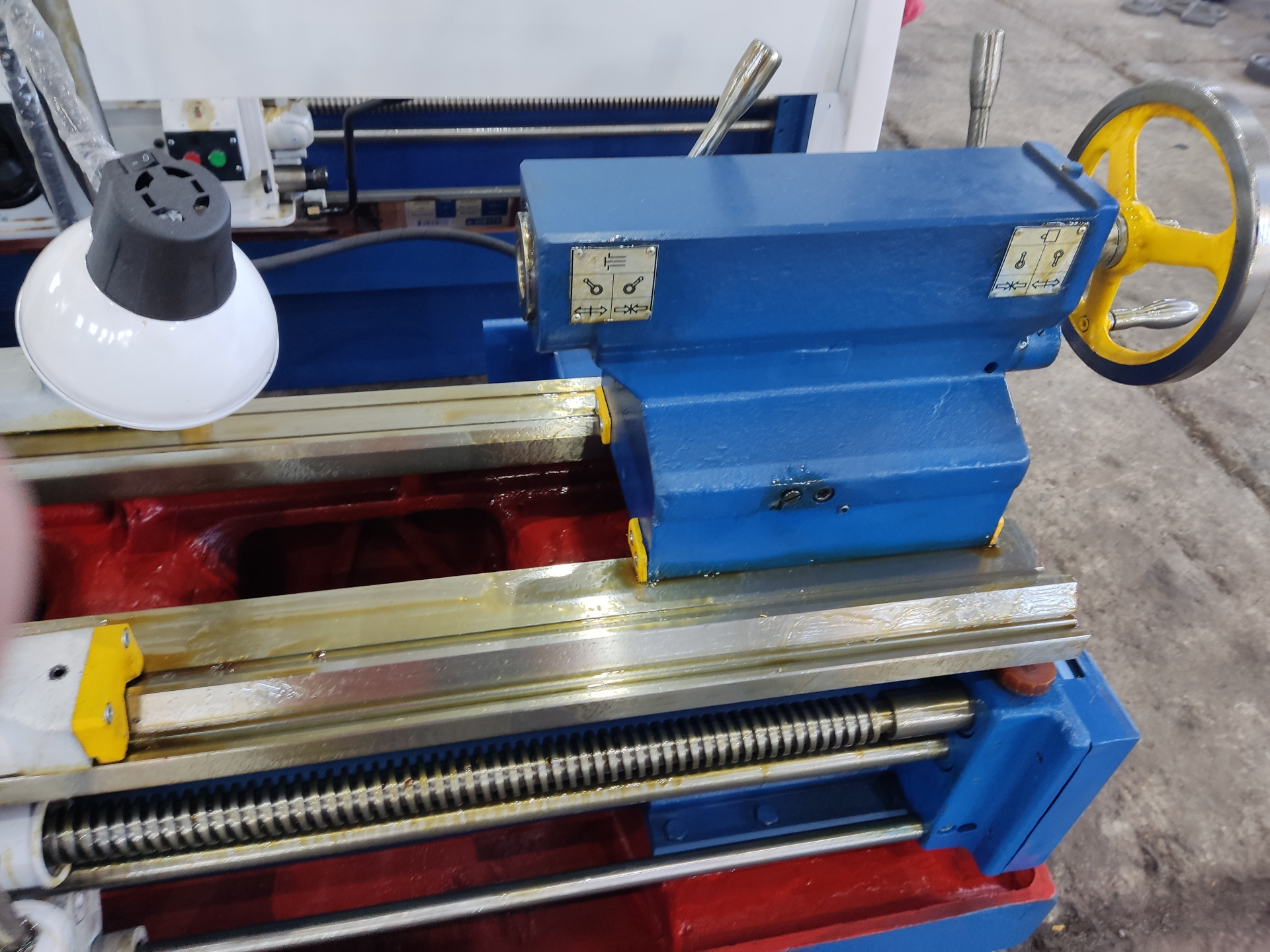

Станки оснащены механическим фрикционом, приводом быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие станины закалены HRCэ 49...57.
Техническими параметрами, по которым классифицируют токарно-винторезные станки, являются наибольший диаметр D обрабатываемой заготовки (детали) или высота Центров над станиной (равная 0,5 D), наибольшая длина L обрабатываемой заготовки (детали) и масса станка. Ряд наибольших диаметров обработки для токарно-винторезных станков имеет вид: D = 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 и далее до 4000 мм.
Наибольшая длина L обрабатываемой детали определяется расстоянием между центрами станка. Выпускаемые станки при одном и том же значении D могут иметь различные значения L. По массе токарные станки делятся на легкие - до 500 кг (D = 100 - 200 мм), средние - до 4 т (D = 250 - 500 мм), крупные - до 15 т (D = 630 - 1250 мм) и тяжелые - до 400 т (D = 1600 - 4000 мм).
Легкие токарные станки применяются в инструментальном производстве, приборостроении, часовой промышленности, в экспериментальных и опытных цехах предприятий. Эти станки выпускаются как с механической подачей, так и без нее.
Технические характеристики токарно-винторезного станка 16К25.
Наименование параметров | Ед.изм. | Величины |
Класс точности | Н | |
Наибольший диаметр обрабатываемой заготовки над станиной | мм | 500 |
Наибольший диаметр точения над поперечным суппортом | мм | 290 |
Наибольший диаметр обрабатываемого прутка | мм | 53 |
Наибольшая длинна обрабатываемого изделия | мм | 710, 1000, 1400, 2000 |
Предел числа оборотов шпинделя | об/мин | 12,5-1600 |
Пределы подач | ||
- продольных | мм/об | 0,05-2,8 |
- поперечных | мм/об | 0,025-1,4 |
Наибольшее усилие допускаемое механизмом подач на упоре | ||
- продольное | кгс | 800 |
- поперечное | кгс | 460 |
Наибольшее усилие допускаемое механизмом подач на резце | ||
- продольное | кгс | 600 |
- поперечное | кгс | 360 |
Мощность электродвигателя главного движения | кВт | 11 |
Габариты станка (Длинна) | ||
- длинна | мм | 2505, 2795, 3195, 3795 |
- ширина | мм | 1190 |
- высота | мм | 1500 |
Масса станка | кг | 2925, 3095, 3315, 3775 |
