Продам Токарно-винторезный-(трубообрабатывающий) станок мод. СА564С150Л-02 в Москве
8 910 645-28-45
7 499 390-85-04
Россия, Москва и Московская обл., Москва, 123060, г. Москва, вн.тер.г. Муниципальный Округ Щукино, ул. Берзарина, д. 36, стр. 2
Детальное описание

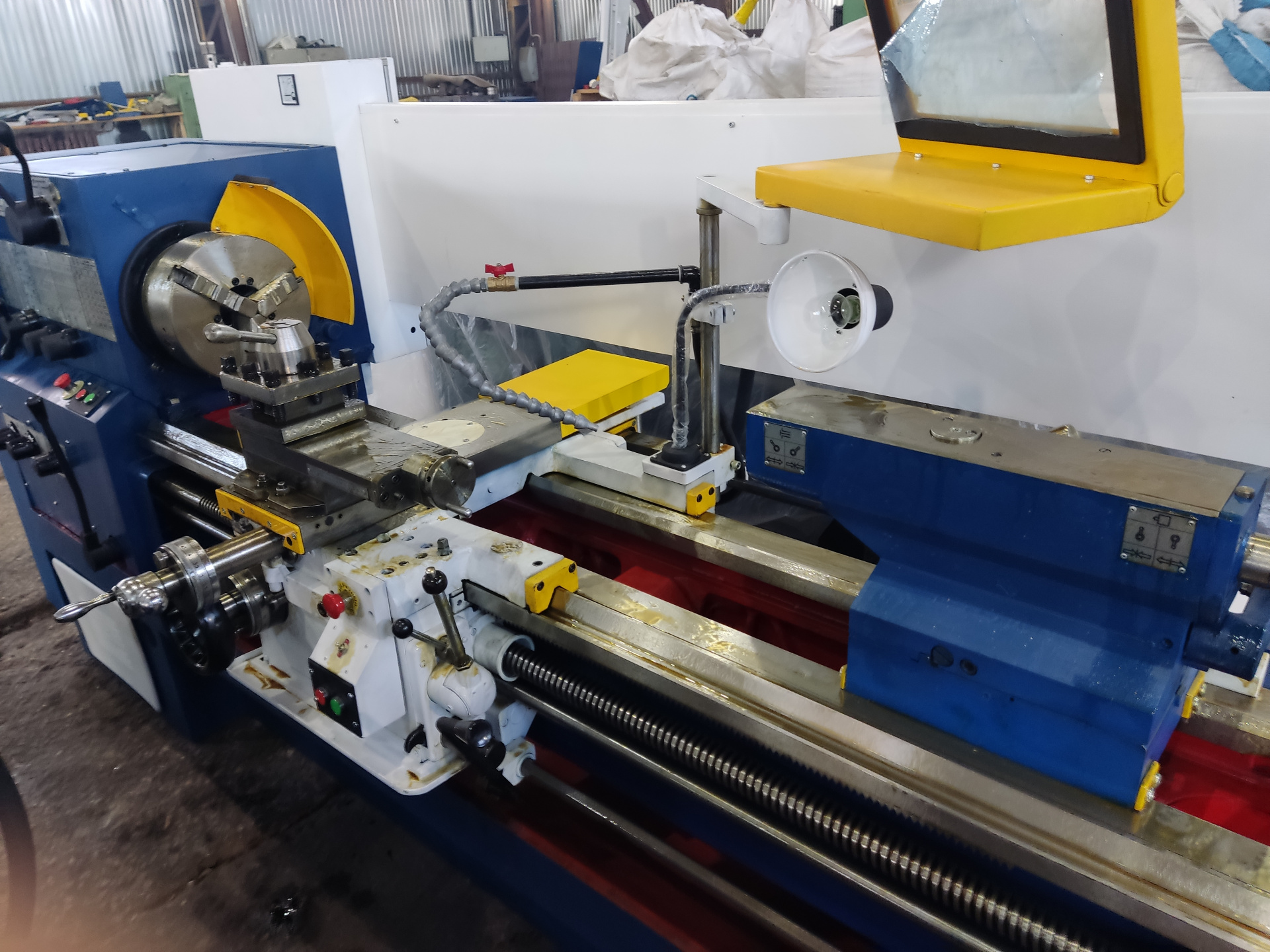

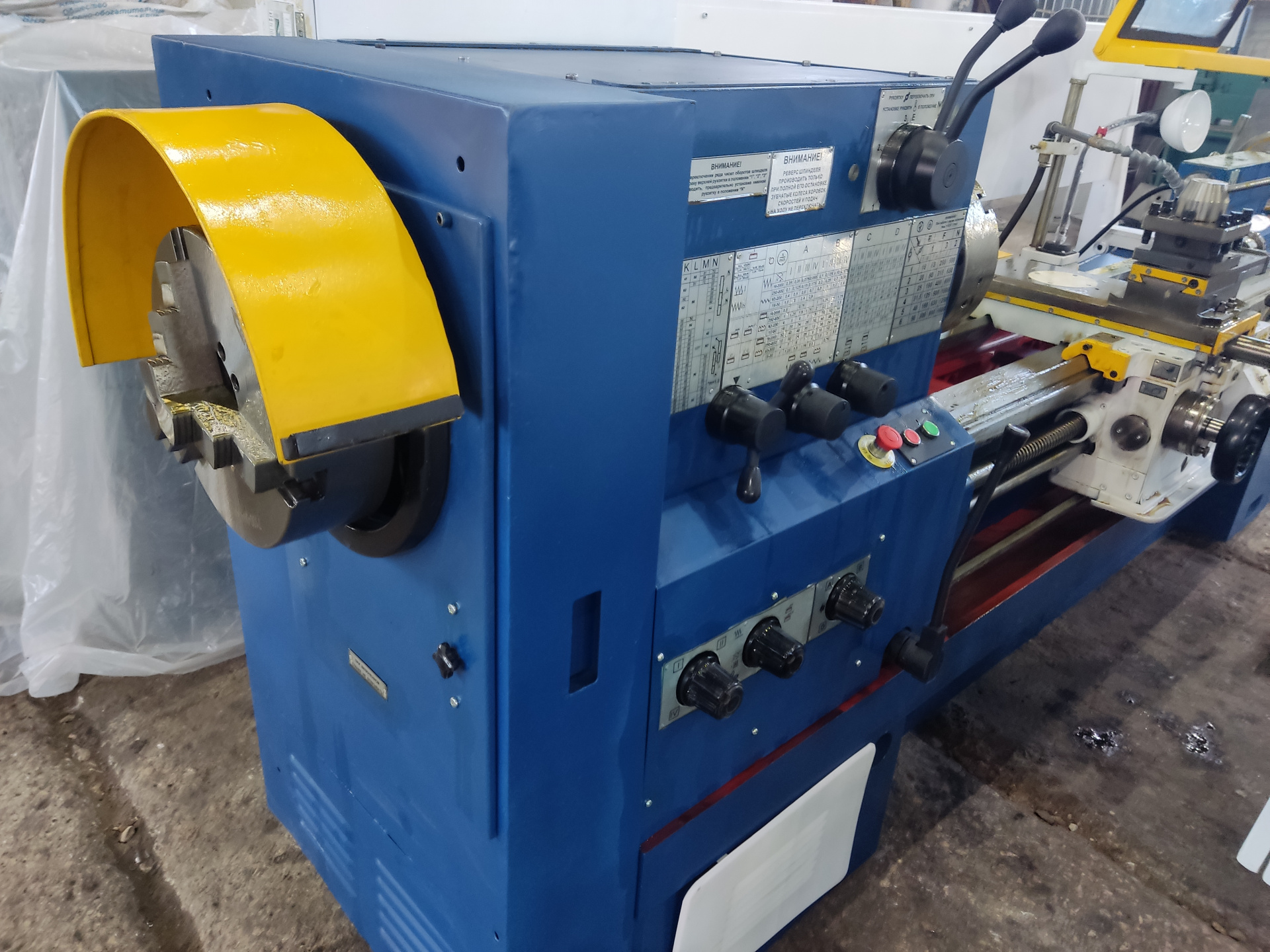

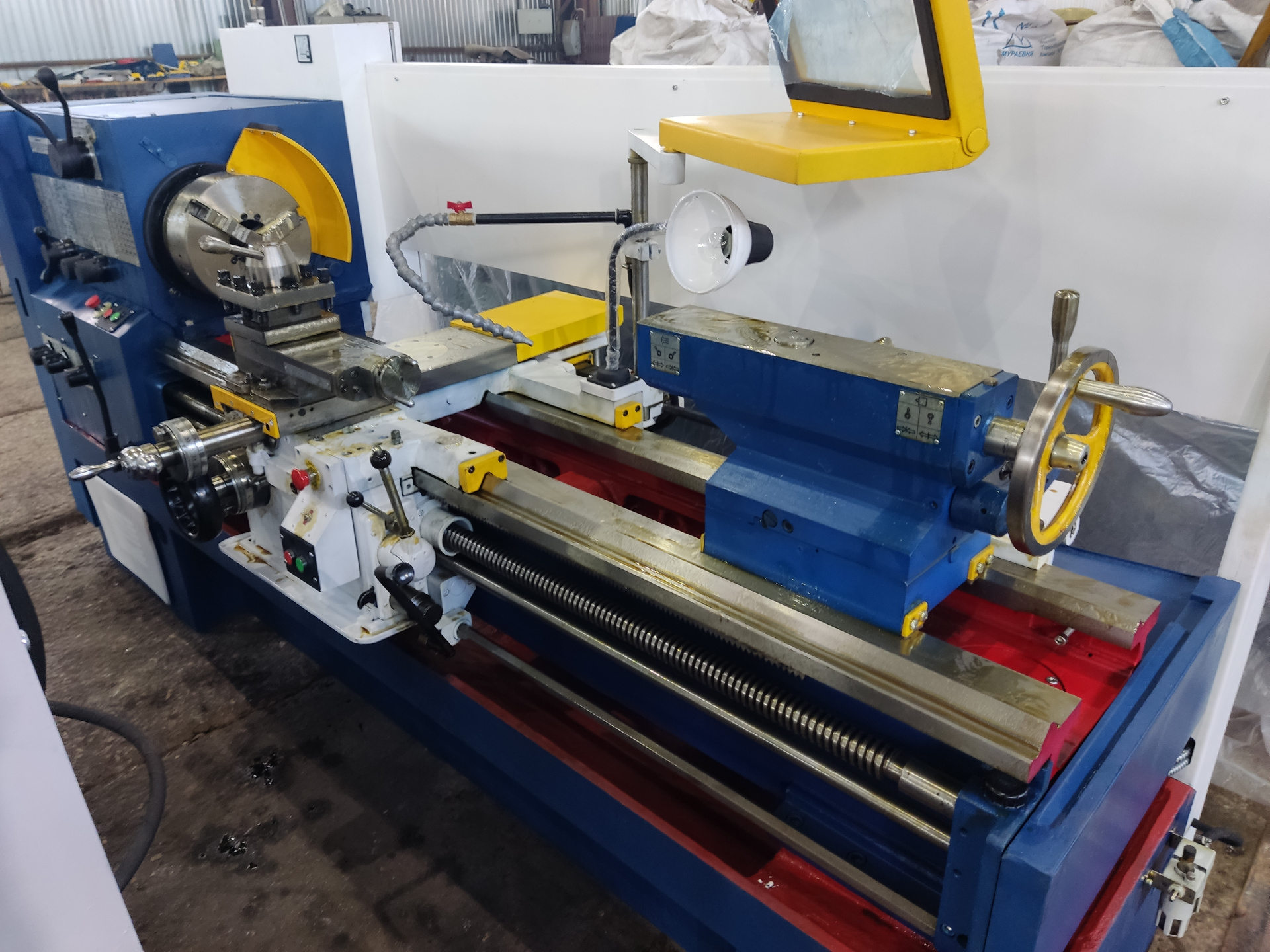

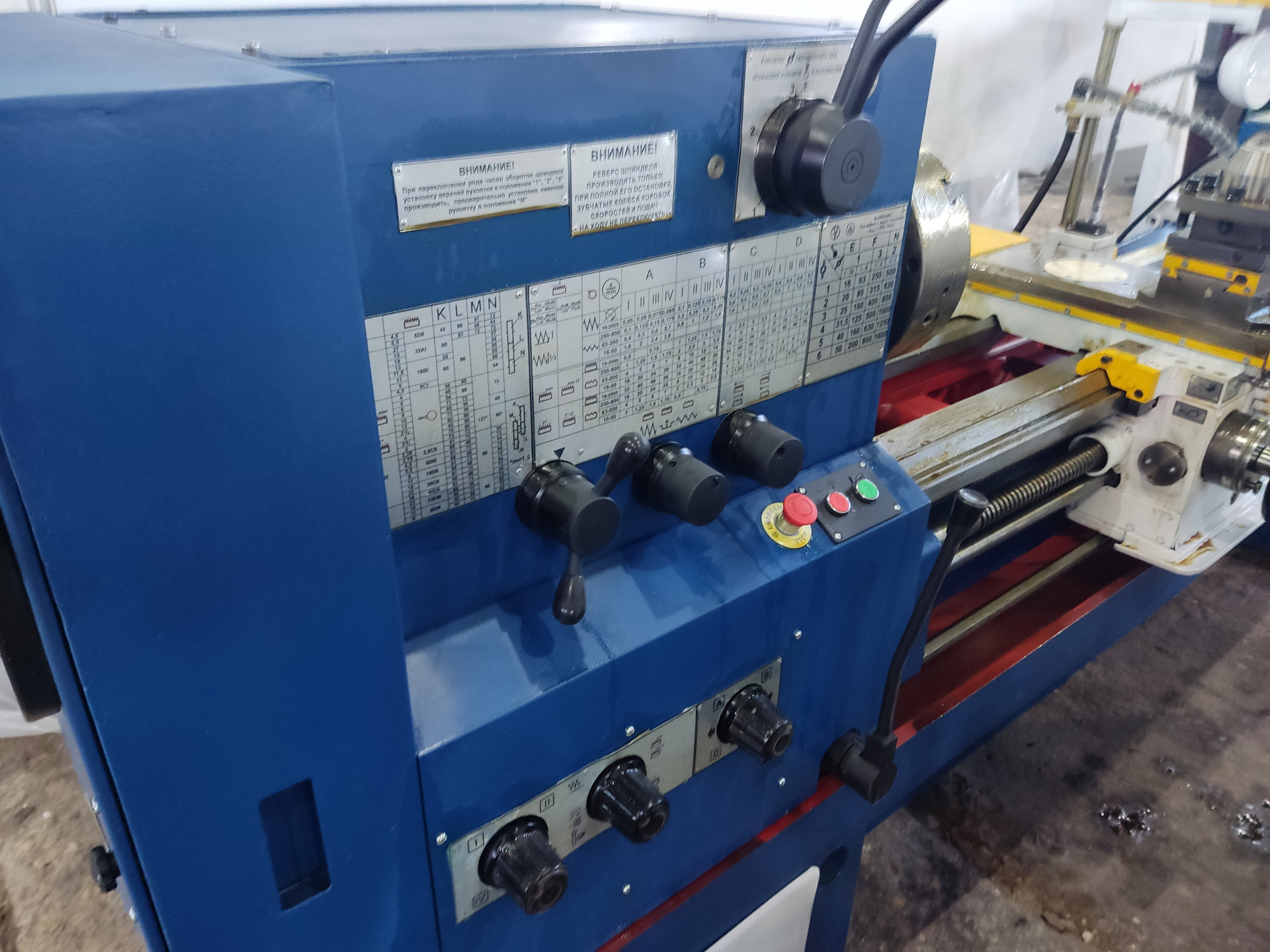

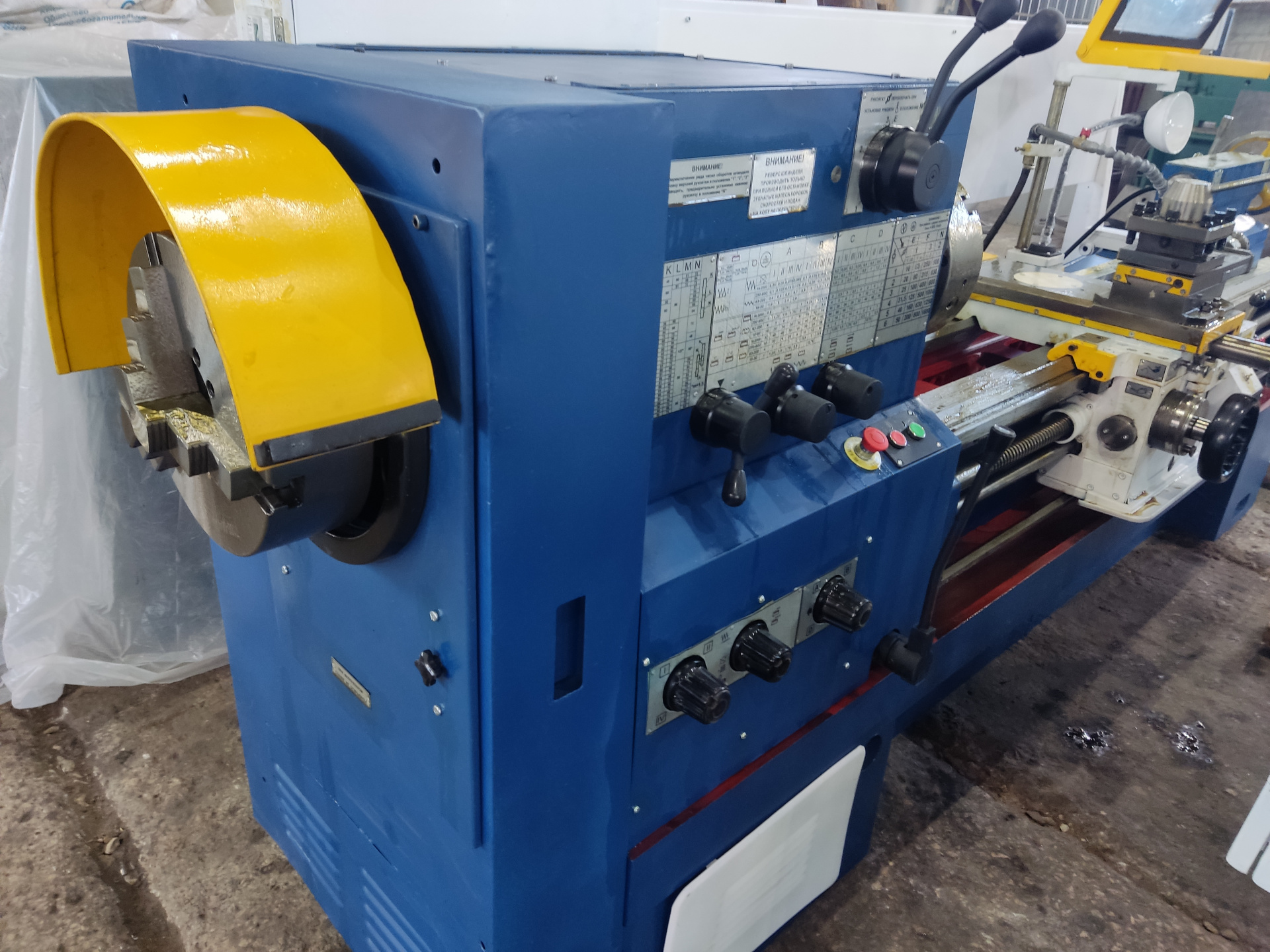

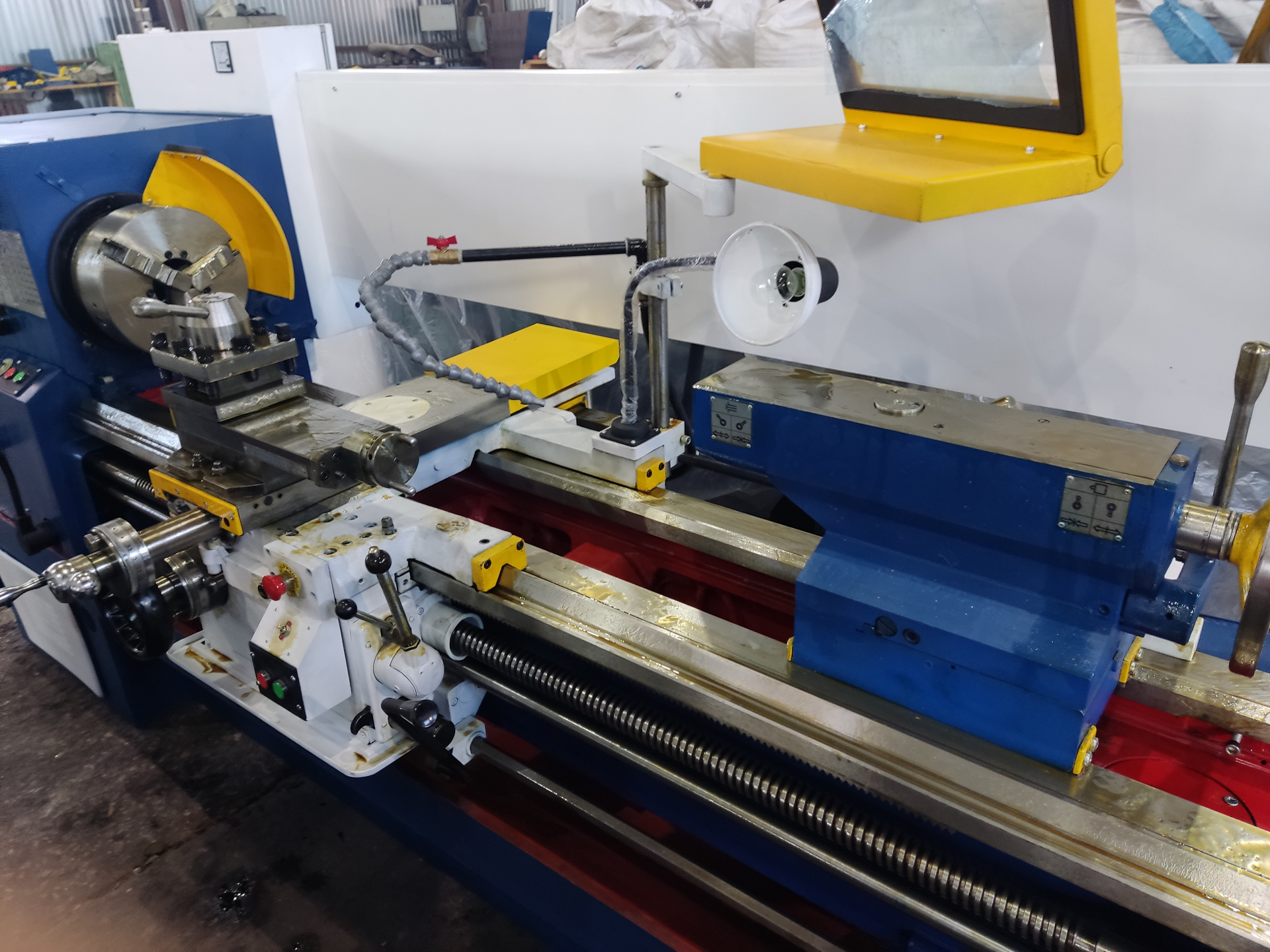

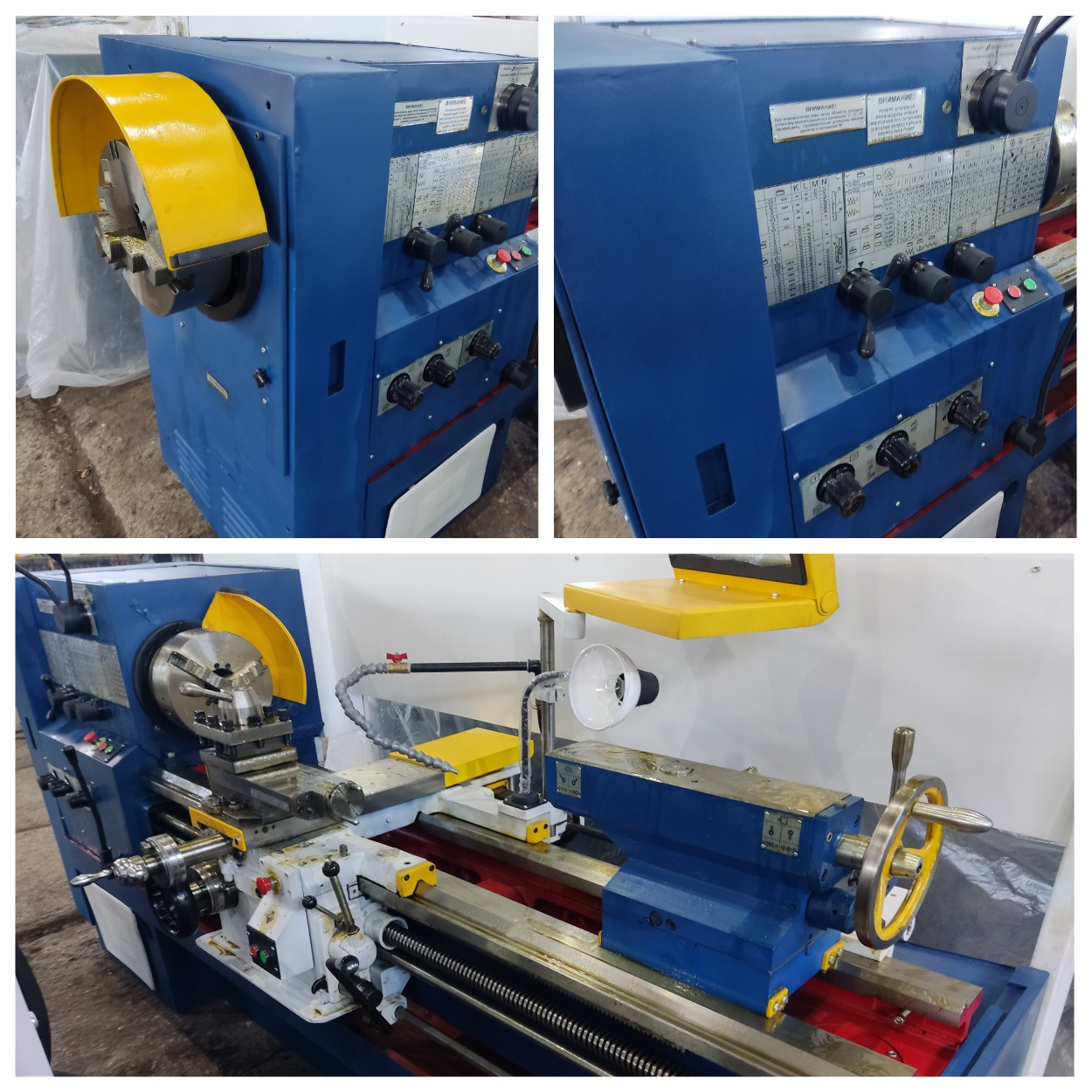

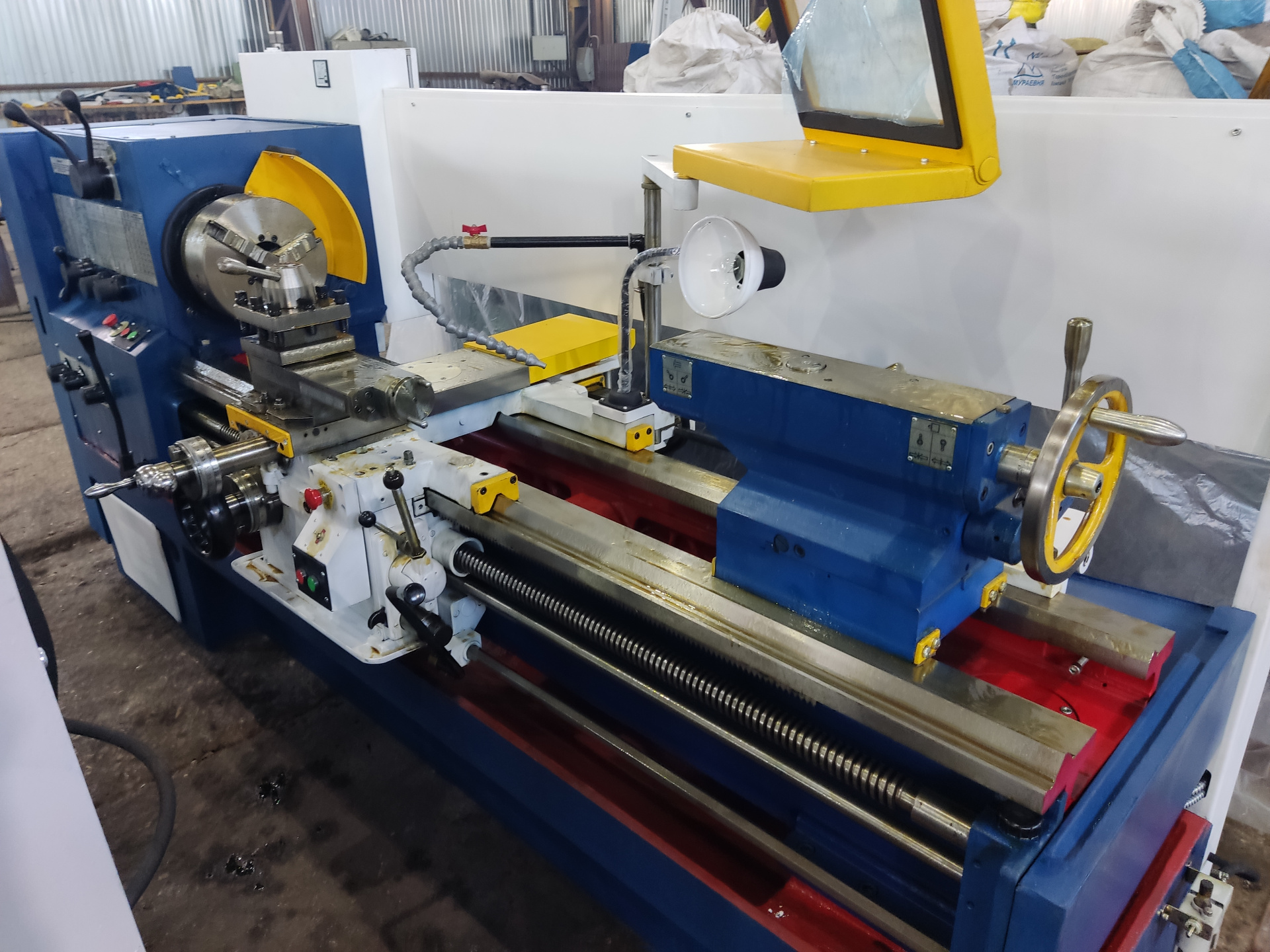

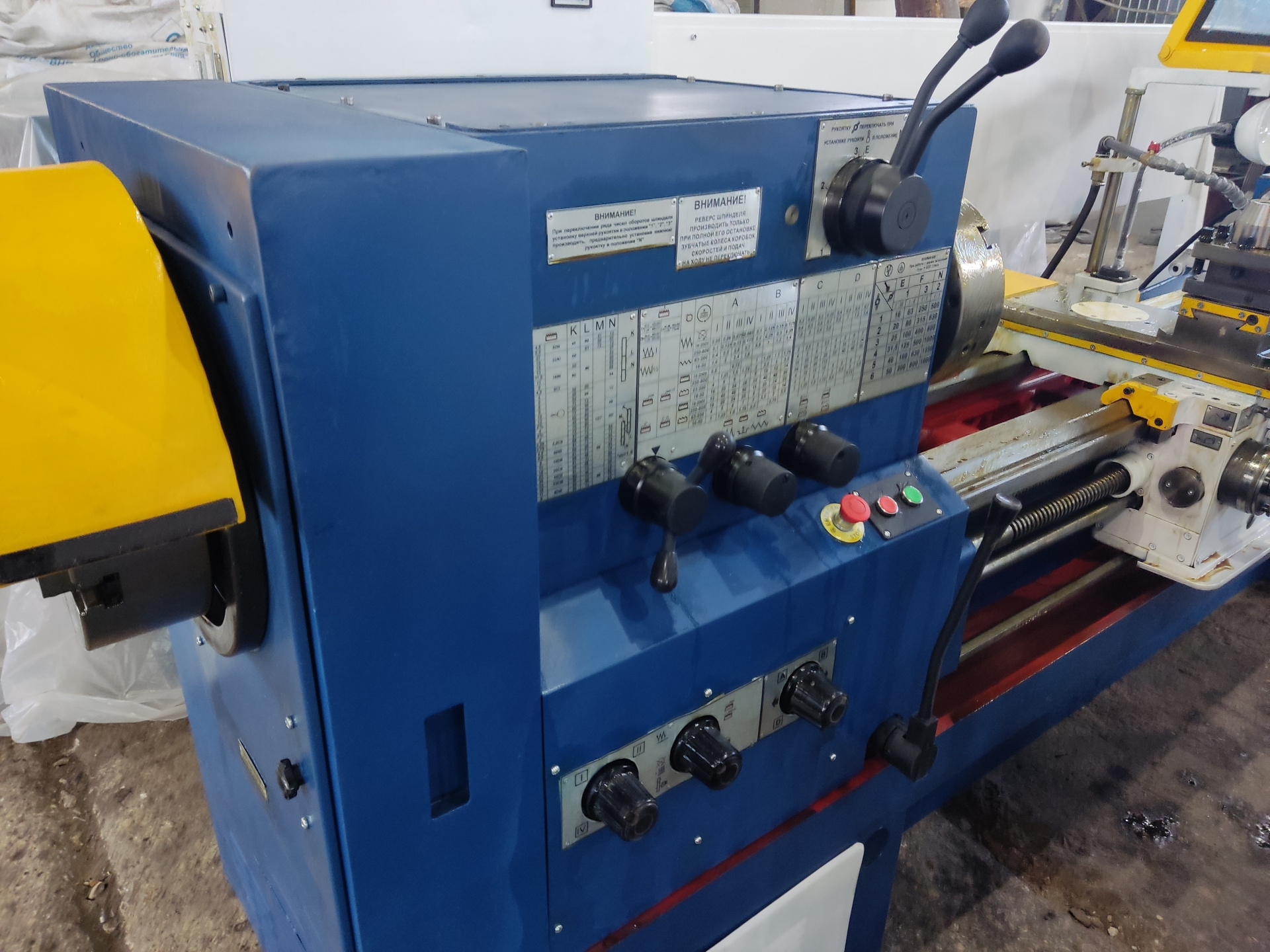

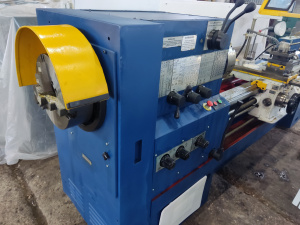

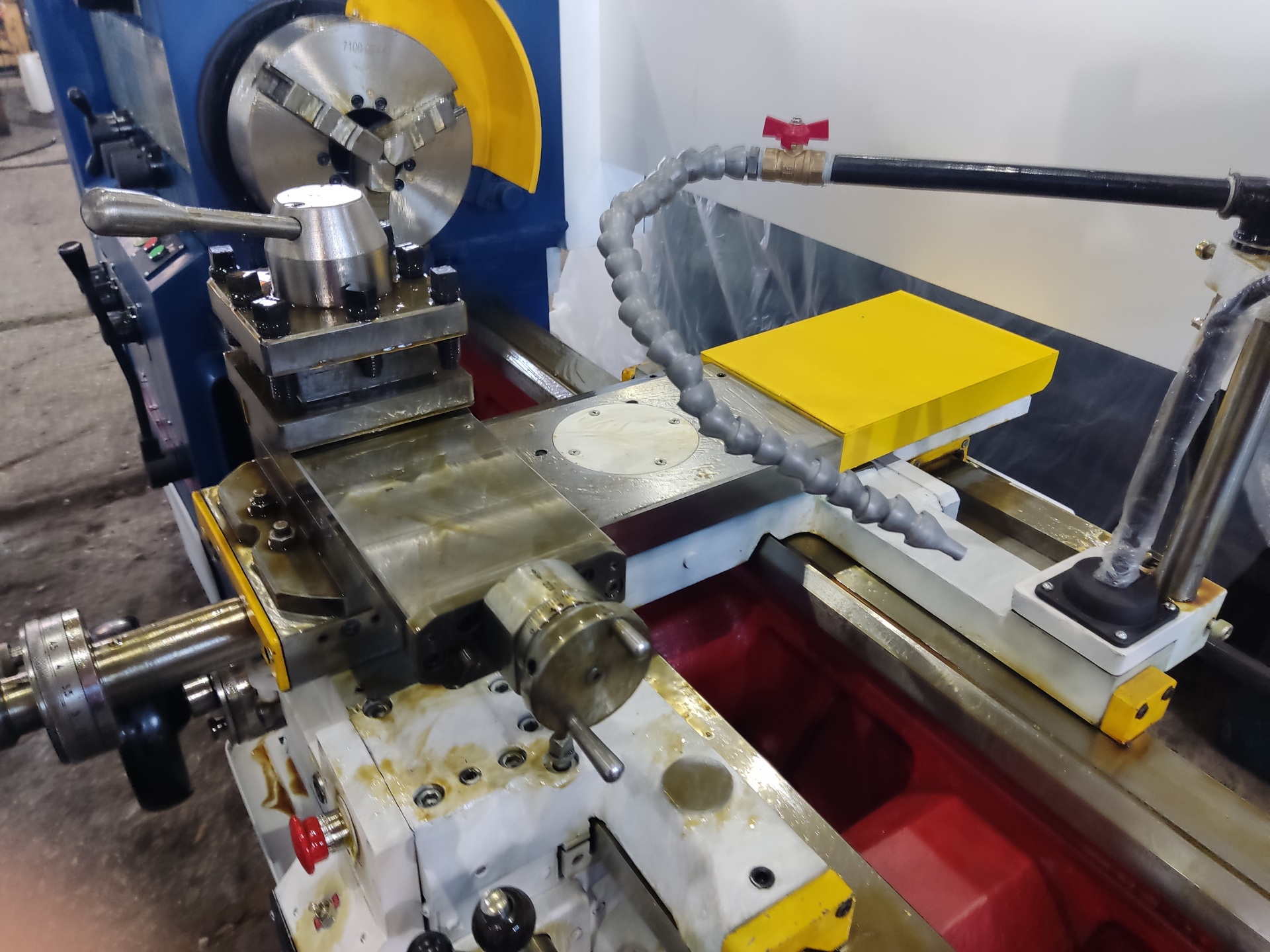

Токарно-винторезный-(трубообрабатывающий) станок мод. СА564С150Л-02
Станки токарно-винторезные универсальные повышенной точности моделей СА564 предназначены для выполнения самых разнообразных токарных работ, в т.ч. по обработке труб, а также для нарезания метрической, дюймовой и питчевой резьб.
Отверстие в шпинделе 90мм., два патрона ф.315мм.,конусная линейка
Станки СА564 предназначены для обработки длинных деталей типа трубы или прутка. При большой длине в центрах используются подвижные или неподвижные люнеты.
| Наименование параметра | СА564 |
| Основные параметры станка | |
| Наибольший диаметр заготовки обрабатываемой над станиной, мм | 500 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 290 |
| Наибольший диаметр заготовки обрабатываемой над выемкой (Г), мм | 700 |
| Наибольшая длина устанавливаемой детали (РМЦ), мм | 1500 |
| Наибольшая масса обрабатываемого изделия в центрах, кг | 1300 |
| Наибольшая масса обрабатываемого изделия в патроне, кг | 300 |
| Наибольшая диаметр сверла для серления в стали, мм | |
| Шпиндель | |
| Конец шпинделя | К6 ГОСТ 12593 |
| Диаметр шпиндельного фланца, мм | 290 |
| Центр в шпинделе с конусом | Метрический 100 |
| Диаметр отверстия в шпинделе, мм | 90 |
| Частота вращения шпинделя, об/мин | 16..1600 |
| Количество прямых и обратных скоростей шпинделя | 22 |
| Наибольший крутящий момент на шпинделе, кНм | 1 |
| Суппорт. Подачи | |
| Наибольшее перемещение продольного суппорта, мм | |
| Наибольшее перемещение поперечного суппорта, мм | |
| Цена деления лимба поперечного суппорта, мм | 0,05 |
| Наибольшее перемещение резцовых салазок, мм | 150 |
| Диапазон продольных подач, мм/об | 0,05..2,8 |
| Диапазон поперечных подач, мм/об | 0,025..1,4 |
| Количество продольных/ поперечных подач | |
| Скорость быстрых перемещений продольных/ поперечных, м/мин | 3,8/ 1,9 |
| Пределы шагов метрических резьб, мм | 0,5..112 |
| Пределы шагов модульных резьб, модуль | 0,5..112 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 56..0,5 |
| Пределы шагов питчевых резьб, питч диаметральный | 56..0,5 |
| Задняя бабка | |
| Наибольшее перемещение пиноли задней бабки, мм | 150 |
| Центр пиноли задней бабки | Морзе 5 |
| Цена деления либа перемещения пиноли задней бабки, мм | 0,1 |
| Электрооборудование | |
| Электродвигатель главного привода, кВт | 11 |
| Электродвигатель ускоренных перемещений, кВт | |
| Электродвигатель СОЖ, кВт | |
| Суммарная мощность установленных на станке электродвигателей, кВт | |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота), мм | 3380 х 1295 х 1575 |
| Масса станка, кг | 3600 |
