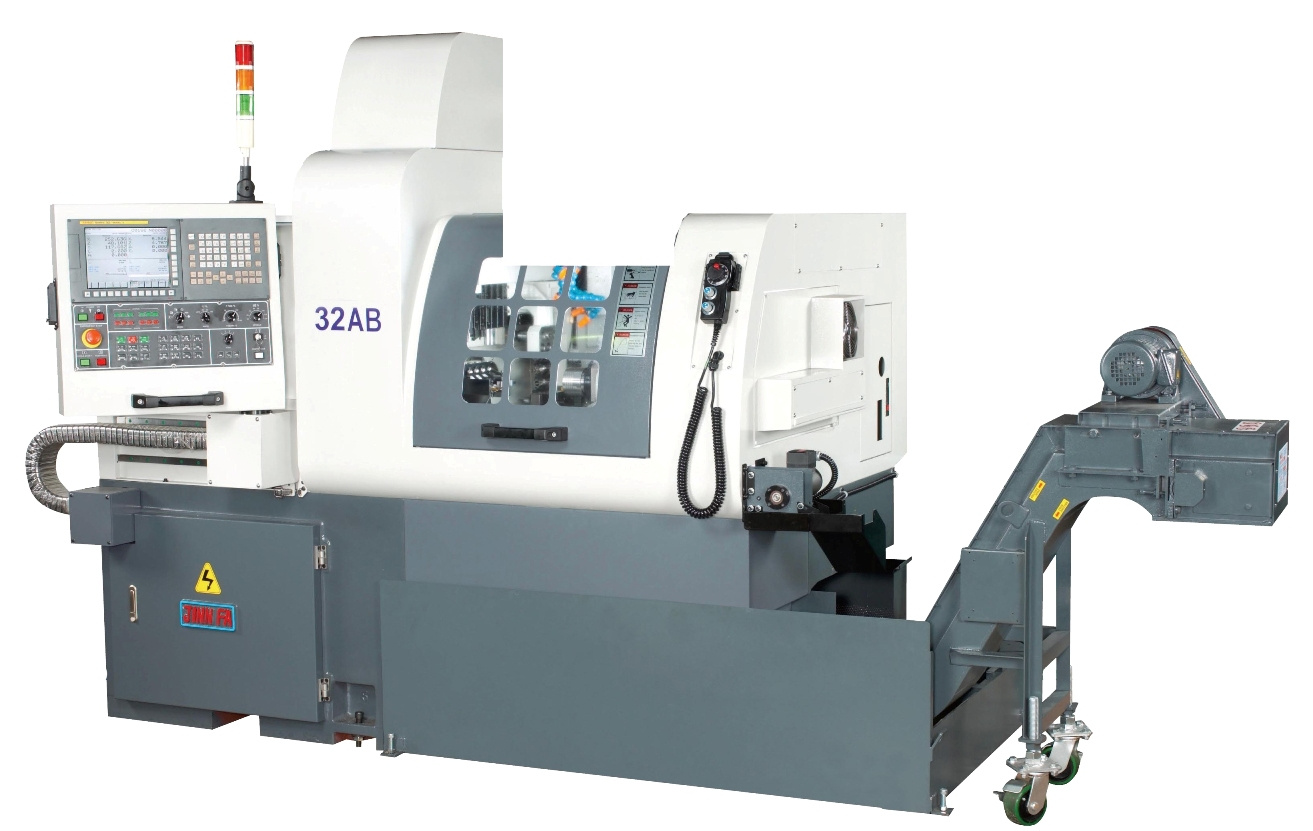

Автоматы продольного точения JSL-26A, JSL-26AB, JSL-32A, JSL-32AB - Продам в Москве
Россия, Москва и Московская обл., Москва, Рязанский проспект
Детальное описание
Автоматы продольного точения серии JSL являются оборудованием нового поколения, разработанным с учетом европейских требований, предъявляемых к прецизионному металлорежущему оборудованию, и характеризуются высокой степенью точности и производительностью. Предназначены для производства деталей в условиях серийного производства из холоднотянутого, калиброванного прутка.
Основным отличием моделей JSL-26AB/32AB от JSL-26A /32A— является наличие противошпинделя у моделей JSL-26AB/32AB.
Технические характеристики
| Модель | JSL-26A | JSL-32A | JSL-26АВ | JSL-32АВ |
| Максимальный диаметр обработки главного шпинделя, мм | 26 | 32 | 26 | 32 |
| Максимальный диаметр обработки противошпинделя, мм | - | - | 26 | 32 |
| Максимальная длина обработки, мм | 220 (Реверс: 200 мм) | 220 (Реверс: 200 мм) | ||
| Максимальный диаметр сверления главного шпинделя, мм | 13 | 13 | ||
| Максимальный диаметр сверления противошпинделя, мм | - | 13 | ||
| Максимальный диаметр нарезаемой резьбы главного шпинделя | М10 | М10 | ||
| Максимальный диаметр нарезаемой резьбы противошпинделя | - | М10 | ||
| Максимальный диаметр радиального сверления, мм | 10 | 10 | ||
| Максимальный диаметр радиального нарезания резьбы, мм | М8 | М8 | ||
| Количество позиций инструмента для наружной обработки | 6 | 6 | ||
| Количество позиций инструмента для внутренней обработки | 5 | 5 | ||
| Количество инструментальных позиций для радиальной обработки | 4(5) | 4(5) | ||
| Количество инструментов для обработки в противошпинделе | - | 4 | ||
| Размер инструмента, мм | 16х16х95-155 | 16х16х95-155 | ||
| Число осей управления | 5 | 9 | ||
| Диаметр отверстия шпинделя, мм | 40 | 45 | 40 | 45 |
| Диапазон частот вращения шпинделя, об/мин | 200-700 | 200-7000 | ||
| Ускоренные перемещения по осям X/Z, м/мин | 18 | 18 | ||
| Мощность двигателя главного шпинделя, кВт | 7,5 | 7.5 | ||
| Мощность двигателя противошпинделя, кВт | - | 7.5 | ||
| Мощность двигателей осей X1/Z1, кВт | 1,4 | 1.4 | ||
| Мощность двигателя оси Y, кВт | 0,75 | 0.75 | ||
| Мощность двигателя радиальной обработки, кВт | 1,4 | 1.4 | ||
| Мощность двигателя для обработки в противошпинделе, кВт | - | 0.75 | ||
| Мощность двигателей осей X2/Z2, кВт | - | 0.75/0.75 | ||
| Мощность двигателя подачи СОЖ, кВт | 0,375 | 0.375 | ||
| Габариты станка, мм | 1790х1330х1835 | 2270х1450х1835 | ||
| Вес станка, кг | 2500 | 3100 | ||
| Стандартная комплектация | Опции |
| 6-ти позиционный держатель инструмента для внешней обработки | Конвейер стружки; |
| 5-ти позиционный держатель инструмента для внутренней обработки | Автоматическое регулирование напряжения; |
| набор ключей и инструмента; | Трансформатор напряжения 380В-220В. |
| Уловитель детали; | |
| Подсветка; | |
| СОЖ | |
| Система контроля СОЖ | |
| Отключение системы контроля | |
| Смазочное устройство | |
| Инструкция по эксплуатации | |
| Державка | |
| Направляющая втулка | |
| Зажимной патрон | |
| Резце держатель | |
| Транспортер деталей |
