Детальное описание
МОДУЛИ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ ЗАДВИЖЕК, ВЕНТИЛЯТОРОВ, КЛАПАНОВ, ФРАМУГ, ЭЛЕКТРОКАЛОРИФЕРОМ, ДЛЯ УПРАВЛЕНИЯ И РАСШИРЕНИЯ ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ ВЕНТИЛЯЦИИ, ДЛЯ ПОСТРОЕНИЯ МОДУЛЬНОЙ СИСТЕМЫ ДЫМОУДАЛЕНИЯ И\ИЛИ ПОДПОРА В СООТВЕТСТВИИ С ПУНКТАМИ ГОСТ 53325-2012
Суть системы.
1. Перечень элементов включает:
KBD – клавиатура с интегрированными элементами светосигнализации;
MCB – модуль управления модульной системой FireVent-100;
AVR– модуль управления резервированием электрического питания;

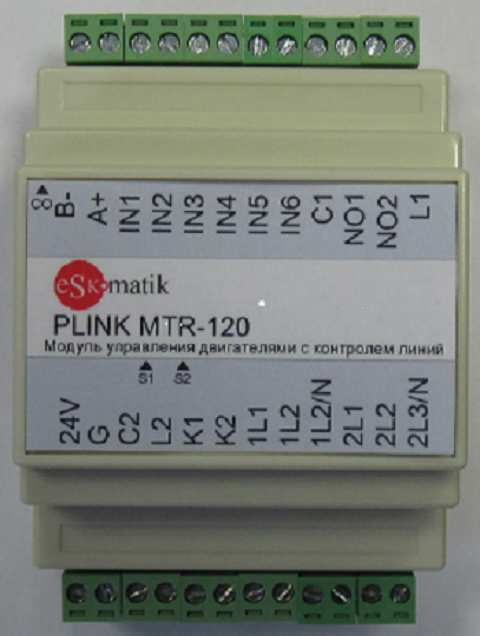

MTR – модуль управления вентиляторами (двигателями) с контролем целостности силовой и сигнальной линий;

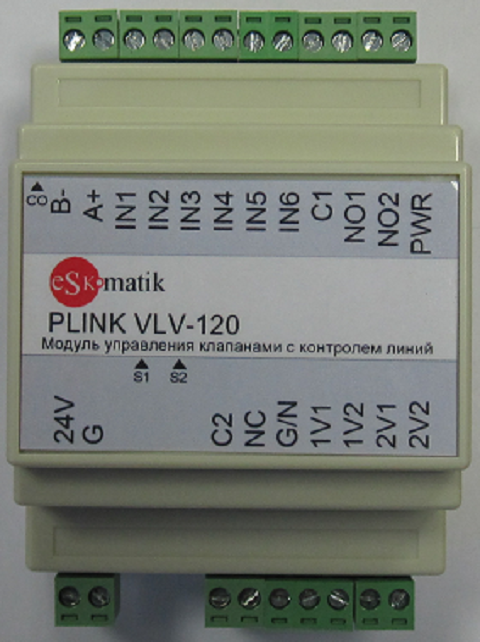

VLV– модуль управления клапанами, электроприводом задвижек, фрамуг с контролем целостности силовой и сигнальной линий;
HTG – модуль управления электрокалорифером с контролем целостности силовой и сигнальной линий;
MIO – модуль входов-выходов для построения и расширения функциональных возможностей систем.
2. Таблица соответствия пунктам ГОСТ 53325-2012
3. Система FireVent это конструктор, к одному модулю MCB (главный контроллер) можно подключить:
- 1 модуль AVR,
- До 2-х модулей MTR (4 двигателя, к каждому модулю можно подключить 2 двигателя),
- До 20 модулей VLV (40 клапанов, к каждому модулю можно подключить 2 клапана), можно задать до 8 типов клапанов (24V, 220V, 3-х позиционный, пружинный, ….)
- 1 модуль HTG (модуль управления 1-м калорифером)
- 40 тревог.
- К системе подключается клавиатура KBD-200 (на 4 зоны), а при увеличении зон, добавляются клавиатуры расширения KBD-210 (на 4 зоны).
Особенность системы и модулей.
Все настройки системы, управление системой и контроль работоспособности системы, осуществляется через главный модуль MCB.
Все остальные модули, это самостоятельные модули отвечающие за свои конкретные задачи (такие как контроль целостности линий, пуск и другие в соответствии с документацией), а также выполняющие команды системы и передающие главному модулю MCB (системе) состояния своих задач.
При необходимости каждый модуль может использоваться самостоятельно (вне системы), согласно своим задачам.
В системе FireVent, каждый модуль имеет свой адрес.
