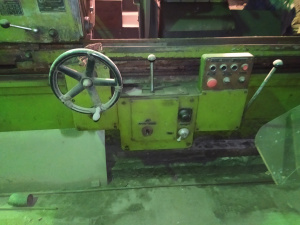

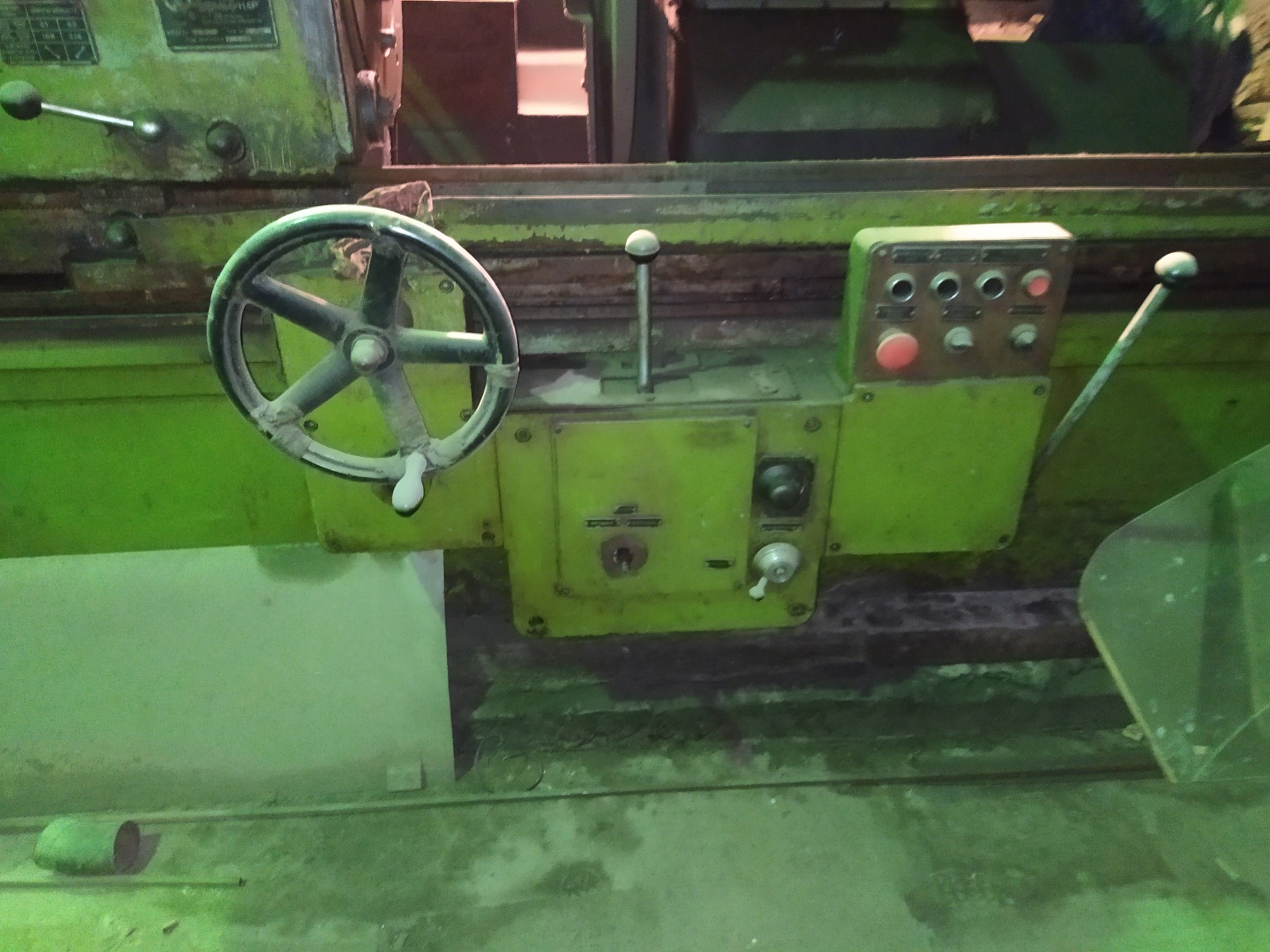

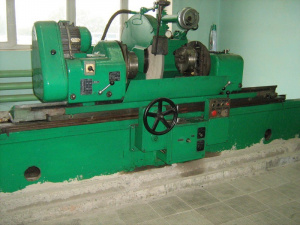

Продам станок круглошлифовальный 3А423 для перешлифовки шеек коленвалов Б/У в Таганроге
+79287565501
+78634341117
Детальное описание
Технические характеристики станка для шлифовки коленвалов 3А423
Параметры | Значение |
Класс точности по ГОСТ 8-71 | П |
Наибольший диаметр устанавливаемого изделия, мм | 580 |
Наибольшая длина устанавливаемого изделия в центрах, мм | 1600 |
Наибольшая длина устанавливаемого изделия в патронах, мм | 1500 |
Диаметр шлифования без люнета, мм | 30..150 |
Наибольший диаметр шлифования в люнете, мм | 30..100 |
Наибольшая длина шлифования, мм | 1600 |
Расстояние от оси шпинделя передней бабки до зеркала стола - высота центров, мм | 300 |
Наибольший радиус кривошипа, мм | 110 |
Наибольшая масса обрабатываемого изделия, кг | 130 |

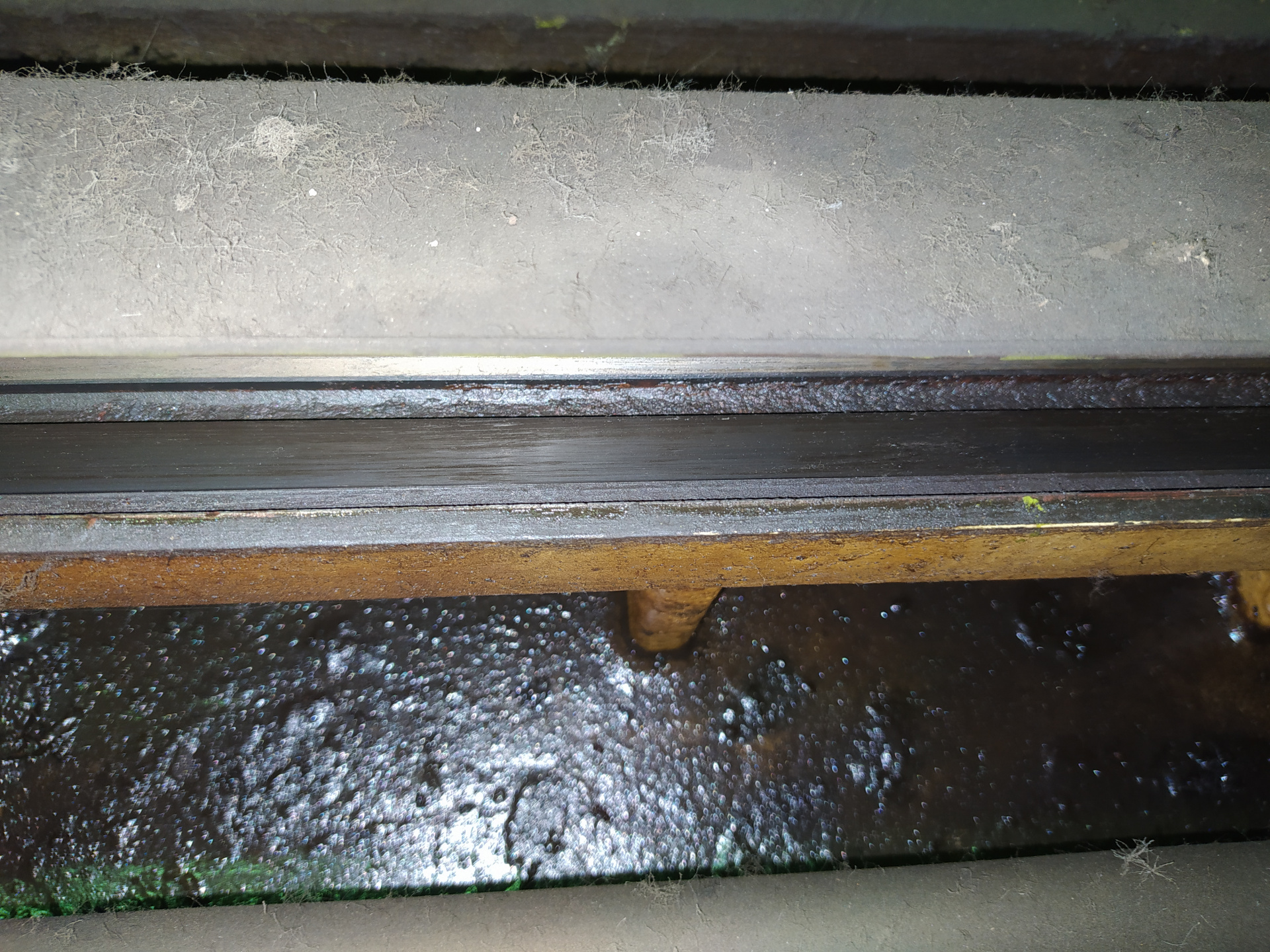

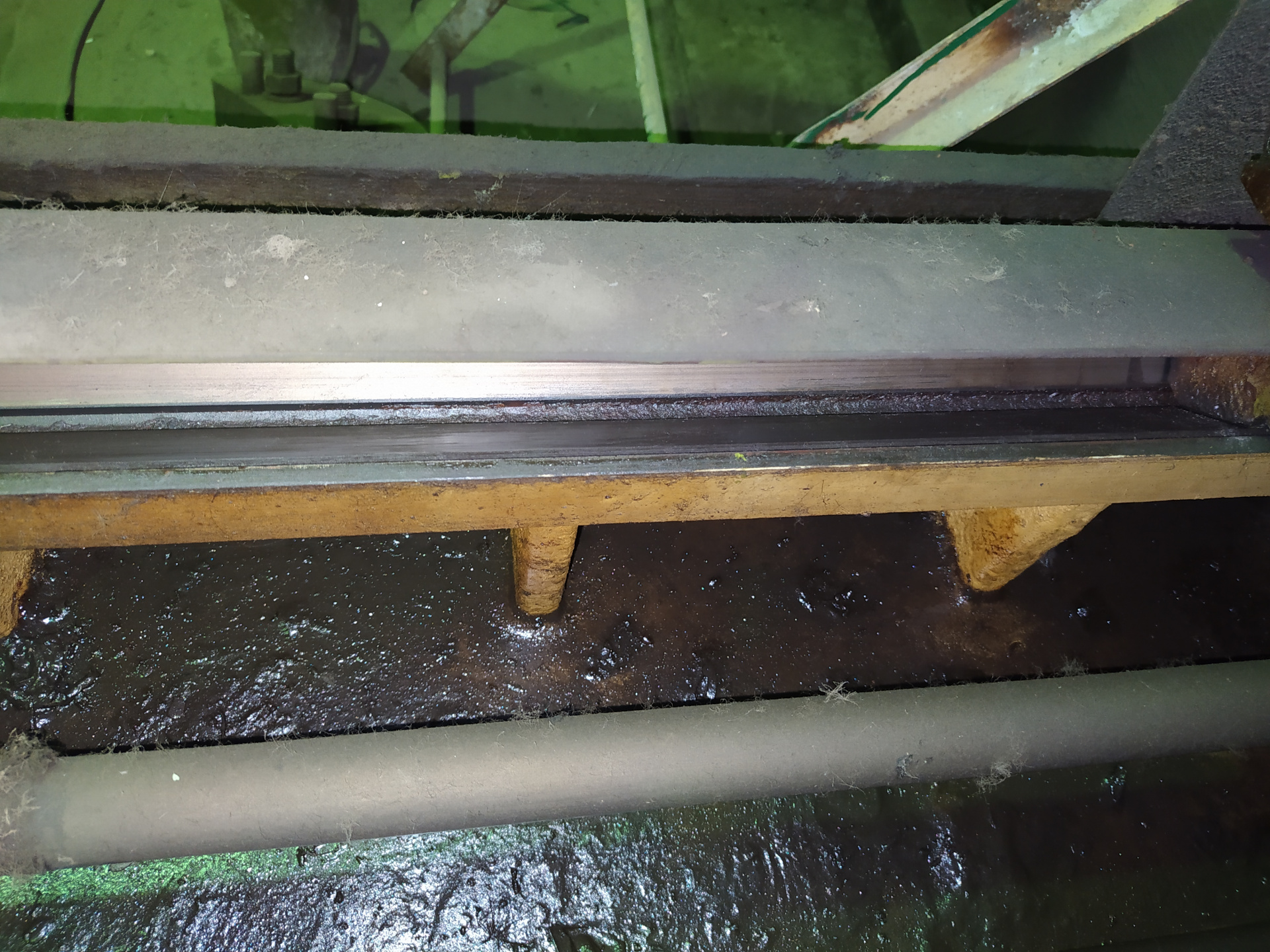

Станина и столы станка | |
Наибольшее продольное перемещение стола от руки/ от гидравлики, мм | 1600/ 1600 |
Скорость перемещения стола от гидросистемы, м/мин | 0,2..7,0 |
Ручное замедленное/ ускоренное перемещения стола за один оборот маховика, мм | 5,3/ 14,2 |
Наименьший ход стола между упорами, мм | |
Наибольший угол поворота верхнего стола по часовой стрелке, град | 2 |
Наибольший угол поворота верхнего стола против часовой стрелки, град | 3 |
Наибольшая конусность верхнего стола по часовой стрелке, мм | 0,075 |
Наибольшая конусность верхнего стола против часовой стрелки, мм | 0,1 |
Цена деления шкалы поворота верхнего стола, мин | 15 |
Цена деления шкалы поворота верхнего стола (конусность), мм | 0,005 |

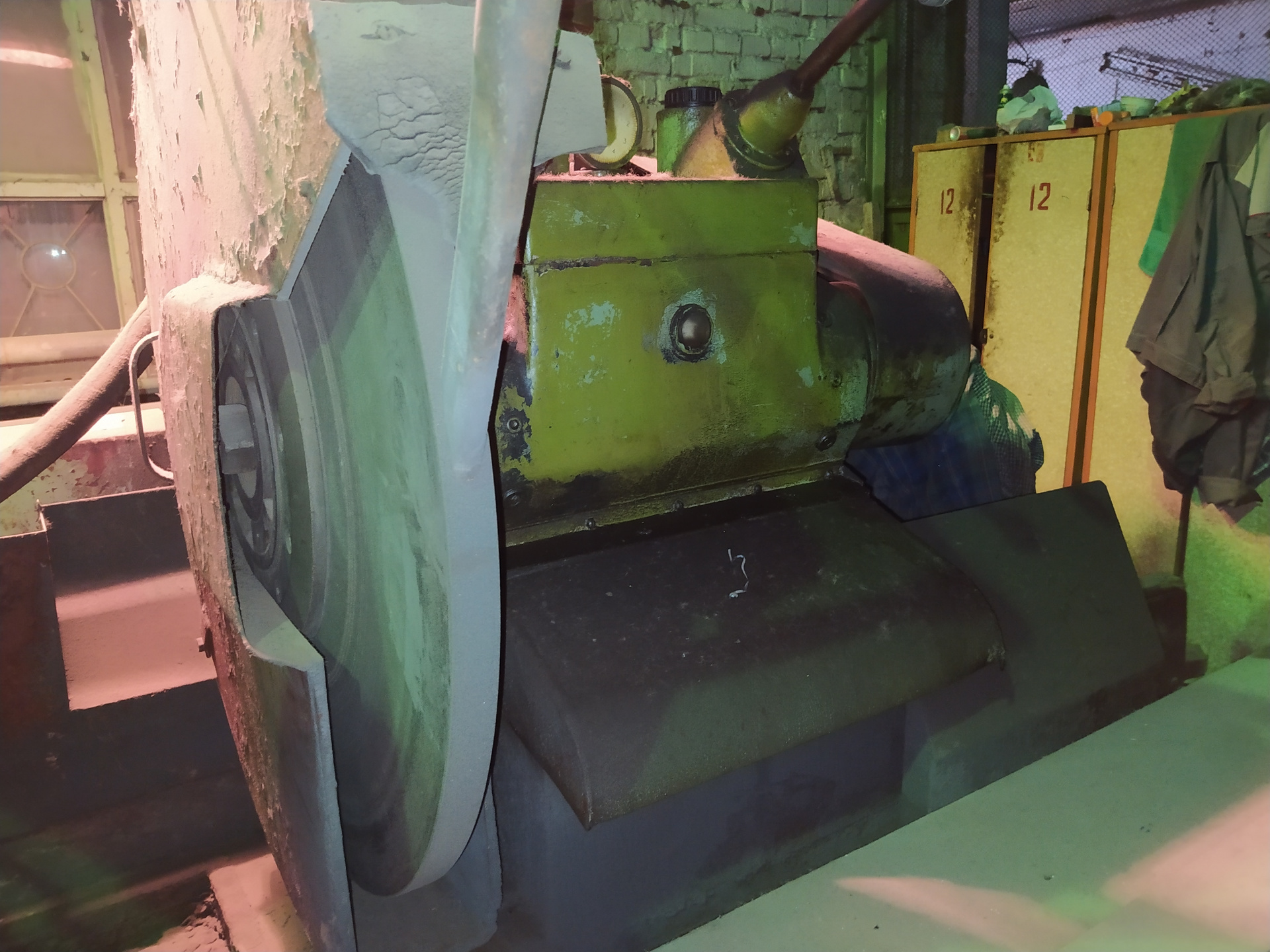

Шлифовальная бабка | |
Диаметр шлифовального круга - наименьший/ наибольший, мм | 600/ 900 |
Диаметр шлифовального круга - посадочный, мм | 305 |
Наибольшая высота устанавливаемого круга, мм | 40 |
Количество скоростей шпинделя шлифовальной бабки | 2 |
Частота вращения шпинделя шлифовальной бабки, об/мин | 730..830 |
Конец шлифовального шпинделя, мм | 1:5 |
Механизм поперечных подач шлифовальной бабки | |
Наибольшее перемещение шлифовальной бабки по винту, мм | 210 |
Величина быстрого гидравлического подвода шлифовальной бабки, мм | 50 |
Время быстрого гидравлического подвода шлифовальной бабки, с | |
Толчковая подача - периодическая подача с реверсированием стола (на один зуб храпового колеса), мм | 0,0025 |
Цена деления лимба поперечной подачи, мм | 0,005 |
Цена деления лимба тонкой поперечной подачи, мм | 0,0025 |
Величина поперечного перемещения шлифовальной бабки за один оборот маховика (лимба), мм | 0,5 |
Скорость быстрого установочного перемещения шлифовальной бабки, мм/мин | |

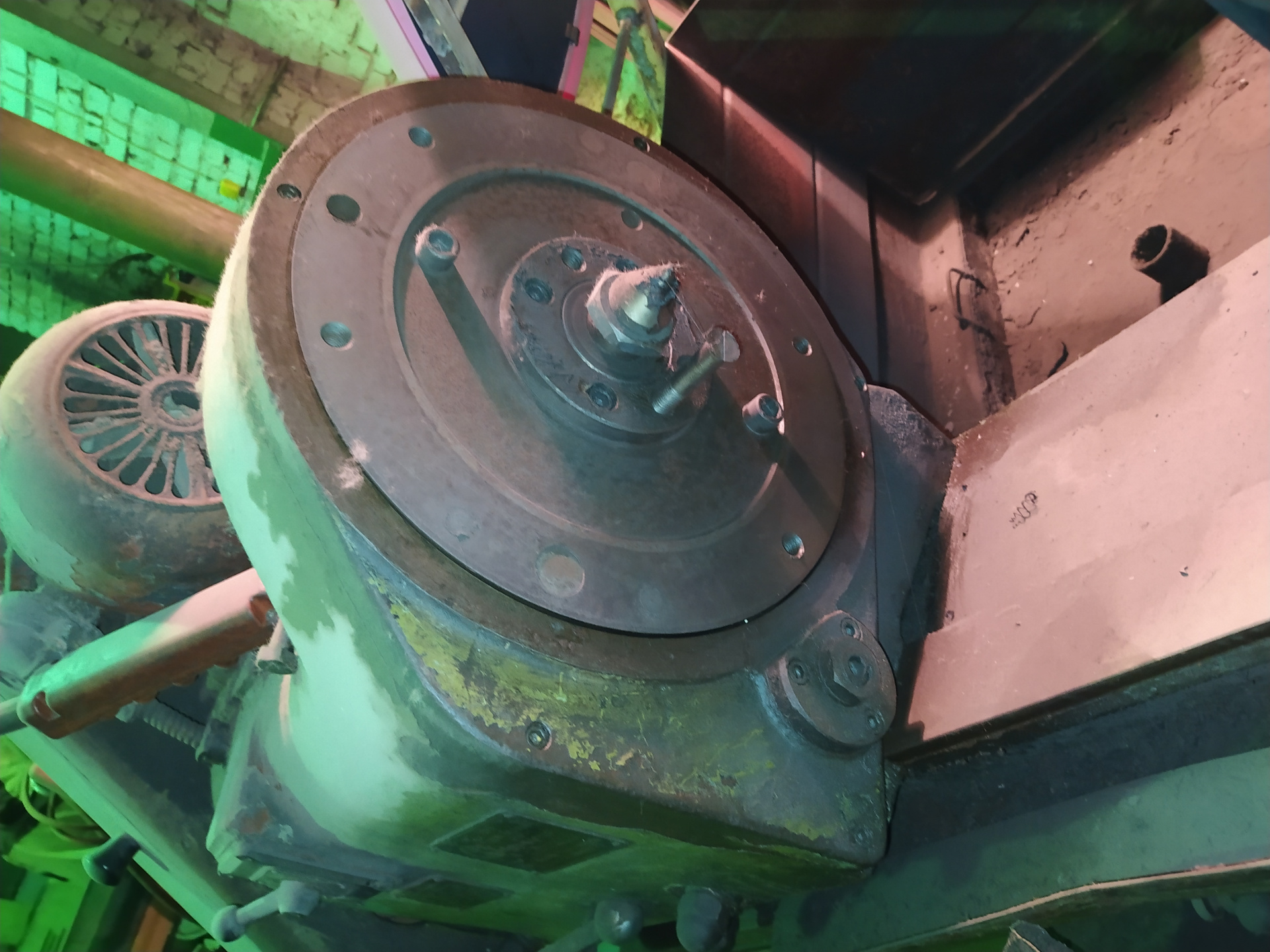

Передняя бабка | |
Частота вращения изделия (при частоте тока 50 Гц), об/мин | 31, 62, 108, 216 |
Количество скоростей вращения изделия | 4 |
Конус шпинделя передней бабки | Морзе 5 |
Задняя бабка | |
Величина отвода пиноли задней бабки от руки рычагом/ винтом, мм | 35 |
Конус шпинделя пиноли задней бабки | Морзе 4 |
Привод и электрооборудование станка | |
Количество электродвигателей на станке | 4 |
Электродвигатель шпинделя шлифовальной бабки, кВт | 7,5 |
Электродвигатель насоса системы охлаждения, кВт | 0,125 |
Электродвигатель магнитного сепаратора, кВт | - |
Электродвигатель основного насоса гидросистемы, кВт | 1,7 |
Электродвигатель насоса системы смазки шпинделя, кВт | - |
Электродвигатель насоса системы смазки направляющих стола, кВт | - |
Электродвигатель привода изделия, кВт | 0,7/ 1,2 |
Габаритные размеры и масса станка 3А423 | |
Габаритные размеры станка (длина х ширина х высота), мм | 4600 х 2100 х 1580 |
Масса станка с электрооборудованием и охлаждением, кг | 5750 |
Предлагаем варианты других видов металлообрабатывающих станков.
Возможен выкуп на постоянной основе.
Работаем по всей России.
Помощь с доставкой.
Дополнительную информацию запрашивайте по почте: temptag161@mail.ru или WhatsApp / Viber – 8(928)756-55-01 – Виктория
