Продам Токарный патронно центровой станок СТП-220 (с ЧПУ) Б/У в Самаре
8-960-44-999-37
Детальное описание

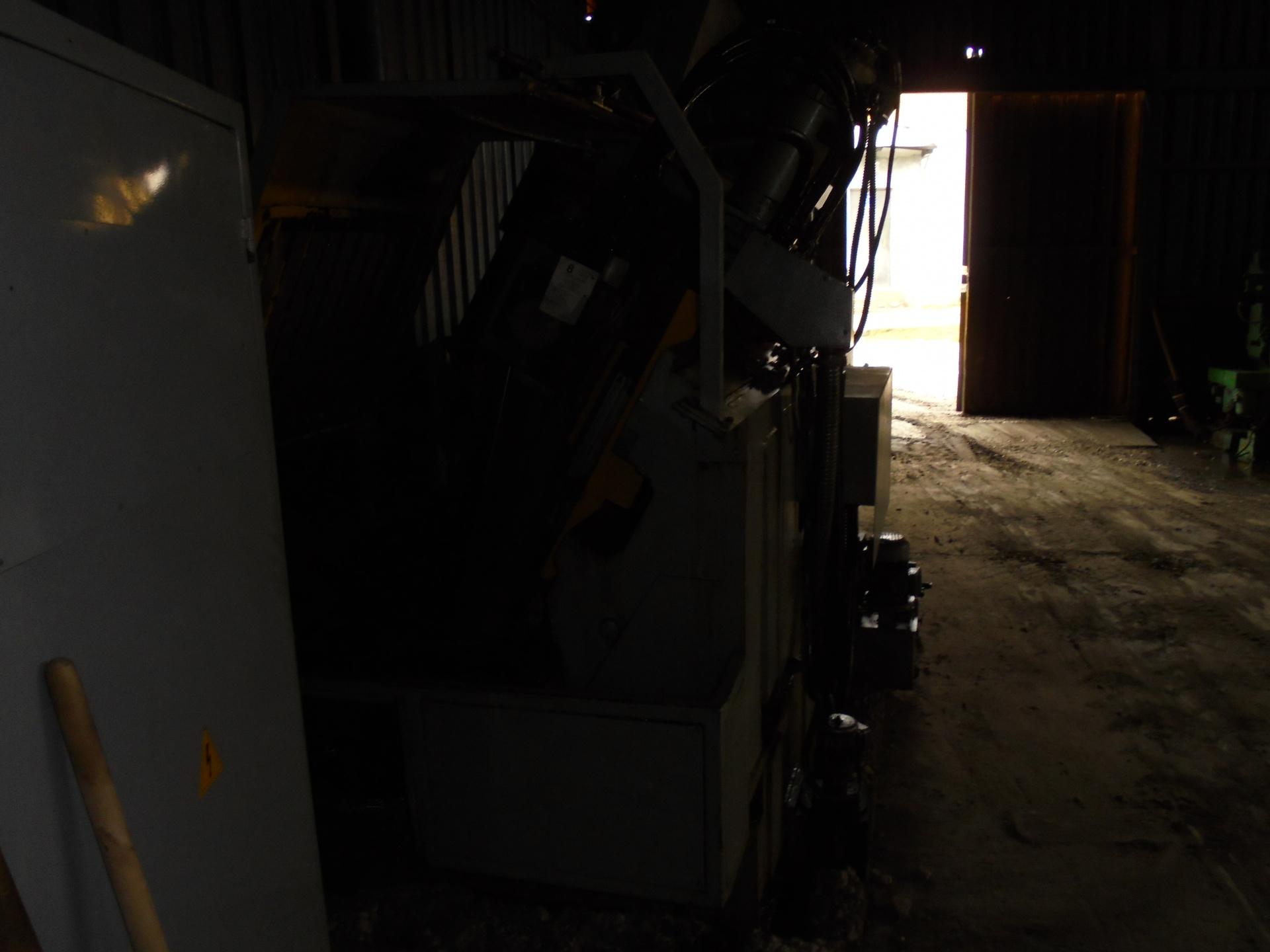

Предприятие реализует станок токарный патронно-центровой с ЧПУ СТП-220.
Станок рабочий, в хорошем состоянии.

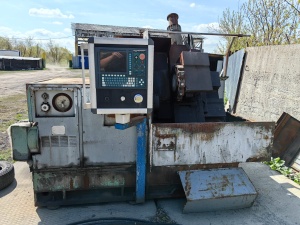

Фото - соответствует реальности!
Локация - Самарская область.
По всем интересующим Вас вопросам - обращайтесь по телефону!
Технические характеристики станка СТП-220
Наименование параметра | СТП-220 |
Основные параметры станка | |
Класс точности по ГОСТ 8-82 | П |
Наибольший диаметр изделия, устанавливаемого над станиной, мм | 400 |
Наибольший диаметр изделия, обрабатываемого над станиной, мм | 250 |
Наибольший диаметр обработки над суппортом, мм | 220 |
Наибольший диаметр обрабатываемого прутка, мм | 45 |
Наибольшая длина обрабатываемого изделия при наружной обточке, мм | 350 |
Наибольшая длина обрабатываемого изделия при внутренней расточке, мм | 170 |
Расстояние от пола до оси шпинделя, мм | 1050 |
Шпиндель | |
Центровое отверстие шпинделя по ГОСТ 2848-75 | Морзе 5АТ4 |
Количество рабочих скоростей шпинделя | 49 |
Пределы чисел оборотов шпинделя, об/мин | 11,2…2800 |
Конец шпинделя по ГОСТ 12593-72 | 8К |
Наибольший крутящий момент на шпинделе, Нм | 1300 |
Подачи | |
Наибольший рабочий ход суппорта: продольное (Z)/ поперечное (X), мм | 400 / 295 |
Диапазон скоростей продольных подач (Z), мм/мин | 0,05..1200 |
Диапазон скоростей поперечных подач (X), мм/мин | 0,05...600 |
Скорость быстрых продольных/ поперечных ходов, мм/мин | 4800 / 2400 |
Максимальная скорость продольной подачи при нарезании резьбы, мм/мин | 1200 |

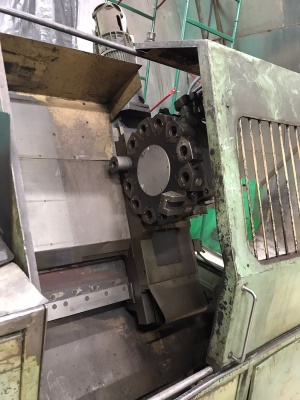

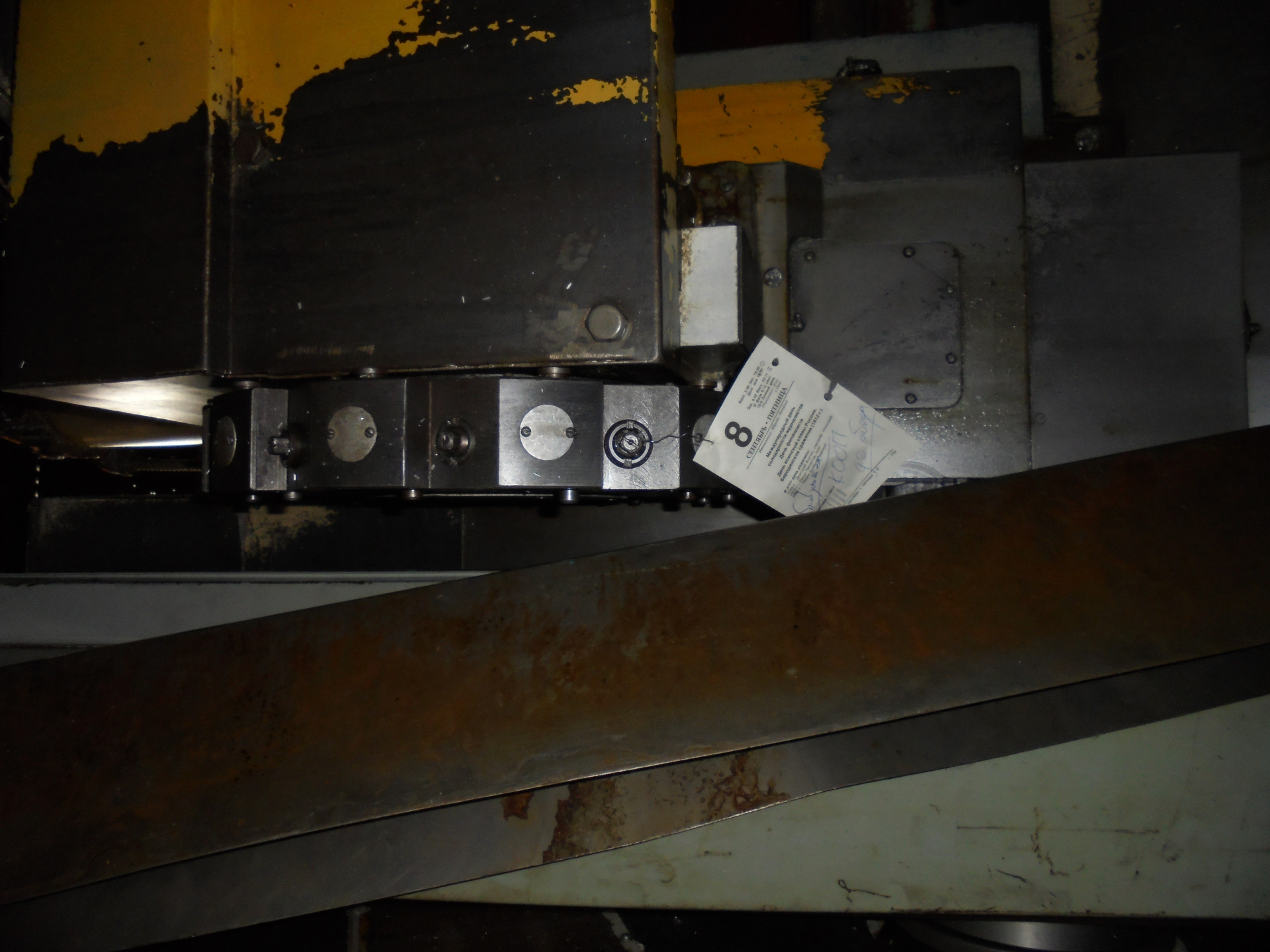

Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 12 |
Диаметр отверстия в планшайбе револьверной головки под резцедержатель, мм | 40 |
Максимальный размер устанавливаемых резцов, мм | 20 х 20 |

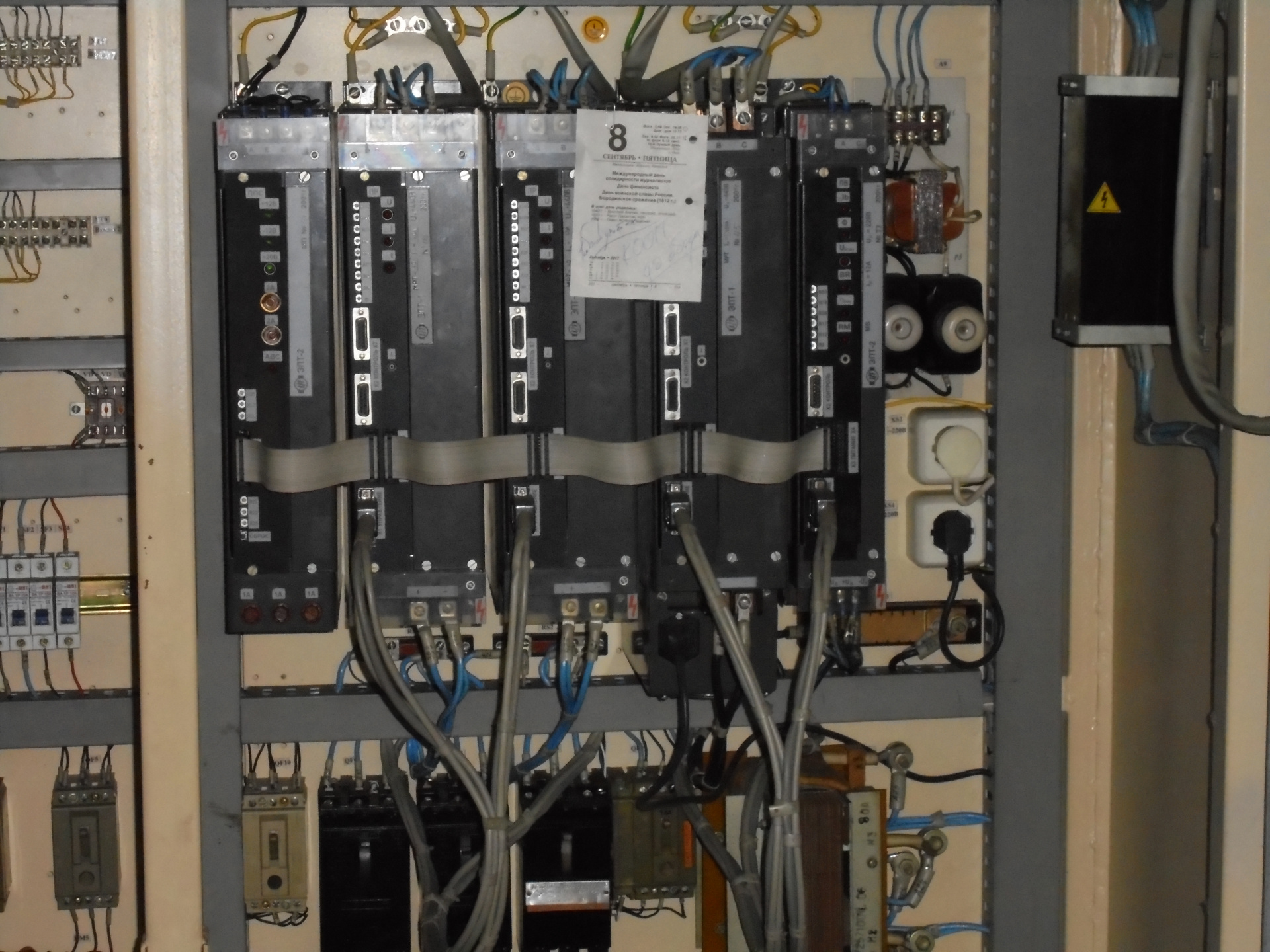

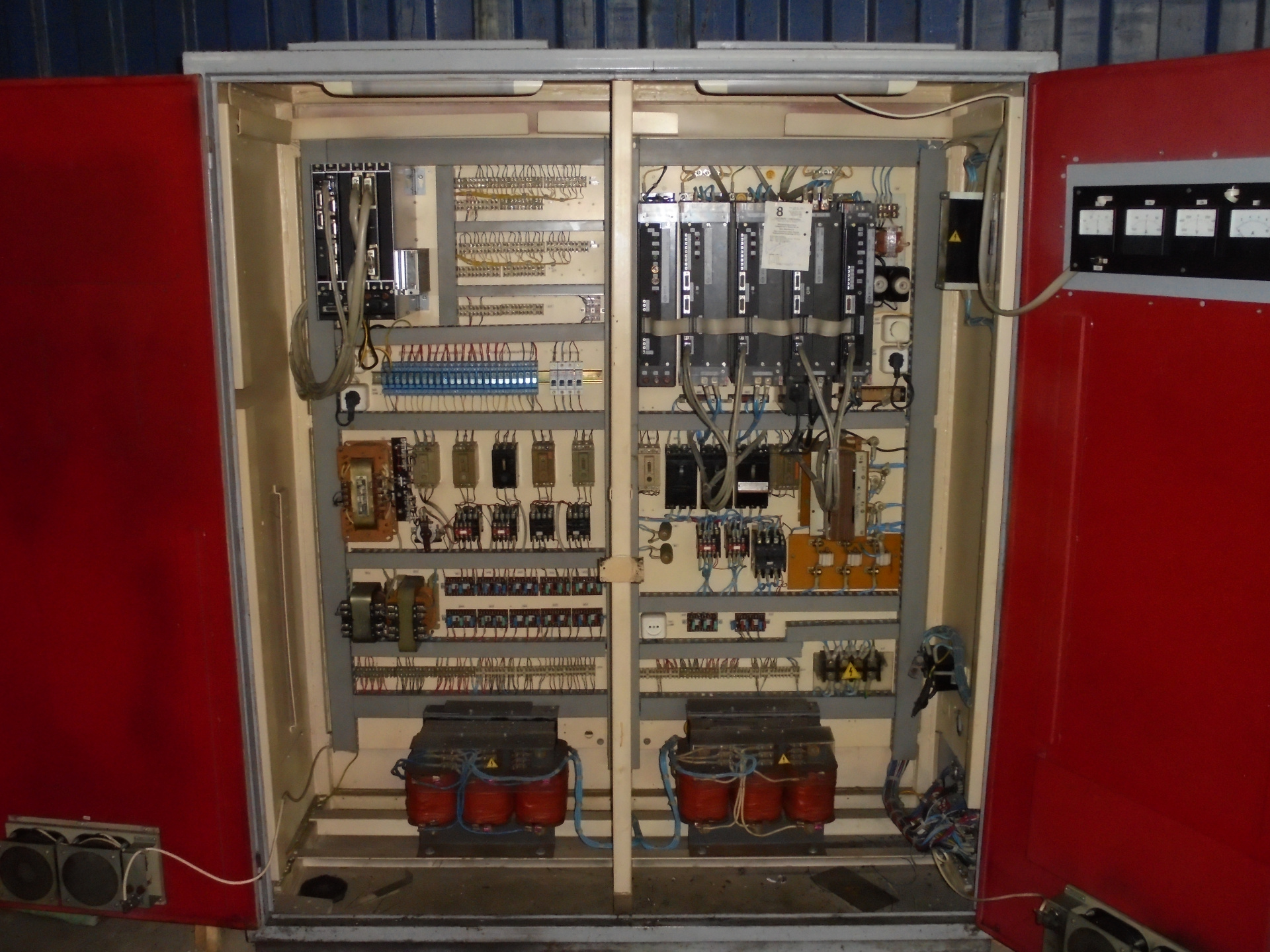

Электрооборудование и привод станка | |
Питающая сеть станка | ~380В 50Гц |
Количество электродвигателей на станке | |
Электродвигатель главного привода, кВт (об/мин) | 22 (1900) |
Электродвигатель главного привода | 2ПФ225МР |
Привод продольной подачи, кВт (об/мин) | 1,1 (600) |
Электродвигатель привода продольной подачи | ПБВ 112МЕУ3 |
Электродвигатель привода поперечной подачи, кВт (об/мин) | 1,1 (600) |
Электродвигатель привода поперечной подачи | ПБВ 112МЕУ3 |
Габариты и масса станка | |
Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм | 4750 х 2920 х 2500 |
Масса станка с ЧПУ, кг | 6500 |
