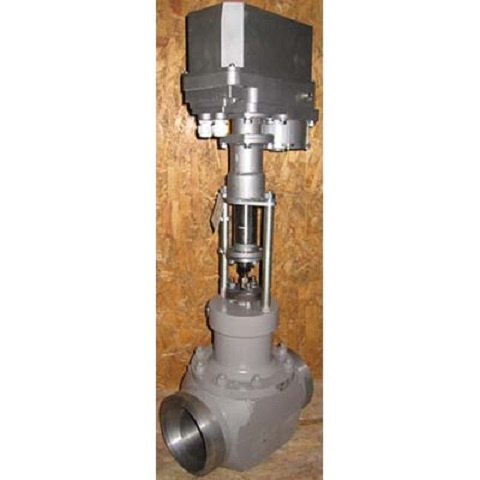

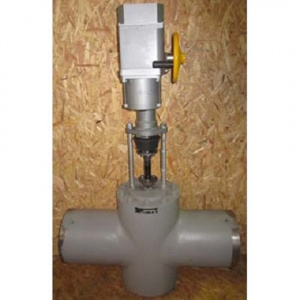

Продам Клапаны регулирующие серии ЭИ 56 (65, 80) КЭ в Ростове-на-Дону
+7 988 570 61 11
Детальное описание
Назначение: регулирование параметров рабочей среды в теплоэнергетических установках.
Применяемость: управляемые регулирующие органы в линиях системы регенерации энергоблоков ТЭС, ТЭЦ (ПВД, ПНД, ПСВ, ДЭ и т.п.) и других теплосиловых установок.
Технические характеристики
| Проход условный (размер номинальный) DN | 65 | 80 | ||
| Рабочая среда | вода, пар | |||
| Рабочее давление Рр, МПа | 6,3 / 10 | 6,3/10 | ||
| Рабочая температура Тр, °С | 350 (510) | |||
| Перепад давления (max), МПа | полный | 2,5 / 4 | ||
| Максимальное тяговое усилие на штоке, Н | 5107 | 4600 | ||
| Привод | МЭП 6300-40/40 | |||
| Мощность, КВт | 0,1 | |||
| Материалы: | ||||
| – корпус | Сталь 20, ХМФ; | |||
| – клетка, плунжер, шток | высоколегированные марки сталей и сплавов с применением термообработки, карбонитрации | |||
| Уплотнения | ТРГ | |||
| Исполнение корпусов | проходное | |||
| Хода поршня, мм** | 40 | |||
| Время полного открытия/закрытия, сек** | 40 | |||
Максимальная площадь проходного сечения Fmax, см2 *** | ||||
Максимальная пропускная способность для жидкости Kv100,, т/ч *** | 22 | 43 | ||
| Масса, кг | 32,5 | 34,5 | 40,5 | |
*** - согласно ТЗ заказчика
Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером, защитную сетку на клетке от попадания мех. частиц. Элементы проточной части имеют поверхностное упрочнение (карбонитрацию). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.
