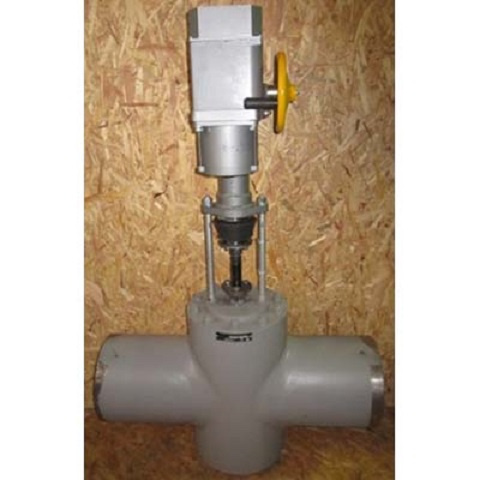

Клапаны регулирующие серии ЭИ 97 (250/150, 250/125) КЭ - Продам в Ростове-на-Дону
Детальное описание
Назначение: регулирование уровня в конденсаторах энергоблоков ТЭС, ТЭЦ.
Технические характеристики
| Проход условный (размер номинальный) DN | 250/150 | 250/125 |
| Рабочая среда | вода | |
| Рабочее давление Рр, МПа | 4,0 | |
| Рабочая температура Тр, °С | 350 | |
| Перепад давления (max), МПа | полный | |
| Максимальное тяговое усилие на штоке, Н | 16000 | |
| Привод | МЭП 25000/80-80У-14 | |
| Мощность, КВт | 0,74 | |
| Материалы: | ||
| – корпус | Сталь 20 | |
| – клетка, плунжер, шток | Высоколегированные марки сталей и сплавов с применением термообработки, карбонитрации | |
| Уплотнения | ТРГ | |
| Исполнение корпусов | трехпоточный | |
| Хода поршня, мм | 80 | |
| Время полного открытия/закрытия, сек | 80 | |
Максимальная площадь проходного сечения Fmax, см2 *** | Fmax=110/15 | |
Максимальная пропускная способность Kv100,т/ч *** | 335/46 | |
| Масса, кг | 254 | 250 |
*** - согласно ТЗ заказчика
Особенности конструкции: трехпоточный клапан клеткового типа, элементы проточной части – сменные, защитную сетку на клетке от попадания мех. частиц (грата). Элементы проточной части имеют поверхностное упрочнение (карбонитрацию). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.
Клапаны эксплуатируются на энергоблоках следующих ТЭС: Кураховской.
