3Б722-37б Механизм ускоренного перемещения - Продам в Липецке
Россия, Липецкая обл., Липецк, 398002, ул. Шевченко, д. 4
Детальное описание

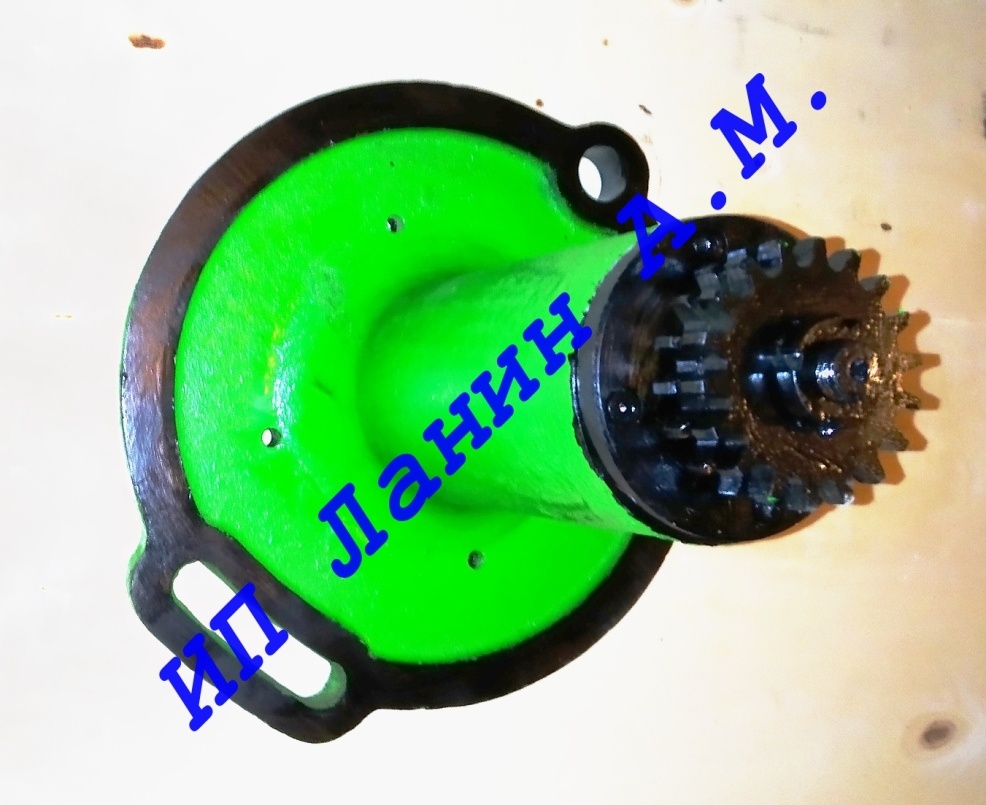

3Б722-37б Механизм ускоренного перемещения. Вертикальной подачи шлифовальной бабки.
Ускоренное установочное перемещение подготавливается поворотом рукояти 41. При этом при помощи винтовой канавки на валу рычагом 49 шестерня 22 выводится из зацепления с шестерней 23 и маховиком 35 отключается от цепи подачи. Одновременно кулачок 40 нажимает на конечный выключатель 42, который разблокирует кнопочную станцию пуска электродвигателя механизма ускоренного перемещения.
При включении электродвигателя движение от вала электродвигателя передается бесшумной цепью через звездочки 52, 53. шестерни 50, 51 на винт IX по рассмотренной ранее цепи.
При этом шлифовальная бабка перемещается вверх или вниз.
Создано 24.12.2020 Изменено 25.04.2025
