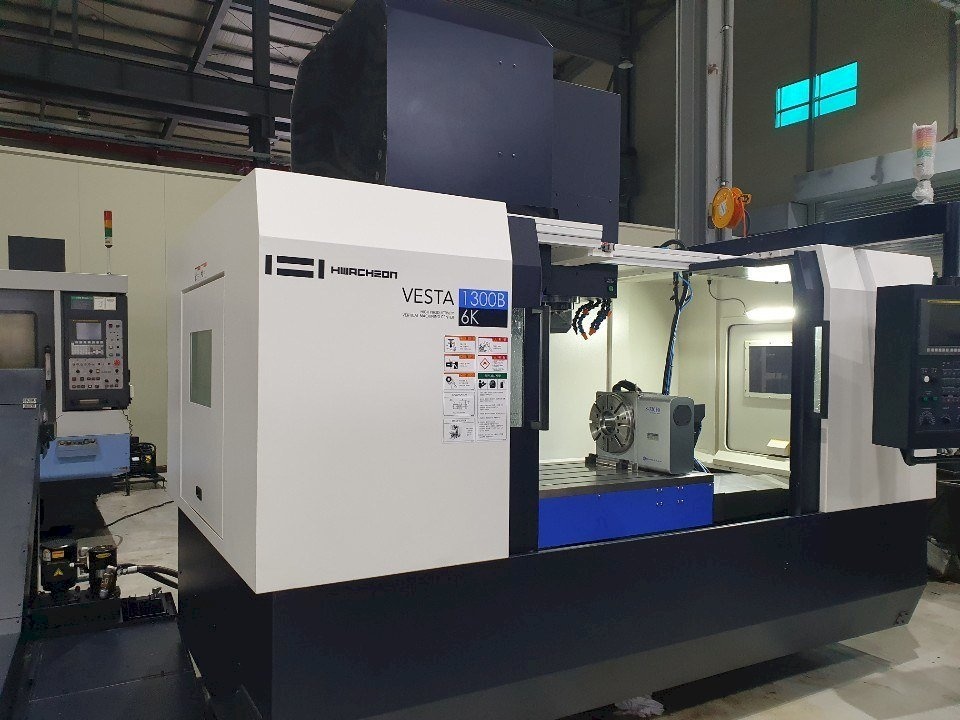

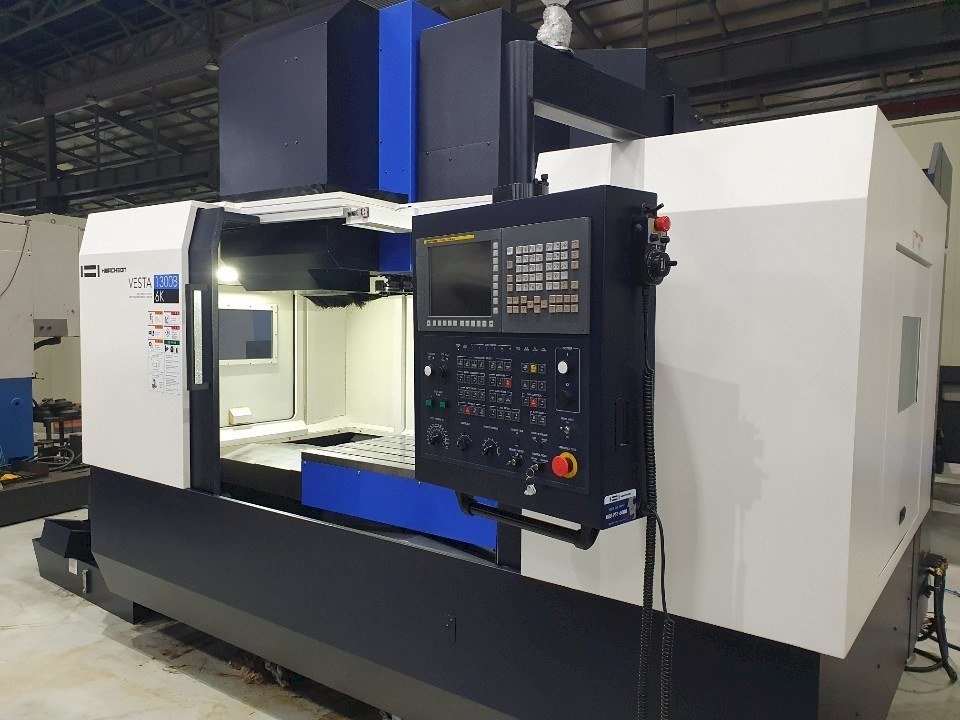

ВЕРТИКАЛЬНО ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ HWACHEON VESTA-1300B Б/У - Продам в Пусане

ПЕРЕМЕЩЕНИЕ

Перемещение по осям X\Y\Z (мм) 1 300 / 670 / 650

Расстояние от торца шпинделя до поверхности стола (мм) 150 – 800

Расстояние от колонны до центра шпинделя (мм) 720

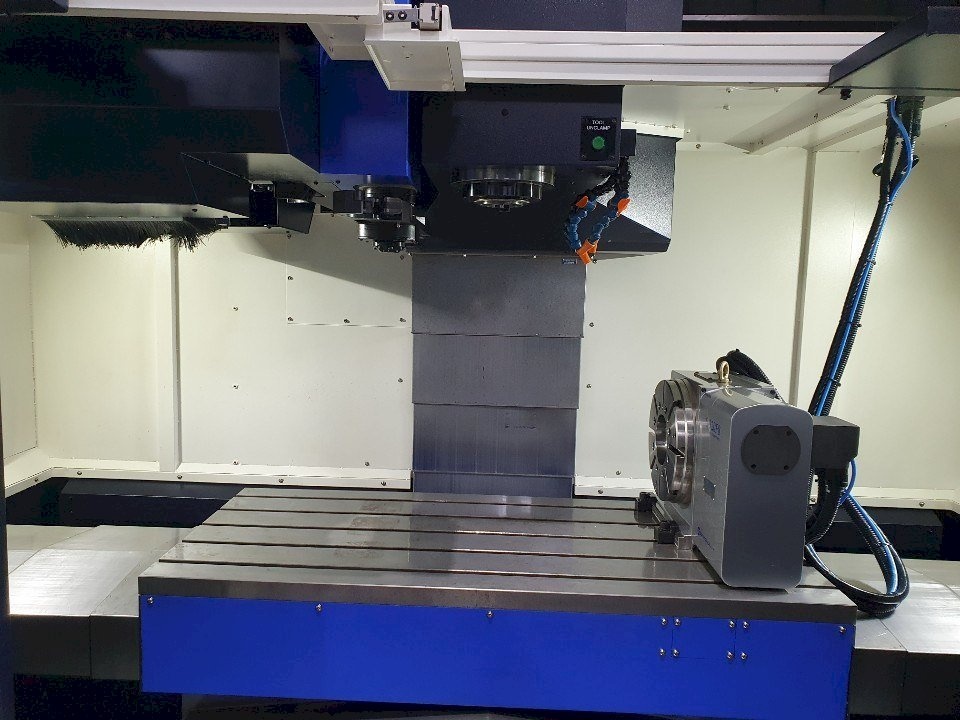

СТОЛ

Рабочая поверхность (мм) 1450 × 670

Допустимая нагрузка (кг) 1200

Форма поверхности (Т-образные пазы WxP – количество пазов) мм 18 х 125 - 5шт

ШПИНДЕЛЬ

Внутренний диаметр подшипника шпинделя (мм) 70

Двигатель шпинделя (кВт) 18.5 / 11

Тип хвостовика инструмента ISO#40, 7 / 24 Конус (BT-40)

Тип шпинделя Прямого зацепления

Макс.скорость шпинделя (об/мин) [10000] [12000]

Метод смазки и охлаждения шпинделя («Масляная рубашка» +) [Консистентная смазка ] [Воздушно-масляная смазка ]

ПОДАЧА

Быстрое перемещение (X/Y/Z) м/мин 30 / 30 / 24

Скорость рабочей подачи (X/Y/Z) мм/мин 1 ~ 12,000

АВТОМАТИЧЕСКАЯ СИСТЕМА СМЕНЫ ИНСТРУМЕНТА

Тип хвостовика [CAT-40] [HSK-A63]

Тип штревеля MAS P40T-1 (45˚)

Максимальный диаметр инструмента ( c / без сопряженных инструментов) мм 24 инструмента: Ø125 / Ø245

Максимальная длина инструмента (мм) 300

Максимальный вес инструмента (кг) 8

Метод выбора инструмента Произвольный по памяти

Метод работы (Магазин/рука манипулятор) Мотор-редуктор

Количество инструментов (шт) [30] [40]

ДВИГАТЕЛЬ

Серводвигатель (X/Y/Z) кВт 3 / 4 / 7

Насос подачи СОЖ (шпиндель/смыв стружки) кВт 0.4 / 0.9

Охлаждение шпинделя (кВт) [0.18] [2.8 / 3.2]

ИСТОЧНИК ПИТАНИЯ

Электрическая мощность (кВа) 50

Расход сжатого воздуха (давление х расход) Нл/мин 0.5 ~ 0.7MПa x 690Нл/мин

БАК

Смазка/Охлаждение шпинделя/СОЖ (л) 20 / 6 / 340

ГАБАРИТЫ СТАНКА

Общая площадь (длина х ширина) мм 4220 x 2410

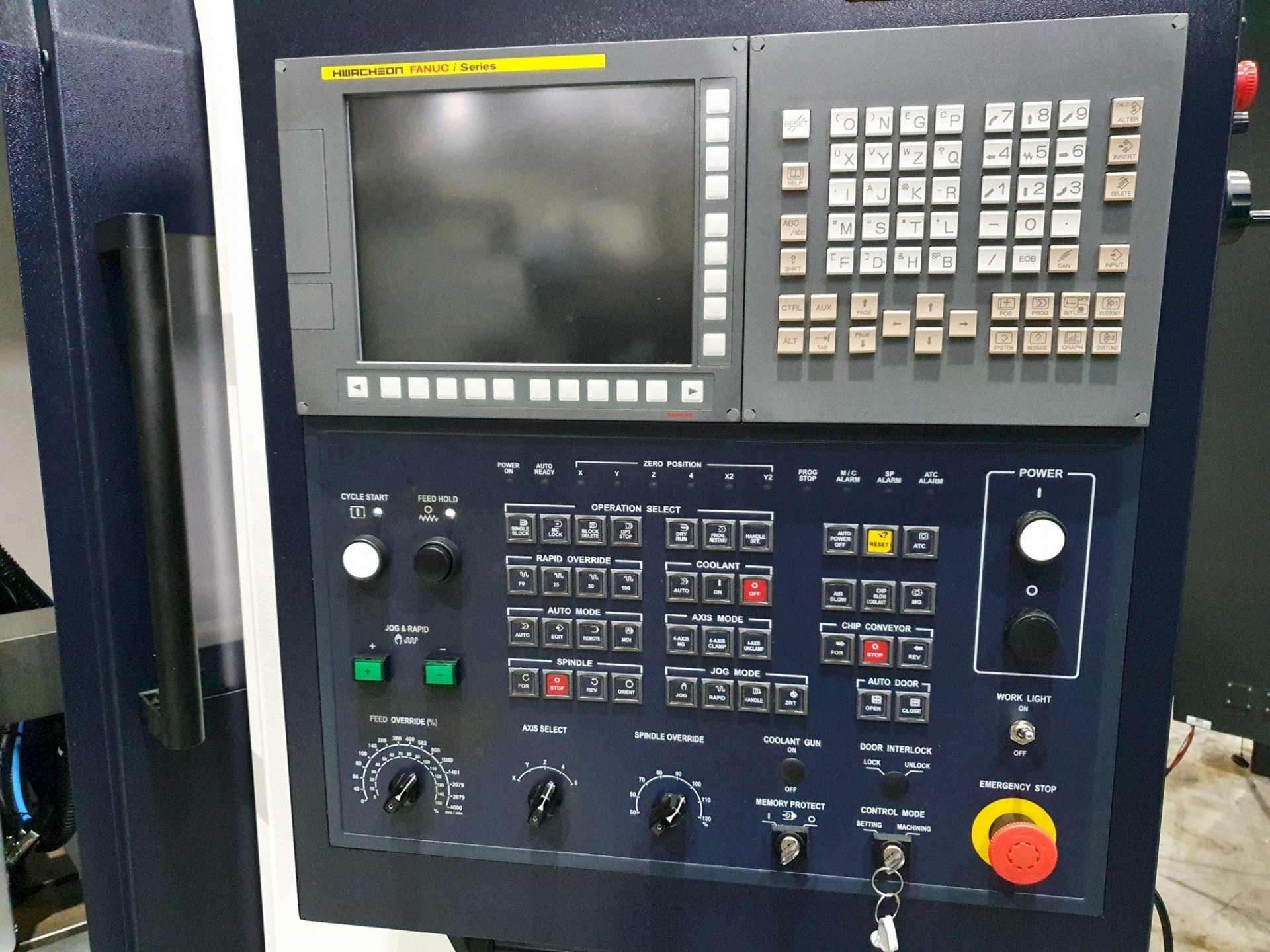

ЧПУ Fanuc-0i MD

Высота (мм) [2890] [CTS: 3110]

Масса (кг) [9000] [9200]

Технические характеристики и спецификация могут быть изменены заво
