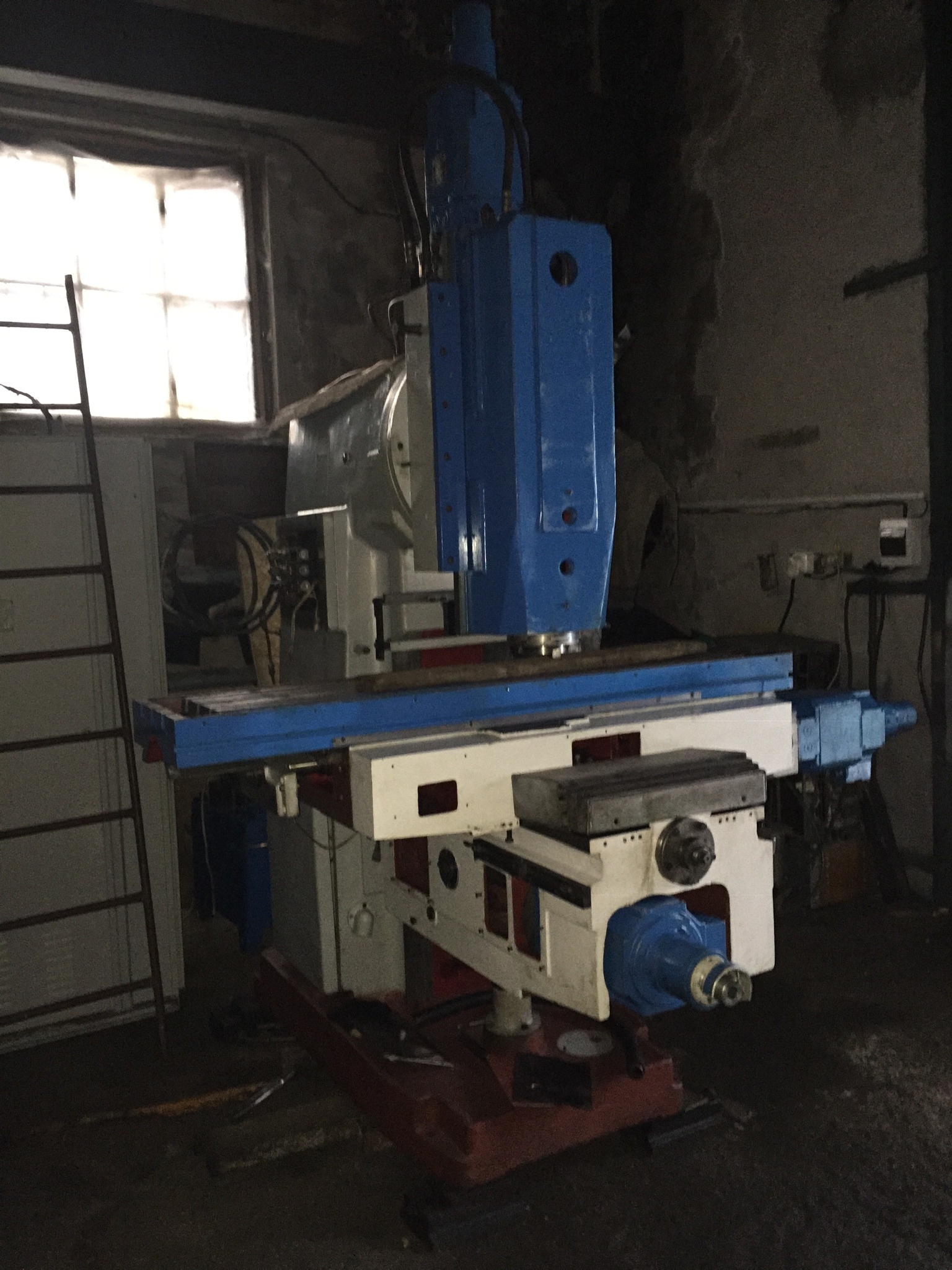

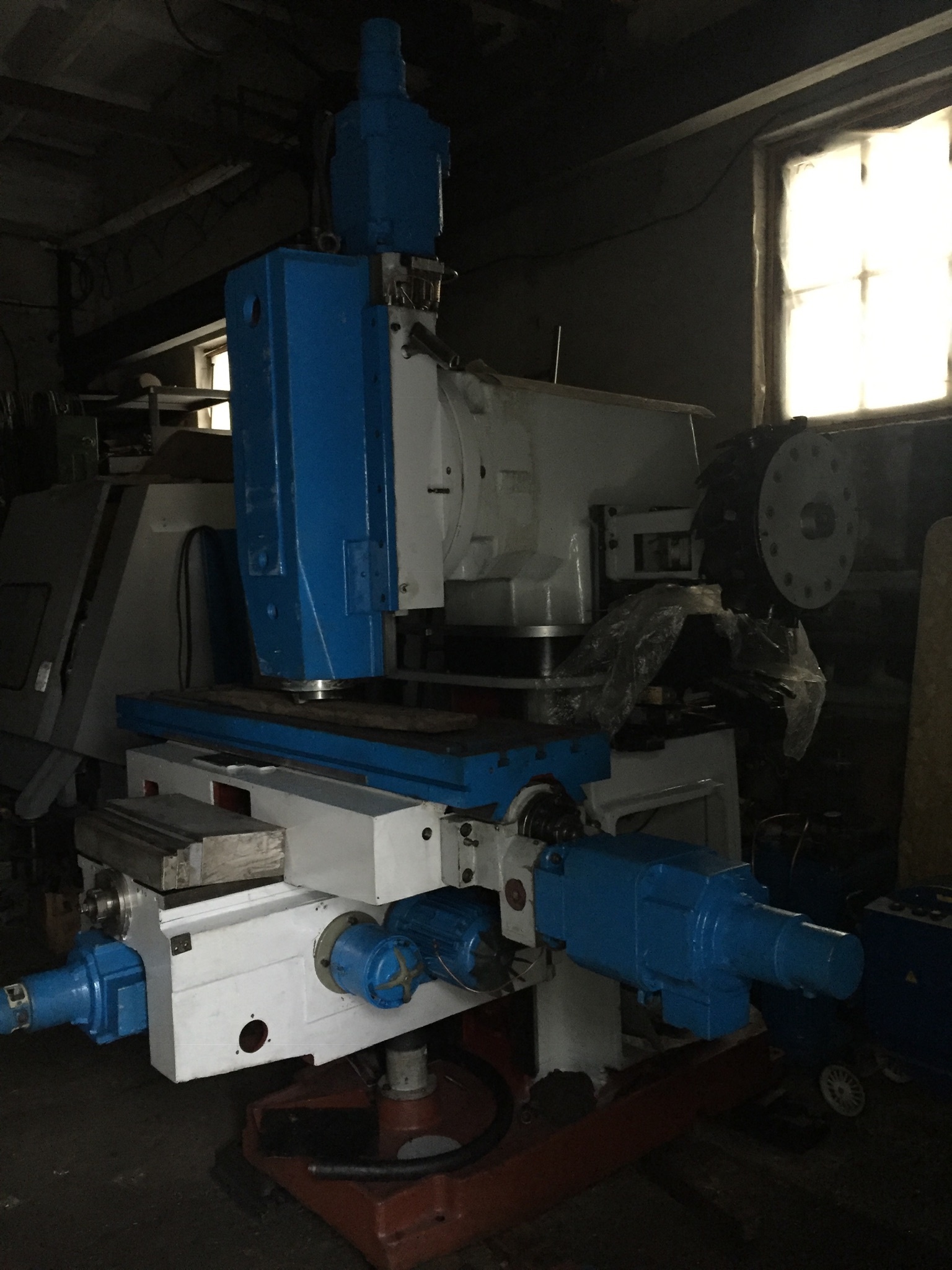

Продам ГФ2171 Станок фрезерный вертикальный консольный с ЧПУ и АСИ Б/У в Минске
Цена
8 000
Минск (Беларусь)
Состояние: Б/У
Год изготовления: 1991
Контакты
+375445862605
Детальное описание
Механическая стурктура Наименование параметра | ГФ2171с5 | |
---|---|---|
Основные параметры | ||
Класс точности по ГОСТ 8-82 | Н | |
Модель устройства ЧПУ | по желанию | |
Количество управляемых координат | 3 | |
Количество одновременно управляемых координат при линейной/ круговой интерполяции | 3/2 | |
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 250..500 | |
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 500 | |
Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм | 850 х 250 х 380 | |
Максимальная нагрузка на стол (по центру), кг | 400 | |
Рабочий стол | ||
Размеры рабочей поверхности стола (длина х ширина), мм | 1600 х 400 | |
Число Т-образных пазов Размеры Т-образных пазов | 3 | |
Наибольшее продольное перемещение стола (X), мм | 1010 | |
Наибольшее поперечное перемещение стола (Y), мм | 400 | |
Наибольшее вертикальное перемещение стола (установочное) (Z), мм | 250 | |
Наибольшее перемещение ползуна (Z), мм | 260 | |
Предел рабочих подач стола и ползуна, мм/мин | 3..6000 | |
Скорость быстрых перемещений стола (X, Y) / ползуна (Z), мм/мин | 7000 | |
Допустимое усилие подачи по координате X и Y, Н | 15690 | |
Допустимое усилие подачи по координате Z, Н | 9806 | |
Точность позиционирования, мм | 0,015 | |
Шпиндель | ||
Частота вращения шпинделя, об/мин (число ступеней) | 50..2500 (12) | |
Количество скоростей шпинделя | 18 | |
Наибольший крутящий момент, кНм | 0,615 | |
Коэффициент ряда выходных частот вращения шпинделя | 1,26 | |
Эскиз конца шпинделя по ГОСТ 24644-81 7:24 | 50 | |
Магазин инструмента | ||
Емкость магазина инструмента | 12 | |
Время смены инструмента, с | 20 | |
Максимальный диаметр фрезы торцовой, мм | 125 | |
Максимальный диаметр фрезы концевой, мм | 40 | |
Максимальный диаметр сверла, мм | 30 | |
Максимальный вес инструмента, кг | 15 | |
Вылет инструмента от торца шпинделя, мм, не более | 250 | |
Электрооборудование и привод | ||
Электродвигатель привода главного движения, кВт (об/мин) | 7,5 (1450) | |
Электродвигатели привода подач HG-112B, HG-112C (оси X, Y), Нм | 17 | |
Электродвигатели привода подач ползуна HG-112C (ось Z), Нм | 23 | |
Электродвигатель наладочного перемещения консоли, кВт (об/мин) | 2,2 (1450) | |
Электродвигатель гидростанции, кВт (об/мин) | 2,2 (1450) | |
Электродвигатель насоса смазки, кВт (об/мин) | 0,27 (1500) | |
Электронасос охлаждающей жидкости Мощность, кВт | 0,12 (2800 | |
Производительность насоса СОЖ, л/мин | 8 | |
Тип гидростанции | 5АГ48-22Н | |
Габариты и масса станка | ||
Габариты станка (длина ширина высота), мм | 3680 х 4170 х 3150 | |
Масса станка, кг | 6580 |
Купить ГФ2171 Станок фрезерный вертикальный консольный с ЧПУ и АСИ Б/У в Минске по цене $ 8 000
Создано 02.12.2020 Изменено 27.07.2023
