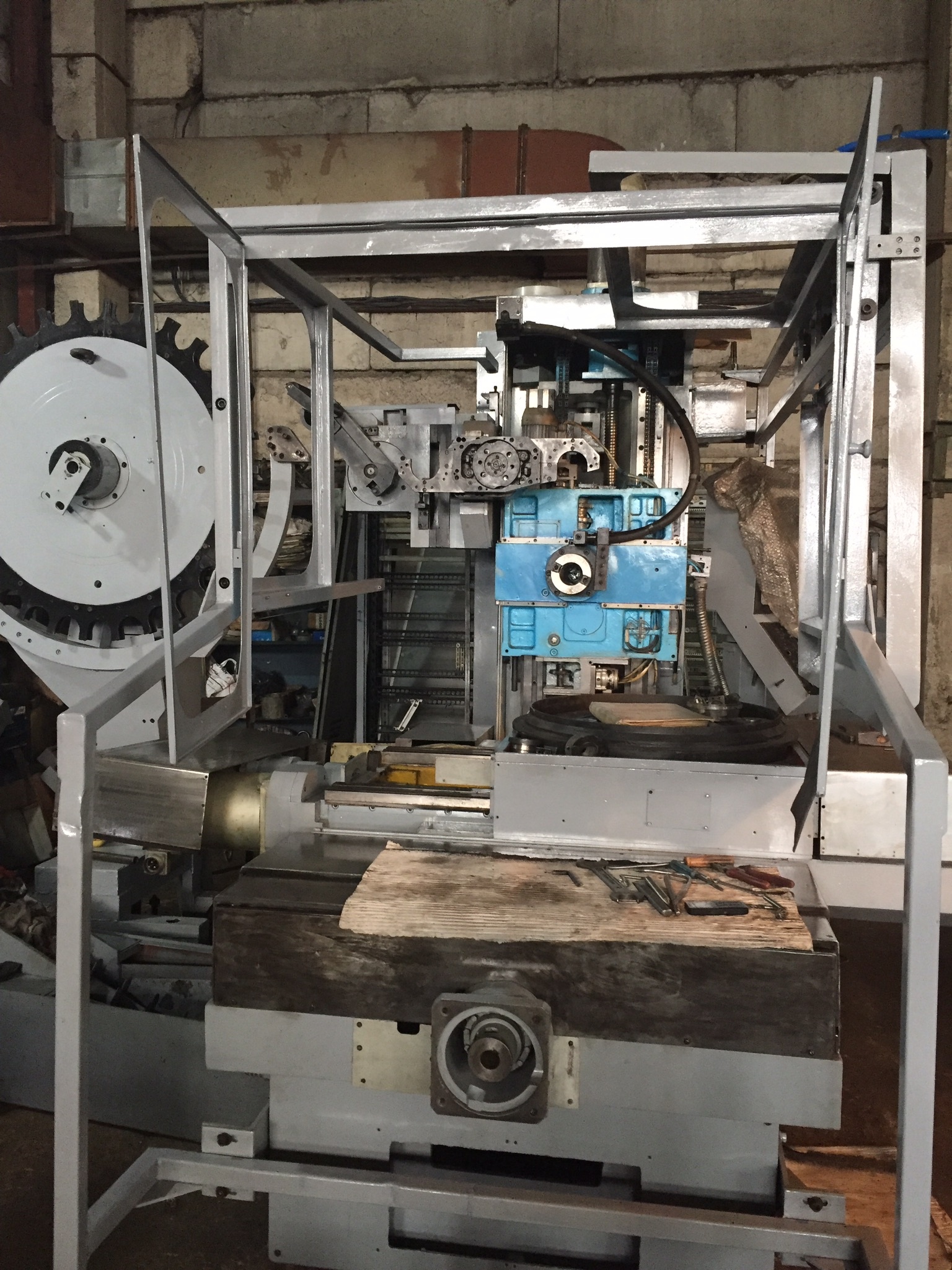

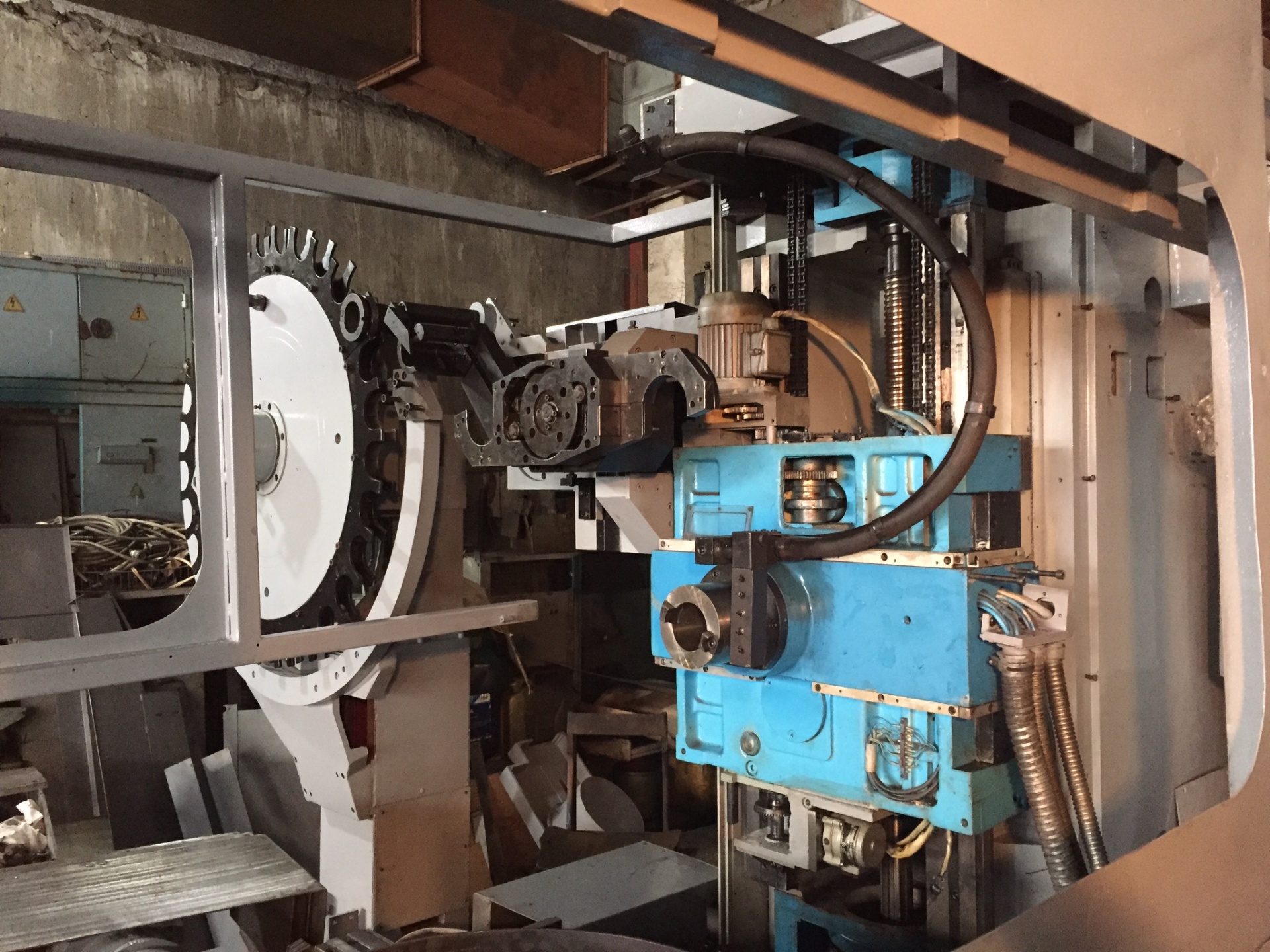

2204ВМФ4 многоцелевой сверлильно-фрезерно-расточной ОЦ - Продам в Минске



2204ВМФ4 многоцелевой сверлильно-фрезерно-расточной ОЦ 2204ВМФ4 многоцелевой сверлильно-фрезерно-расточной ОЦ
Цена
23 000
В наличии
Минск (Беларусь)
Состояние: Новый
Контакты
m_four
максим

Детальное описание

Механическая структура без эксплуатации

ЧПУ и Электрика по желанию,

Диаметр рабочей поверхности стола, мм 630

Наибольшее перемещение стола, мм

продольное 500
поперечное 500

Расстояние от оси шпинделя до рабочей поверхности стола, мм 90 590
Расстояние от торца шпинделя до центра стола, мм 200 700
Ширина Т-образного паза стола, мм 18
Количество Т-образных пазов стола 7
Расстояние между Т-образными пазами стола, мм 80
Величина продольных, поперечных, вертикальных подач, мм/с 0,016 167
Количество ступеней продольных, поперечных, вертикальных подач Бесступенчатое
Скорость быстрого перемещения, мм/мин 10000
Наибольшая частота вращения стопа, об/мин 10
Наибольшее усилие подачи, кН 0,8
Наибольшая допустимая масса обрабатываемого изделия, кг 300
Конус шпинделя по ГОСТ 15945—82 50
Наибольшее перемещение шпиндельной головки, мм 500

Частота вращения, об/мин

шпинделя 40 2500
быстроходного шпинделя До 5000

Количество скоростей шпинделя Бесступенчатое
Емкость инструментального магазина, шт 30

Наибольший диаметр инструментов, загружаемых в магазин, мм

с пропуском соседних гнезд 160
без пропуска соседних гнезд 100

Наибольшая масса инструментов, загружаемых в магазин, кг

длиной до 350 мм 12
длиной до 300 мм 16

Точностные параметры, мм

точность позиционирования 0,012
отклонение от заданной траектории 0,03
точность межосевых расстояний обработанных отверстий 0,016
соосность двух отверстий относитсльно общей оси 0,020
перпендикулярность осей обработанных отверстий 0,020
постоянного диаметра отверстия в любом сечении 0,012

Корректированным уровень звуковой мощ ности LpA, дБА, не более 98
Габарит станка без приставных устройств, мм 3470x2900x2825

Масса станка, кг

без принадлежностей и приставных устройств 5000

Создано 02.12.2020 Изменено 28.04.2025
