Продам Координатно-расточной станок 24К40СФ4 ЧПУ 2C42 в Минске
Детальное описание

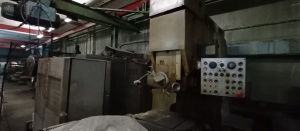

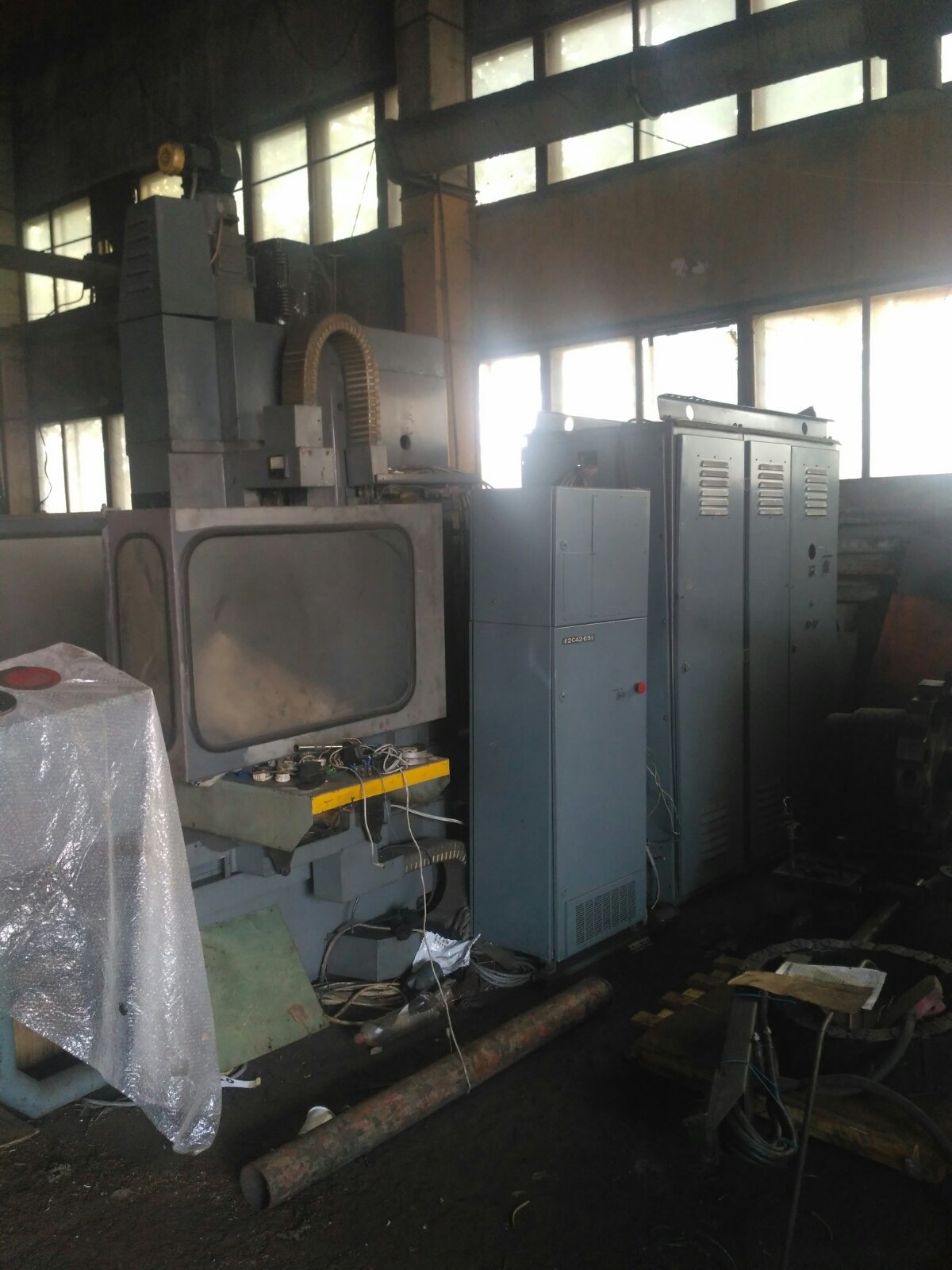

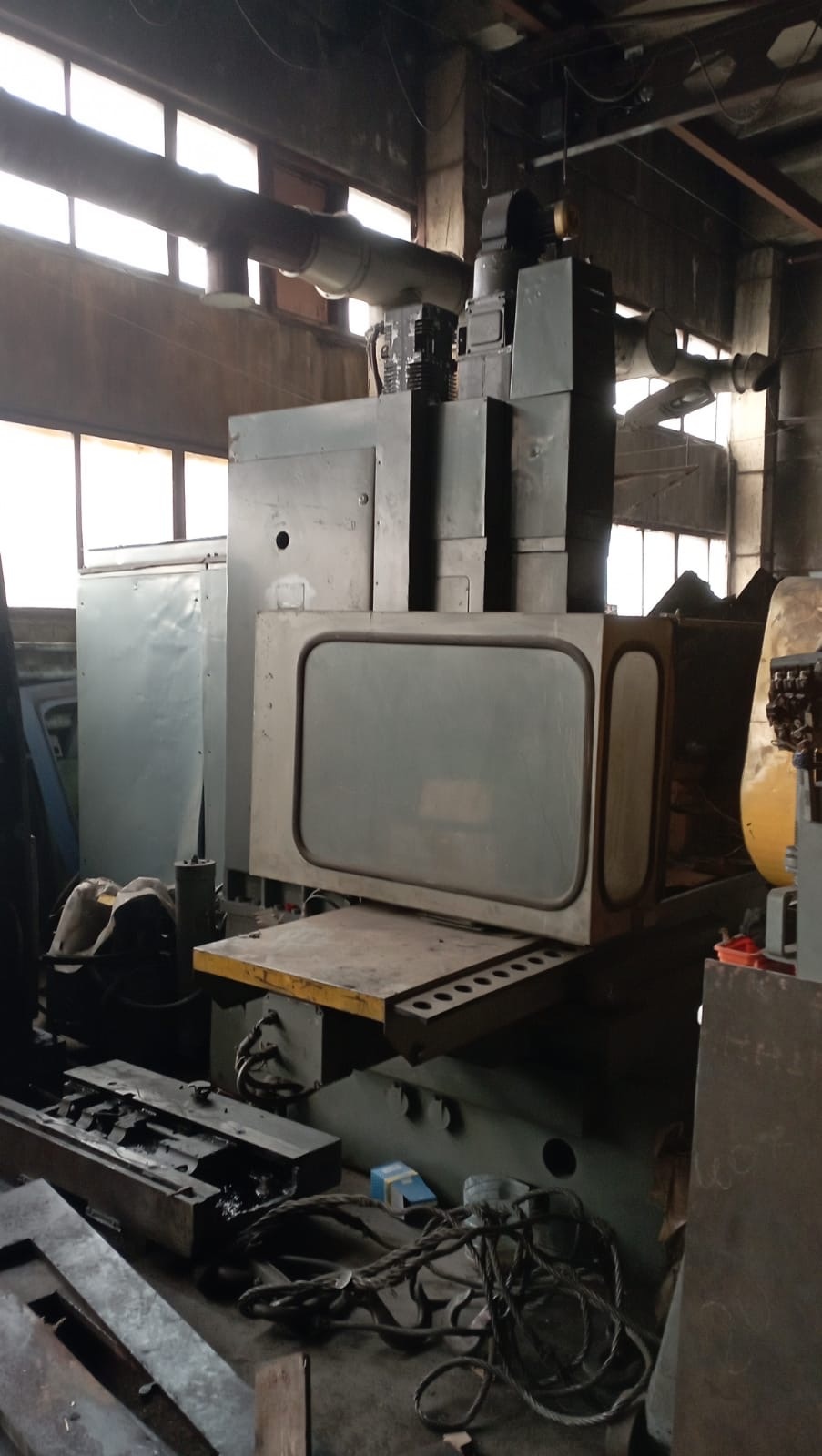

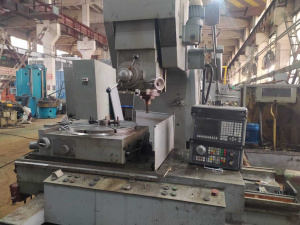

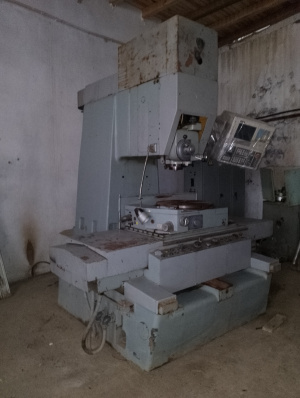

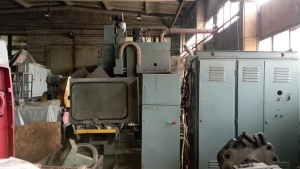

Станок модели 24к40сф4

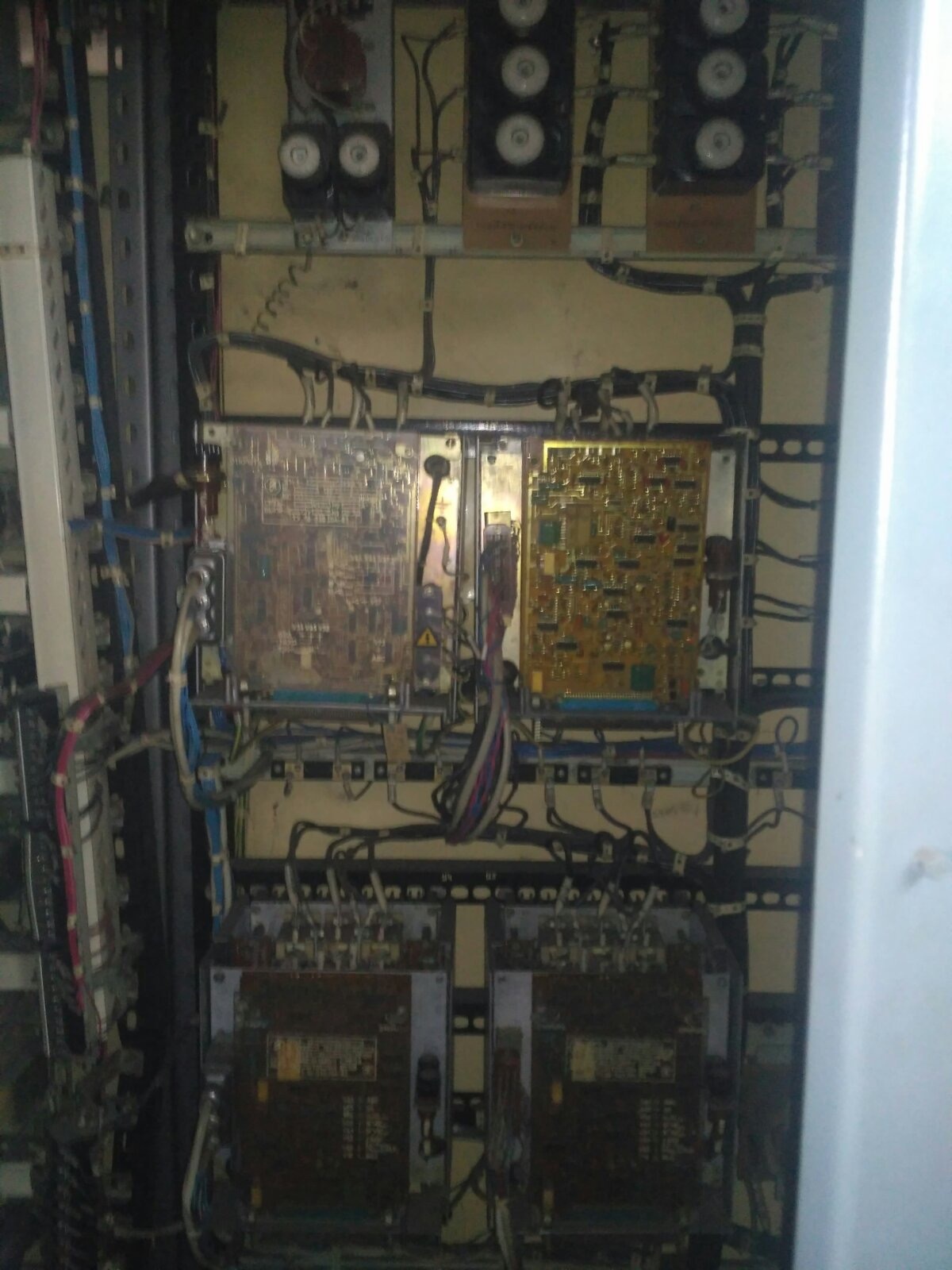

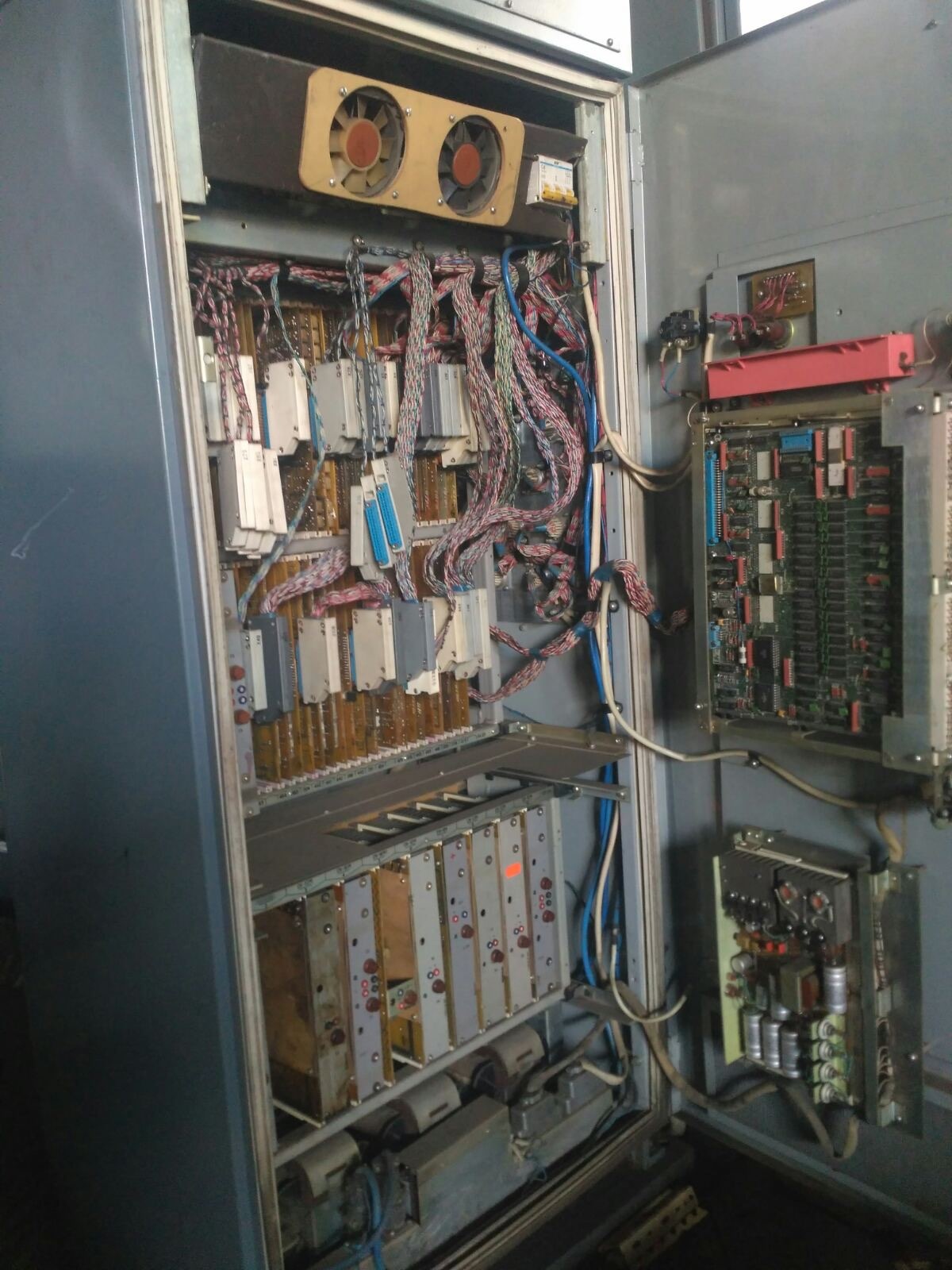

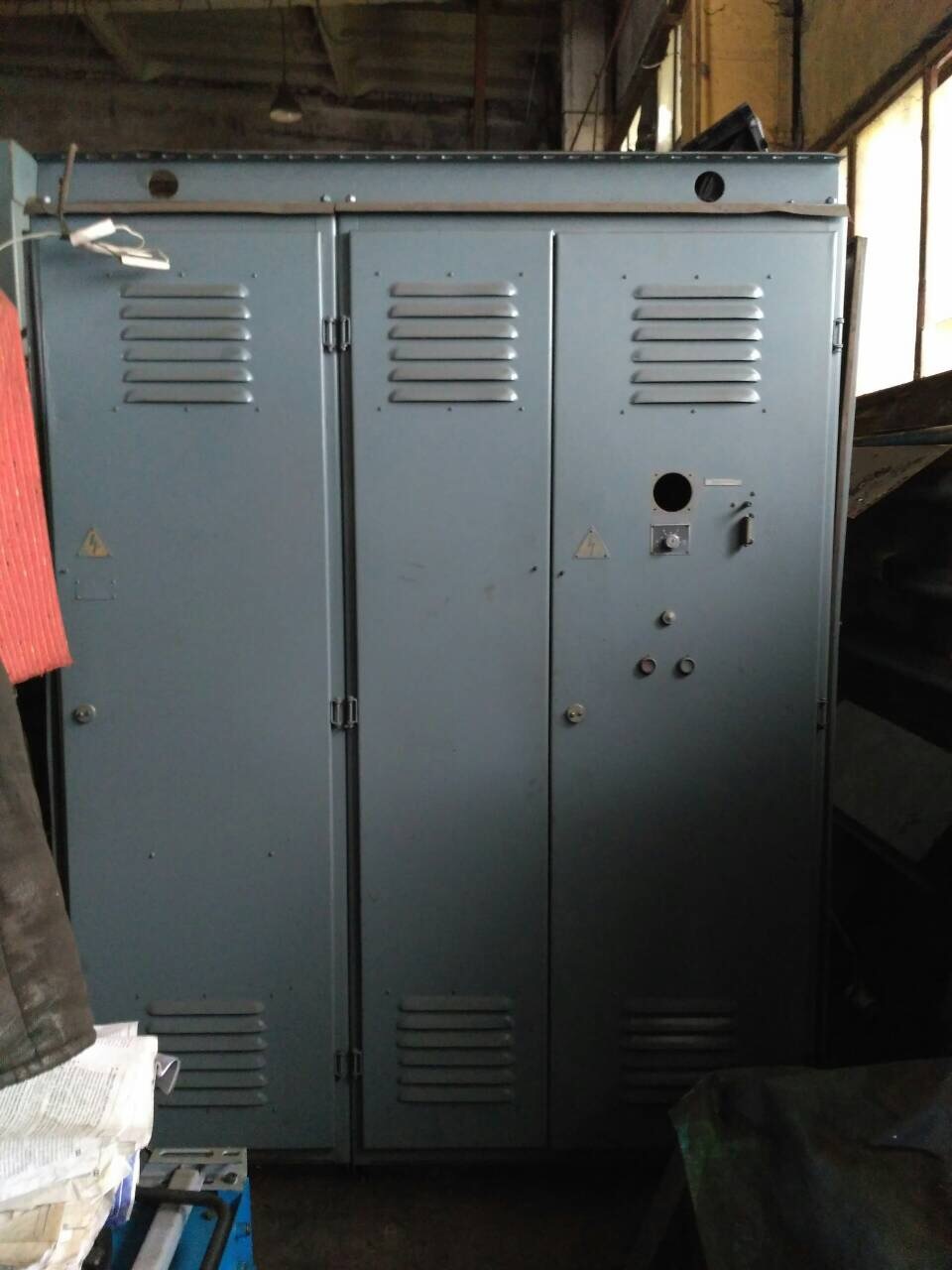

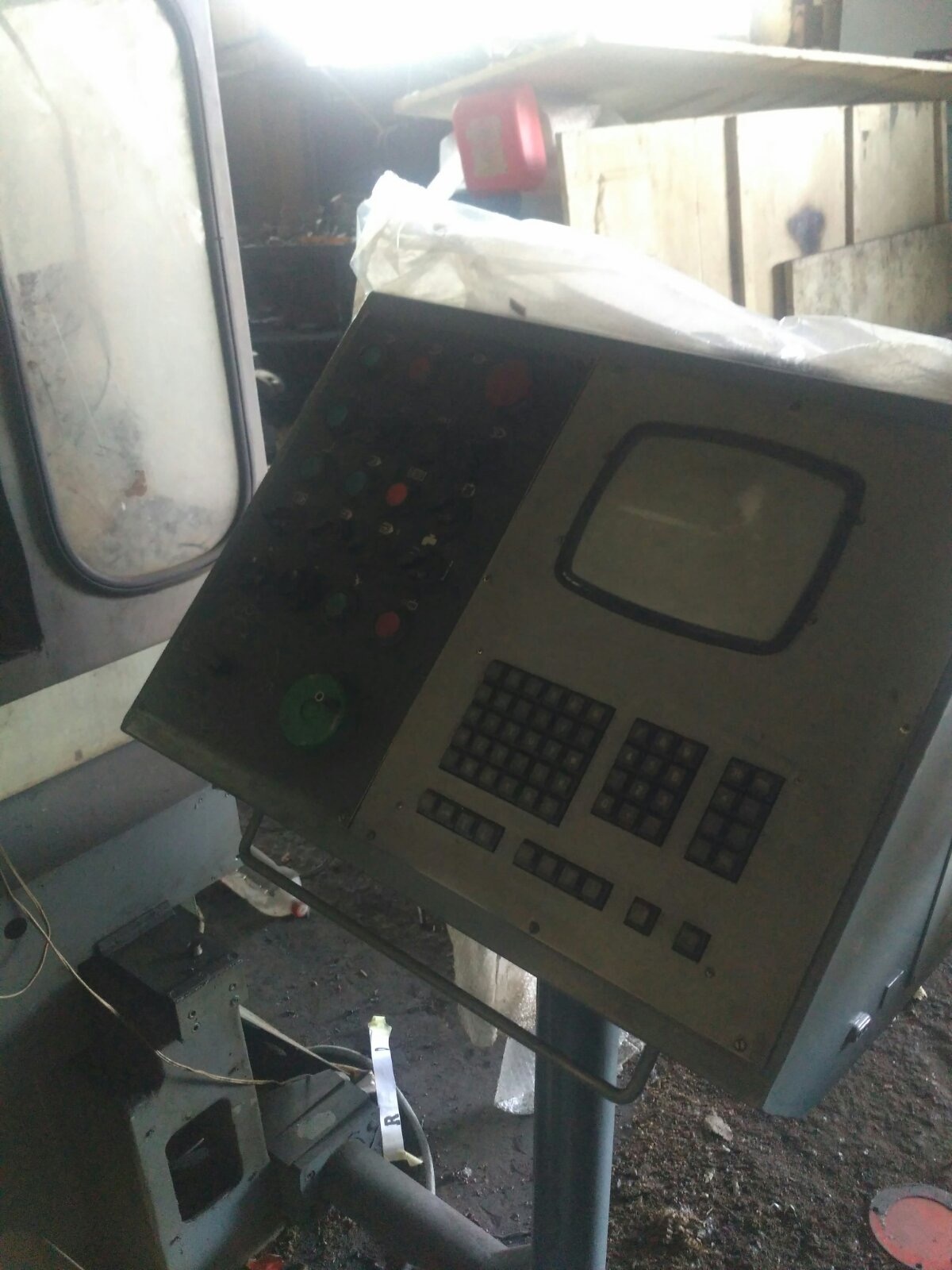

ЧПУ 2С42
Механика без износа.
Класс точности П

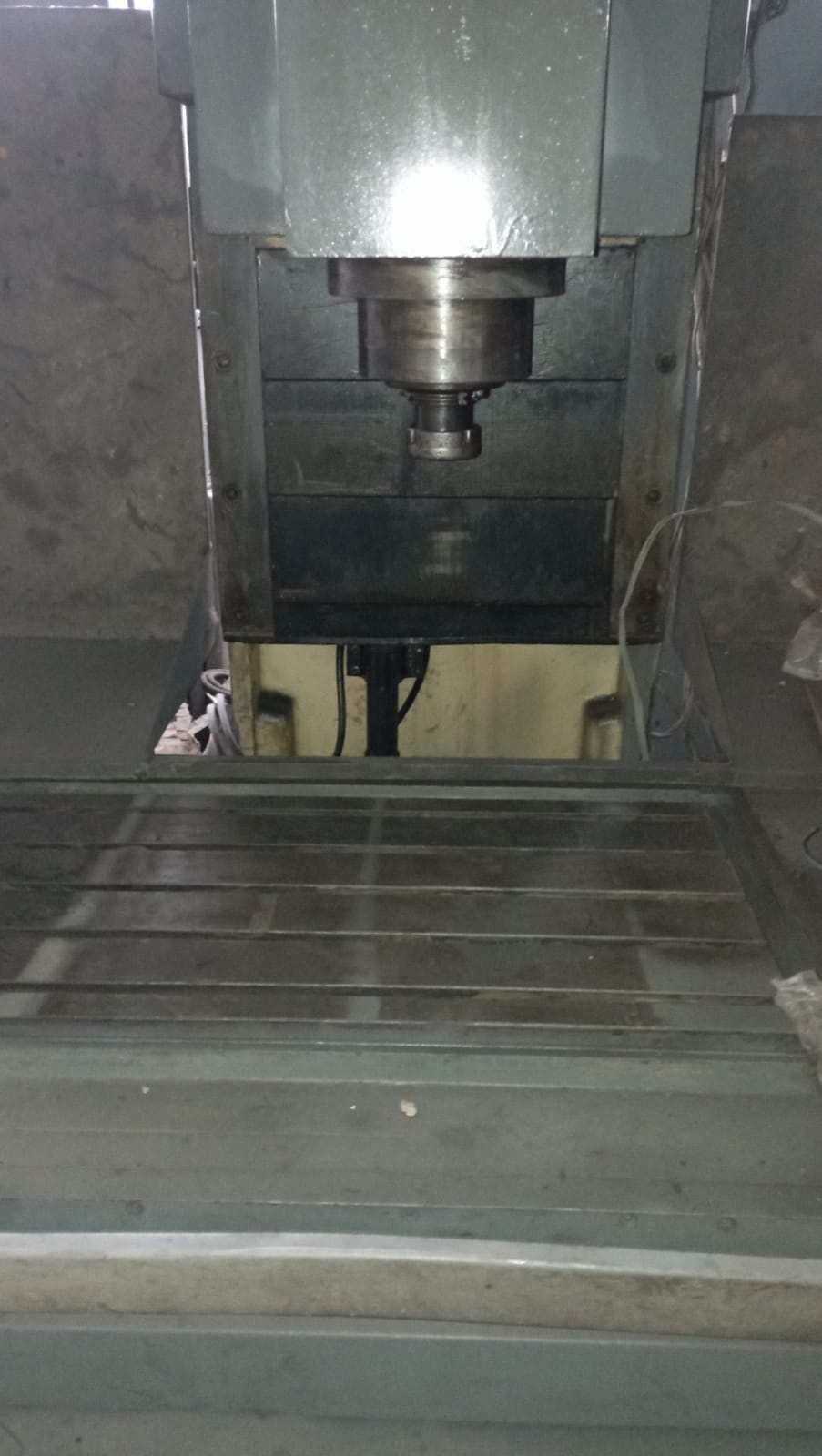

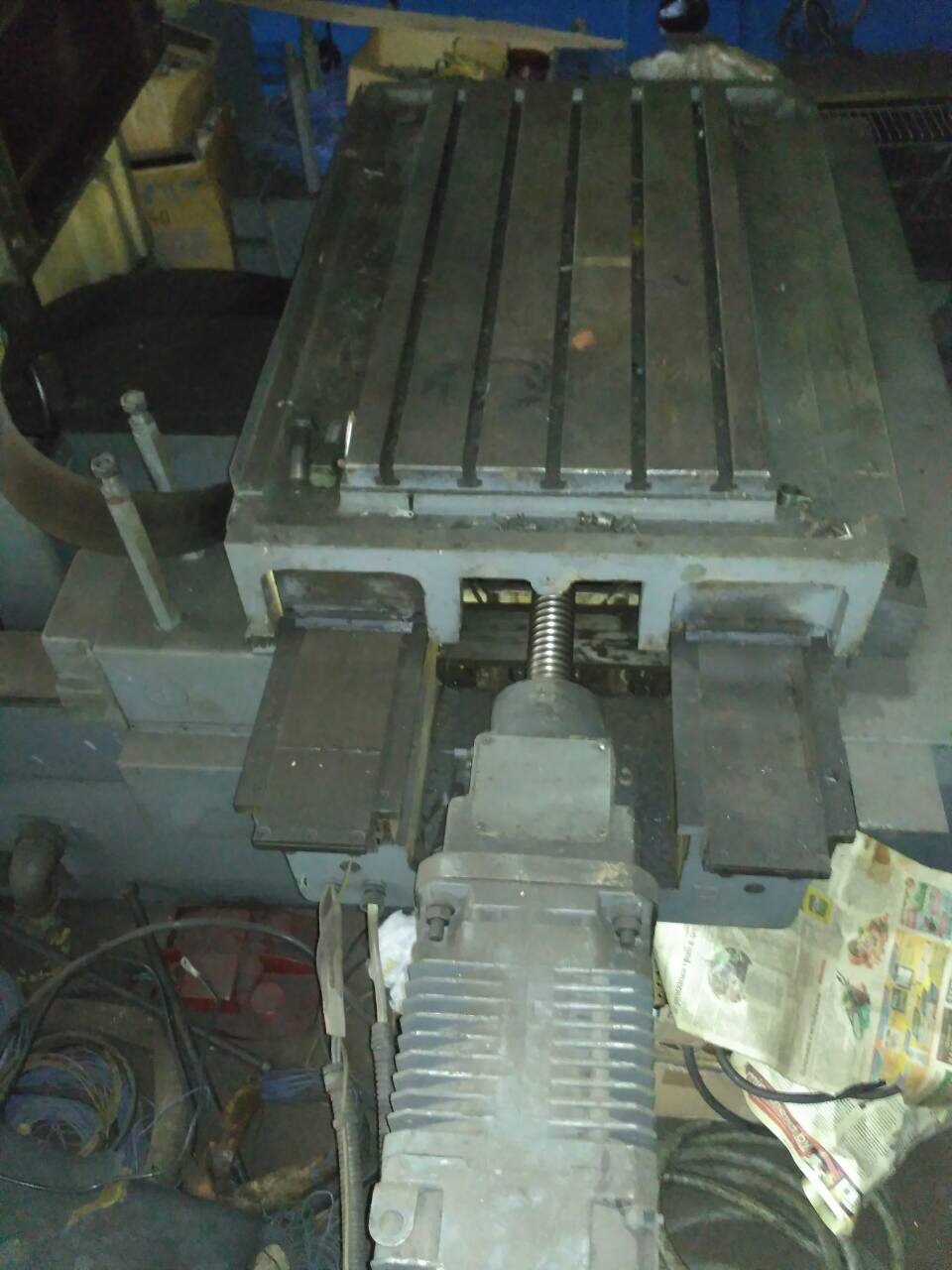

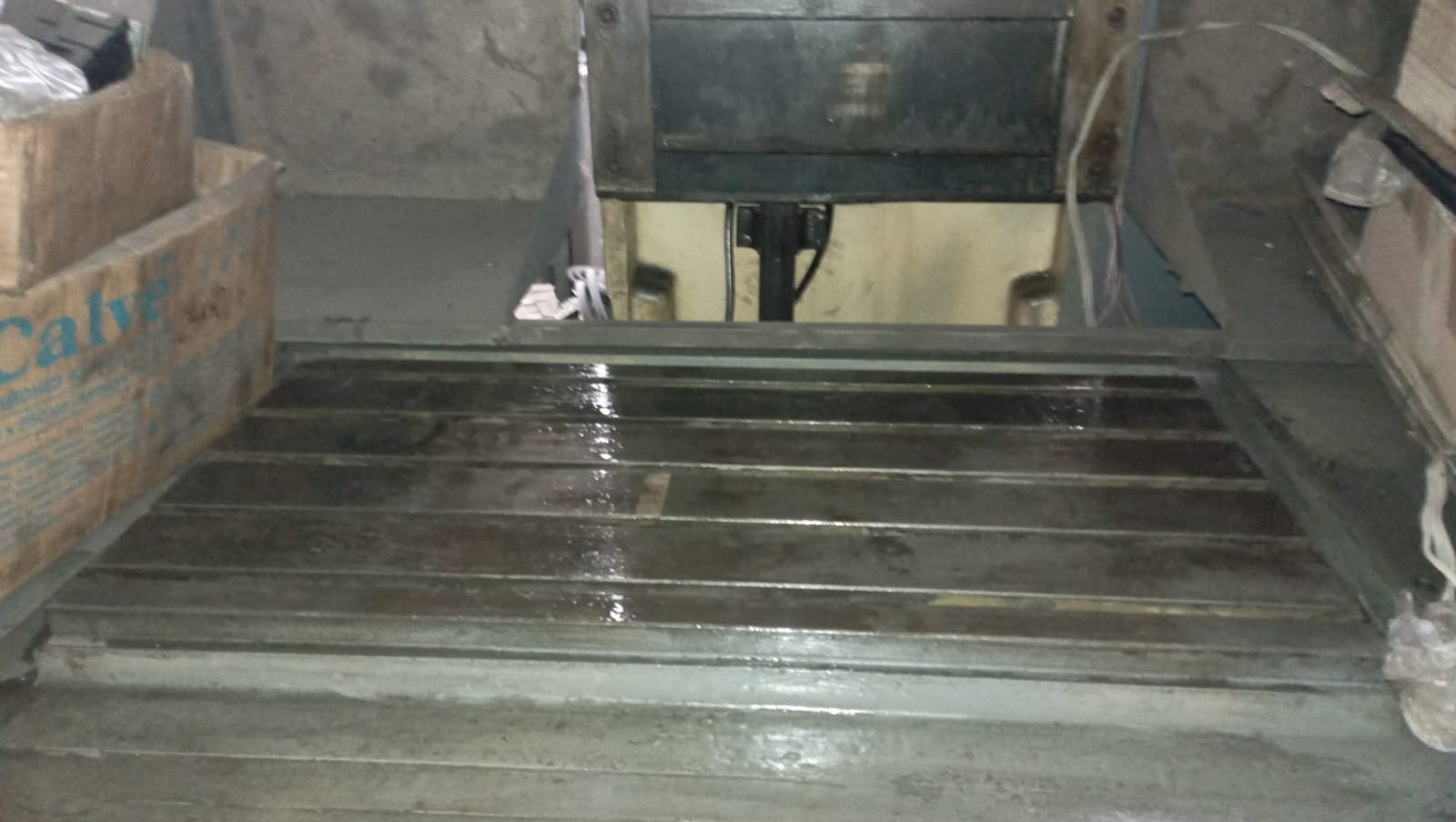

Ширина рабочей поверхности стола мм 400h14
Длина рабочей поверхности стола мм 800h14
Количество Т образных пазов стола 5
Ширина направляющих пазов по ГОСТ 1574-75 мм 14H8
Ширина зажимных пазов по ГОСТ 1574-75 мм 14H12
Расстояние междк пазами мм 80±0,37
Наибольшая нагрузка на стол с учётом сил резания Н 8000
Наибольшее программируемое перемещение по координате X мм 640
Наибольшее программируемое перемещение по координате Y мм 400
Наибольшее программируемое перемещение по координате Z мм 800
Наибольшее расстояние от торца шпинделя до рабочей поверхности стола мм 630
Наименьшее расстояние от торца шпинделя до рабочей поверхности стола мм 130
Вылет шпинделя (расстояние от стойки до оси вертикального шпинделя) мм 450+10
Конус конца шпинделя внутренний по ГОСТ 15945-70 40 (конусность 7:24)
Степень точности конуса по ГОСТ 19860-74 AT4 по ГОСТ 24644-81
Наибольший размер конуса закрепляемого инструмента Морзе 4
Пределы частот вращения шпинделя об/мин 6,3...3150±10%
Количество частот вращения шпинделя 55 (ф = 1,12)
Наибольший крутящий момент на шпинделе Нм 210
Число управляемых координат 3
Число одновременно управляемых координат 2
По всей длине перемещения
Преобразователь измерительный по координатам X, Y, Z Фотоимпульсный
Дискретность отсчёта мм 0,001
Мощность электродвигателя главного движения кВт 4,2
Номинальная частота вращения электродвигателя главного движения об/мин 1000
