Продам Токарно-револьверный станок 1Д325П Б/У в Краснодаре
8-960-44-999-37
Детальное описание

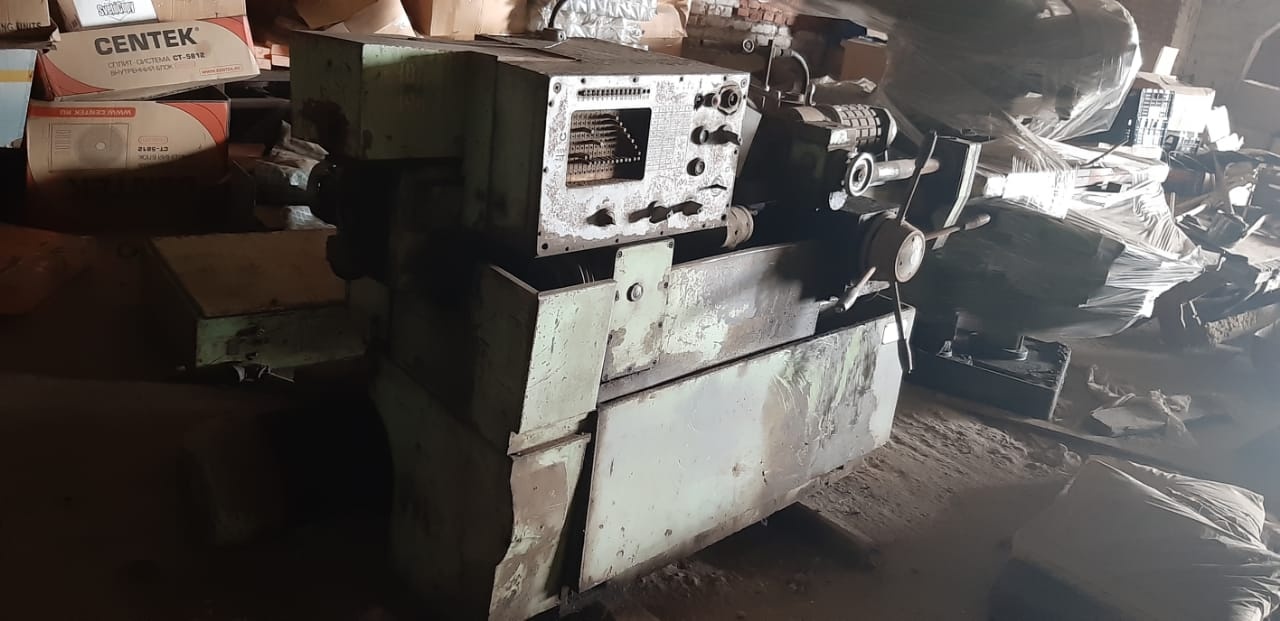

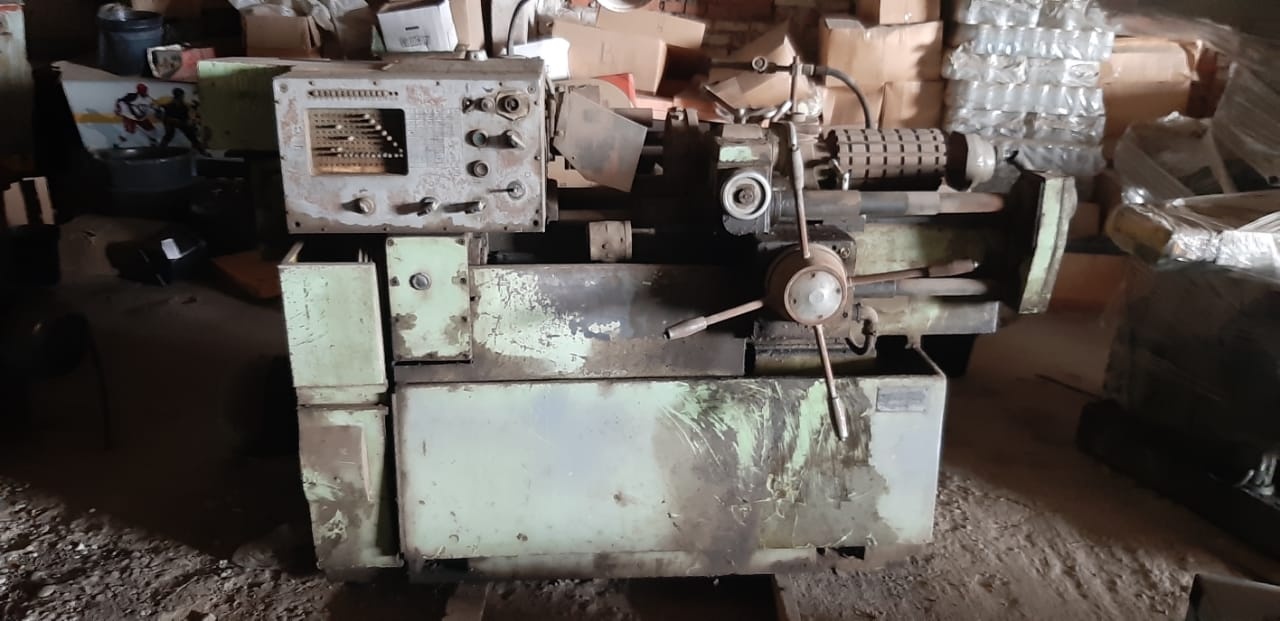

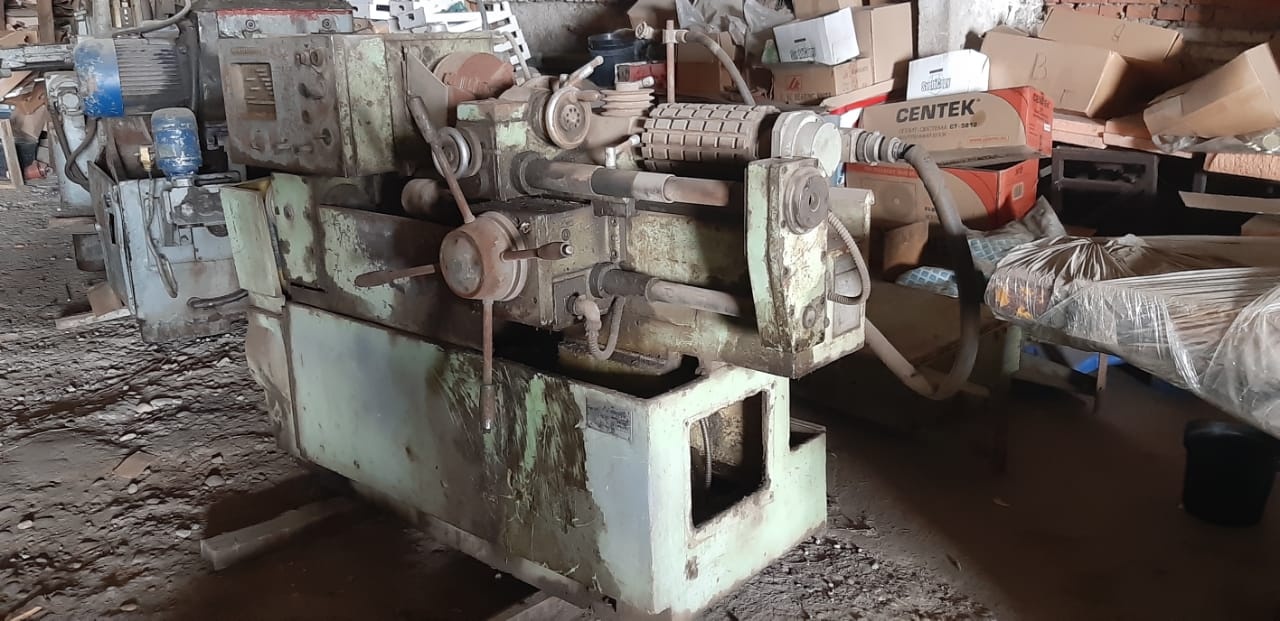

Предприятие реализует станок токарно-револьверный повышенной точности 1Д325П.
Станок в хорошем техническом состоянии!
В комплекте устройством автоматической подачи заготовки (цанговый патрон), большое кол-во цанг.
Фото - соответствует реальности!
Возможна проверка в работе!
По всем интересующим Вас вопросам - обращайтесь по телефону!
Технические характеристики:
| Наименование параметра | 1Д325п |
| Основные параметры станка | |
| Класс точности станка Н по ГОСТ 8—71 | П |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 320 |
| Наибольший диаметр круглого обрабатываемого прутка на переднем зажиме (в цанге), мм | 25 |
| Наибольшая сторона квадрата обрабатываемого прутка, мм | 17 |
| Наибольший размер шестигранного прутка (диаметр вписанной окружности), мм | 22 |
| Наибольший диаметр обрабатываемого изделия в патроне, мм | 120 |
| Наибольшая длина обрабатываемого изделия в патроне, мм | 125 |
| Наибольшая рекомендуемая длина обрабатываемого изделия в патроне, мм | 50 |
| Наибольшая длина подачи прутка, мм | 0..80 |
| Наибольшая длина обработки прутка в цанге или в патроне, мм | 100 |
| Наибольшая длина обрабатываемого прутка в зажимной и подающей трубе, мм | 3000 |
| Рекомендуемая длина обрабатываемого прутка в зажимной и подающей трубе, мм | 1200 |
| Диаметр отверстия в шпинделе, мм | 40 |
| Высота центров, мм | 170 |
| Расстояние от торца шпинделя до плоскости револьверной головки, мм | 70..500 |
| Наибольший диаметр резьб, нарезаемых плашками по стали средней твердости, мм | М14 |
| Наибольший диаметр резьб, нарезаемых метчиками по стали средней твердости, мм | М10 |
| Наибольшая длина нарезаемой резьбы по копиру, мм | 50 |
| Шпиндель | |
| Количество рабочих скоростей шпинделя | 24 |
| Количество автоматически переключающихся скоростей шпинделя прямых/ обратных | 4/ 1 |
| Пределы чисел оборотов шпинделя, об/мин | 82..3250 |
| Пределы чисел оборотов шпинделя (обратное вращение), об/мин | |
| Конец шпинделя фланцевый по ГОСТ 12595-75 | 2-5Ц |
| Наибольший крутящий момент на шпинделе не менее, Нм (кг*м) | 60 |
| Подачи. Револьверный суппорт | |
| Наибольшее перемещение револьверного суппорта: | 430/ 360° |
| Продольное перемещение револьверного суппорта за один оборот штурвала, мм | |
| Число упоров | |
| Количество продольных подач револьверного суппорта | 8 |
| Количество круговых подач револьверного суппорта | 8 |
| Диапазон скоростей продольных подач револьверного суппорта, мм/об | |
| Диапазон скоростей круговых подач револьверного суппорта, мм/об | 0,028..0,3 |
| Быстрое перемещение револьверного суппорта, мм/мин | |
| Количество инструментов в револьверной головке | 16 |
| Диаметр отверстий в револьверной головке, мм | 20Н7, 30Н7 |
| Диаметр расположения отверстий для инструмента в револьверной головке, мм | |
| Перемещение продольное револьверной головки на одно деление лимба, мм | |
| Цена деления лимба грубой круговой подачи револьверной головки на диаметр изделия, мм | |
| Цена деления лимба тонкой круговой подачи револьверной головки на диаметр изделия, мм | |
| Поперечное перемещение головки на радиусе расположения гнезд под инструмент за один оборот лимба при тонкой круговой подаче, мм | |
| Наибольшее усилие подачи, допустимое механизмом продольной подачи, Н | 4000 |
| Наибольшее усилие подачи, допустимое механизмом круговой подачи, Н | 4000 |
| Электрооборудование станка | |
| Количество электродвигателей на станке, кВт | 4 |
| Электродвигатель главного привода, кВт (об/мин) | 3,2/ 5,3 (750/ 1495) |
| Электродвигатель гидропривода (зажим и подача прутка), кВт (об/мин) | 0,55 (1370) |
| Электродвигатель смазочной станции, кВт (об/мин) | 0,25 (1380) |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,14 (2800) |
| Габариты и масса станка | |
| Габаритные размеры станка (длина, ширина, высота), мм | 2283 х 1035 х 1255 |
| Масса станка, кг | 1635 |
