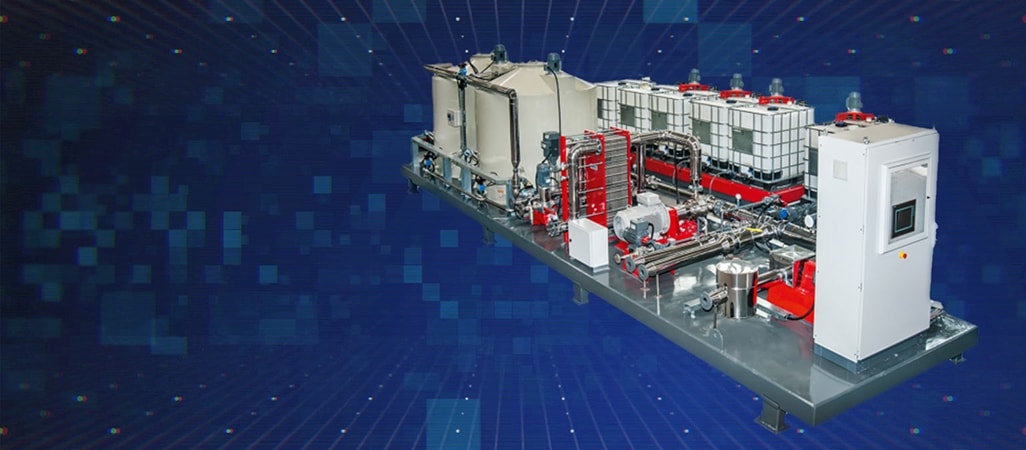

Продам Установка по производству битумной эмульсии EMTES 3 т/ч, Турция в Ташкенте

Эта модель, предназначена для очень чувствительных технологий укладки асфальтов, в основном предназначена для производства битумных эмульсий в технологиях укладки холодной асфальтобетонной смеси в качестве вяжущего материала.

Поскольку от производства работ по укладке может потребоваться бесперебойность и непрерывность, вся установка может быть собрана в контейнерном виде, когда все резервуары для раствора и оборудование и конструкции располагаются внутри контейнера.

Во время производственного процесса насосы жидких компонентов, таких как разогретый битум, эмульгатор, растворитель, добавка-катализатор (DOP), латекс, работают с помощью инвертора и имеют возможность использовать в процессе только необходимое количество материала с требуемым расходом. Кроме того, от расходомеров, размещенных за каждым насосом, система управления получает информацию, с помощью которой обеспечивает контроль требуемого при перекачке количества. Битум и растворитель пропускают через статический смеситель со скоростью, определенной в соответствии с рецептом. Это гарантирует, что битум будет иметь желаемую текучесть. Кроме того, для увеличения адгезии битума с материалом присадки (DOP), смесь находится в одном статическом смесителе. Полученный битум из статического смесителя все время пропускается через коллоидную мельницу.

Водный раствор готовят в резервуаре из полипропилена (PP3). Блок взвешивания был разработан для других вспомогательных ингредиентов (эмульгатор, кислота, стабилизатор). Таким образом, все добавки легко дозируются и постоянно направляются в емкости для раствора. Вода, необходимая для раствора, греется до нужной температуры электрическим нагревателем и с помощью пластинчатого теплообменника, расположенного на выходе эмульсии что позволяет существенно сэкономить тепловую энергию.

Однородно смешанный раствор, который имеет подходящую температуру и значение pH, пропускается через коллоидную мельницу из нержавеющей стали и далее в вертикальный центробежный насос.

По мере готовности коллоидного раствора, нужное количество готовой эмульсии может отгружается в автобойлер.

Технические характеристики:

Модель         EMTES 3 т/ч

Вид производства Партиями (Полунепрерывное)

Непрерывное (с колес)    нет

Непрерывное         да

Компоновка Контейнер 20' & 40'

Количество резервуаров для раствора          1 & 2

Дозировка водного раствора     Расходомер

Дозировка битума Расходомер

Дозировка растворителя            Расходомер

Дозировка эмульгатора и кислоты      Весотозатор

Мельница     да (GAP)

Размеры гранул (μm)        0.1

Обогрев        Электрический / Горячее масло

Контроль (варианты)        Ручной / Полностью автоматический

Добавки        ПАВ (DOP) / Латекс / Растворитель

Электрический нагреватель      да

Теплообменник      да

Суммарная мощность (kW)        75

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАВОДА БИТУМНОЙ ЭМУЛЬСИИ 3 Т / Ч

Корпус оборудования Расположен в 20“ DC контейнере

1. Емкость битумной эмульсии:

СТРУКТУРА

а. Резервуары выполнены вертикальной и цилиндрической формы.

1. b. Рабочая емкость 2,5 м3, полная вместимость 3 м3.

с. Дозатор воды на усиленной плите, PP3 15 мм, 2 шт.,

1. d. Верхняя часть бака, приводимого в движение двигателем для смешивания и добавления добавок.
2. Перегородки для избежания завихрений
3. f. Аналоговый контроль уровня.
4. g. Термометр 0-120 0С.
5. h. Автоматический клапан контролируется PLC для температуры воды.
6. k. Крышка люка Ø500 мм.
7. l. Нижний слив DN40 закрыт заглушкой.
8. m. Кнопка, чтобы собрать воду и проверить pH.

1. Система насосов для эмульсии

Насос для эмульсионного раствора

а. С автоматической смазкой подшипников и зубчатых колес из нержавеющей стали NiCr316.

б. В сочетании с двигателем 0,75 кВт.

с. Для настройки оборотов и автоматического достижения заданного процента с помощью инвертора, управляемого обратной связью от расходомера.

Технические параметры:

1. Водяной насос

Центробежный насос с плотными соединениями (встроенный тип).

а. Всасывающий фланец 32 мм и сливной фланец 32 мм.

б. Производительность 10 м3 / час и мощность двигателя 1,5 кВт.

с. Рабочая температура составляет от -10 0C / +110 0C, давление в кожухе составляет 10 бар (pmax: 16 бар).

• ТЕПЛООБМЕННИК

а. Производительность 40000 ккал / час.

б. Масло с подогревом.

1. КИСЛОТНЫЕ И ЭМУЛЬСИОННЫЕ НАСОСЫ

Кислотный насос

• ЭМУЛЬГАТИВНЫЙ НАСОС

1. Блок добавки с дозатором

Основание 80 NPU.

1. Емкость эмульгатора и питателя HCL составляет 10 литров.

1. Битумная насосная группа

Битумный насос

1. Оболочка для отопления.
2. b. Tип : Объемный шестеренный насос.
3. с. В сочетании с электродвигателем с фиксированной к.п. и автоматическим управлением

1. МЕЛЬНИЦА

• Параметры

Качество эмульсии основано в основном на Мельнице, характеризуется бесконечно фиксированной регулировкой зазора между ротором и статором

1. Панель управления

ЭЛЕКТРИЧЕСКИЕ ПАНЕЛИ УПРАВЛЕНИЯ соответствуют нормам EC, -защита IP55 с помощью следующих команд:

1. Эмульсионный насос
2. Емкость с эмульсионным раствором
3. Коллоидная мельница
4. Водяные насосы
5. Насосы емкости эмульсии
6. Битумные насосы
7. Насос для добавки
8. Термометры

Гарантия 24 мес.
