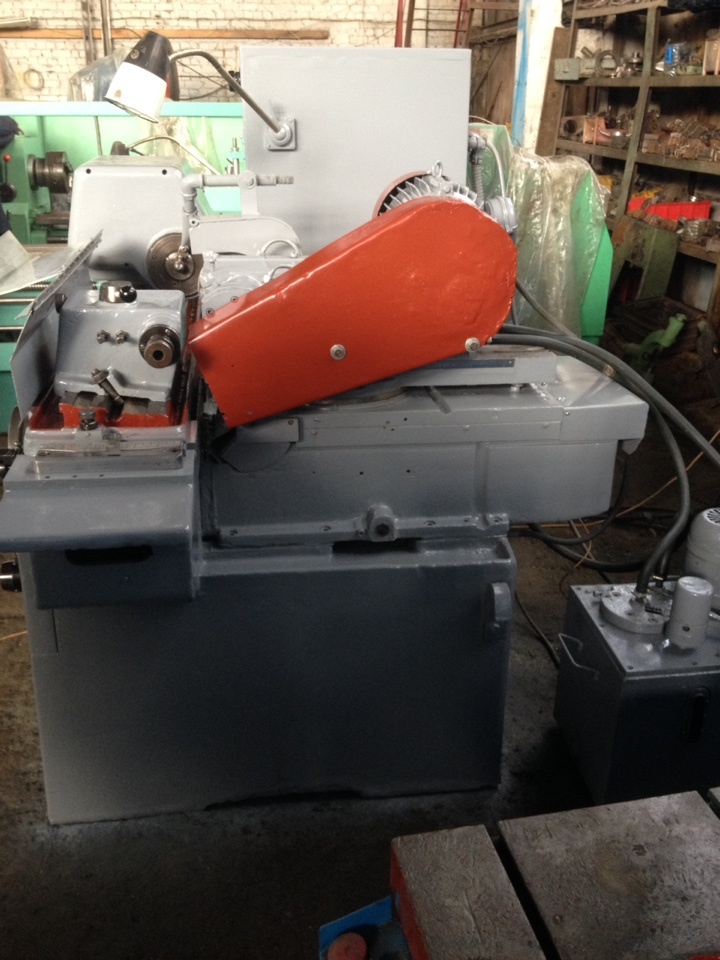

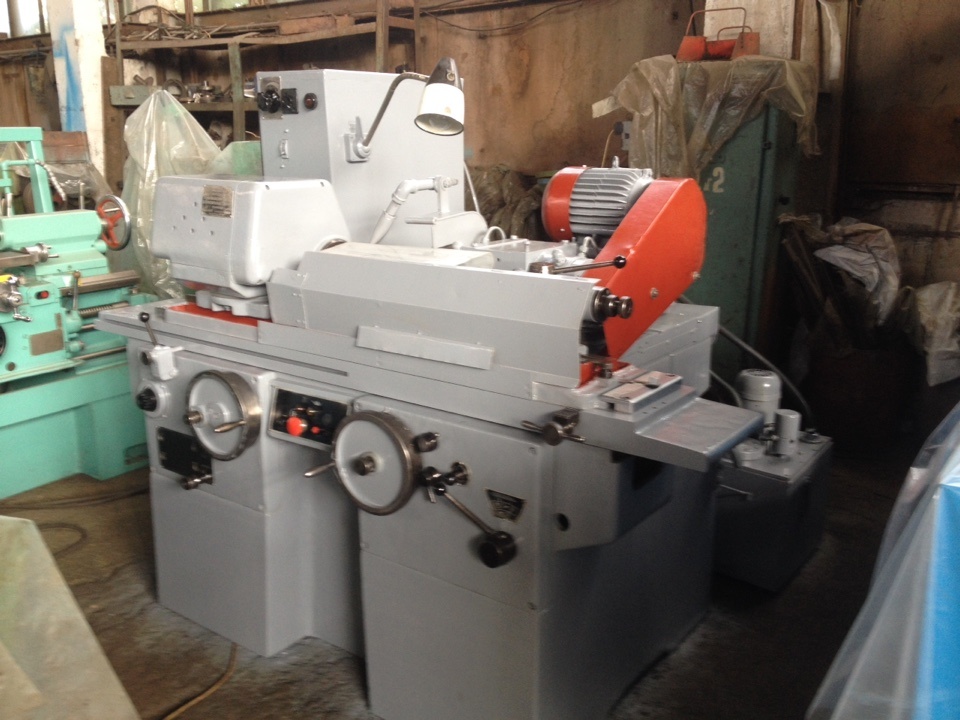

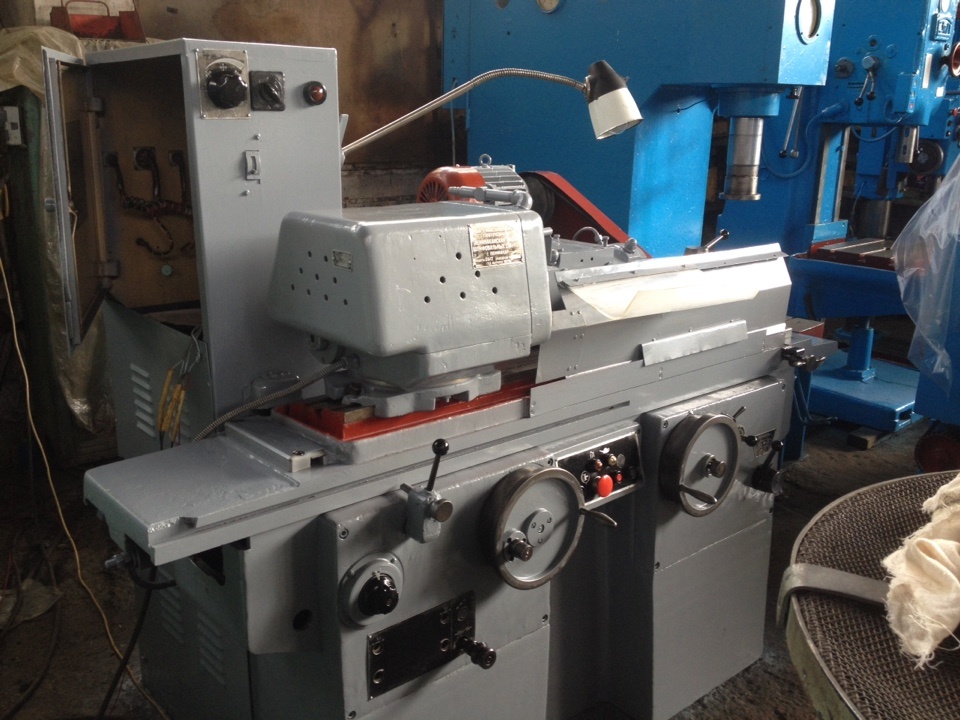

Станок круглошлифовальный 3Б12 Б/У - Продам в Нижнем Новгороде

рабочее состояние

Станки модели 3б12 предназначены для наружного  и внутреннего шлифования цилиндрических и пологих конических поверхностей в условиях серийного производства.

Наибольший диаметр устанавливаемого изделия, мм. 250

Наибольшая длина изделия, устанавливаемого в бабках, мм 630

Высота центров, мм 125

Расстояние между центрами универсальной и задней бабок, мм 550

Расстояние между осью шлифовальных кругов и линией центров, мм

в горизонтальной плоскости

наименьшее 70

наибольшее 300

Расстояние от зеркала нижнего байка до нижней кромки бабы, мм

Расстояние от оси бабы до станины, мм 255

Высота зеркала нижнего байка над уровнем пола, мм 630

Размер зеркала байка, мм:

верхнего 90 Х 50

нижнего 115 – 50

в зеркальной плоскости

ниже линии центров 65

выше линии центров 185

Размеры рабочей поверхности стола (длина, ширина), мм 900 Х 140

Угол поворота стола в горизонтальной плоскости град. 900

Наибольшее перемещение головки (вертикальное), мм 250

Наибольший диаметр шлифовального круга по ГОСТ 2424-67, мм

Прямого профиля 200

Фасонного профиля 150

Угол поворота головки ( горизонтальное), град. 3500

Цена делений поворота, град. 10

Число оборотов шпинделя в мин. 2240; 4500; 6300

Габариты станка 2050 Х 1820 Х 1550

Электродвигатель главного привода 1,4

Вес станка, кг. 1285
