Продам Линия компаундирования полимеров. Гранулятор компаундер для производства компаундов и композитов в Qingdao
+8615192681981
89158165038
+79378497822
Qingdao Powertech Machinery Co. ltd.
Китай, Shandong, Qingdao, No.58, Pingcheng East road Jiaoxi Industrial Park
Детальное описание

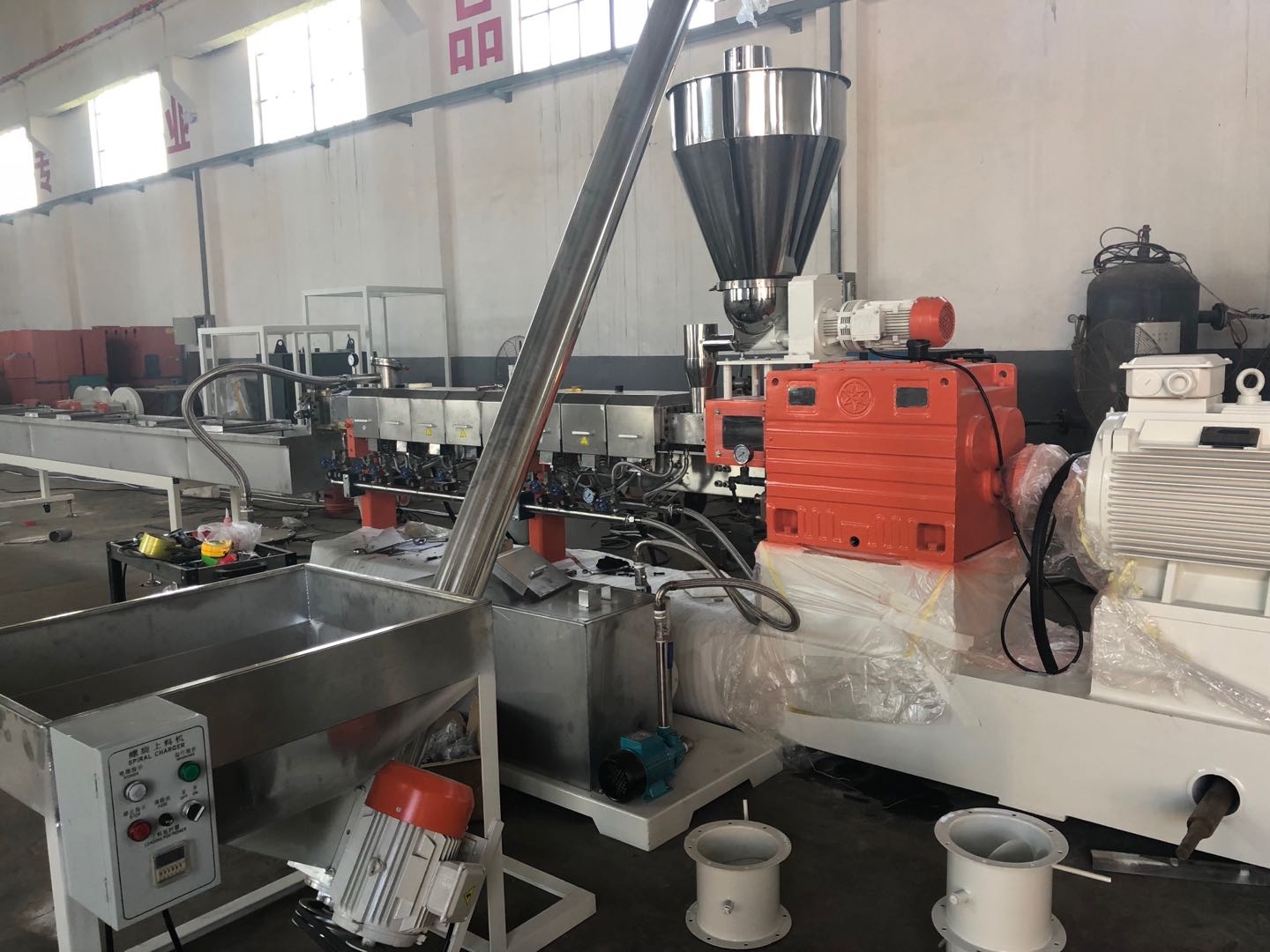

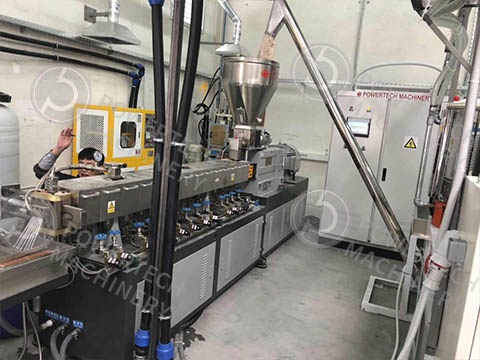

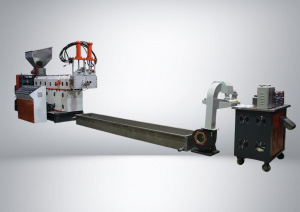

Линия компаундирования полимеров
http://powertechmachine.ru/compoundinglinestrand.html
- Сырье: Согласно рецептуре
- Форма изделия : Гранула
- Производительность: 2-1000 кг/час
- Тип: Компаундер/Стренговый
Состав:
Смеситель | Опционально |
Бункера материала | 1-4 комплекта |
Погрузчик | 1-4 комплекта |
Основной бункер дозатор | 1 комплект |
Двухшнековый экструдер | 1 комплект |
Дополнительный питатель | 1-4 комплект |
Шиберный фильтр расплава | 1 комплект |
Экструзионная голова для гранулы | 1 комплект |
Ванна охлаждения | 1 комплект |
Сушка стренг | 1 комплект |
Стренговое отрезное | 1 комплект |
Вибросито | 1 комплект |
Бункер для гранулы | 1 комплект |
Электрические приборы | 1 комплект |
Параллельный двухшнековый экструдер | |
Модель | PTPS-65B |
Автоматический двухшнековый загрузчик | |
Метод погрузки | Вращение |
Количество шнеков | 2 шт. |
Питание | 1.1 кВт |
Управление оборотами | Частотный преобразователь |
Передаточное число | 1:11 |
Шнек высокой эффективности | |
Тип | Параллельные |
Количество шнеков | |
| |
Поверхностное Покрытие | W6Mo5Cr4V2 |
Глубина азотации | 0.4-0.5 мм |
Жесткость азотированного слоя | HV950-1050 |
Направление вращения | Со направленное |
Обороты | 60-600 об/мин |
Цилиндр | |
Метод нагревания | Электрический нагреватель |
Нагревающая мощность | ~40 кВт |
Метод охлаждения | Вода |
Поверхностное Покрытие | W6Mo5Cr4V2 |
Глубина азотации | 0.4-0.5 мм |
Жесткость азотированного слоя | HV950-1050 |
Термоконтроллер | OMRON (Япония) |
Низкое напряжение | Schneider / Siemens |
Редуктор | |
Материал вала шестерни | 20CrNi2MoA, HRC58-62 |
Система охлаждения редуктора | Масло |
Мощность насоса | 0.37 кВт |
Главный двигатель | |
Метод | Асинхронный двигатель, 75 кВт,1480 Об/мин. 380V, 50Hz |
Контрольная система | DELTA/ABB частотный преобразователь |
Система соединения | Шлицевое |
Система охлаждения экструдера | |
Зоны охлаждения | Все зоны, кроме экструзионной головы |
Водяной циркуляционный насос | 0.55 кВт |
Циркуляционный водяной блок | Нержавеющая сталь |
Разделитель регенеративного теплообменника | 1 набор |
Электромагнитный клапан | «Danfoss» |
Вакуумная система | |
Вакуумный насос | 2.2 кВт |
Вакуумный резервуар | 1 шт. |
Электромагнитный клапан | «Danfoss» |
Боковой дозатор для порошка | |
Двигатель | 750 Вт |
Производительность | 50-150 кг/час |
Материал бункера | Нержавеющая сталь 304 |
Фильтр расплава с гидравлической сменой шибера | |
Мощность | 1.5 кВт |
Время смены шибера | <2 сек |
Давление системы | 16 МПа |
Диаметр | 200 мм |
Матреиал | 38CrMoAlA, азотирован |
Экструзионная голова | |
Материал | 12Cr, закалка, хромирование |
Количество отверстий | 13 шт. |
Диаметр отверстий | 3 мм |
Ванна охлаждения | |
Длина | 6 метров |
Материал, контактирующий с водой | Нержавеющая сталь, 2 мм |
Сушка стренг | |
Ролики | 2 шт. |
Мощность вентилятора | 1.5 кВт |
Материал контактирующий с водой | Нержавеющая сталь |
Устройство стренговой резки | |
Метод | Холодная резка стренг |
Материал ножа | Сталь инструмента сплава Cr12, твердость режущей кромки: HRC65 |
Мощность двигателя | 2.2 кВт |
Вибросито | |
Количество вибромоторов | 1 шт. |
Мощность | 0.1 кВт |
Материал, контактирующий с гранулой | Нержавеющая сталь |
Количество фракций выхода | 2 |
Воздушная трасса загрузки в бункер | |
Мощность вентилятора | 4 кВт |
Диаметр трубы | 115 мм |
Материал трубы | Нержавеющая сталь |
Бункер | |
Количество | 1 набор |
Объем | 1 м3 |
Материал | Нержавеющая сталь |
Линия компаундирования полимеров и материалов на базе двухшнековых экструдеров с параллельными шнеками. Область применения - компаундирование полимерных материалов ПЭ, ПА, ПЭ + ЭПК, ПП, ПС + СБС; ПП + БНК, ЭВА, ПА6, ПА66, АБС, ПП + PA, ПБТ + ПЭТ, ПК, Хлорированный полиэтилен, ТПУ + АБС, ППС, ППО, ПВХ, PEx и д.р. , гранулирование мастербатчей красителей, функциональных добавок, суперконцентратов, технических, огнестойких мастербатчей, прививки материалов и т.д.
Компаундер или линия грануляции включает в себя:
Погрузчик или группа погрузчиков для подъема и транспортирования материала в бункер-дозатор;
Бункер-дозатор или группы дозаторов для дозирования разных материалов композиции, дозаторы могут дозировать по объему (объемный дозатор) или по весу (гравиметрический дозатор).
Основной бункер-дозатор для дозирования полимерного материала в зону загрузки экструдера;

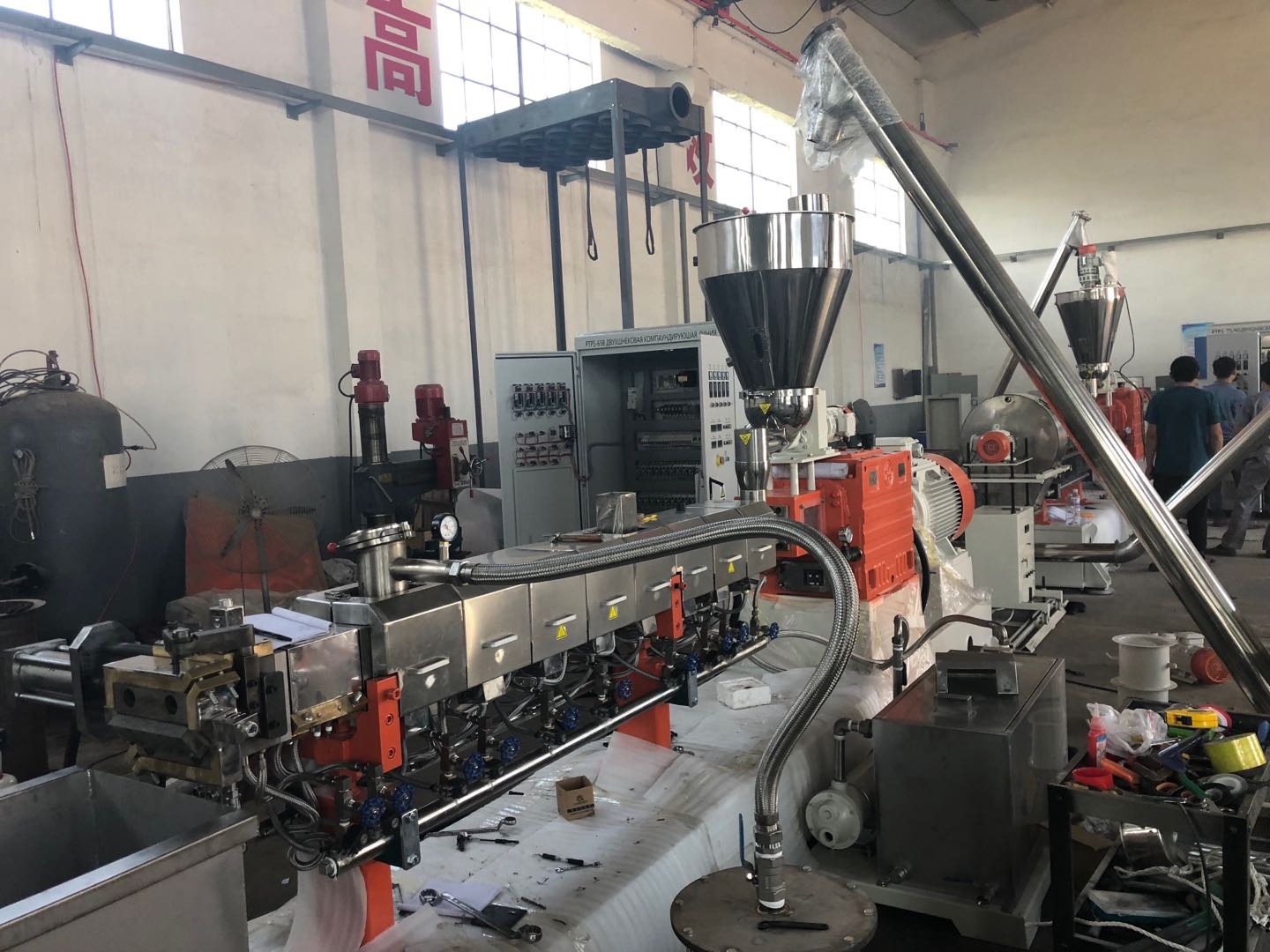

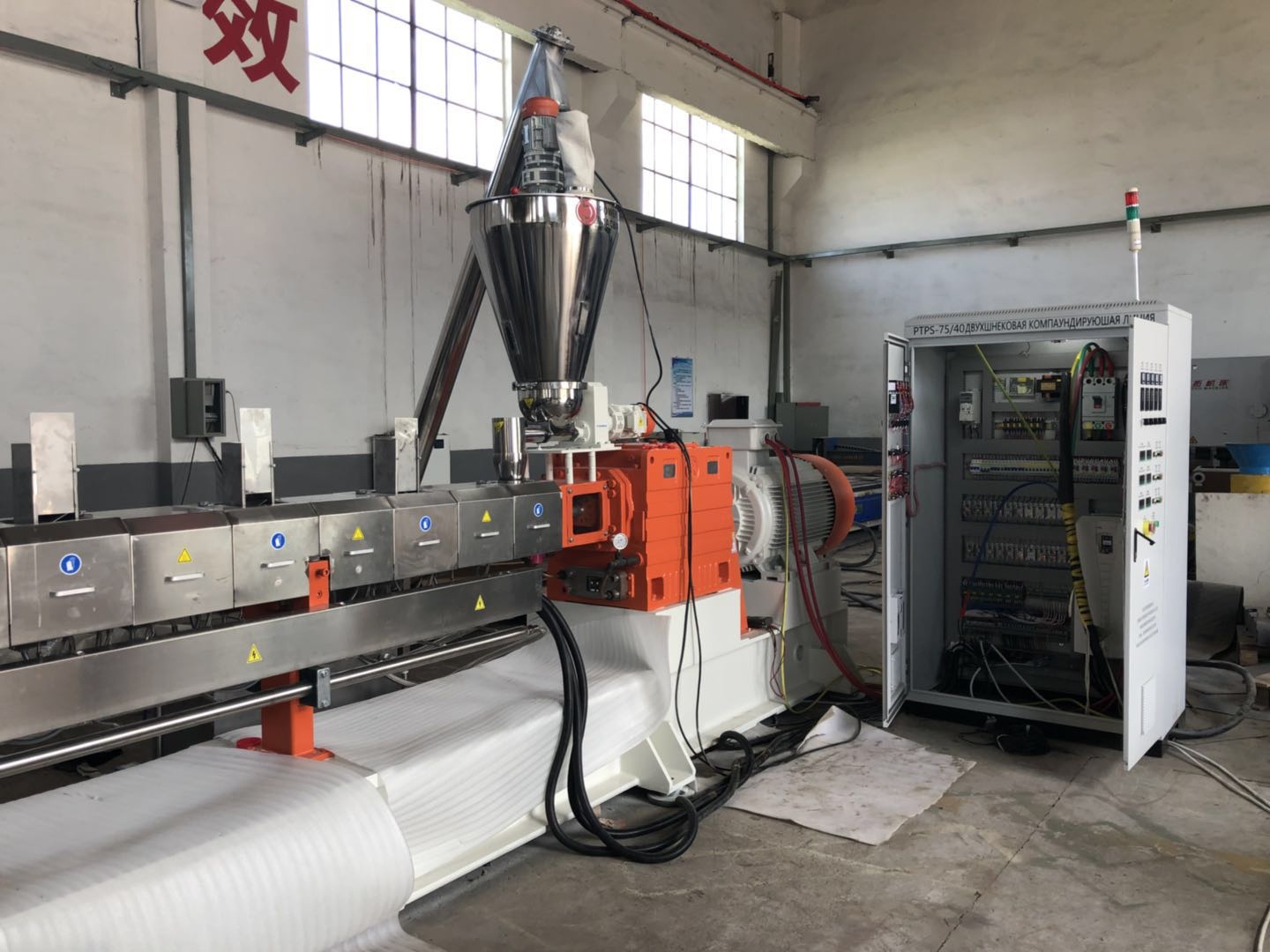

Двухшнековый параллельный экструдер серии PTTSE, который подходит для требуемой производительности линии грануляции;
Боковую зону дозирования материала для введения дополнительного компонента в расплав композиции. (Опционально)
Вакуумную зону дегазации для принудительной вытяжки паров воды и газа из расплава;

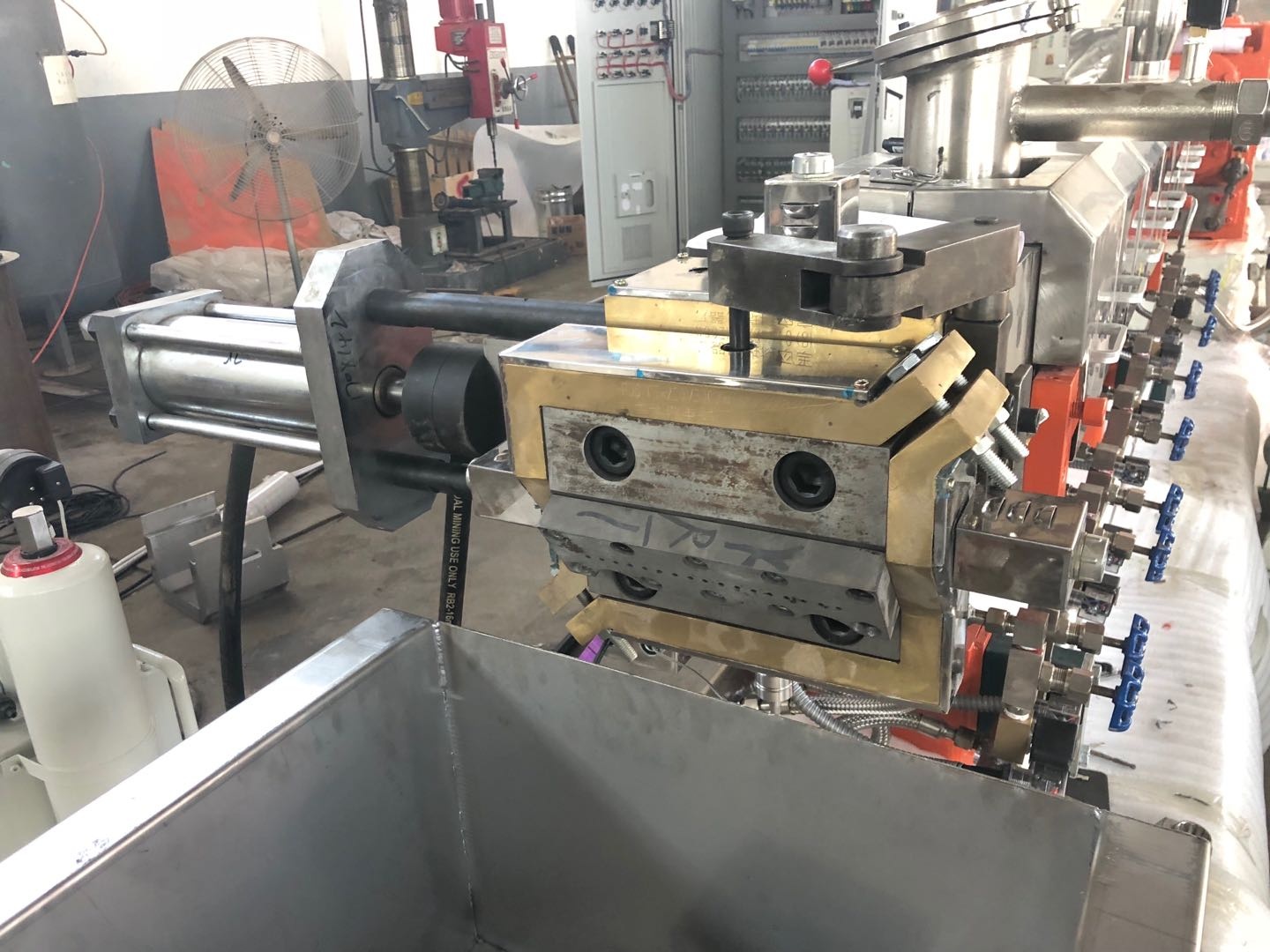

Шиберный фильтр расплава с гидравлическим приводом для смены положения плиты фильтра;

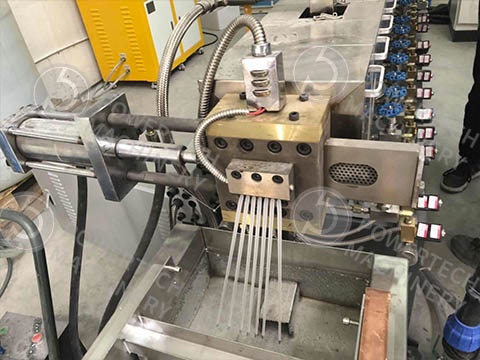

Экструзионную гранулирующую голову с отверстиями для стренг, полимерных жгутов, которые попадают в ванну охлаждения;
Ванну охлаждения для стренг, в которой полимер охлаждается для требуемой температуры, чтоб их можно было разрубить во фрезерной дробилке (стренгорезка);
Сушку для удаления остаточной поверхностной влаги на стренгах, представляет собой специальный корпус и вентилятор;
Фрезерное отрезное устройство или стренгорезку для рубки полимерных стренг(жгутов) на размерные гранулы (обычно 3-4мм);
Классифицирующее вибросито для рассева гранул неподходящего размера;
Бункером для сборки сырья с воздушной подачей из вибросита;
Линия может комплектоваться различными устройствами, в зависимости от потребностей производства.
Это могут быть: Дополнительный каскад экструзии, дозировочно-упаковочная машины для гранулы в мешки, дозаторы полимеров, смеситель для полимеров, мельница для получения порошка полимера, чиллер и другие агрегаты.
