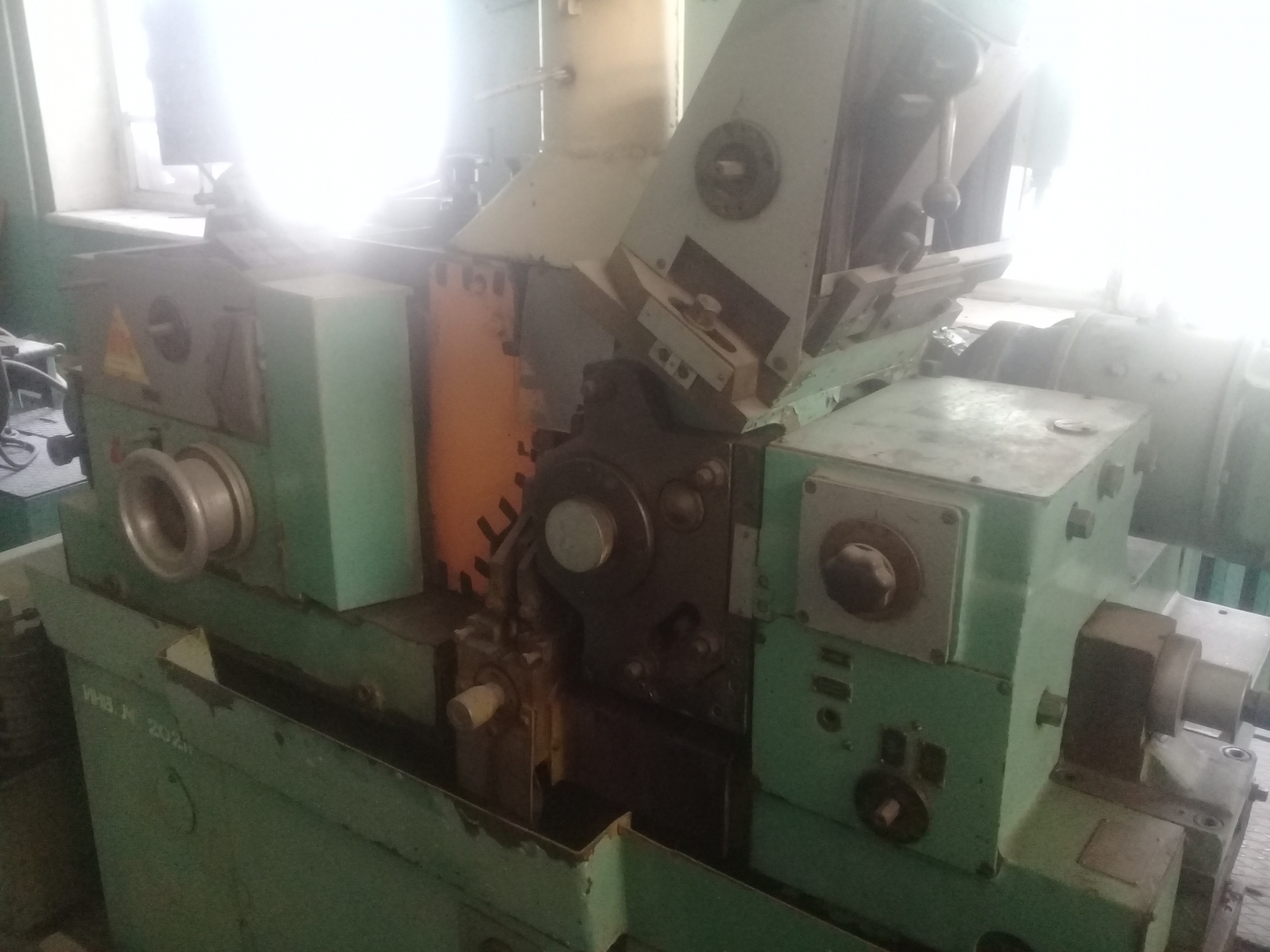

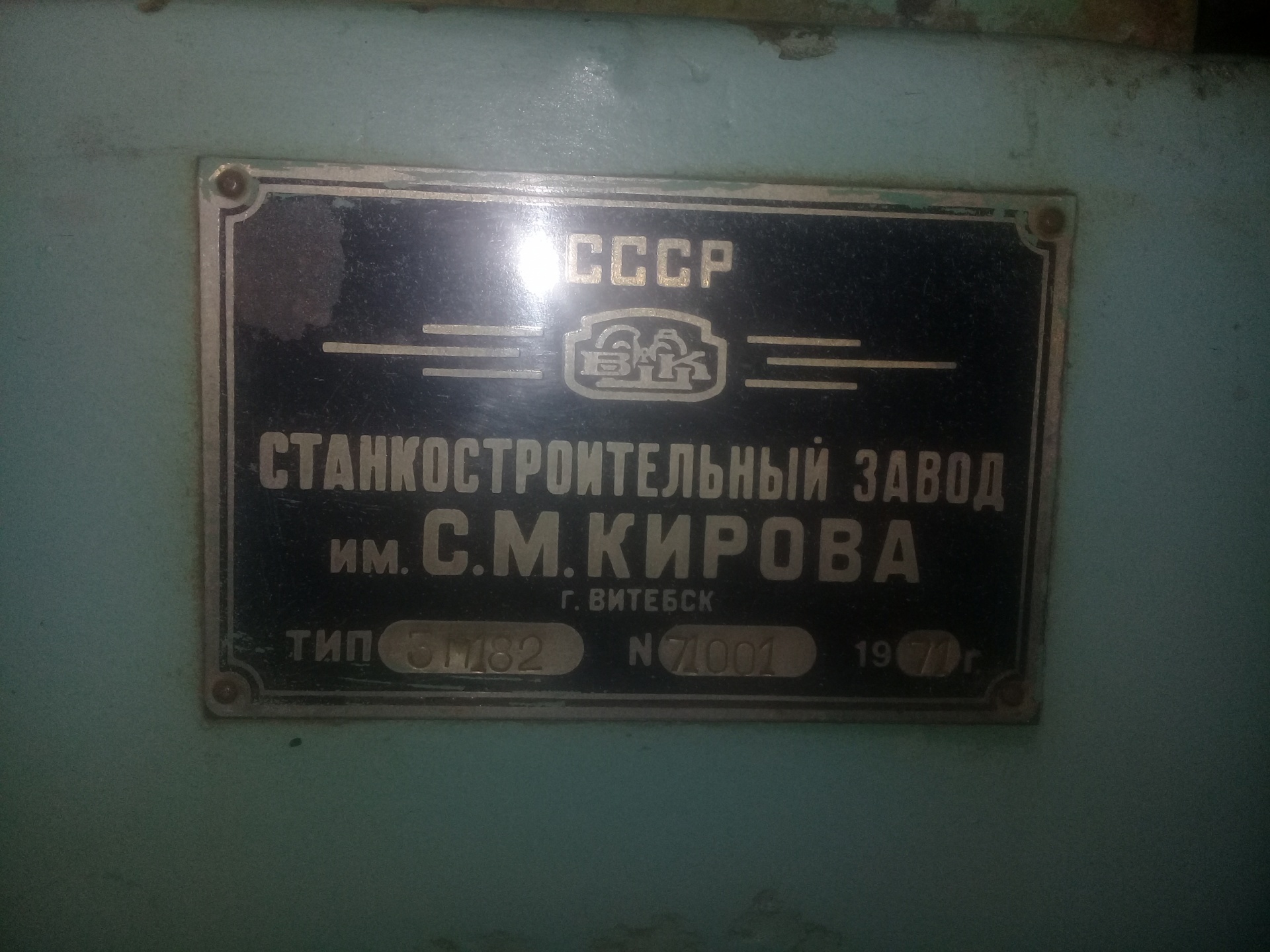

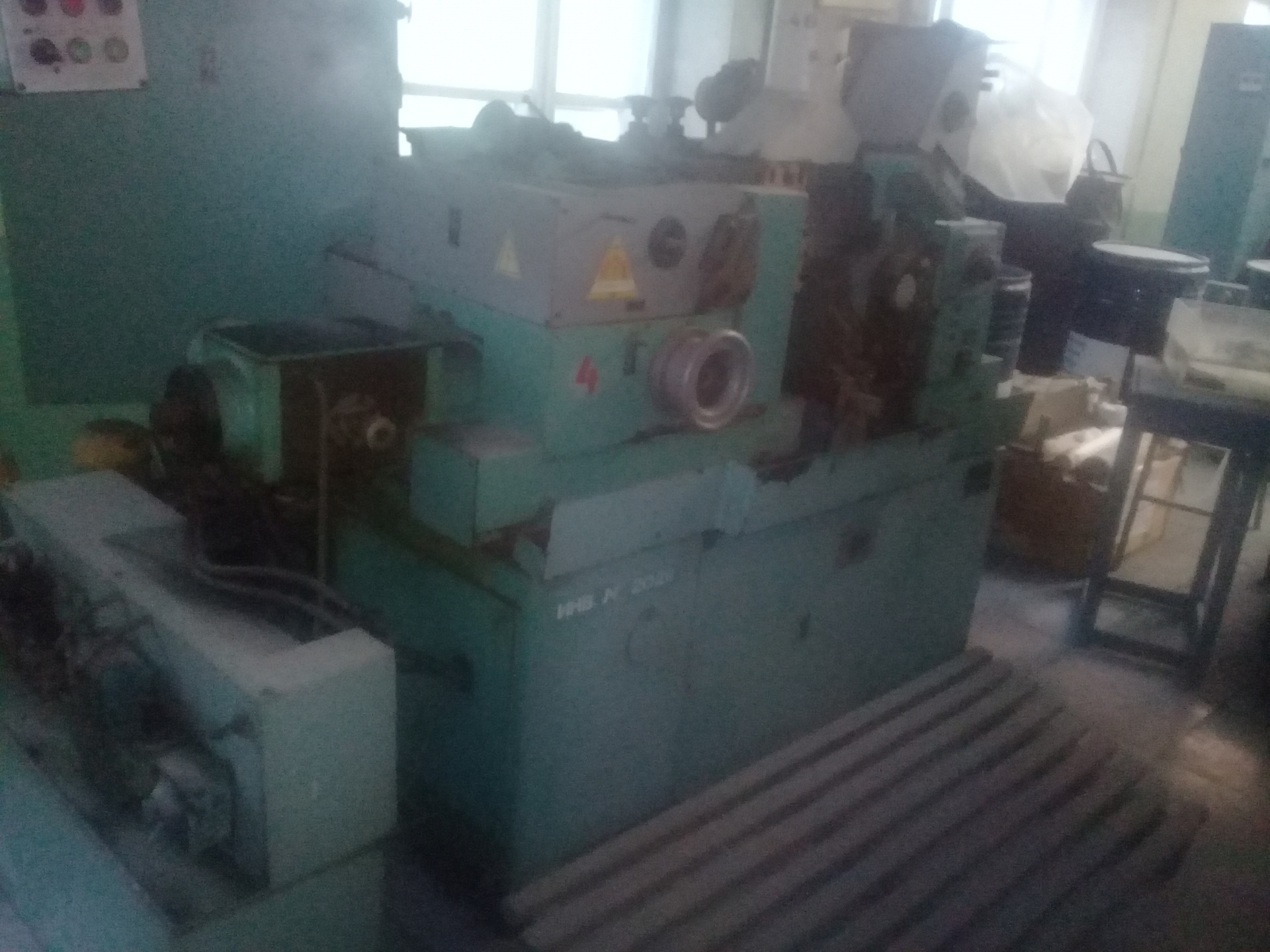

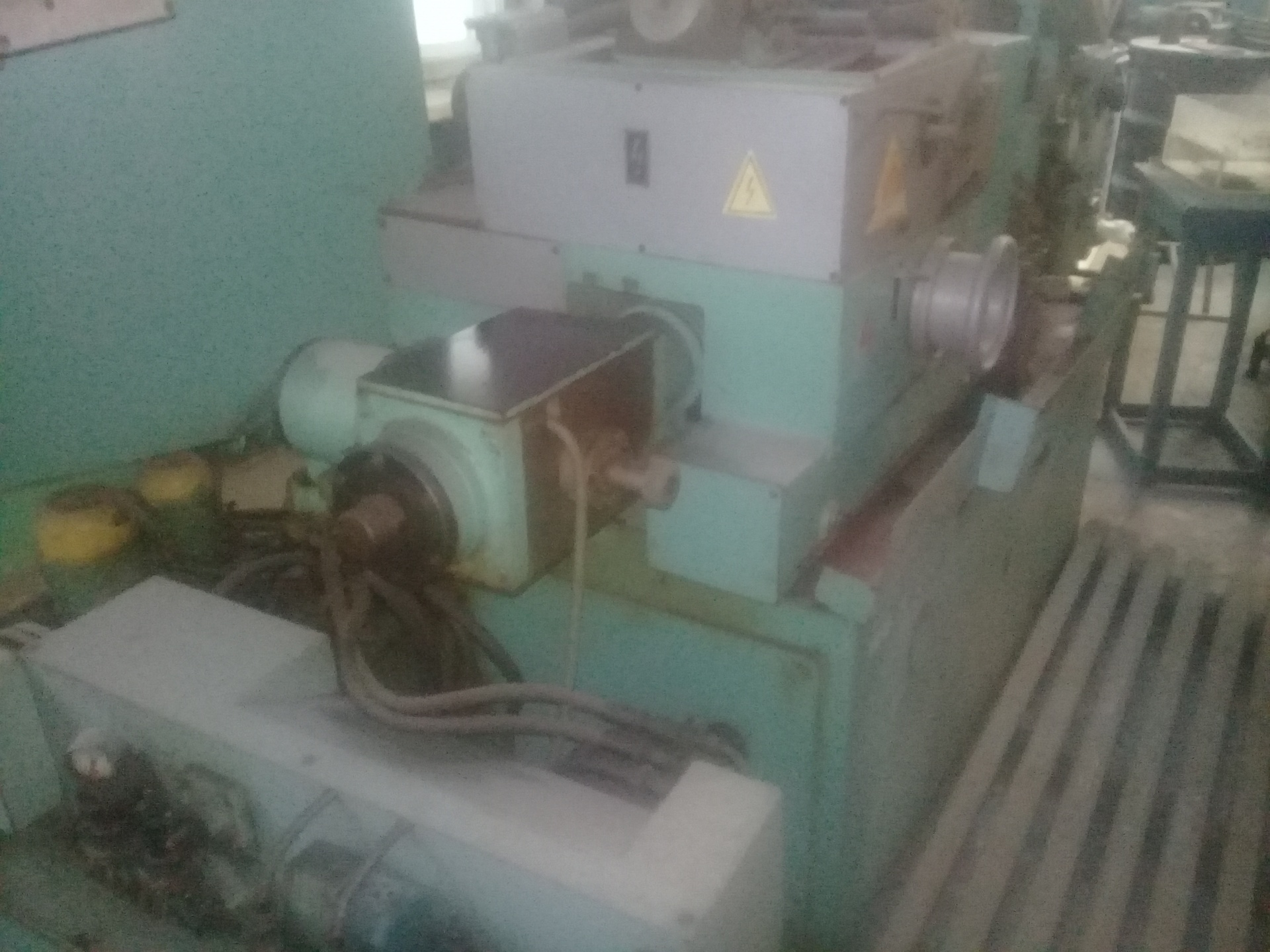

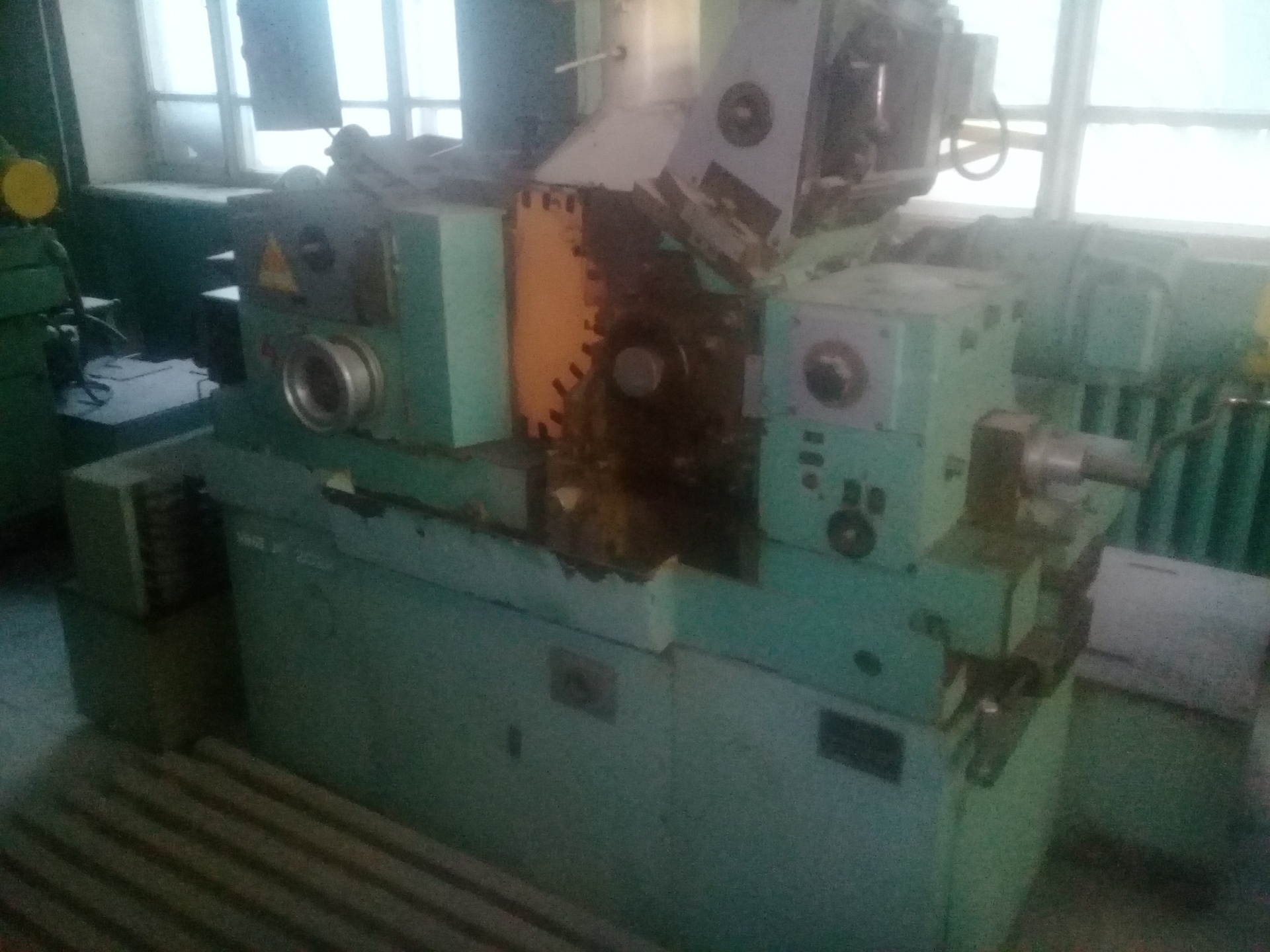

Продам 3М182 станок круглошлифовальный (бесцентровошлифовальный) 1971 гв Б/У в Верхней Пышме

Наименование параметра

3М182

Основные параметры

Класс точности по ГОСТ 8-82

В

Диаметр устанавливаемого изделия наибольший гарантируемый, мм

25

Наибольший допустимый диаметр устанавливаемого изделия, мм

0,8..25

Наименьший диаметр рекомендуемый при врезном шлифовании

2,5

Наибольшая длина обрабатываемых изделий (ограничивается жесткостью и устойчивостью изделий) при сквозном шлифовании, мм

170

Наибольшая длина обрабатываемых изделий (ограничивается жесткостью и устойчивостью изделий) при врезном шлифовании, мм

95

Высота от основания станка до оси кругов, мм

1060

Высота от зеркала мостика до оси кругов, мм

160

Шлифовальный круг

Тип шлифовального круга

ПП

Наружный диаметр наибольший, мм

350

Наружный диаметр наименьший, мм

280

Наибольшая высота, мм

100

Диаметр отверстия, мм

127

Число оборотов в минуту

1910

Окружная скорость, м/сек

35

Наибольшая окружная скорость, м/сек

50

Ведущий круг

Наружный диаметр наименьший/ наибольший, мм

200..250

Наибольшая высота, мм

100

Диаметр отверстия, мм

127

Наибольший угол наклона в вертикальной плоскости, град

±5

Наибольший угол наклона в горизонтальной плоскости, мин

±30

Число оборотов в минуту при работе (бесступенчатое регулирование)

17..150

Число оборотов в минуту при правке

300

Бабка шлифовального круга

Размер конца шпинделя шлифовального круга по ГОСТ 2323—67, мм

80

Наибольшее установочное перемещение при снятых кругах, мм

90

Наибольшее ускоренное перемещение при врезном шлифовании, мм

20

Рабочее перемещение на одно деление лимба механизма подачи, мм

0,001

Рабочее перемещение на один оборот лимба механизма подачи, мм

0,08

Рабочее перемещение толчковой подачи от рукоятки, мм

0,001

Рабочее перемещение механизмом врезания, мм

До 0,95

Скорость подачи при врезном шлифовании наибольшая, мм/мин

10

Скорость подачи при врезном шлифовании наименьшая, мм/мин

0,06

Бабка ведущего круга

Перемещение наибольшее при снятых кругах, мм

80

Перемещение на одно деление лимба винта подачи, мм

0,05

Перемещение на один оборот лимба иинта подачи, мм

6

Механизм правки кругов

Поперечное перемещение алмаза на одно деление лимба, мм

0,01

Поперечное перемещение алмаза на один оборот лимба, мм

1,5

Скорость перемещения алмаза в продольном направлении наибольшая, мм/мин

250

Скорость перемещения алмаза в продольном направлении наименьшая, мм/мин

30

Наибольший угол разворота копира, гра

±2

Суппорт

Наибольшее установочное перемещение ножа суппорта по высоте, мм

10

Гидропривод механизма врезания

Производительность насоса, л/мин

12/8 (сдвоенный)

Номинальное давление, кгс/см2

10

Емкость гидробака, л

100

Агрегат смазки

Производительность насоса смазки подшипников шпинделя бабки шлифовального круга, л/мин

5

Производительность насоса смазки подшипников шпинделя бабки ведущего круга, л/мин

1,6

Емкость бака подшипников шлифовального круга, л

65

Емкость бака подшипников ведущего круга, л

15

Агрегат охлаждения

Производительность насоса, л/мин

45

Пропускная способность магнитного сепаратора, л/мин

50

Емкость, бака, л

120

Привод, габарит и масса станка

Род тока питающей сети

Переменный трехфазный, частота тока 50гц

Напряжение питающей сети, в

380

Напряжение электроприводов, в

380

Напряжение цепей управления, в

110

Напряжение цепей местного освещения, В

36

Напряжение сигнализации, В

5,5

Напряжение постоянного тока, В

110

Количество электродвигателей на станке

11

Электродвигатель привода шлифовального круга - тип

АО2-51-4-С1

Электродвигатель привода шлифовального круга - мощность, кВт,

7,5

Электродвигатель привода шлифовального круга - число оборотов в минуту

1460

Электродвигатель привода ведущего круга - тип

ПБСТ-22-В

Электродвигатель привода ведущего круга - мощность, кВт

0,85

Электродвигатель привода ведущего круга - число оборотов в минуту

2200

Электродвигатель привода электромашинного усилителя - тип

ЭМУ-12А-С1

Электродвигатель привода электромашинного усилителя - мощность, кВт

1,2

Электродвигатель привода электромашинного усилителя - число оборотов в минуту

2900

Электродвигатель привода гидронасоса - тип

АОЛ2-21-4-С1

Электродвигатель привода гидронасоса - мощность, кВт

1,1

Электродвигатель привода гидронасоса - число оборотов в минуту

1400

Электродвигатель привода насоса смазки подшипников шпинделя шлифовального круга - тип

АОЛ21-4-С1

Электродвигатель привода насоса смазки подшипников шпинделя шлифовального круга - мощность, кВт

0,27

привода насоса смазки подшипников шпинделя шлифовального круга - число оборотов в минуту

1400

Электродвигатель привода насоса смазки подшипников шпинделя ведущего круга - тип

АОЛ11-4-С1

Электродвигатель привода насоса смазки подшипников шпинделя ведущего круга - мощность, кВт

0,12

привода насоса смазки подшипников шпинделя ведущего круга - число оборотов в минуту

1400

Электродвигатель привода насоса охлаждения - тип

ПА-45-С1

Электродвигатель привода насоса охлаждения - мощность, кВт

0,15

Электродвигатель привода насоса охлаждения - число оборотов в минуту

2800

Электродвигатель привода магнитного сепаратора - тип

АОЛ11-4-С1

Электродвигатель привода магнитного - мощность, кВт

0,12

Электродвигатель привода магнитного - число оборотов в минуту

1400

Электродвигатель привода правки шлифовального круга - тип

ПЛ-062-С1

Электродвигатель привода правки шлифовального круга - мощность, кВт

0,09

Электродвигатель привода правки шлифовального круга - число оборотов в минуту

1440

Электродвигатель привода правки ведущего круга - тип

ПЛ-062-С1

Электродвигатель привода правки ведущего круга - мощность, кВт

0,09

Электродвигатель привода правки ведущего круга - число оборотов в минуту

1440

Электродвигатель привода ускоренного перемещения шлифовальной бабки - тип

АОЛ12-4-С1

Электродвигатель привода ускоренного перемещения шлифовальной бабки - мощность, кВт

0,18

Электродвигатель привода ускоренного перемещения шлифовальной бабки - число оборотов в минуту

1400

Суммарная мощность электродвигателей, кВт

11,67

Габаритные размеры и масса станка

Габарит станка (длина X ширина X высота), мм

2230 х 1455 х 2120

Масса станка с приставным оборудованием, кг

3470
