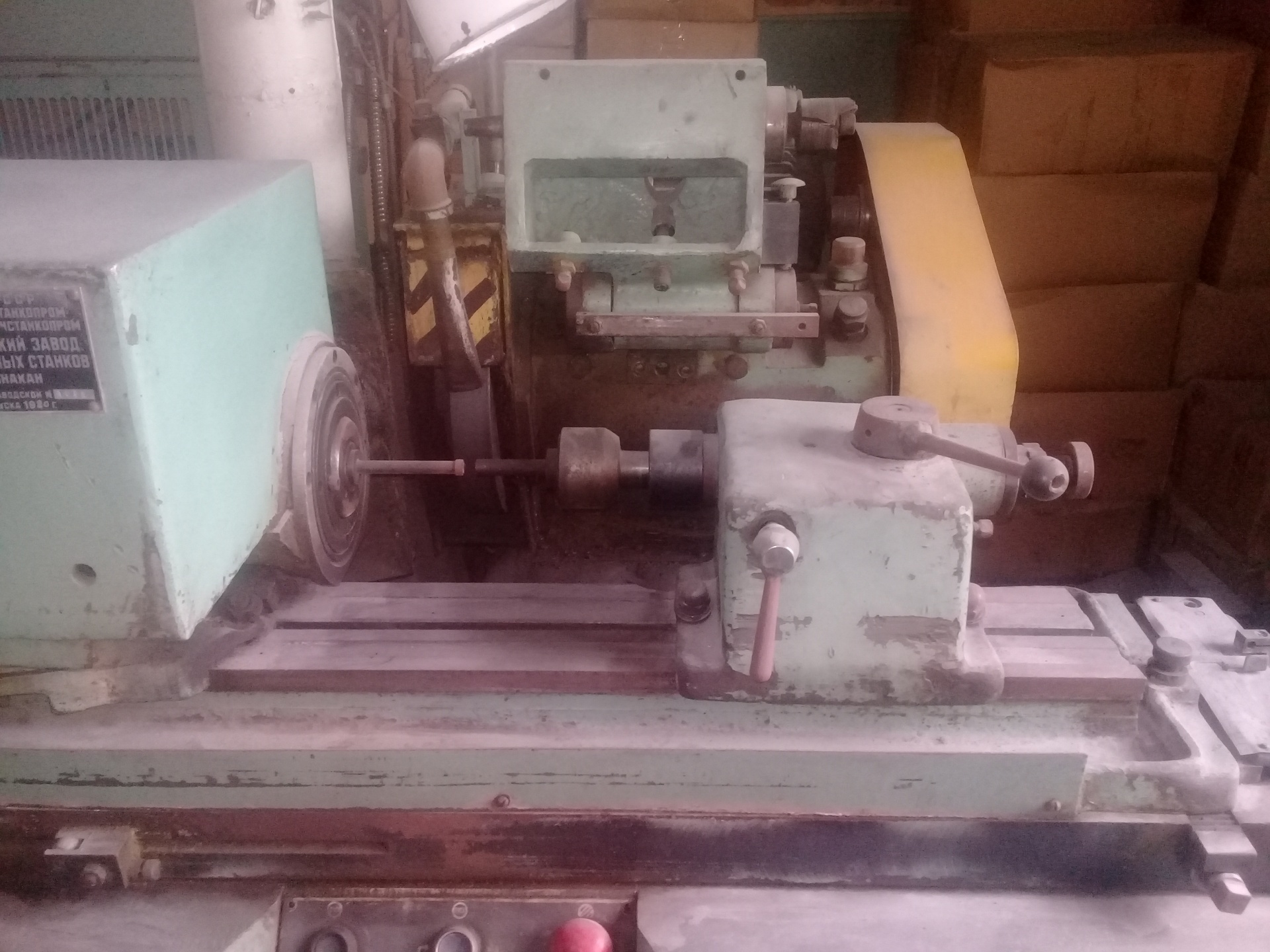

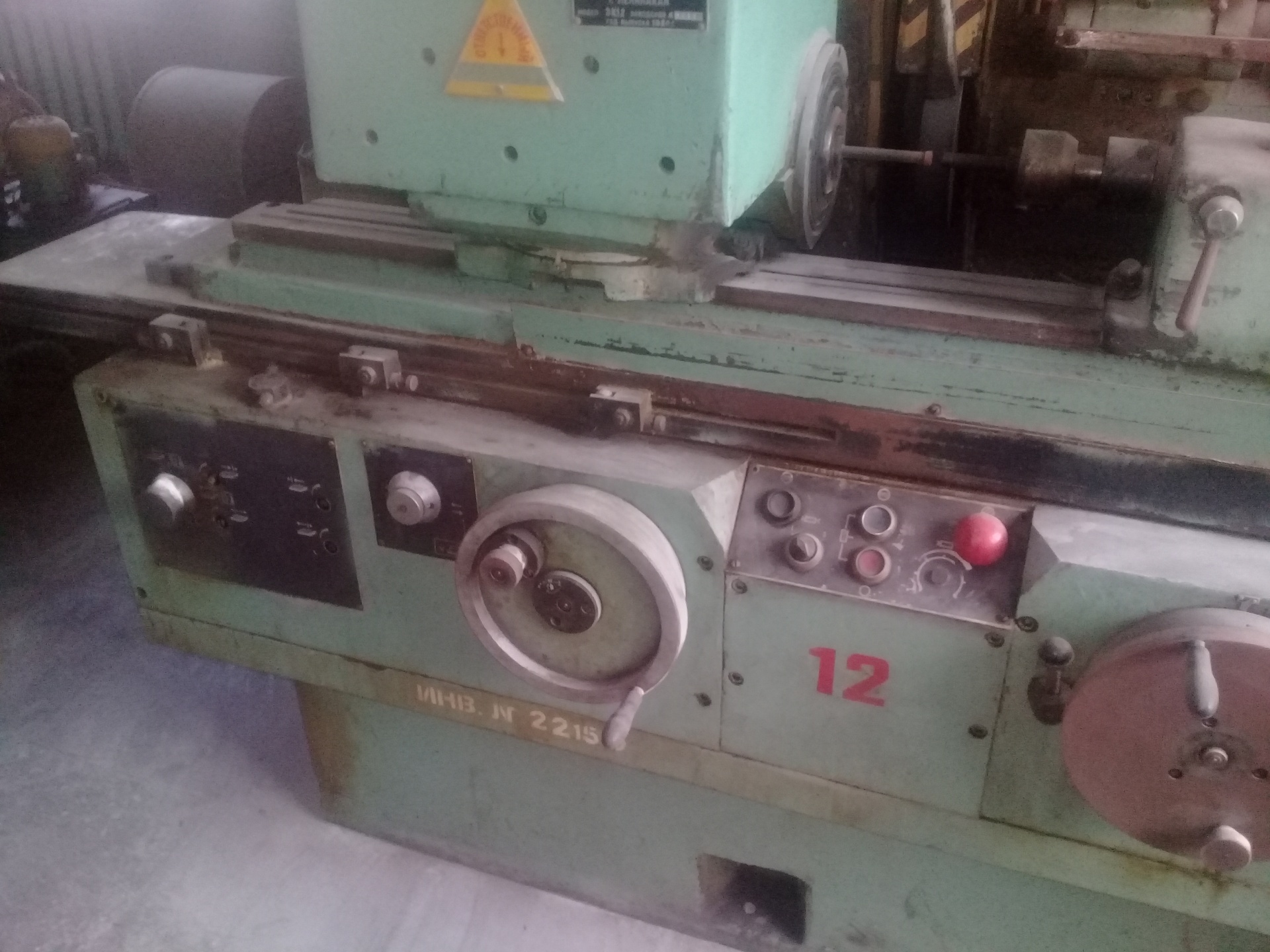

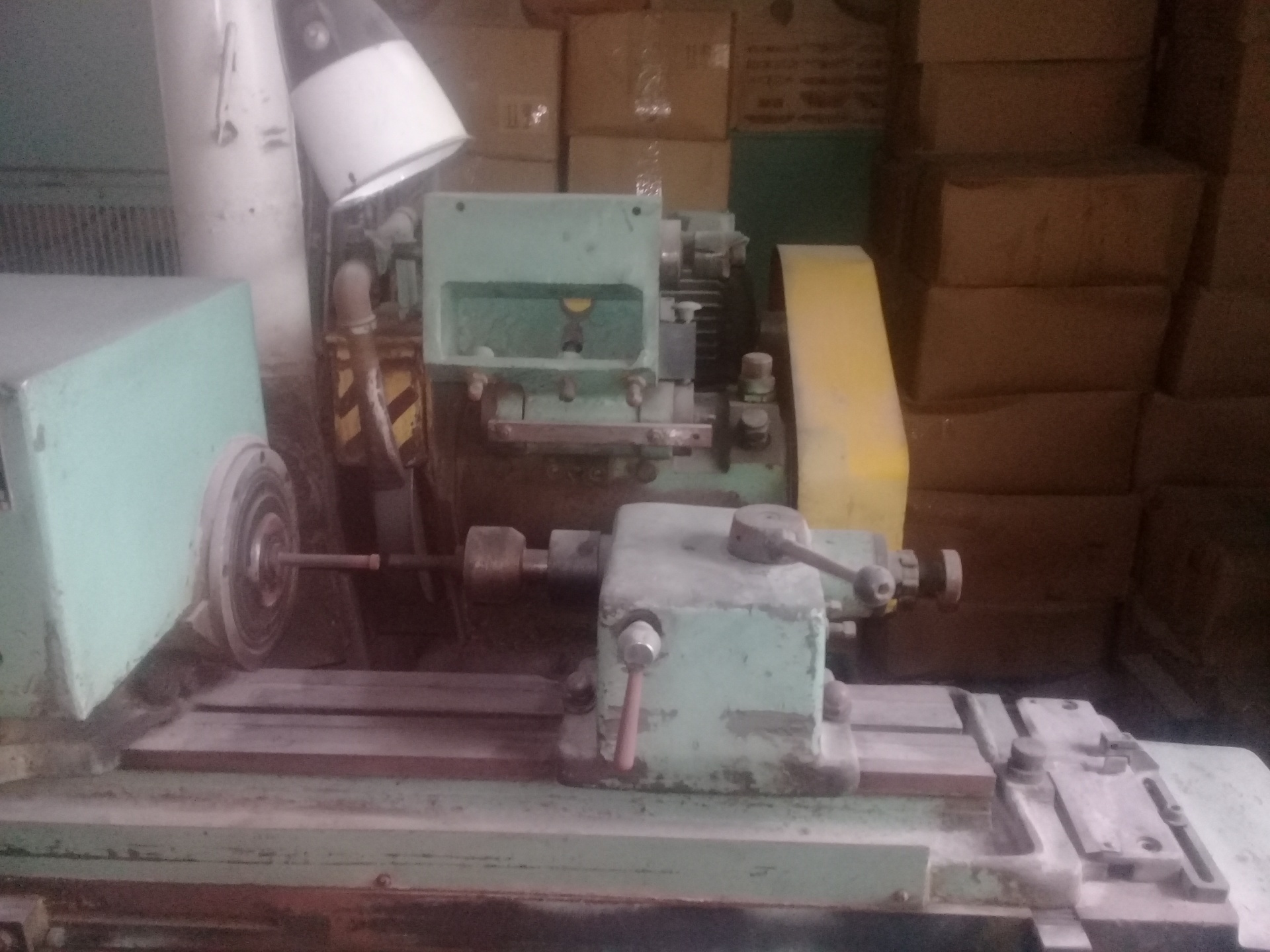

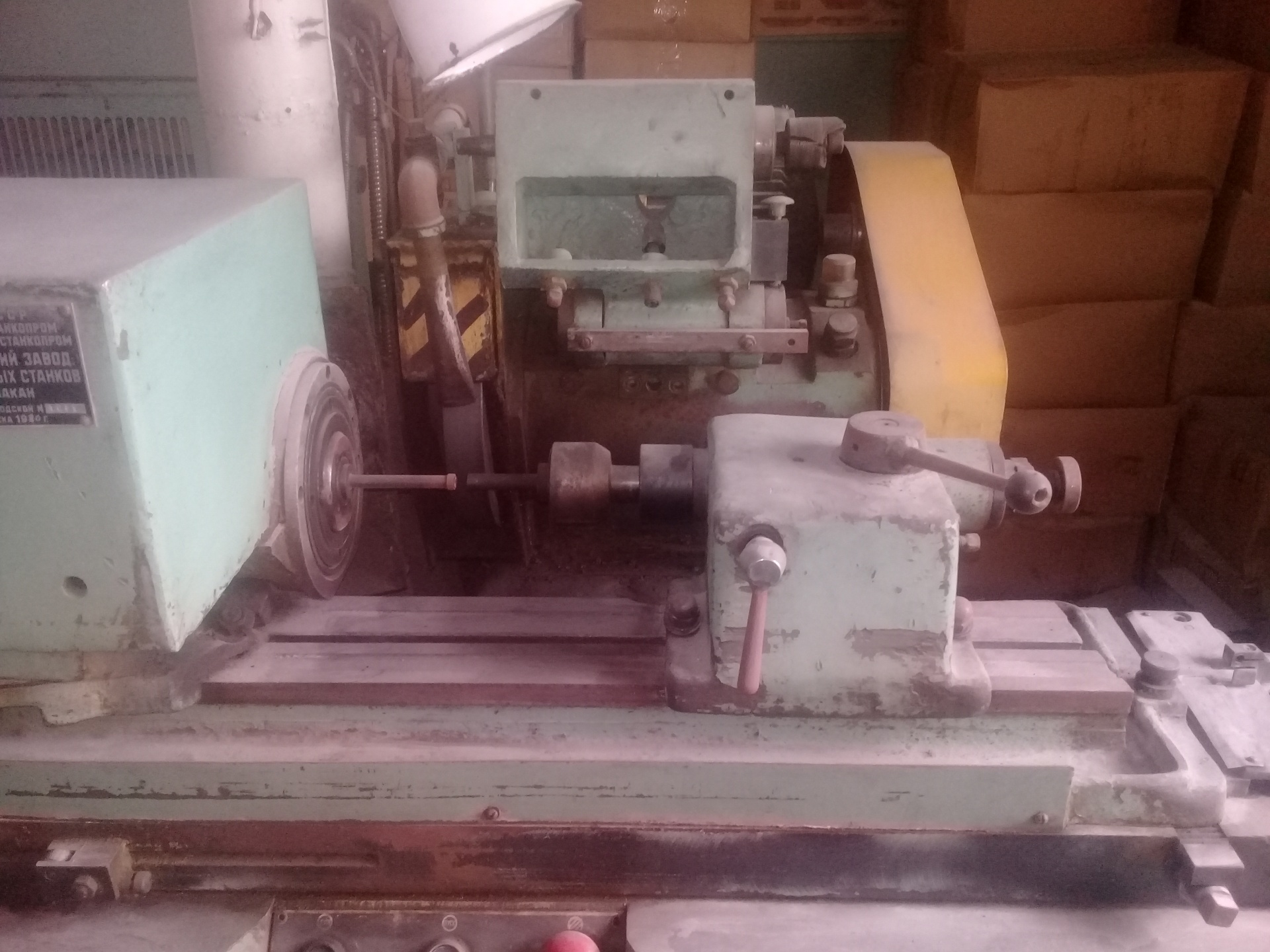

Продам 3К12 станок круглошлифовальный универсальный 1980 гв Б/У в Верхней Пышме
+7-912-256-42-51
Детальное описание
ПОМОЩЬ В РЕАЛИЗАЦИИ ВАШИХ
СТАНКОВ, ОБОРУДОВАНИЯ И НЕЛИКВИДОВ.
ВЫКУП СТАНКОВ И ОБОРУДОВАНИЯ.
Станки в наличии и под заказ.

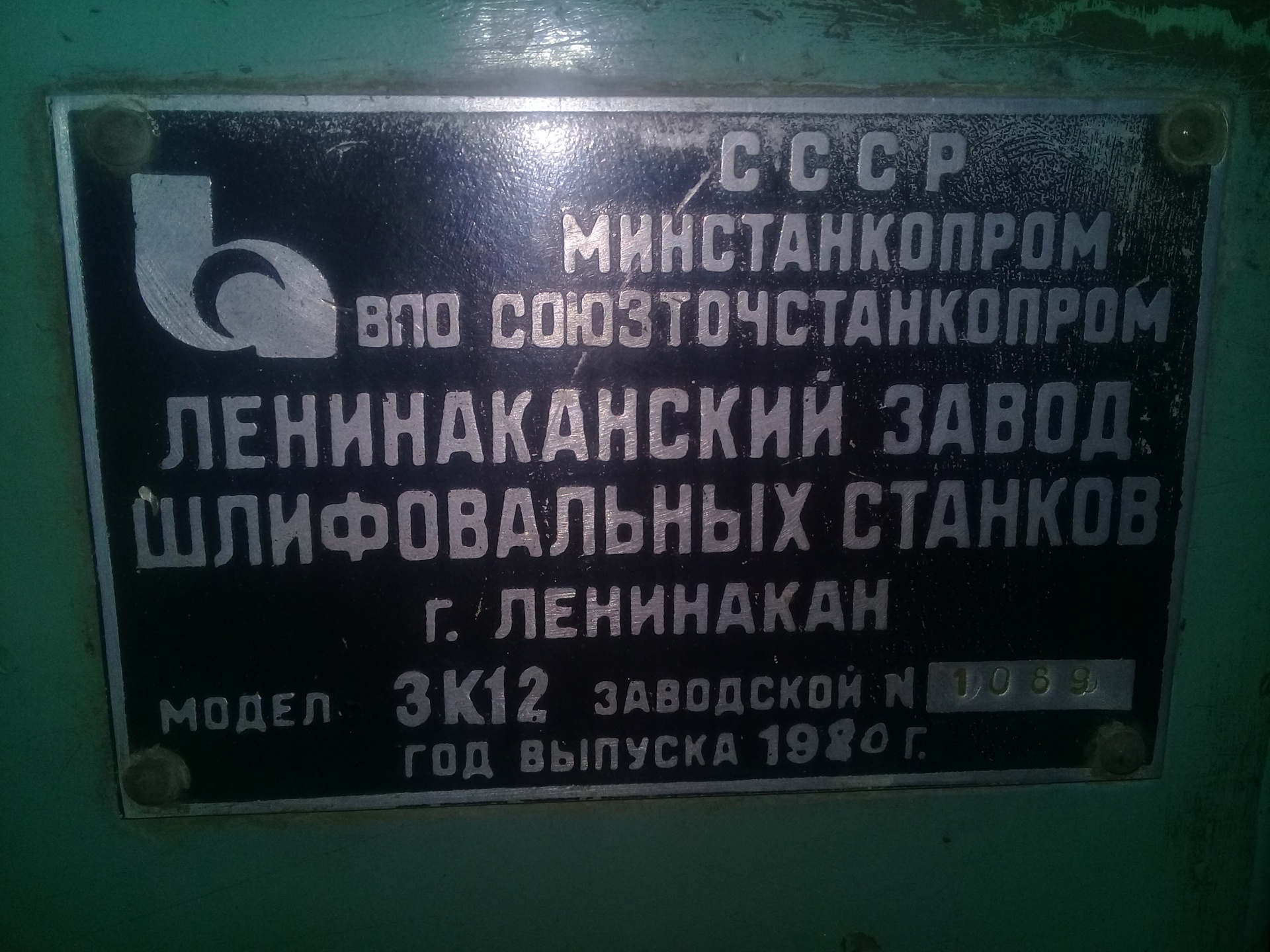

Ленинаканский завод шлифовальных станков г. Ленинакан
Технические характеристики станка 3К12
| Наименование параметра | 3К12 |
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | П |
| Наибольший диаметр обрабатываемого изделия, мм | 200 |
| Наибольшая длина обрабатываемого изделия (РМЦ), мм | 500 |
| Наибольшая длина шлифования, мм | 450 |
| Наибольший диаметр круглого шлифования, мм | 200 |
| Рекомендуемый диаметр круглого шлифования, мм | 8..60 |
| Рекомендуемый диаметр внутреннего шлифования, мм | 25..100 |
| Расстояние от оси шпинделя передней бабки до зеркала стола - высота центров, мм | 120 |
| Станина и столы станка | |
| Наибольшее продольное перемещение стола от руки/автомат, мм | 550/ 500 |
| Наименьший ход стола между упорами, мм | 2 |
| Ручное замедленное/ ускоренное перемещения стола за один оборот маховика, мм | 1,6/ 32,0 |
| Скорость перемещения стола от гидросистемы, м/мин | 0,1..5 |
| Наибольший угол поворота верхнего стола по часовой стрелке, град | 6 |
| Наибольший угол поворота верхнего стола против часовой стрелки, град | 7 |
| Шлифовальная бабка | |
| Наибольшее перемещение шлифовальной бабки от маховика, мм | 110 |
| Перемещение шлифовальной бабки относительно верхних салазок, мм | 230 |
| Перемещение шлифовальной бабки во время быстрого подвода, мм | 40 |
| Поворот шлифовальной бабки, град | 90 |
| Шлифовальный круг по ГОСТ 2424-67 | 350 х 40 х 127 |
| Диаметр шлифовального круга - наибольший/ наименьший, м/с | |
| Диаметр шлифовального круга - посадочный, м/с | 127 |
| Наибольшая высота устанавливаемого круга, мм | 40 |
| Частота вращения шпинделя наружного шлифования, об/мин | 2720 |
| Толчковая подача - периодическая подача с реверсированием стола, мм | |
| Величина поперечного перемещения шлифовальной бабки за один оборот маховика, мм | 0,5 |
| Скорость быстрого установочного перемещения шлифовальной бабки, мм/мин | 1,0 |
| Конец шлифовального шпинделя по ГОСТ 2323-67 (конусность 1:5, номинальный диаметр), мм | 65 |
| Приспособление для внутреннего шлифования | |
| Диаметр внутришлифовальной головки, мм | 17 х 20 х 6 |
| Число оборотов внутришлифовального шпинделя | 16750 |
| Передняя бабка (бабка изделия) | |
| Частота вращения изделия (бесступенчатое регулирование), об/мин | 52..780 |
| Угол поворота в сторону шлифовального круга, град | 90 |
| Угол поворота в сторону от шлифовального круга, град | 30 |
| Конус шпинделя передней бабки по ГОСТ 2847-67 | Морзе 4 |
| Задняя бабка | |
| Величина отвода пиноли задней бабки от руки, мм | 30 |
| Конус шпинделя пиноли задней бабки по ГОСТ 2847-67 | Морзе 4 |
| Привод и электрооборудование станка | |
| Количество электродвигателей на станке | 7 |
| Электродвигатель шпинделя шлифовальной бабки 2М, кВт | 5,5 |
| Электродвигатель внутришлифовального шпинделя 7М, кВт | 1,1 |
| Электродвигатель привода изделия 1М, кВт | 0,7 |
| Электродвигатель насоса гидросистемы 3М, кВт | 2,2 |
| Электродвигатель насоса системы смазки шпинделя 4М, кВт | 0,27 |
| Электродвигатель насоса системы охлаждения 5М, кВт | 0,15 |
| Электродвигатель магнитного сепаратора 6М, кВт | 0,12 |
| Габаритные размеры и масса станка | |
| Габаритные размеры станка (длина х ширина х высота), мм | 2600 х 1900 х 1975 |
| Масса станка с электрооборудованием и охлаждением, кг | 3100 |
