Детальное описание

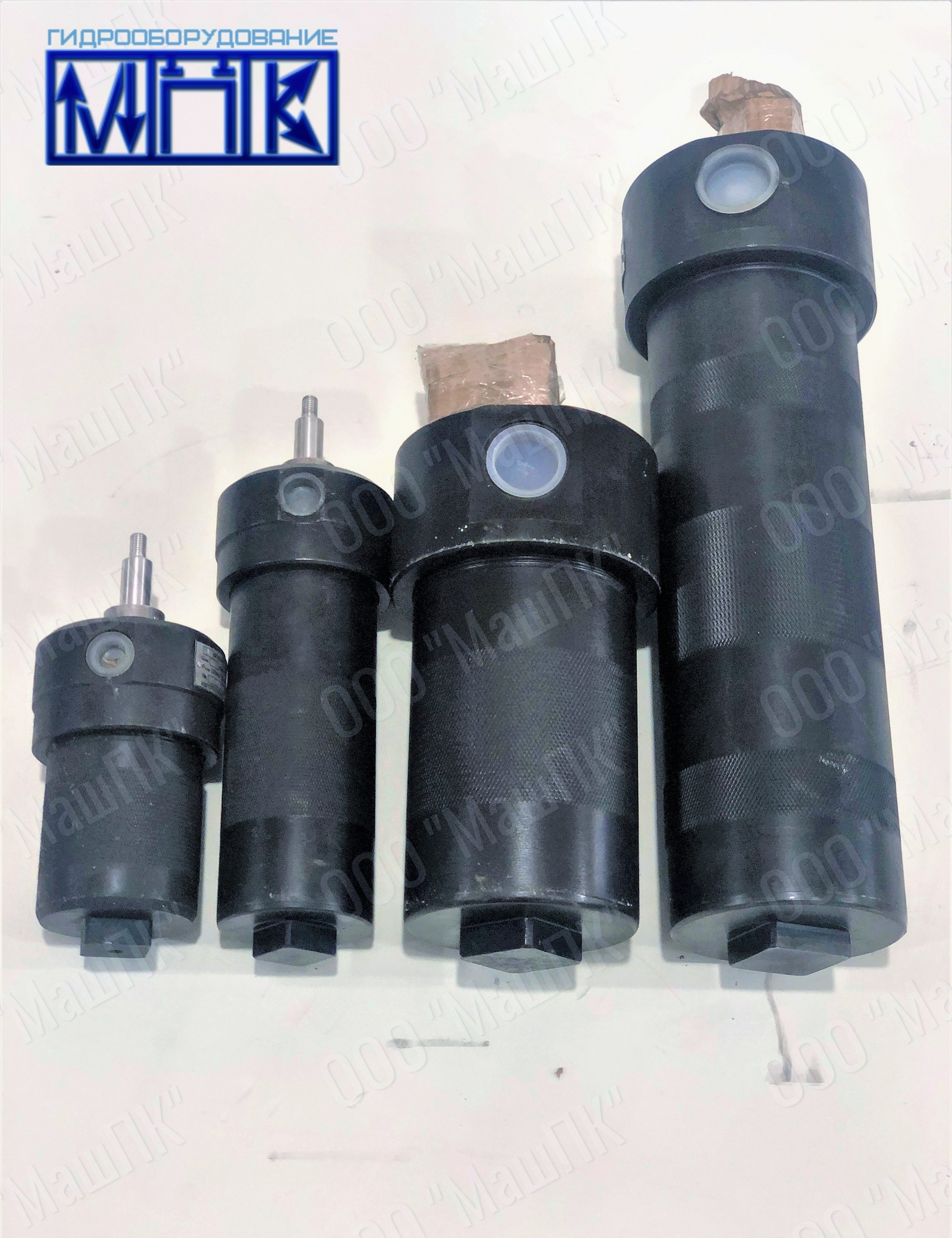

Фильтры напорные типа ФГМ32-10(25)К устанавливаются на напорных магистралях в гидросистемах различных металлорежущих и деревообрабатывющих станков, литейного оборудования, а также различной дорожно-строительной техники и служат для очистки от механических примесей минеральных масел с кинематической вязкостью от 12 до 500мм2/с (сСт) при температуре от 0 до 800С. Фильтры напорные типа ФГМ могут изготавливаться для номинального давления 32 МПа и 16 МПа (фильтры напорные с таким ном.давлением в настоящий момент применяются в машиностроении редко).
Фильтры напорные типа ФГМ32-10(25)К эксплуатируются при температуре окружающей среды от -400С до +400С

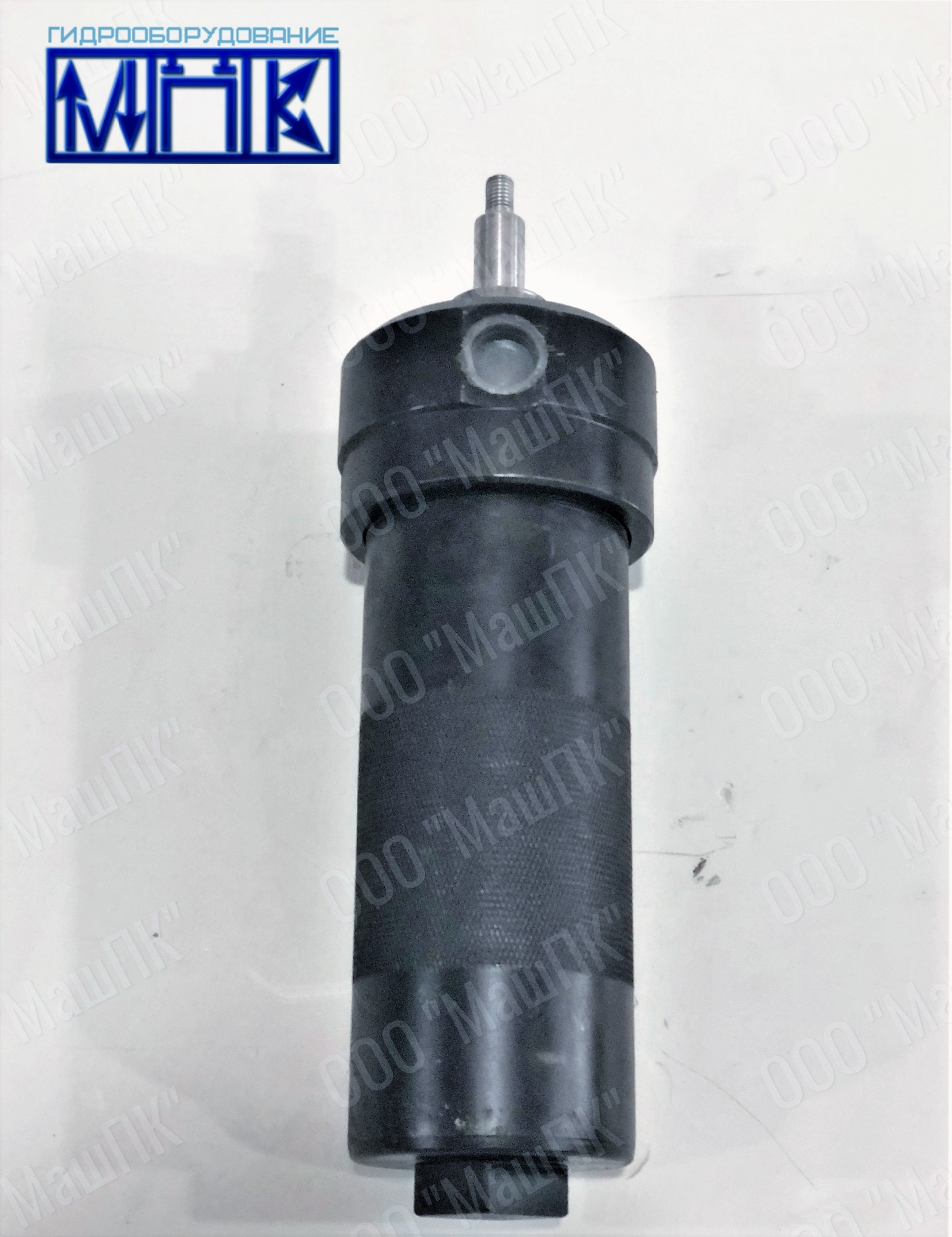

Фильтр напорный с индикатором загрязненности типа ФГМ состоит из головки (с входным и выходным отверстиями) и стакана, соединенного с головкой герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, фильтруется через фильтроэлемент, и через центральное отверстие в седле и выходное отверстие поступает в гидросистему. При увеличении перепада давления на фильтрующем элементе (по мере его загрязнения или при увеличенном расходе) начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента (электрическая сигнализация). Если своевременно не заменить фильтроэлемент, то происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного (переливного) клапана, при этом неочищенная рабочая жидкость поступает в систему, минуя фильтрующий элемент—это уже аварийный режим работы. (Информацию о сменных фильтоэлементах см. на соответствующей странице сайта).
Технические характеристики фильтров напорных типа ФГМ
Типоразмер напорного фильтра | Наименование параметра | ||||||
Условный проход, мм | Номин. расход, л/мин. | Ном. | Номин. давление, МПа | Перепад давления, МПа (кгс/см2), при котором: | Масса, кг | ||
–происходит срабатывание индикатора загрязнённости; | –происходит открывание предохранительного клапана | ||||||
1ФГМ32-10 | 12 | 25 | 10 | 32 | 0,3+/-0,03 (3+/-0,3) | 0,5+/-0,1 (5+/-1) | 7,0 |
2ФГМ32-10 | 20 | 50 | 8,5 | ||||
3ФГМ32-10 | 32 | 100 | 19,8 | ||||
4ФГМ32-10 | 40 | 200 | 27,2 | ||||
1ФГМ32-25 | 12 | 25 | 25 | 32 | 0,3+/-0,03 (3+/-0,3) | 0,5+/-0,1 (5+/-1) | 7,0 |
2ФГМ32-25 | 20 | 50 | 8,5 | ||||
3ФГМ32-25 | 32 | 100 | 19,8 | ||||
4ФГМ32-25 | 40 | 200 | 27,2 | ||||
1ФГМ32-40 | 12 | 25 | 40 | 32 | 0,3+/-0,03 (3+/-0,3) | 0,5+/-0,1 (5+/-1) | 7,0 |
2ФГМ32-40 | 20 | 50 | 8,5 | ||||
3ФГМ32-40 | 32 | 100 | 19,8 | ||||
4ФГМ32-40 | 40 | 200 | 27,2 | ||||

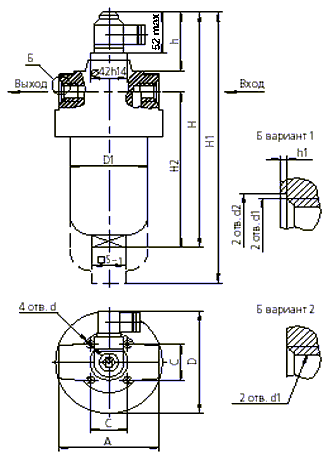

Тип фильтра | Н | Н1 | Н2 | D | D1 | D2 | C | h | h1 | d | d1 | d2 |
1ФГМ32-..К | 273 | 179 | 313 | 100 | 106 | 85 | 40 | 71 | К1/2" | М8 | ||
1ФГМ32-..М | 2,5 | Ф28 | М22х1,5 | |||||||||
2ФГМ32-..К | 373 | 279 | 413 | К3/4" | ||||||||
2ФГМ32-..М | 2,5 | Ф33 | М27х2 | |||||||||
3ФГМ32-..К | 418 | 316 | 465 | 140 | 150 | 125 | 45 | 64 | К1/4" | М10 | ||
3ФГМ32-..М | 2,5 | Ф50 | М42х2 | |||||||||
4ФГМ32-..К | 620 | 518 | 667 | К1/2" | ||||||||
4ФГМ32-..М | 2,5 | Ф56 | М48х2 |
Возможные маркировки фильтроэлементов :
- С1ФГМ-05, С1ФГМ-10, С1ФГМ-25, С1ФГМ-40
- С2ФГМ-05, С2ФГМ-10, С2ФГМ-25, С2ФГМ-40
- С3ФГМ-05, С3ФГМ-10, С3ФГМ-25, С3ФГМ-40
- С4ФГМ-05, С4ФГМ-10, С4ФГМ-25, С4ФГМ-40
- С5ФГМ-05, С5ФГМ-10, С5ФГМ-25, С5ФГМ-40
