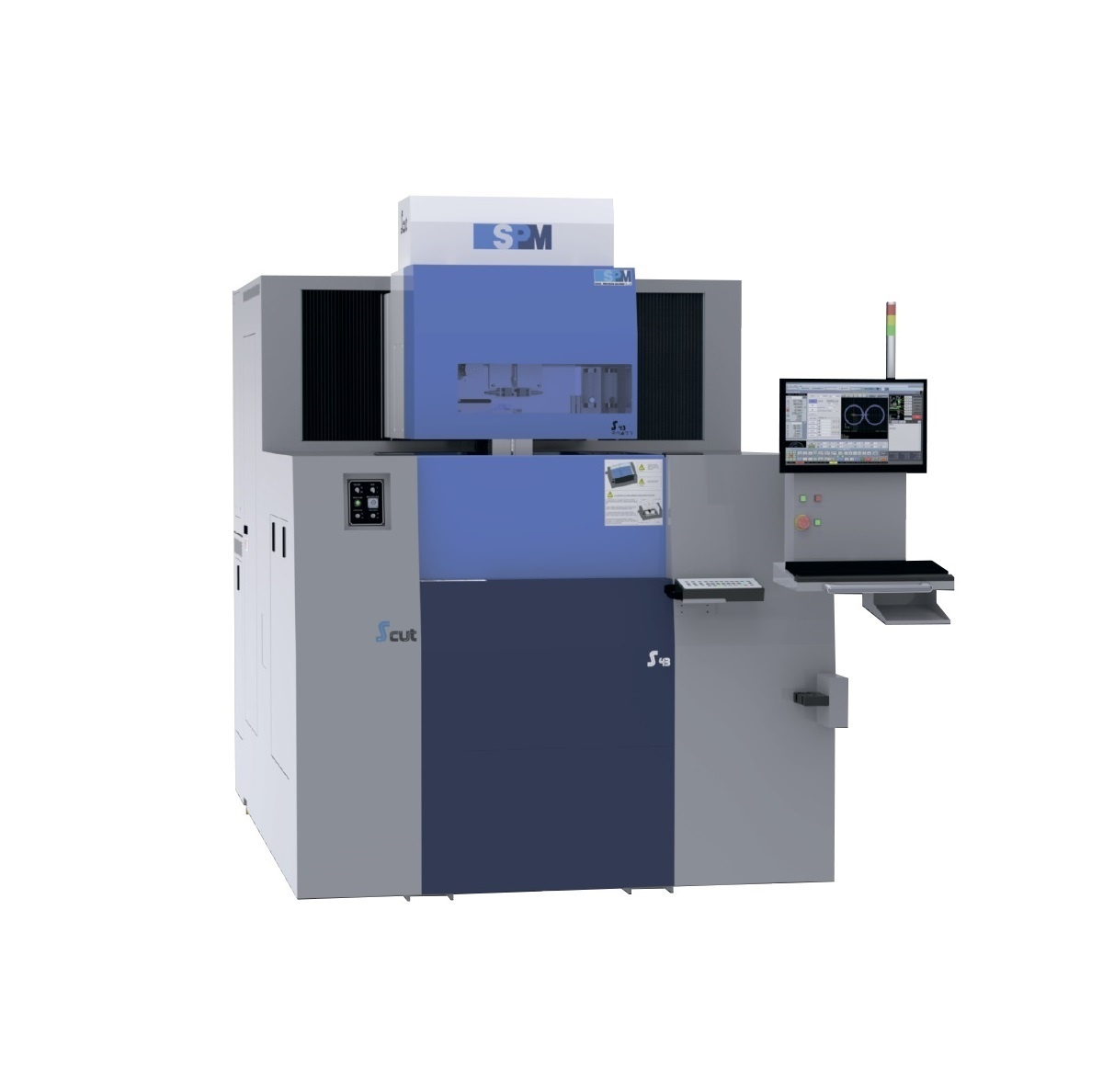

Продам Электроэрозионный проволочно-вырезной станок S43 Южная Корея в Троицке
+79000800900
+73516321243
+73516370575
Детальное описание
Технические характеристики | |||
Станок электроэрозионный проволочно-вырезной с ЧПУ модели S43 имеет программное управление по пяти осям координат X, Y, U, V, Z. Станок предназначен для обработки, по заданной программе проволочным электродом-инструментом, внутренних и наружных поверхностей с прямыми (вертикальными) или наклонными образующими, в деталях из токопроводящих, труднообрабатываемых сталей и сплавов (жаропрочных, нержавеющих, закаленных и др.), изготовления штампов, фильер, матриц, шаблонов и т.п. Описание механической части: Жесткая конструкция станка из серого чугуна марки «Механит», Компоновка станка моноблок. Особенности конструкции: Линейные двигатели по осям X/Y, Оптические линейки X/Y координаты (опционально Z, U,V), Оси Z, U,V снабжены круговыми оптическим энкодерами. | |||
Параметры | Ед. изм. | Значение | |
Требования к обрабатываемым деталям | |||
Обрабатываемые материалы | Токопроводящие материалы любой твёрдости и вязкости: жаропрочные, нержавеющие, инструментальные стали и сплавы, титан и сплавы, и т.д. | ||
Параметры перемещений рабочих органов | |||
Величина перемещений | Х | мм | 400 |
Y | мм | 300 | |
Z | мм | 250 | |
U | мм | 100 | |
V | мм | 100 | |
Скорость быстрого перемещения | Х | м/мин | 1300 |
Y | м/мин | 1300 | |
Z | м/мин | 1300 | |
U | м/мин | 1300 | |
V | м/мин | 1300 | |
Максимальный угол обработки со стандартными направляющими фильерами | град/мм | ±24/100 | |
Максимальный угол обработки со специальными направляющими фильерами | град/мм | ±44/50 | |
Параметры точности | |||
Дискретность перемещений по всем осям | мм | 0,0001 | |
Точность позиционирования | мм | ±0,002 | |
Параметры рабочей зоны | |||
Внутренние размеры рабочей ванны (ДхШ) | мм | 856 х770 | |
Ширина дверного проема рабочей ванны | мм | 768 | |
Размеры рабочего стола | мм | 650х553 | |
Максимальные размеры обрабатываемой заготовки (ДхШхВ) | мм | 700х500х240 | |
Максимальная масса заготовки | кг | 400 | |
Высота от пола до поверхности стола | мм | 1000 | |
Параметры обработки | |||
Основной обрабатываемый материал | Инструментальная сталь | ||
Шероховатость поверхности (Ra) на площади мм2 – 2-3 прохода | мкм | 0,4 | |
Наилучшая шероховатость поверхности (Ra) на площади мм2 – 4 прохода | мкм | 0,17 -0,18 | |
Максимальная производительность (высота заготовки 50мм материал Cr12 электрод-проволока 0,25 мм) | мм2/мин | 300 | |
Параметры инструмента | |||
Тип электрода - инструмента | проволока | ||
Диаметр проволоки | min | мм | 0,15 |
max | мм | 0,3 | |
Материал электрода-инструмента | Латунь Л63 без покрытия и с покрытием, Медь М1 без покрытия и с покрытием | ||
Максимальная масса электрода-инструмента | кг | 10 | |
Используемый тип катушки | тип | P5, K160, P10 | |
Скорость подачи проволоки | м/мин | 0-15 | |
Натяжение проволоки | Н | 0,5-28 | |
Устройство автоматической заправки и рубщик проволоки | Наличие | ||
Параметры устройства ЧПУ | |||
Устройство ЧПУ | SPM | ||
Метод ввода флэш-память | USB, CD-ROM, LAN, MDI | ||
Монитор | 20", LCD | ||
Язык ввода | РУССКИЙ, корейский, английский, итальянский, французский, китайский, турецкий, японский, словенский, немецкий | ||
Метод управления | полный замкнутый контур (опция оси B) | ||
Управляемые оси | 5 одновременно контролируемых осей + возможность до 3-х дополнительных осей в режиме осей позиционирования | ||
Минимальное программное значение перемещения | мм | 0,0001 | |
Макс. программное значение перемещения | мм | ±9999.999 | |
Формат ввода команды | относительная / абсолютная | ||
Функции интерполяции | Линейная, круговая и спиральная | ||
Минимально и максимально вводимое значение | 0,001~9999.999 мм | ||
Адаптивное управление подачей | Автоматическое изменение скорости подачи, в зависимости от расстояния между электродом и заготовкой | ||
Контроль движения проволоки | Вывод электрода из заготовки по пути реза | ||
Графическое отображение | 2D/3D графическое отображение положения заготовки и движение обработки, в реальном времени | ||
Максимально вводимое значение E-pack | 9999 | ||
Максимальное количество программ E-pack | 9999 | ||
Базовые меню обработки | Автоматическое управление; Ручное управление; Данные NC и др. | ||
Функция обслуживания | Система контроля износа расходных материалов, с выводом на экран сообщений о необходимости замены | ||
Запись состояния системы | На жесткий диск или на внешний носитель | ||
Система Автотехнолог | Предустановленная, с возможностью редактирования | ||
Система формирования рабочего импульса | С помощью современных MOS транзисторов | ||
Защита от короткого замыкания | Автоматическая, постоянная | ||
Система вырезания острых углов | EzSharp + (Автоматическое смещение проволоки для вырезания острых углов, повышения качества обработки острых углов) | ||
Система защиты от ускоренной коррозии заготовки во время обработки | EzAqua + (Защита заготовки от коррозии, защита от изменения цвета заготовки, исключение потребности в шлифовании поверхности после обработки) | ||
Система вырезания прецизионного конуса | EzTaper + (Независимое перемещение осей U и V, наклон проволоки до 45°, легкая настройка конусного реза) | ||
Поворотный стол | Опционально | ||
Система удаленного мониторинга состояния и управления станка | Предустановленная, неограниченное количество рабочих мест | ||
Пульт дистанционного управления | Полнофункциональный | ||
Система защиты от разбрызгивания во время заправки проволоки и обработки | Предустановленная | ||
Параметры системы подготовки и очистки рабочей жидкости | |||
Рабочая жидкость | деионизированная вода | ||
Рабочий объем | л | 620 | |
Объем колбы для ионнообменной смолы | л | 15 | |
Степень фильтрации рабочей жидкости | мкм | 5-10 | |
Количество фильтров | шт | 4 | |
Автоматическая система контроля удельной токопроводимости рабочей жидкости | наличие | ||
Параметры генератора | |||
Максимальный рабочий ток | А | 45 | |
Частота тока | Гц | 50 ±1 | |
Напряжение | В | 220 | |
Максимальная потребляемая мощность | кВт | 10 | |
Водяное охлаждение электрического шкафа | замкнутое | ||
Параметры подключения к электрической сети | |||
Электропитание | количество фаз | шт | 3 |
напряжение | В | 220 | |
частота | Гц | 50±1 | |
Подводимая электрическая мощность | кВт | 20 | |
Параметры подключения сжатого воздуха | |||
Давление воздуха | атм | 5 | |
Расход воздуха | л/мин | 80 | |
Массо-габаритные параметры | |||
Габаритные размеры станка с учетом зоны обслуживания | длина | мм | 2753 |
ширина | мм | 3605 | |
высота | мм | 2150 | |
Масса | кг | 2570 | |
|
