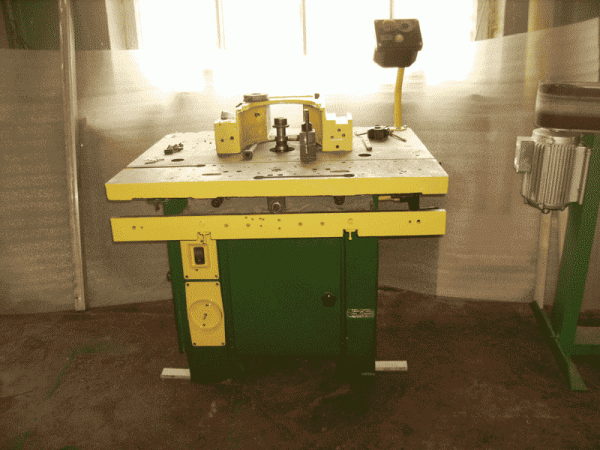

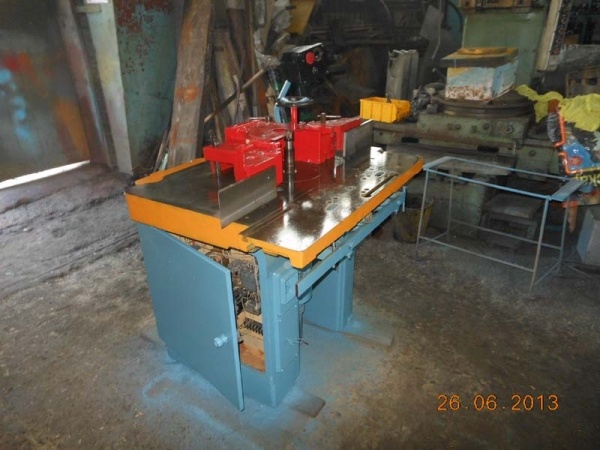

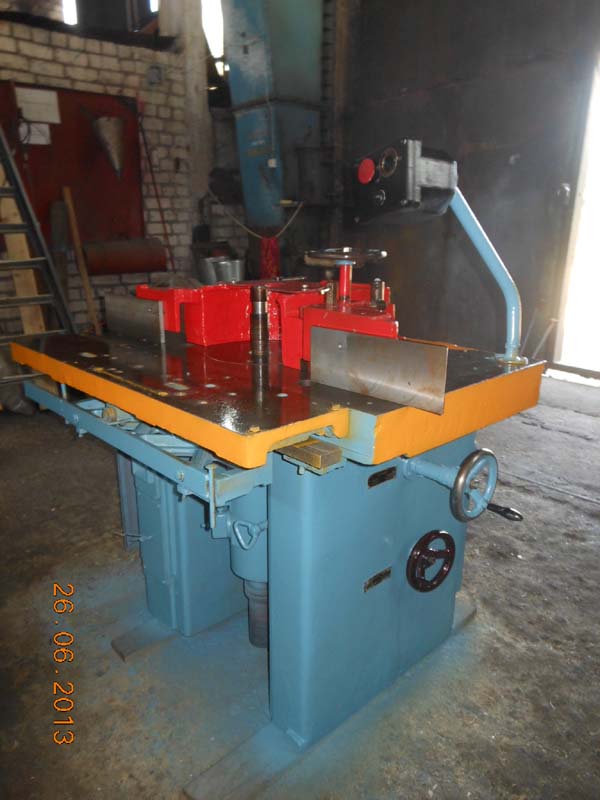

Фрезерный станок с шипорезной кареткой ФСШ-1А - Продам в Нижнем Новгороде

Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей ( изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.
Станок собран на цельно литой виброустойчивой чугунной станине, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя. На станине установлен литой чугунный стол с шипорезной кареткой. На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса. Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом. Дополнительно станок может комплектоваться автоматическим подающим устройством (автоподатчиком), который легко монтируется на стол станка.

Технические характеристики:

Толщина обрабатываемой заготовки, мах, мм            100

Размеры стола (длина х ширина), мм               1000х800

Вертикальное относительное перемещение шпинд., мах, мм         100

Размер внутреннего конуса Морзе шпинделя            4

Частота вращения шпинделя, об/мин              3000;4500;6000;9000

Ширина заготовки, устанавливаемой на шипорезной каретке

 при глубине шипа 100 мм, мах, мм    700

Диаметр шпиндельной насадки, мм32

Диаметр режущего инструмента

 при частоте вращения 3000/ 9000 об/мин., мм           не более 250/ 70

Ход шипорезной каретки, мм               926

Высота стола над уровнем пола, мм  860

Мощность электродвигателя шпинделя, кВт               4,2 / 5,3

Частота вращения электродвигателя, об/мин             1440/ 2870

Габаритные размеры, мм        1000х1110х1270

Масса станка, кг             810
