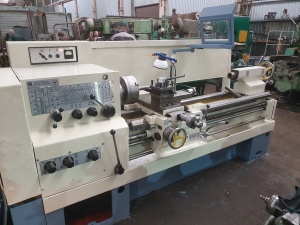

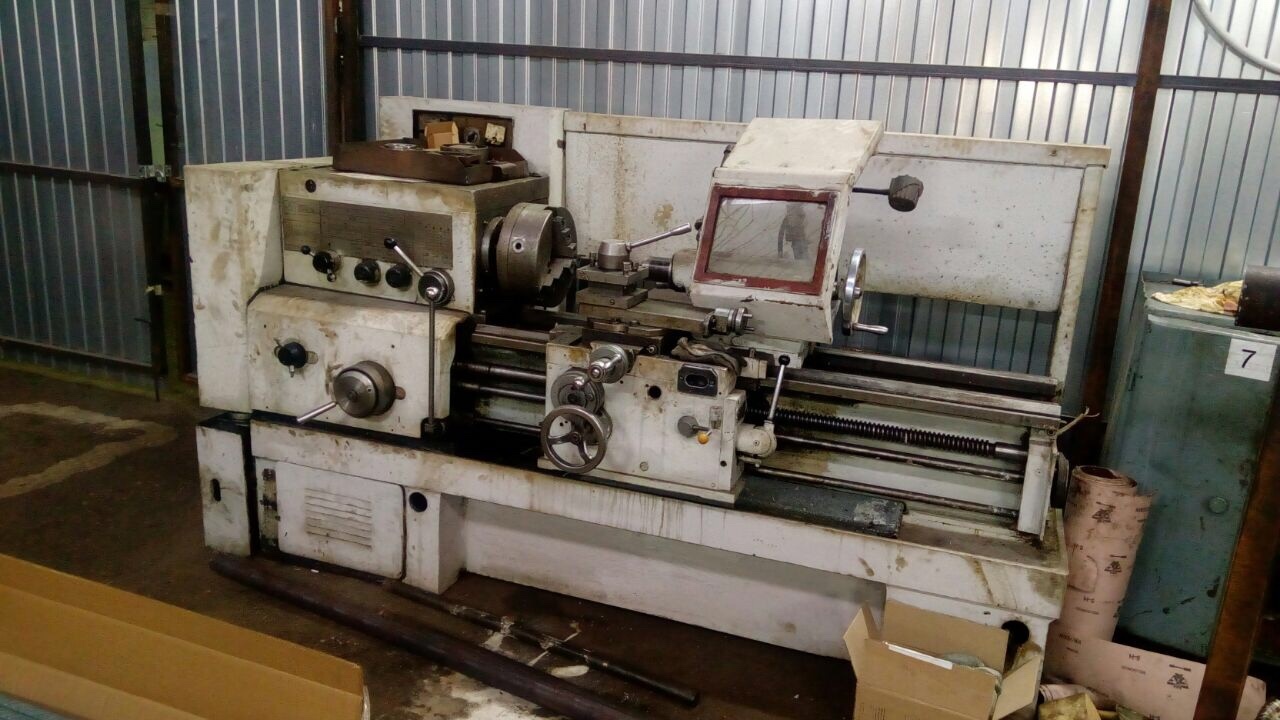

Продам ТС-75 Токарно-винторезный универсальный станок Б/У в Екатеринбурге
+7-912-256-42-51
Детальное описание
ПОМОЩЬ В РЕАЛИЗАЦИИ ВАШИХ
СТАНКОВ, ОБОРУДОВАНИЯ И НЕЛИКВИДОВ.
ВЫКУП СТАНКОВ И ОБОРУДОВАНИЯ.
Станки в наличии и под заказ.
Технические характеристики станка ТС-75
| Наименование параметра | ТС-75 |
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр заготовки над станиной, мм | 435 |
| Наибольший диаметр заготовки над суппортом, мм | 224 |
| Наибольшая длина заготовки (РМЦ), мм | 1000,1500 |
| Наибольшая масса заготовки в патроне, кг | 200 |
| Наибольшая масса заготовки в центрах, кг | 900 |
| Шпиндель | |
| Диаметр сквозного отверстия в шпинделе, мм | 55 |
| Наибольший диаметр прутка, мм | |
| Число ступеней частот прямого вращения шпинделя | 23 |
| Частота прямого вращения шпинделя, об/мин | 12,5..2000 |
| Число ступеней частот обратного вращения шпинделя | 12 |
| Частота обратного вращения шпинделя, об/мин | 19..2420 |
| Размер внутреннего конуса в шпинделе, М | Морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 6К |
| Наибольший крутящий момент, кНм | 2 |
| Подачи | |
| Наибольшая длина хода каретки, мм | 930,1430 |
| Число ступеней продольных и поперечных подач | 42 |
| Пределы продольных подач, мм/об | 0,07..4,16 |
| Пределы поперечных подач, мм/об | 0,035..2,08 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 4,5 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 2,25 |
| Количество нарезаемых резьб метрических | 45 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,5..192 |
| Количество нарезаемых резьб дюймовых | 28 |
| Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм | 24..15/8 |
| Количество нарезаемых резьб модульных | 38 |
| Пределы шагов нарезаемых резьб модульных | 0,5..48 |
| Количество нарезаемых резьб питчевых | 37 |
| Пределы шагов нарезаемых резьб питчевых | 96..1 |
| Количество нарезаемых резьб архимедовой спирали | 5 |
| Пределы шагов нарезаемых резьб архимедовой спирали | 3/8",7/16" |
| Суппорт | |
| Цена деления лимба продольного перемещения, мм | 0,1 |
| Наибольшее перемещение салазок, мм | 140 |
| Цена деления лимба резцовых салазок, мм | 0,05 |
| Задняя бабка | |
| Цена деления лимба, мм | 0,1 |
| Размер внутреннего конуса пиноли | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 200 |
| Поперечное смещение корпуса задней бабки, мм | ±15 |
| Характеристика пневмооборудования | |
| Диаметр пневмо цилиндра, мм | 200 |
| Ход штока пневмоцилиндра, мм | 32 |
| Наибольшее давление воздуха, кг/см² | 6 |
| Характеристика гидрокопировального устройства | |
| Наибольший диаметр наружного копирования, мм | - |
| Наибольший диаметр расточки, мм | - |
| Наибольший разность обрабатываемых диаметров при копировании , мм | - |
| Наибольшая длина копируемой части изделия, мм | - |
| Скорость подвода резца гидросуппорта вхолостую, мм/мин | - |
| Скорость отвода резца гидросуппорта вхолостую, мм/мин | - |
| Электрооборудование | |
| Количество электродвигателей на станке | 3 |
| Мощность электродвигателя главного привода, кВт | 11 |
| Мощность электродвигателя быстрых перемещений (ходов), кВт | 0,75 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,12 |
| Мощность электродвигателя гидростанции, кВт | - |
| Мощность всех электродвигателей, кВт | 11,87 |
| Габариты и масса станка | |
| Габариты станка при РМЦ=1000, мм | 3182 х |
| Масса станка на тумбах при РМЦ=1000, кг | 2650 |
| Масса съемного оборудования станка, кг | 160 |
