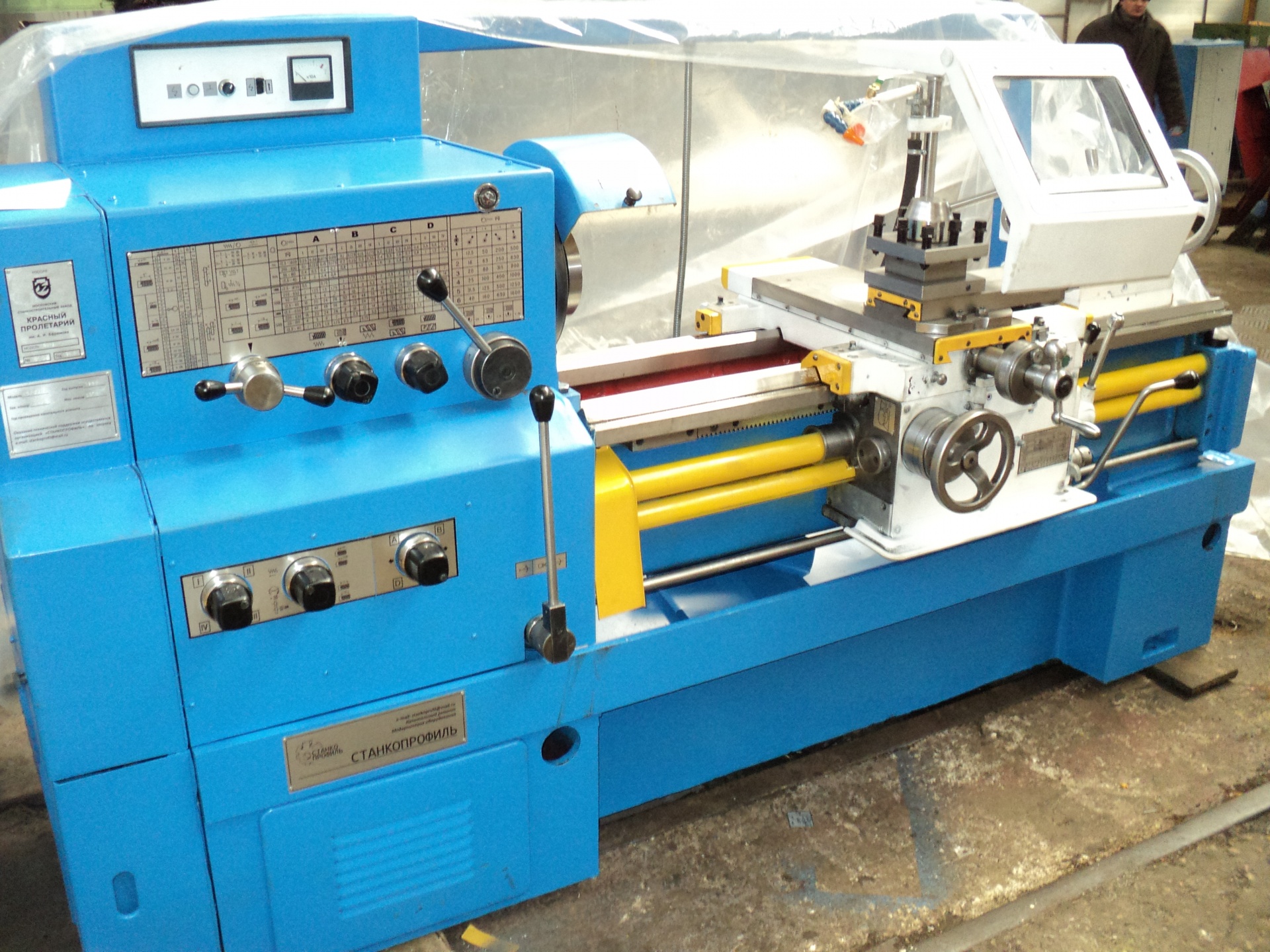

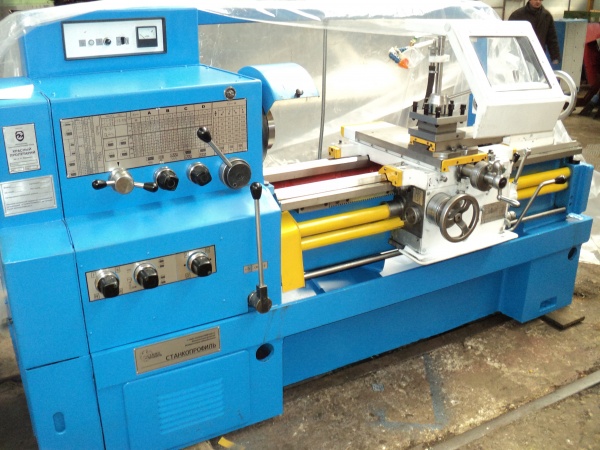

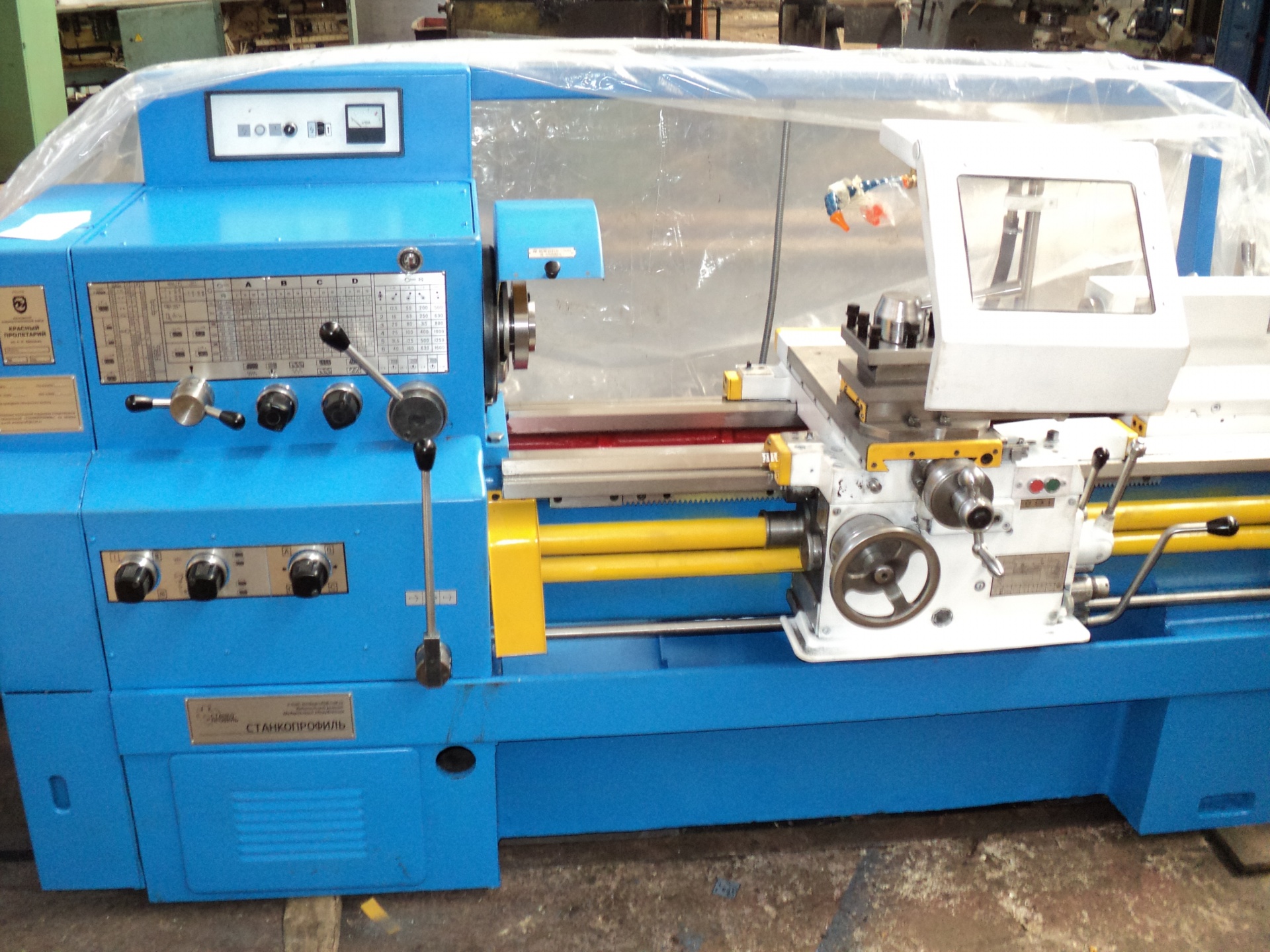

Токарно-винторезный станок мод.16К20 РМЦ 750-2000мм - Продам в Москве

16К20

Токарно винторезный станок 16К20 предназначены для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевыхрезьб, а также сверления, зенкерования, развертывания,и т.п. Отклонение от цилиндричности 7 мк, конусности 20 мк на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм - 16 мк.

Станки оснащены механическим фрикционом, приводом быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие станины закалены HRCэ 49...57

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 16К20

Модель              16К20

Наибольший диаметр обрабатываемой заготовки, мм:

- над станиной               400

- над суппортом             220

Наибольшая длина обрабатываемой заготовки, мм   750-1500

Класс точности по ГОСТ 8-82    H

Размер внутреннего конуса в шпинделе, М     Морзе 6 М80*

Конец шпинделя по ГОСТ 12593-72      6К, 6М*

Диаметр сквозного отверстия в шпинделе, мм             55, 62*

Наибольшая масса устанавливаемой заготовки, кг

- закрепленного в патроне        300

- закрепленного в центрах        1300

Число ступеней частот вращения шпинделя

- прямого           23

- обратного       12

Пределы частот вращения шпинделя, мин

- прямого           12,5-2000

- обратного       19-2420

Число ступеней рабочих подач:

- продольных   42, 56*

- поперечных    42, 56*

Пределы рабочих подач, мм/об

- продольных   0.07-4.16

- поперечных    0.035-2.08

Количество нарезаемых резьб, единиц:

- метрических   45, 53*

- дюймовых      28, 57*

- модульных     38

- питчевых         37

- архимедовой спирали             5

Пределы шагов нарезаемых резьб:

- дюймовых, число ниток на дюйм       24…1.625

- метрических, мм         0.5-192

- модульных, модуль    0.5…48

- питчевых, питч             96..1

- архимедовой спирали, дюйм              3/8”, 7/16”

- архимедовой спирали, мм     8, 10, 12

Наибольший крутящий момент, кНм   2

Наибольшее перемещение пиноли, мм            200

Поперечное смещение корпуса, мм     ±15

Наибольшее сечение резца, мм            25

Габаритные размеры станка, мм

- длина               2812

- ширина            1166

- высота             1324

Масса станка, кг             2140

Мощность электродвигателя привода главного движения, кВт            10

Мощность электродвигателя привода быстрых перемещений суппорта, кВт 0.75 или 1,1

Мощность насоса охлаждения, кВт     0.12
