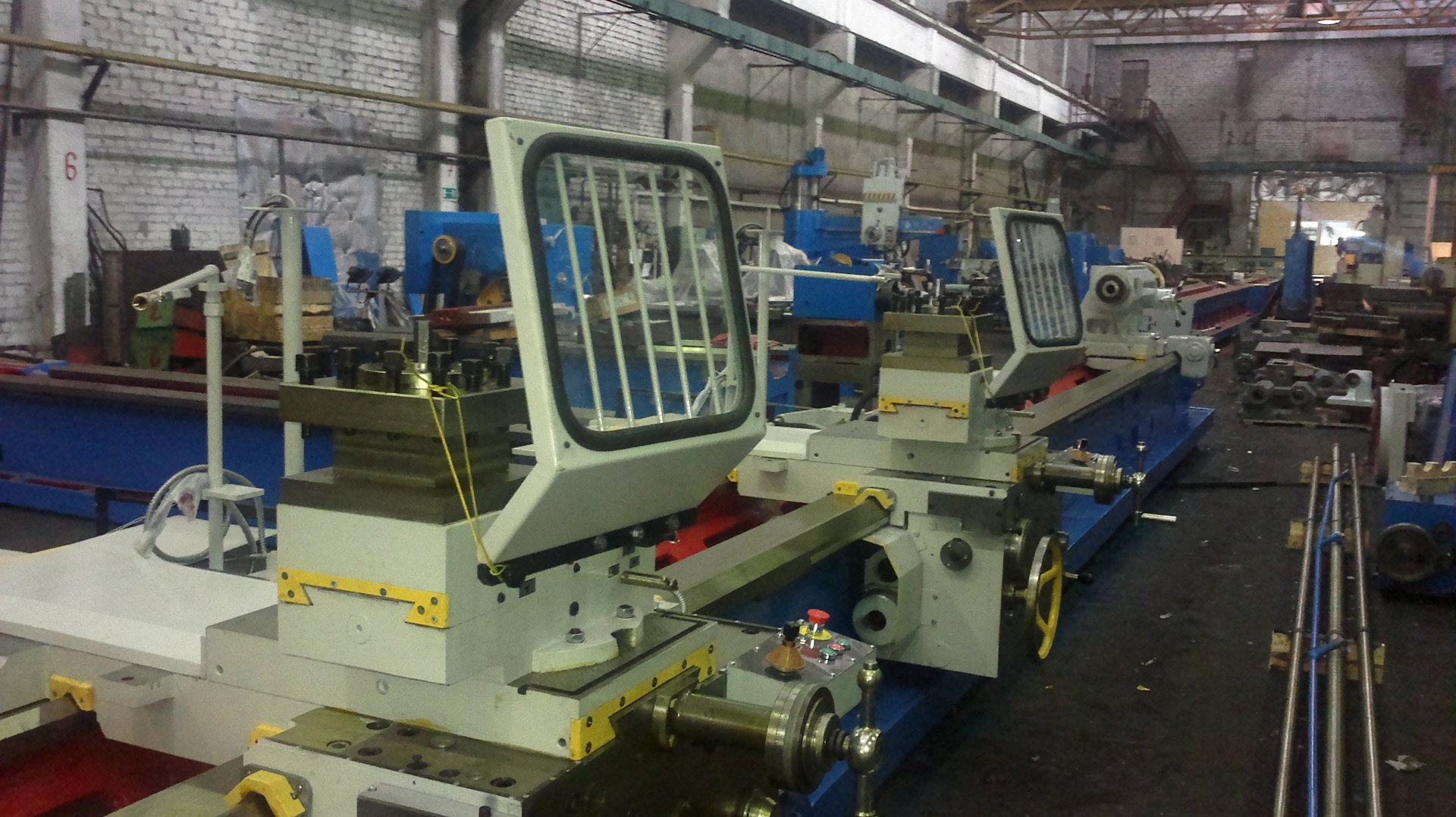

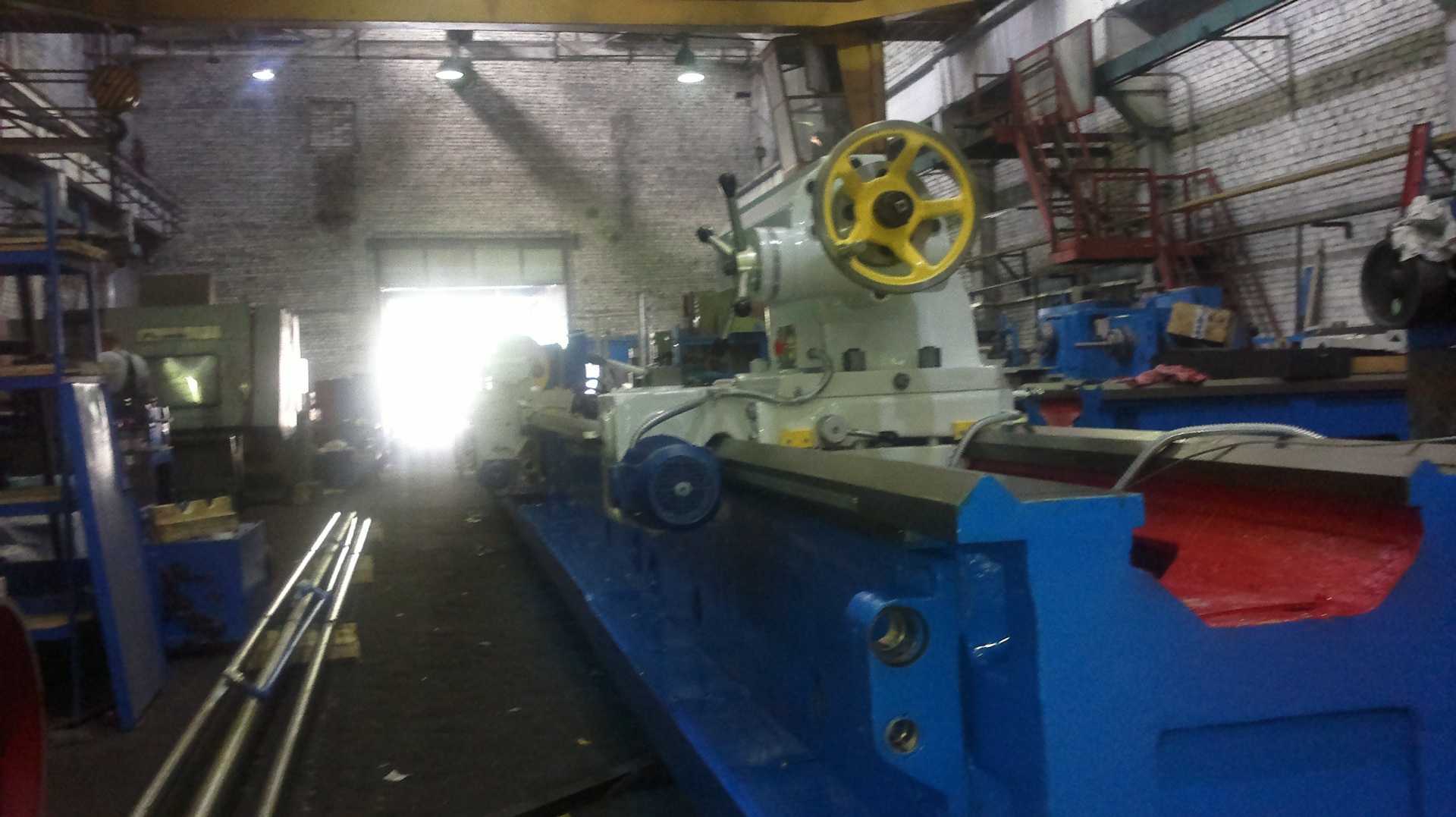

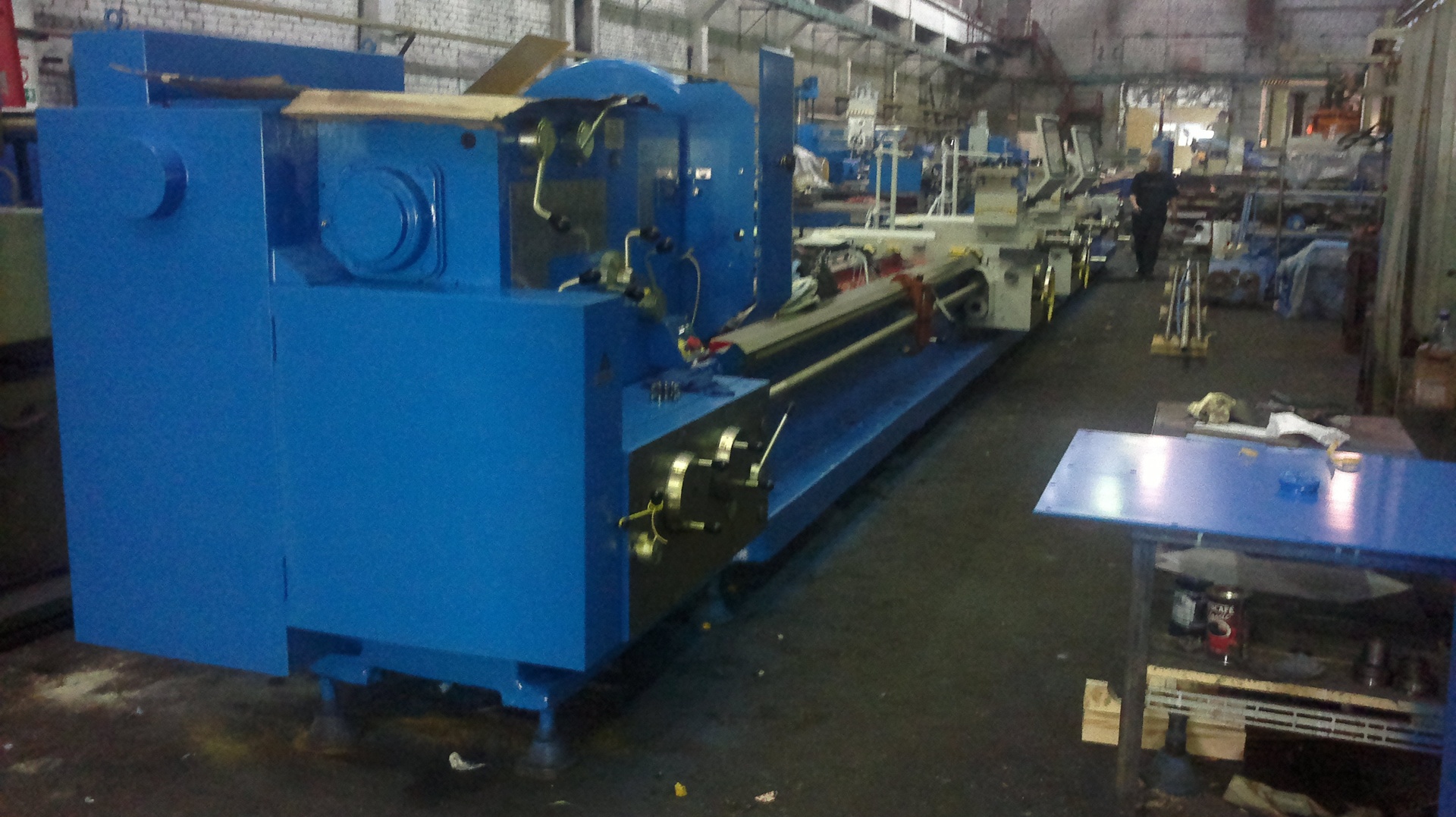

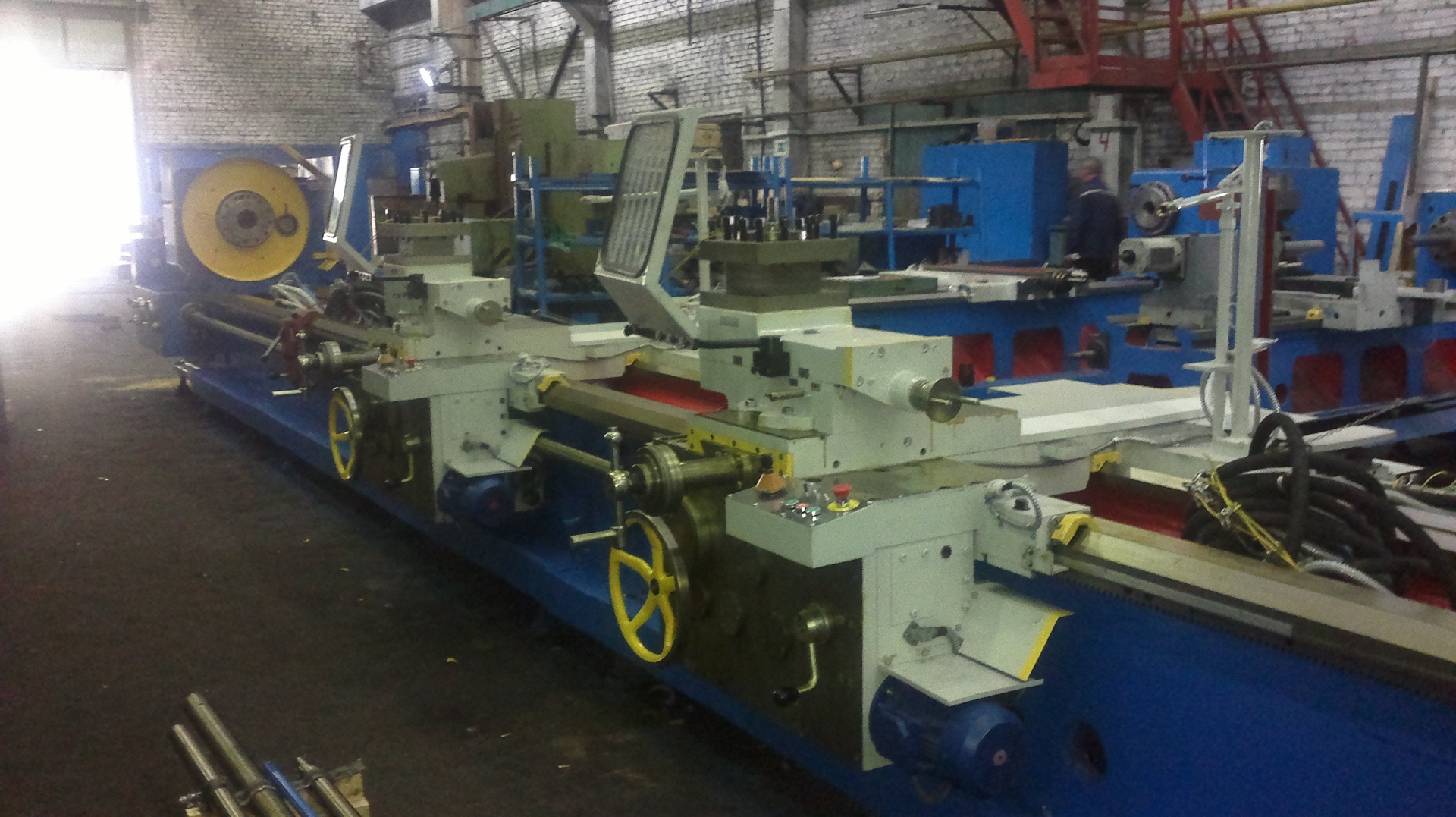

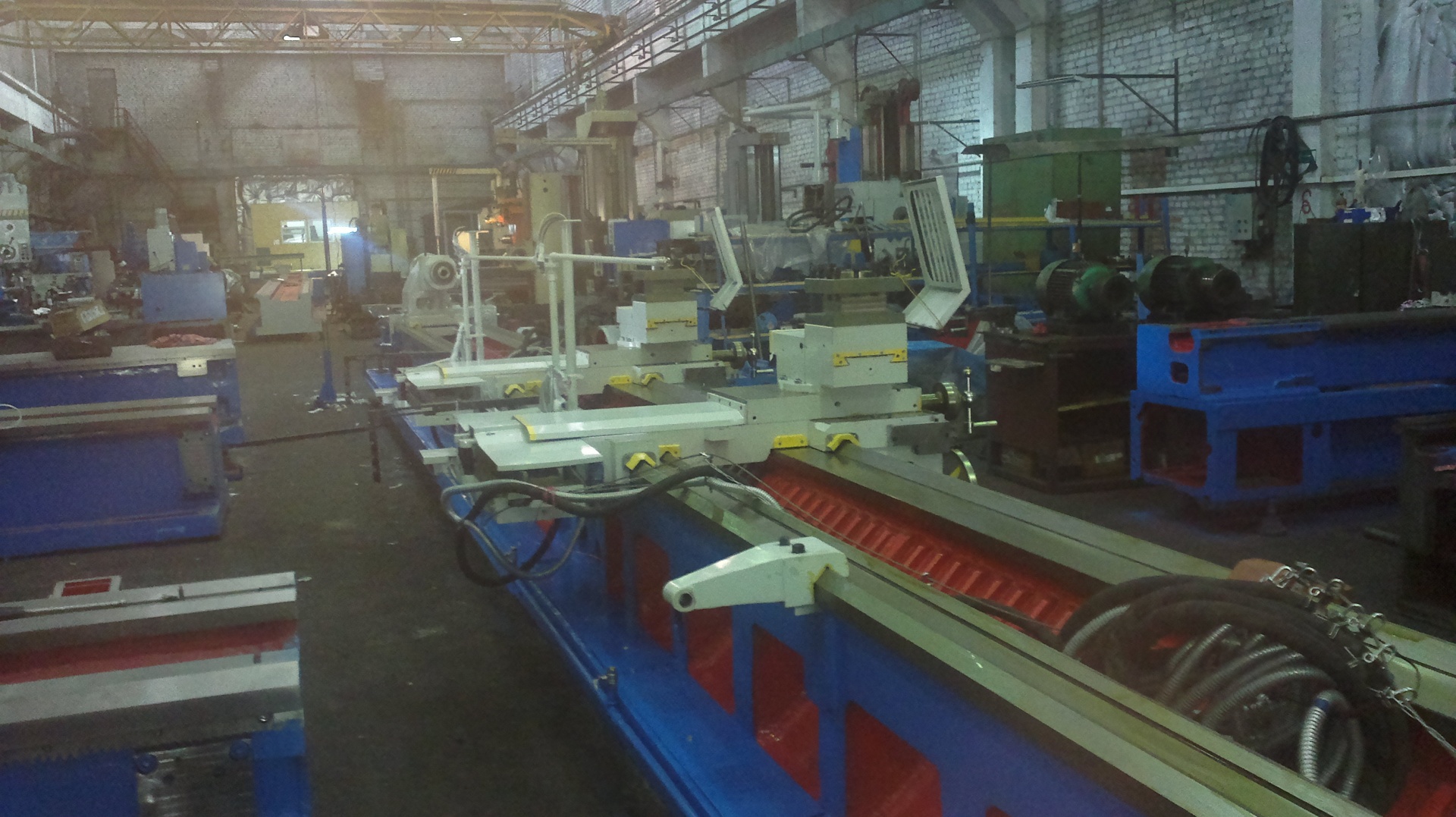

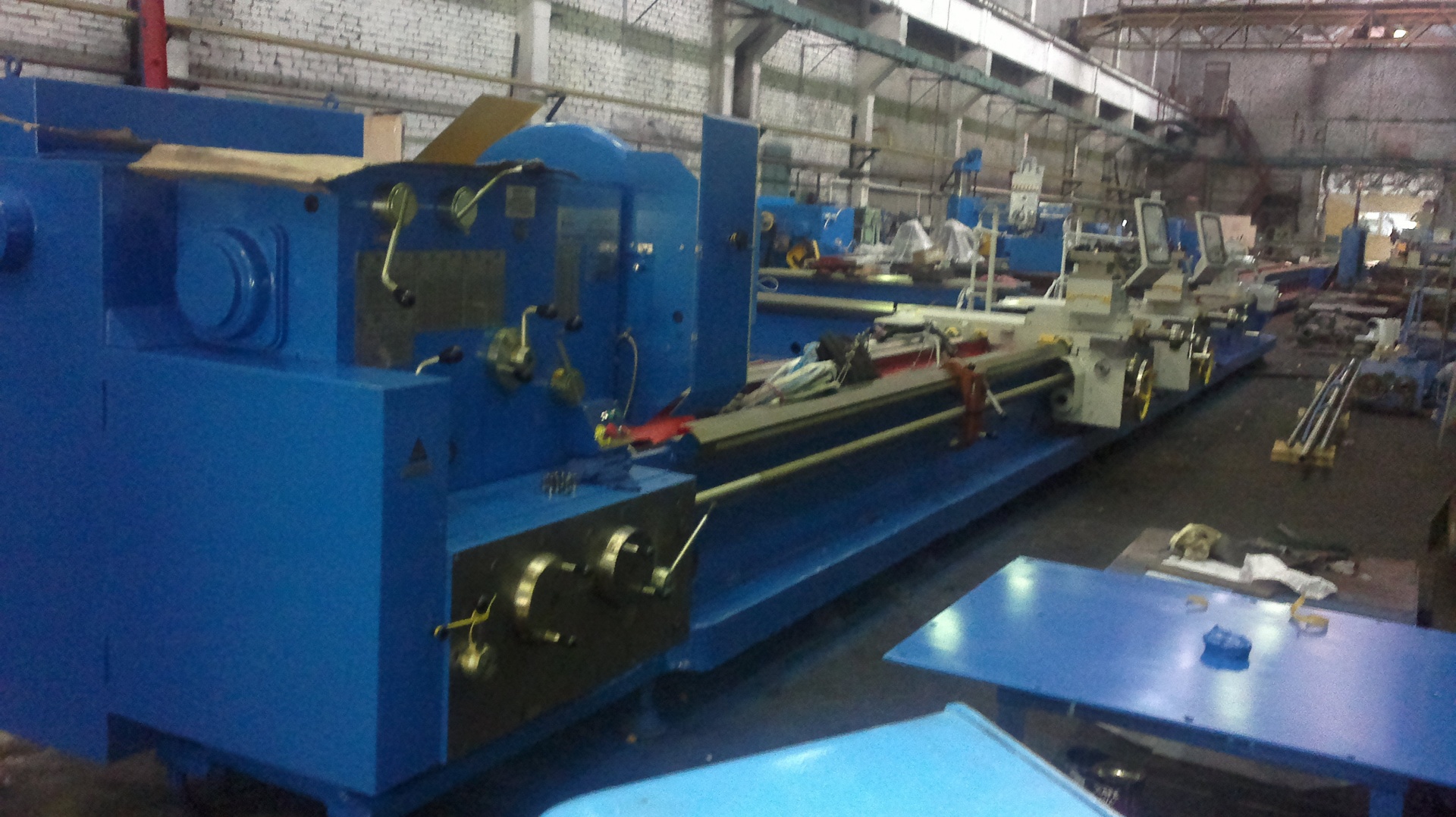

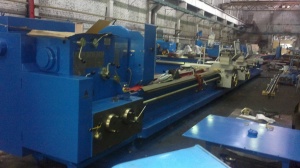

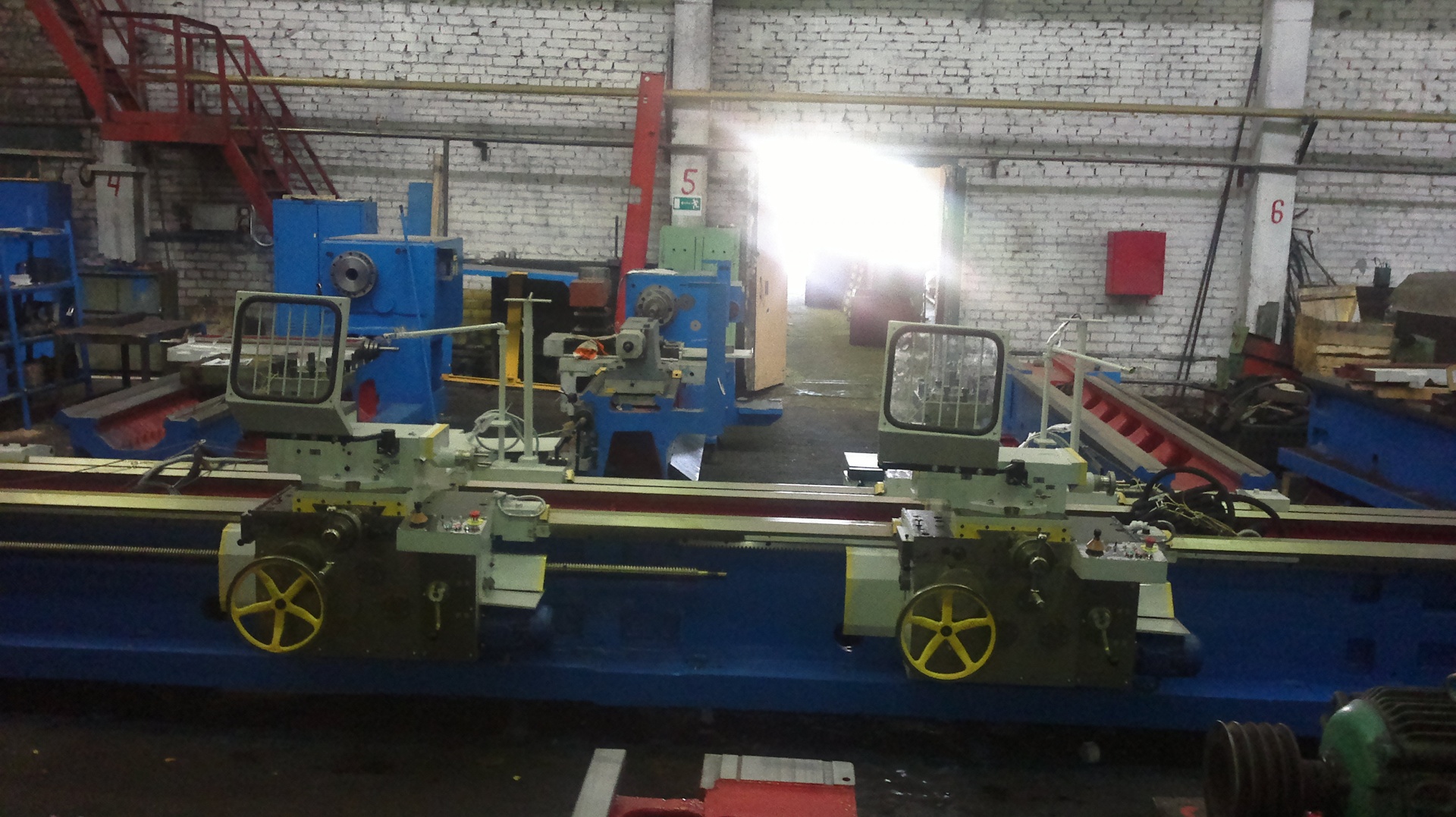

Продам Токарно - винторезный станок 1Н65 (1М65) ( 2-х суппортной) РМЦ 16000мм в Москве
8 910 645-28-45
7 499 390-85-04
Россия, Москва и Московская обл., Москва, 123060, г. Москва, вн.тер.г. Муниципальный Округ Щукино, ул. Берзарина, д. 36, стр. 2
Детальное описание
Токарно - винторезный станок 1Н65 (1М65) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО мод. 1Н65 (1М65)
| Наименование параметров | 1Н65 (1М65) |
| Наибольший диаметр заготовки устанавливаемой и обрабатываемой, мм: | |
| над суппортом, мм | 650 |
| над выемкой в станине, мм | 1400* |
| Наибольшая длина обрабатываемой заготовки, мм | 1000, 3000, 5000, 6000, 8000, 10000, 12000 |
| Длина выемки в станине от зеркала патрона, мм | 390 |
| Размер конца шпинделя передней бабки по DIN | 2-15М |
| Количество ступеней частот вращения шпинделя | 24 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 128 |
| Пределы частот вращения шпинделя, об/мин | 5 – 500 |
| Пределы рабочих подач, мм/об.: | |
| продольных, мм/об | 0,06 - 2,42 |
| поперечных, мм/об | 0,022 - 0,88 |
| резцовых салазок, мм/об | 0,022 - 0,88 |
| Пределы шагов нарезаемых резьб: | |
| метрических, мм | 1 – 96 |
| дюймовых, ниток/дюйм | 24 - 0,25 |
| модульных, модуль | 0,5 – 24 |
| питчевых, питч диам. | 96 – 1 |
| Ускоренное перемещение суппорта, м/мин: | |
| продольное | 3 |
| поперечное | 1 |
| Мощность главного привода, кВт | 15 |
| Наибольший вес обрабатываемой детали в центрах,кг | 10000,8000 |
| Мощность главного привода,кВт | 22 |
| Масса, кг | 9850, 12800, 15750, 16140, 17730, 20300, 23500 |
| Габариты: | |
| длина, мм | 4100, 6140, 8180, 9190, 11380, 13210, 15210 |
| ширина, мм | 2200 |
| высота, мм | 1770, 1880 |
Стандартное оборудование:
Люнет неподвижный (Ø70-380мм.);
Люнет подвижный (Ø70-250мм.);
Патрон 4-х кулачковый Ø 1000мм.
