Продам Токарно- винторезный станок 16К40 РМЦ 12000мм в Рязани
8 910 645-28-45
7 499 390-85-04
Россия, Москва и Московская обл., Москва, 123060, г. Москва, вн.тер.г. Муниципальный Округ Щукино, ул. Берзарина, д. 36, стр. 2
Детальное описание

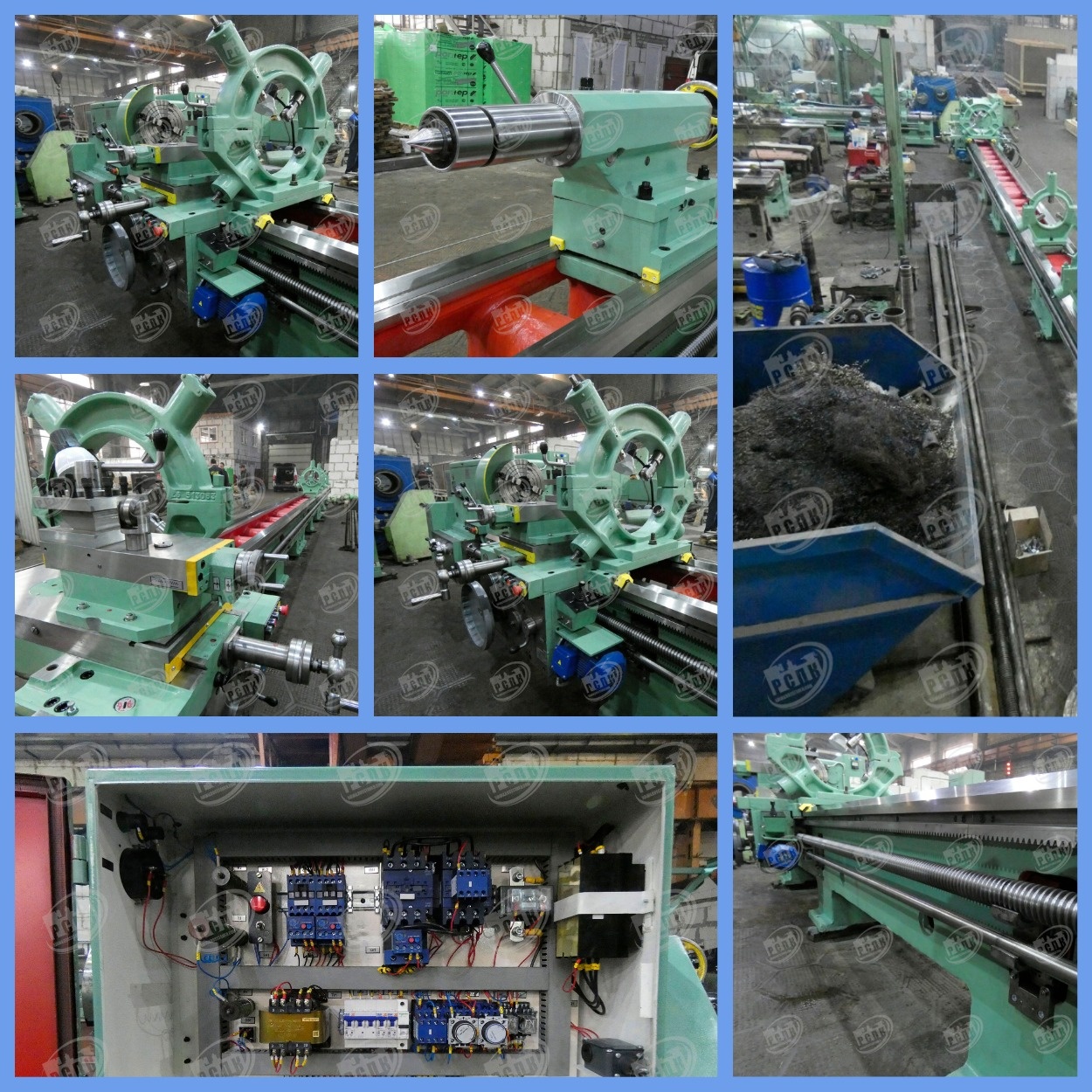

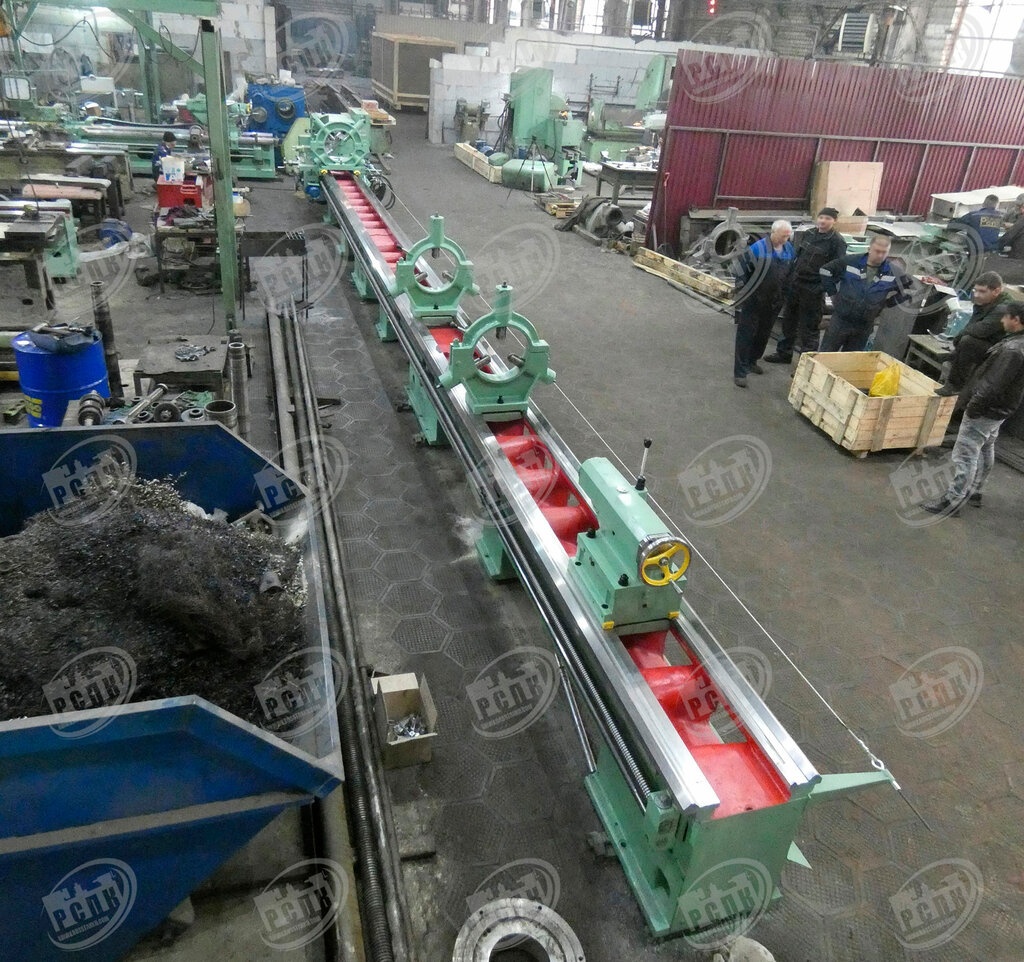

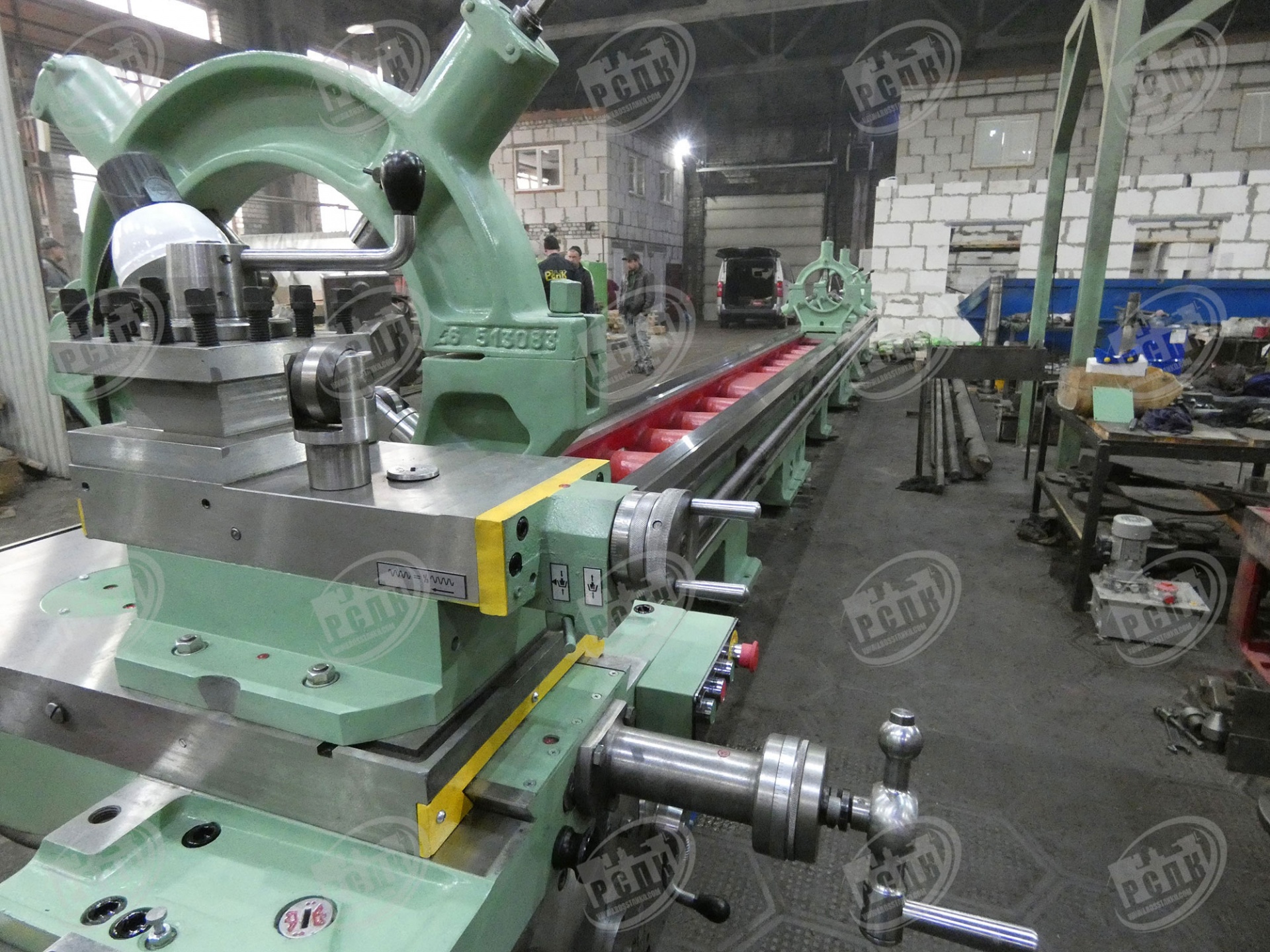

Токарно- винторезный станок 16К40 РМЦ 12000мм.
предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость токарного станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ КОНСТРУКЦИИ 16К40
жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки; 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
· частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб;
· точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
· коробка подач обладает высокой жесткостью кинематической цепи;
· все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
· ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
· ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 16К40
| Характеристика | 16К40 | |
| Наибольший диаметр устанавливаемой заготовки, мм | ||
| — над станиной | 840 | |
| — над суппортом | 490 | |
| — над выемкой в станине | 1070* | |
| Наибольший диаметр обрабатываемой заготовки, мм | ||
| — над станиной | 800 | |
| — над суппортом | 490 | |
| Наибольшая длина обрабатываемой заготовки, мм | 12000 | |
| Длина выемки в станине от торца фланца шпинделя, мм | 450* | |
| Наибольший вес устанавливаемой заготовки, кг | 3500 | |
| Высота резца, устанавливаемого в резцедержателе, мм | 40 | |
| Размер конца шпинделя передней бабки по DIN | 11М | |
| Внутренний конус в шпинделе бабки шпиндельной (метрический) | 115 | |
| Количество ступеней частот вращения шпинделя | 22 | |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 | |
| Пределы частот вращения шпинделя, об/мин | 10—1250 | |
| Пределы рабочих подач, мм/об | ||
| — продольных | 0,033—5,6 | |
| — поперечных | 0,013—2,064 | |
| — резцовых салазок | 0,013—2,064 | |
| Пределы шагов нарезаемых резьб | ||
| — метрических, мм | 1—224 | |
| — дюймовых, ниток/дюйм | 28—0,25 | |
| — модульных, модуль | 0,25—56 | |
| — питчевых, питч диам. | 112—0,5 | |
| Ускоренное перемещение суппорта, мм/мин | ||
| — продольное | 5200 | |
| — поперечное | 2000 | |
| Наибольшее усилие резания, кН | 20 | |
| Наибольший крутящий момент на шпинделе, кНм | 3 | |
| Мощность главного привода, кВт | 18,5 | |
| Габаритные размеры (вместе с электрооборудованием), мм | ||
| — длина | 14420 | |
| — ширина | 1860 | |
| — высота | 1625 | |
| Масса, кг | 15810 | |
| * — для токарных станков с ГАПом. | ||
Стандартное оборудование станка 16К40

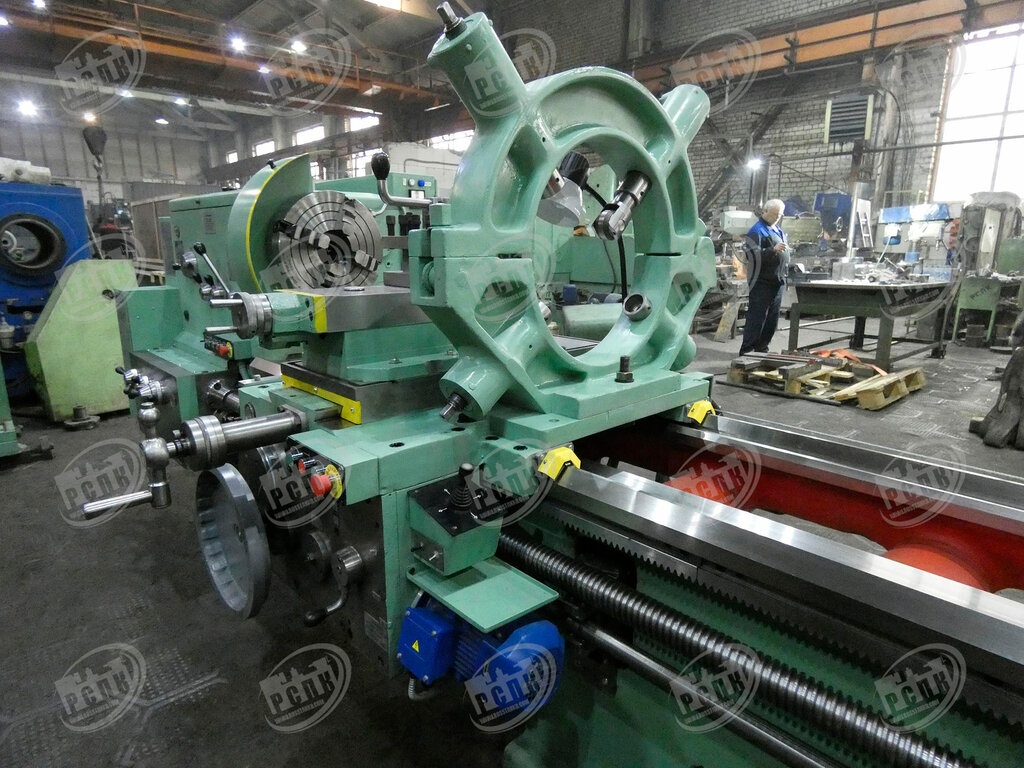

· люнет неподвижный (диам. 20-350 мм) (Кроме станков с РМЦ 750 мм);
· люнет подвижный (диам. 20-150 мм);
· патрон четырехкулачковый диам. 800 мм или диам. 630 мм;
· патрон трехкулачковый диам. 400 или 315 мм.
Оборудование станка 16К40 за отдельную плату
· люнет неподвижный (диам. 20-160 мм, диам. 300-500 мм);
· резьбоуказатель;
· конусная линейка;
· резцедержатель с быстросъемными блоками.
