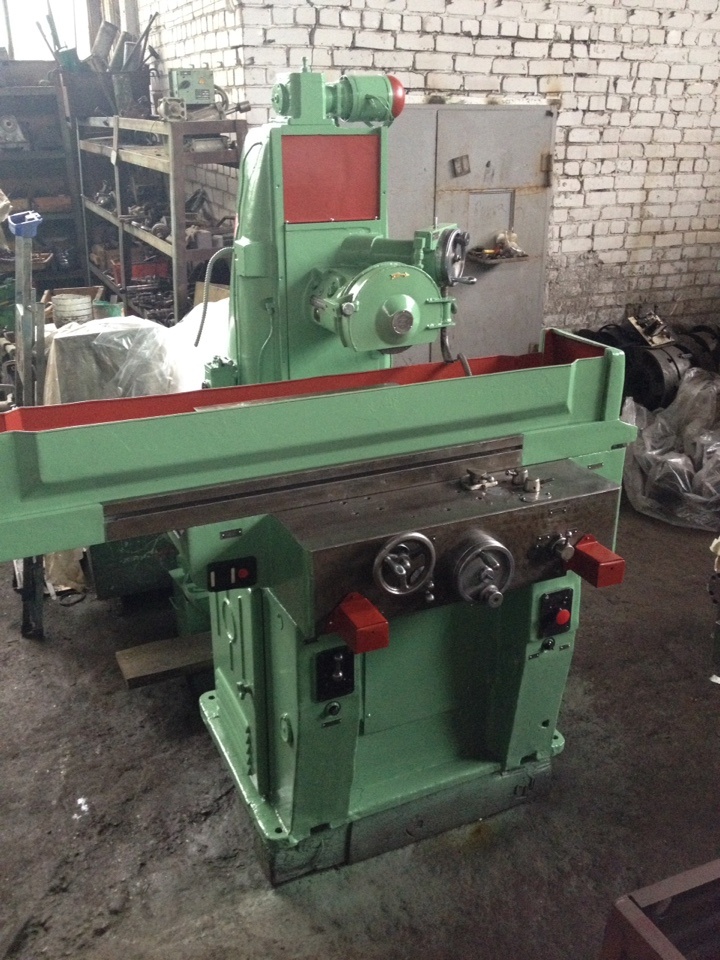

Станок плоско-шлифовальный 3Г71 Б/У - Продам в Нижнем Новгороде

Станок плоско-шлифовальный

Плоскошлифовальный станок  с прямоугольным столом, горизонтальным шпинделем и крестовым столом предназначен для шлифования периферией круга поверхностей деталей массой до 100кг с учетом крепящего приспособления и магнитной плиты. В определенных границах возможна обработка поверхностей, расположенных под углом 90° к зеркалу стола.Технические характеристики: Наибольшие размеры обрабатываемых изделий(длина х ширина х высота), мм:   630х200х320

Наибольшее расстояние от оси шпинделя до зеркала стола, мм: 80…45

Наибольшая допустимая масса обрабатываемого изделия с учетом магнитной плиты и крепящего  приспособления, кг:          100

Размеры рабочей поверхности стола (длина х ширина), мм:             630х200

Перемещение стола (продольное х поперечное), мм: 70…710х235

Поперечная автоматическая подача стола на каждый ход, мм: 0,3…4,2

Цена одного деления лимба маховика поперечного перемещения, мм: 0,05

Перемещения стола за один оборот маховика продольного перемещения, мм: 15,3

Скорость продольного перемещения стола, м/мин 5…20

Вертикальная подача

Цена деления лимба маховика, мм: 0,001

Цена деления лимба микрометрической подачи, мм: 0,001

Автоматическая подача (ступенчатая через 0,005 мм), мм: 0,005…0,05

 Перемещение шлифовальной головки за один оборот маховика, мм: 0,2

Поперечная подача

Цена деления лимба маховика, мм: 0,02

Цена деления лимба микрометрической подачи, мм: 0,005

 Автоматич. поперечн. подача на каждый ход стола (регулир-ся бесступенч.), мм: 10…0,3

Скорость автоматической  непрерывной подачи, м/мин: 0,7

 Перемещение суппорта за один оборот маховика, мм:  2

Шлифовальная головка

Скорость ускоренного перемещения, м/мин: 0,27

Размеры шлифовального круга, мм: 250х25х75

 Частота вращения шлифовального круга, об/мин     2740

Габаритные размеры станка (длина х ширина х высота), мм:             1870х1550х1980
