Продам Ваймы для окон и дверей в Москве
+79066678234
Детальное описание

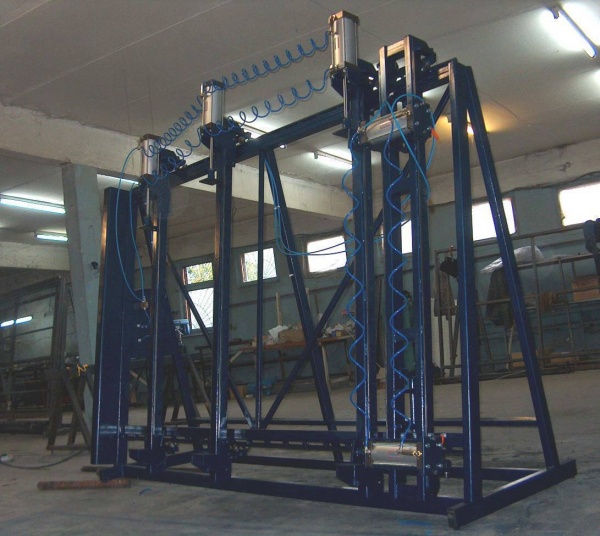

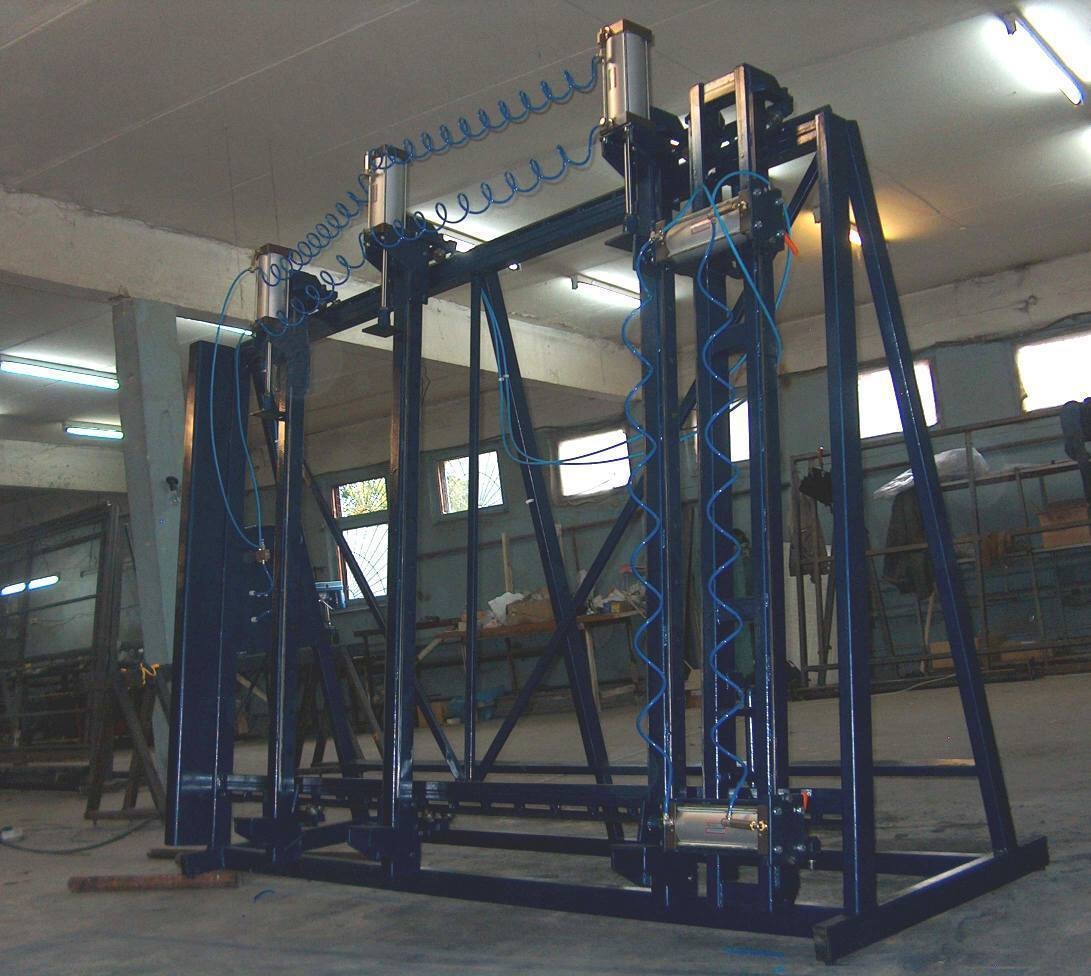

Вайма ВР-2500/1ПЕ, ВР-2500/1П, ВР-2500/1Г имеет три стойки с вертикальными пневмоцилиндрами / гидроцилиндрами и траверсу с двумя горизонтальными пневмоцилиндрами / гидроцилиндрами.
Особенности конструкции
Стойки и траверса с цилиндрами перемещаются по калиброванным направляющим, шлифованным по h11, на опорных роликах.
На стойках как цилиндры, так и упоры устанавливаются по высоте с шагом 150 мм. Ход штоков цилиндров 200 мм.
Стойки и траверса имеют по четыре опорных ролика вверху и по четыре – внизу.
Половина роликов имеет цапфы с эксцентриситетом. Верхними эксцентриковыми роликами изготовителем юстируется взаимопараллельность вертикального упора, стоек и траверсы. Нижние эксцентриковые ролики дают возможность выбирать или увеличивать люфт при качении роликов по направляющим.
Траверса представляет собой жесткую раму из прямоугольных труб. Все восемь опорных роликов траверсы собраны с игольчатыми подшипниками. Траверса имеет фиксирующие шпингалеты вверху и внизу. Штоки шпингалетов входят во втулки, вваренные в трубы каркаса. Благодаря этому отверстия со временем не разбиваются от усилия обратного отжима траверсы.
Цилиндры передвигаются по стойкам и траверсе на салазках по калиброванным направляющим (Ст45). Цилиндры траверсы фиксируются на требуемой высоте переставными зажимными ручками.
Ваймы комплектуются пневмооборудованием фирм Pneumax и AZPneumatica (Италия), гидростанциями российской сборки из итальянских и немецких комплектующих, российскими гидроцилиндрами.
Гарантия 1 год.
Комплектация
§ Раздельные пневмораспределители и пневмодроссели на две группы цилиндров - вертикальные и горизонтальные
§ Комплект регулируемых опор М16 с самоустанавливающимися подпятниками
§ Паспорт – руководство
Технические данные
Максимальный размер рамы, мм | 2500х1800 |
Рабочее давление воздуха, бар | 7÷9 |
Потребление сжатого воздуха за рабочий цикл при 7 бар и 20˚С, Нл | 17,2 |
Усилие одного пневмоцилиндра при 8 бар, кг | 628 |
Усилие одного гидроцилиндра при 140 бар, кг | 2750 |
Габариты, мм | 3000х2250х1000 |
Занимаемая площадь, кв.м | 3,0 |
Масса, кг Пневматическая Гидравлическая | 350 440 |
Цена (самовывоз), с НДС:
Пневматическая вайма ВР-2500/1ПЕ - 90 000 р.* Пневматическая вайма ВР-2500/1П – 120 000 р.
Гидравлическая вайма ВР-2500/1Г - 180 000 р. (каркас, стойки, траверса усиленные)
* цена на пневматическую вайму упрощенной конструкции:
- вайма без горизонтальных направляющих (ролики катятся непосредственно по каркасу)
- каждая стойка с 2 эксцентриковыми роликами (только вверху. Внизу стойки скользят по каркасу)
- траверса с 4 роликами (из них два эксцентриковых)
- стойки без калиброванных направляющих
- отверстия в каркасе и стойках без вваренных втулок
Опции
§ Четвертая стойка пневматической ваймы – 22100 р.
§ Фронтальный пневмоприжим – 31200 р.
§ Вторая рабочая зона (3 стойки, траверса) на обратной стороне пневматической ваймы – +70% к цене базовой модели.
§ Шарнирные прижимные площадки (для нестандарта) – 20800 р.
Стоимость доставки в Москву и область ваймы габаритной длиной 3 м – 6500 - 9100 р. в зависимости от километража.
