Продам Газовый генератор ГПУ-100 (Мини-ТЭЦ), ЭГП-100, АГП-100, ГПА-100, ГПЭС-100, АГ-100, АП-100, ГЭС-100, KG-100, КГУ-100 в Ярославле

Газопоршневая установка ГПУ 100 кВт и системы утилизации тепла (газогенератор 100 кВт на ЯМЗ-238) в открытом и контейнерном исполнении серии АГП 100, ГПУ 100, ГПЭС 100, КГУ 100, ГПА 100, АП 100, АПК 100, ГЭС 100, ГГУ 100, БКИ, когенерационная электростанция Мини-ТЭЦ и газогенератор с электрической мощностью 100 кВт

Основные технические характеристики газопоршневого электроагрегата 100 кВт (газовый генератор АГП-100) ГПУ-100 на базе двигателя ЯМЗ-238.Г:

Тип охлаждения Радиаторный

Номинальная мощность (длительная) кВт / кВА 100 / 125

Максимальная часовая мощность кВт / кВА 110 / 137,5

Род тока переменный трехфазный

Номинальное напряжение В 400

Номинальная частота Гц 50

Номинальный коэффициент мощности 0,8

Номинальный ток А 180

Частота вращения вала двигателя мин-1 1500

Давление газа 0.2-6 кг/см2 (0.019-0.58 МПа)

Расход газа при номинальной мощности 30 м3/ч

Система охлаждения 36

Система смазки 34

Габаритные размеры без кожуха мм длина x ширина x высота 2430 x 1130 x 1525

Масса сухого агрегата Кг 2050

Ресурс до капитального ремонта м.ч. 50000

Первичный двигатель ЯМЗ-238.Г

Генератор синхронный LSA 44.2 S7 (или аналог)

Щит управления АГ-100.1 (ШУЭ-100.1)

Комплектация и описание газопоршневого электроагрегата ГПУ-100 (АГП-100) типа АГ-100С-Т400-1РН в контейнерном исполнении на базе двигателя ЯМЗ-238.Г:

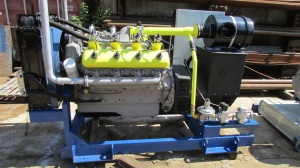

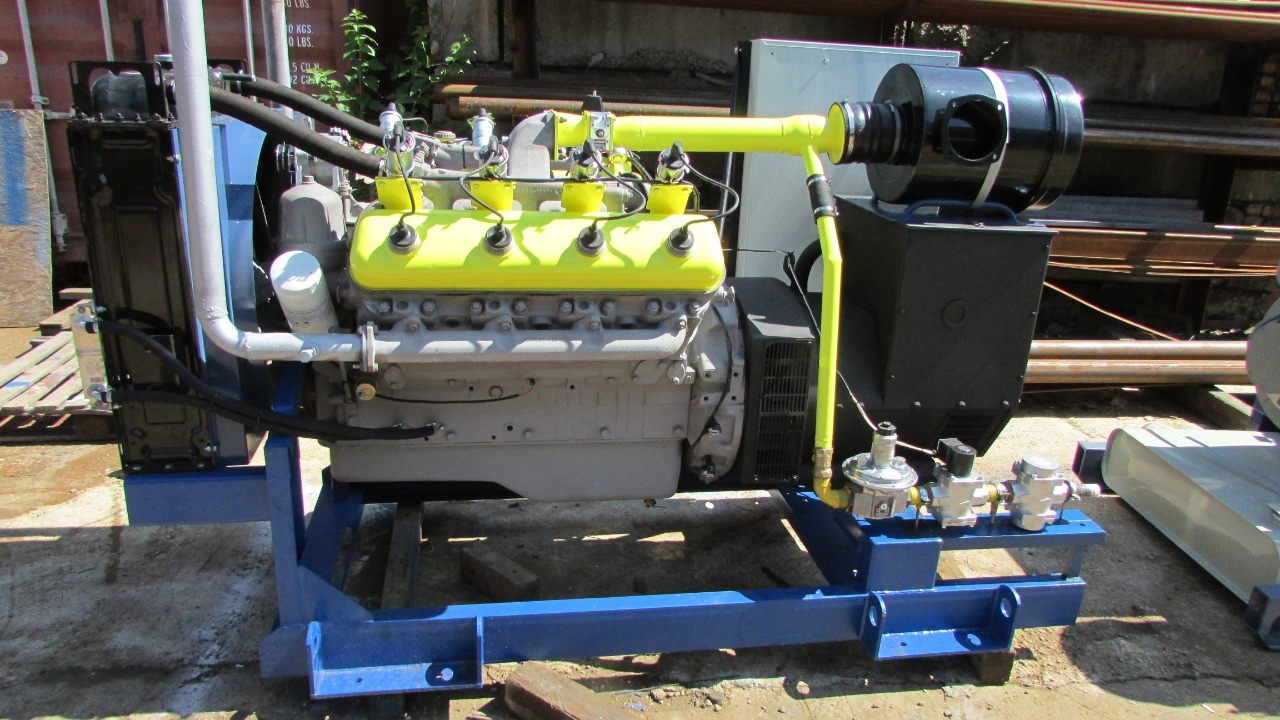

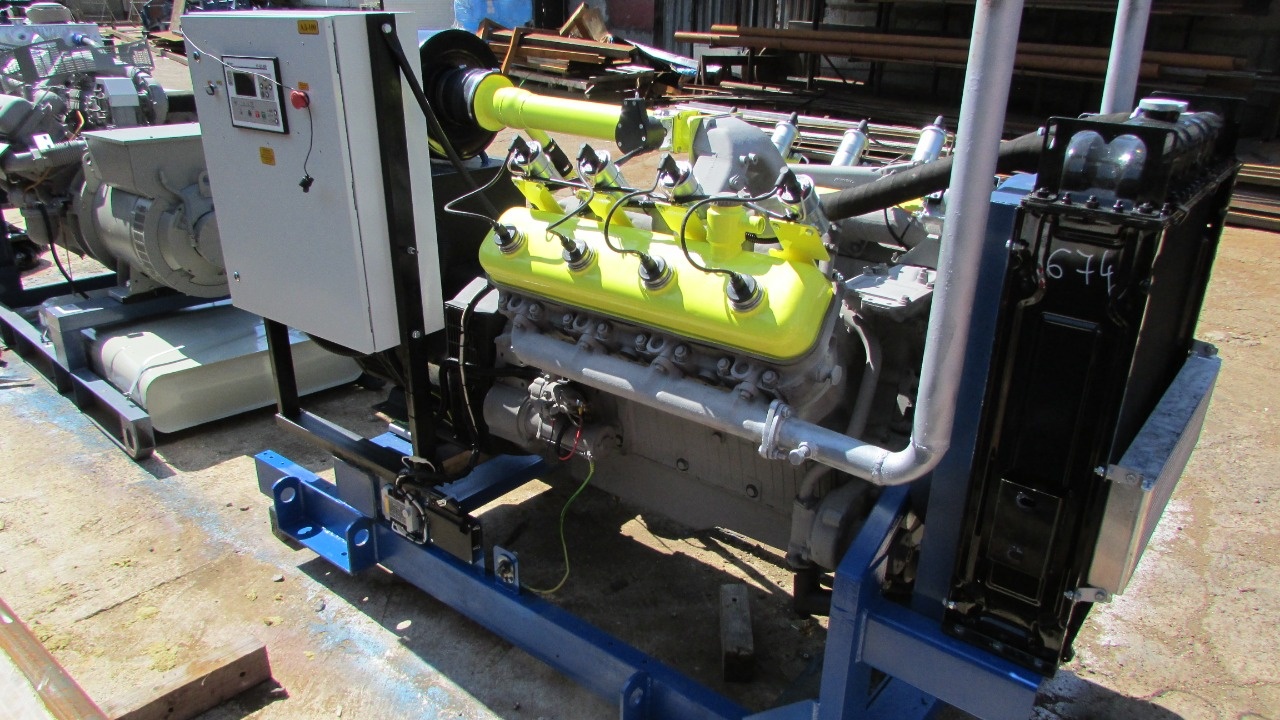

• Двигатель ЯМЗ-238.Г (4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, без наддува) оборудованный:

 зарядным генератором и стартером;

 газовым редуктором;

 системой топливоподачи;

• Генератор силовой синхронный:

 LSA 44.2 S7 «Leroy Somer» Франция (или аналог);

• Система охлаждения:

 водяным радиатором РВ-180;

 система охлаждения масла с масляным радиатором;

• Тосол в системе охлаждения двигателя;

• Дизельное масло в системе смазки двигателя;

• Комплект АКБ и соединительный кабель;

• Системы управления:

 газопоршневые электроагрегаты 1-й степени автоматизации не предназначенные для автоматической работы комплектуются ручными пультами управления – для управления ГПУ необходимо присутствие оператора;

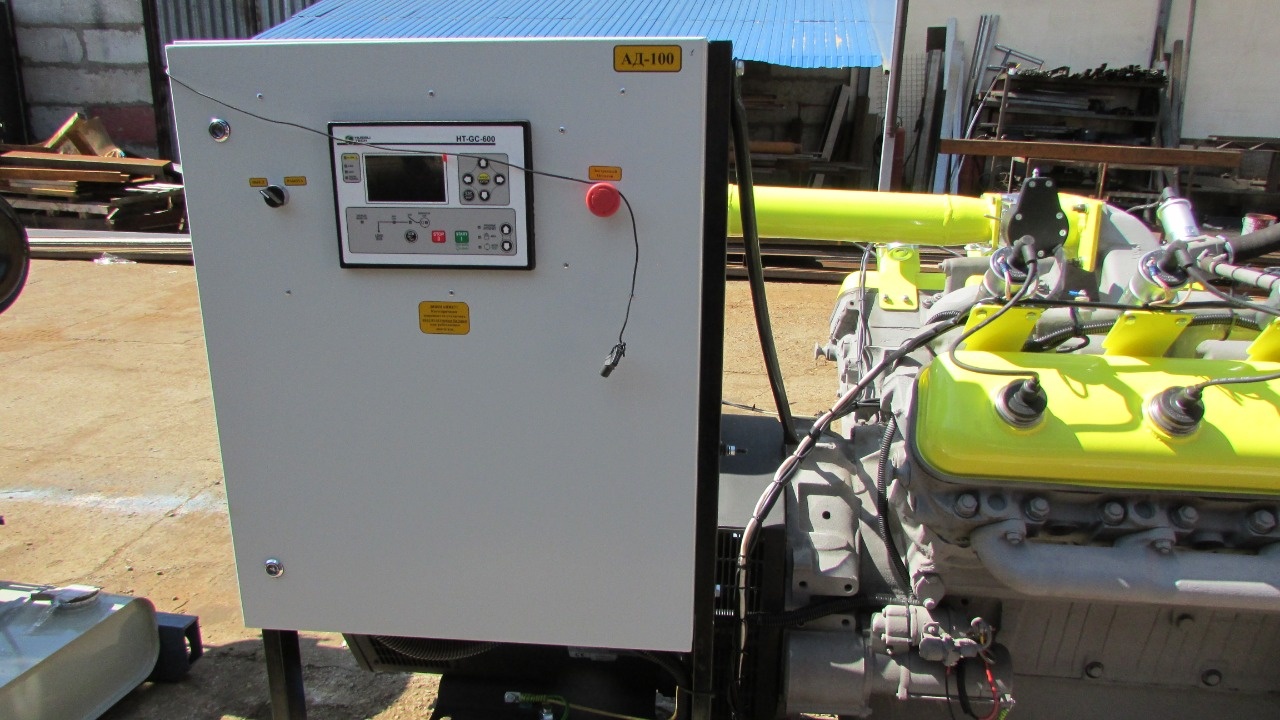

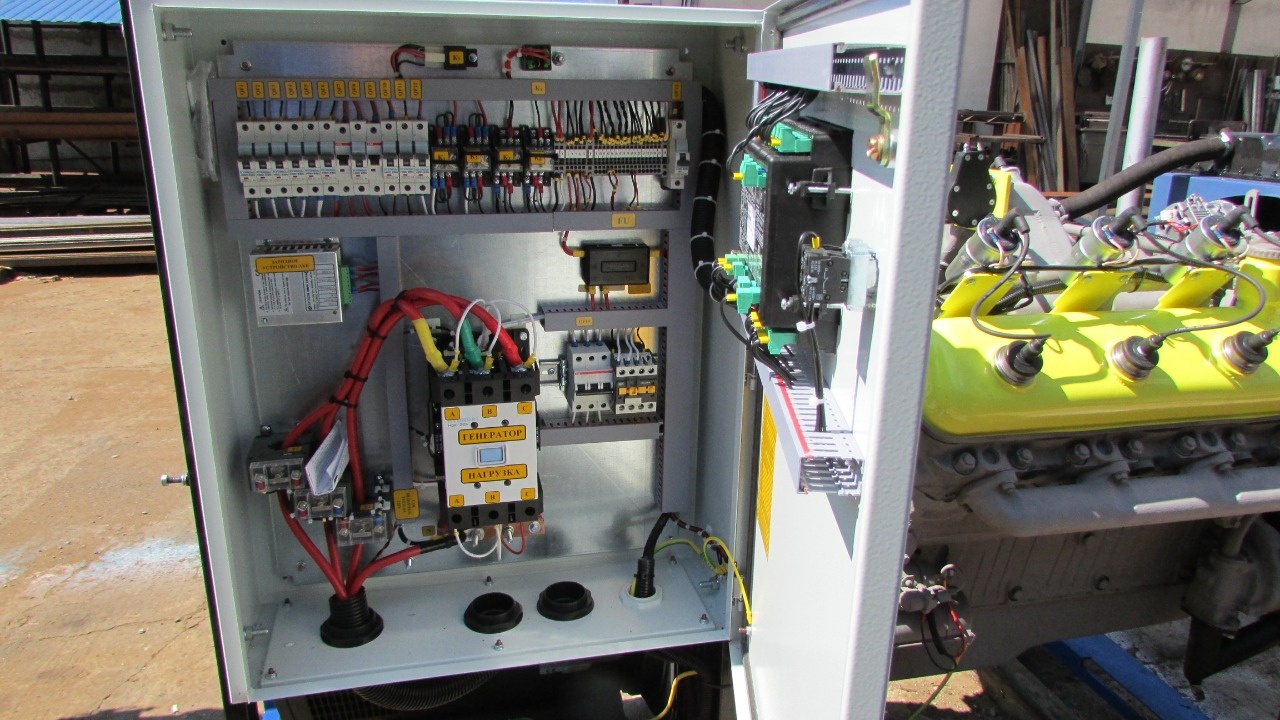

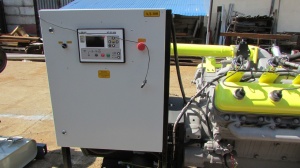

• Пульт – щит управления 1-й степени автоматизации на базе контроллера GC-600 (или аналог), цифровой дисплей русифицированный, оборудованный:

 системой дистанционного мониторинга и управления ГПУ;

 параллельной работой с сетью;

 режим параллельной работы генератора ГПУ с сетью в условиях регулирования отечественного рынка энергетики предполагает, главным образом, питание нагрузки потребителей одновременно от генератора и от сети без выдачи электроэнергии в общие сети. Сеть при этом покрывает лишь ту нагрузку, которую не может покрыть генератор газопоршневой электростанции, например, пиковую, или минимальную.

 для параллельной работы генератор должен быть синхронизирован с сетью. Основные параметры синхронизации, как правило, это напряжение и частота.

 синхронизация выполняется автоматическим контроллером генераторного агрегата и происходит между двумя устройствами – автоматическим силовым выключателем генератора (СВГ) и автоматическим силовым выключателем сети (СВС), устанавливаемым со стороны сети. Для организации синхронизации требуется измерение сетевого напряжения и тока, для чего на сетевом автомате устанавливаются измерительные трансформаторы тока и напряжения. Результаты измерений передаются в мультифункциональный измерительный прибор, который конвертирует данные аналоговые сигналы в цифровые и выдаёт соответствующий сигнал для синхронизации в систему управления установкой. Данный сигнал также используется для внешней задачи мощности генератора газопоршневой электростанции, т.к. без него генератор будет постоянно работать со 100% мощностью и излишки электроэнергии неизбежно будут передаваться в сеть.

 первая степень автоматизации – запуск станции по команде оператора с лицевой панели шкафа;

 подключение и отключение нагрузки оператором;

 измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;

 измерение основных параметров генератора: напряжение, частота и сила тока;

 включение аварийной сигнализации и останов электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки.

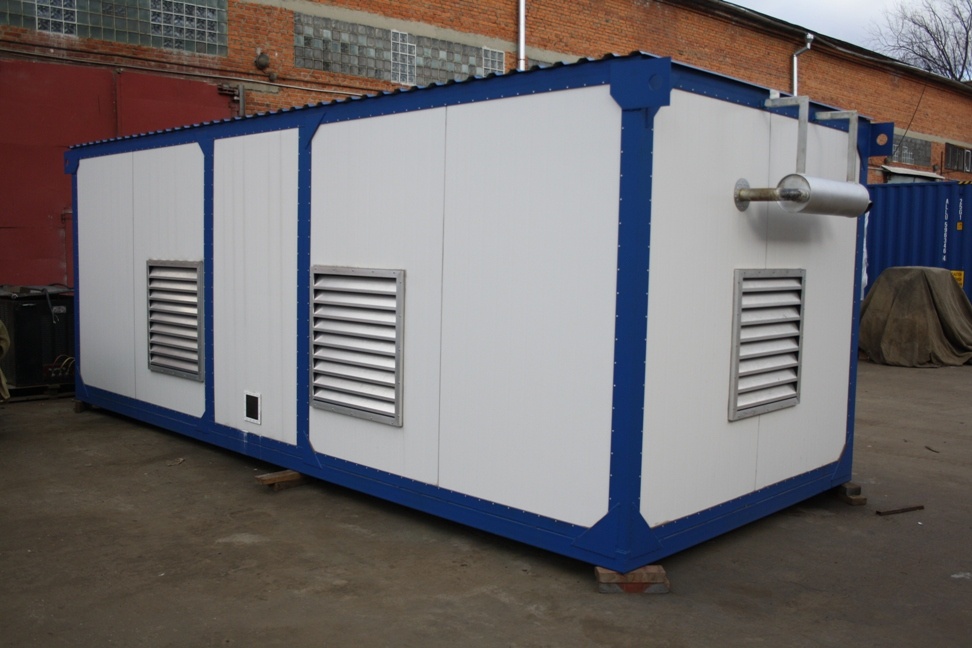

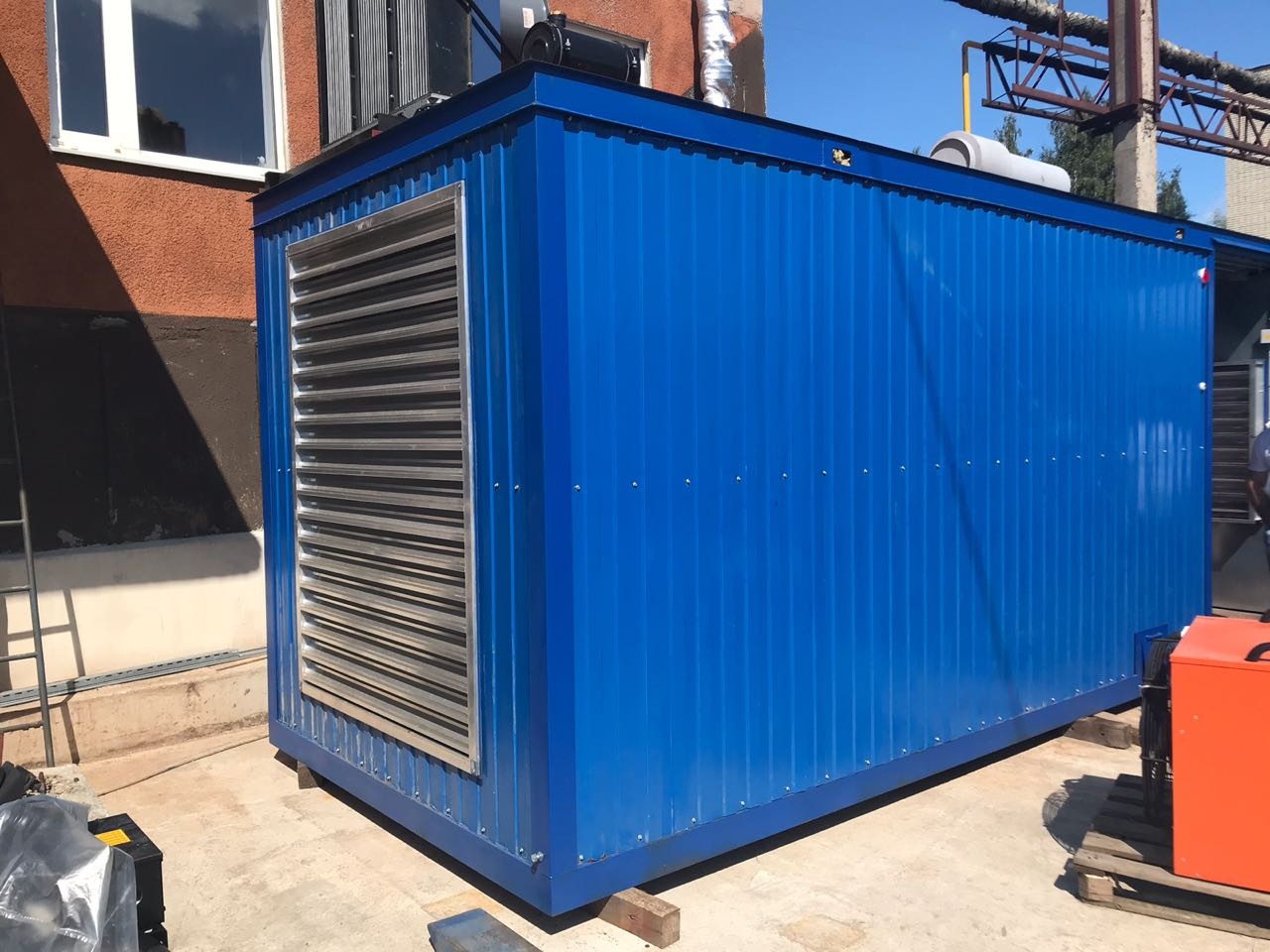

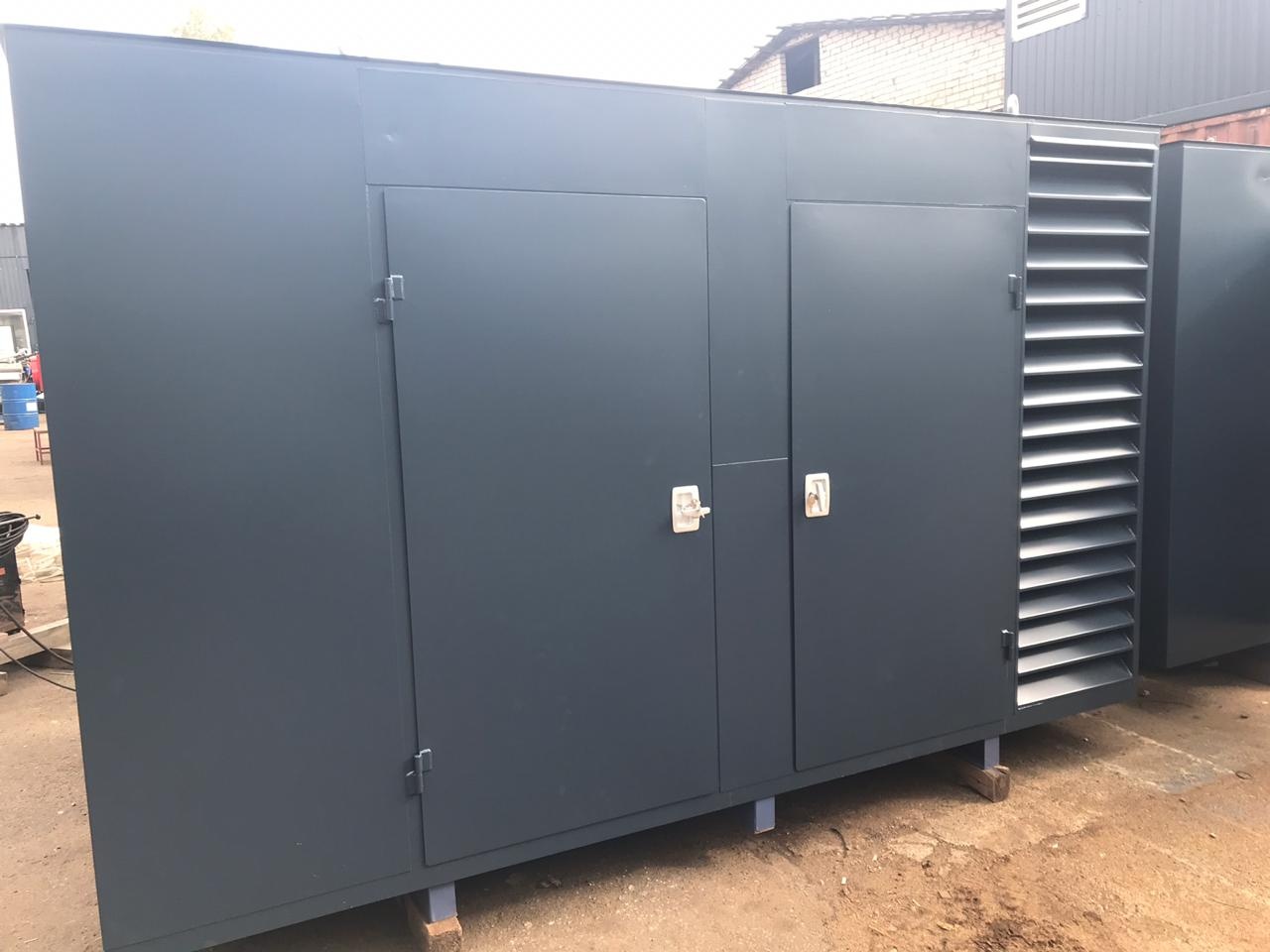

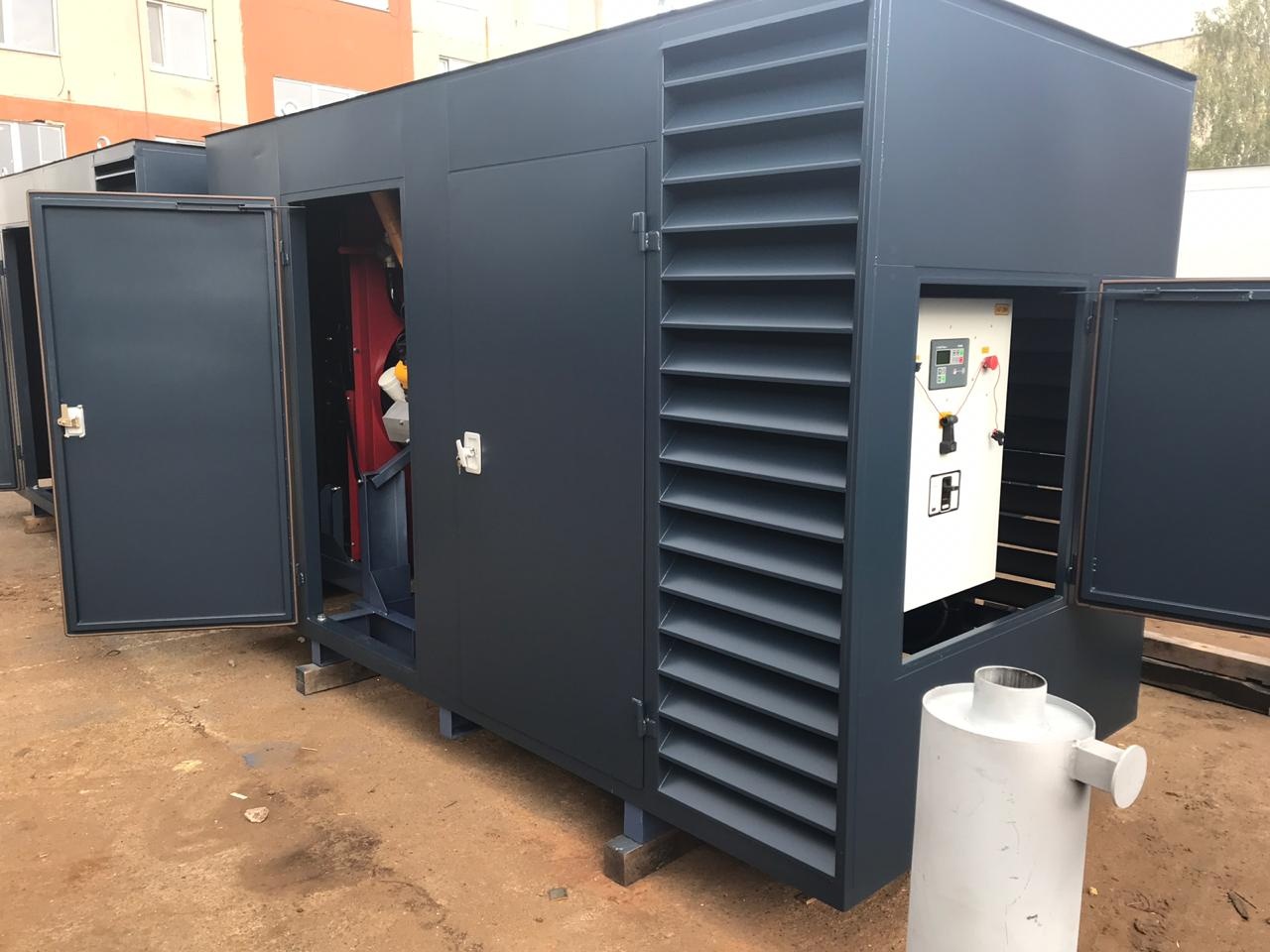

• Утепленный блок-контейнер «Север» (конструкция контейнера):

 утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель (сэндвич панели толщиной 100 мм) обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;

 влажность: до 98% при + 25°С;

 наклон относительно горизонтальной плоскости: до 10 градусов;

 запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);

 звуковое давление не более 70 dBA;

 степень огнестойкости: III, С1 согласно СНиП 21.01-97;

 пожарная категория: В2 (по НПБ 105-03);

 снеговой район: IV, V (СНиП 2.01.07-85);

 ветровой район: IV, V;

 сейсмостойкость: до 9 баллов;

 срок службы: не менее 20 лет;

 основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки.;

 в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;

 стены и крыша контейнера изготовлены из сэндвич-панелей толщиной 100 мм. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;

 основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;

 все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;

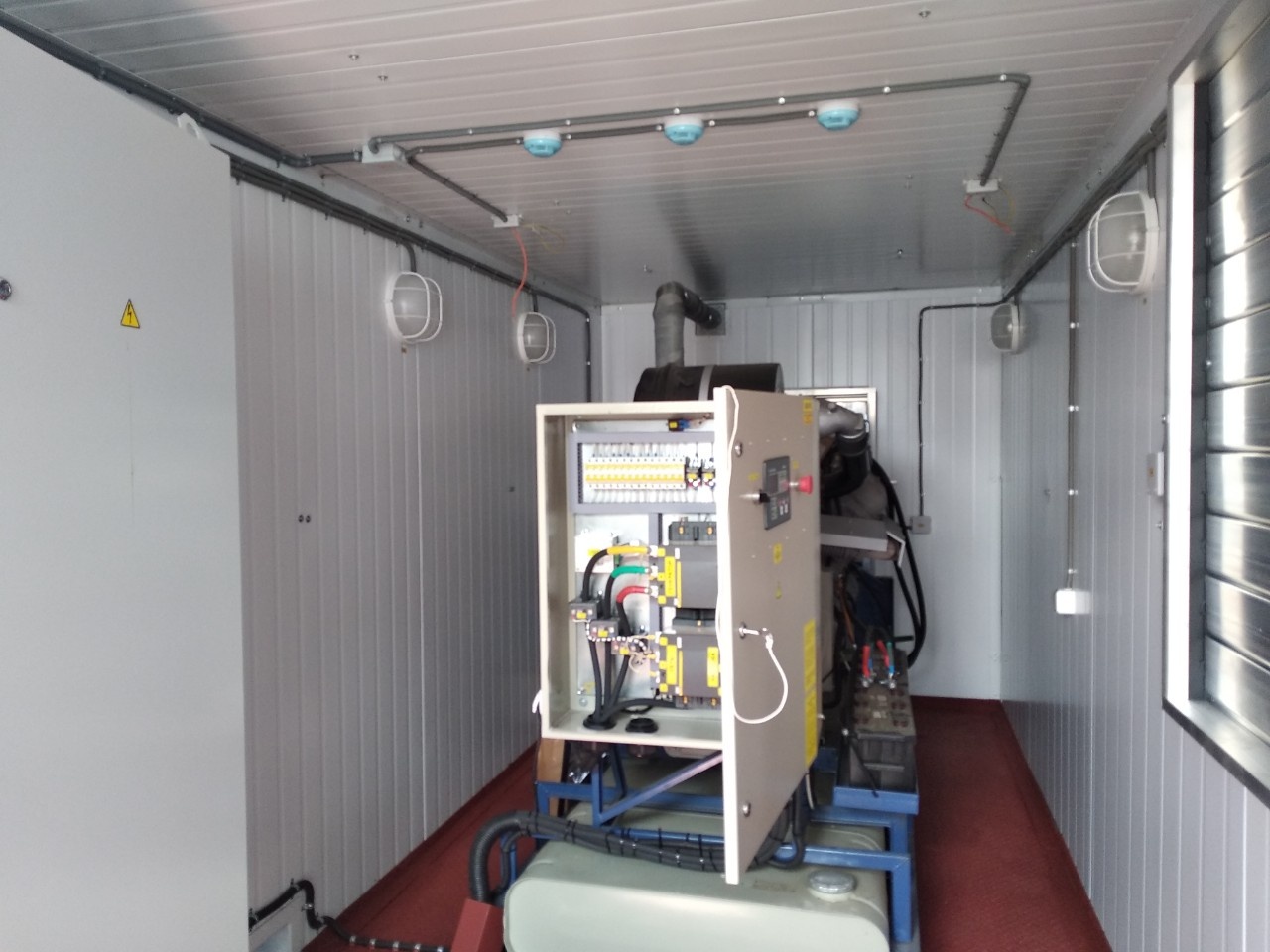

 температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;

 внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;

 блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.

 входная дверь;

 люк ввода-вывода силовых и контрольных кабелей;

 цвет RAL синий или согласно требованиям заказчика;

 габариты блок контейнера (ДхШхВ) 4000 x 2400 x 2500 мм;

 общий вес 4000 кг;

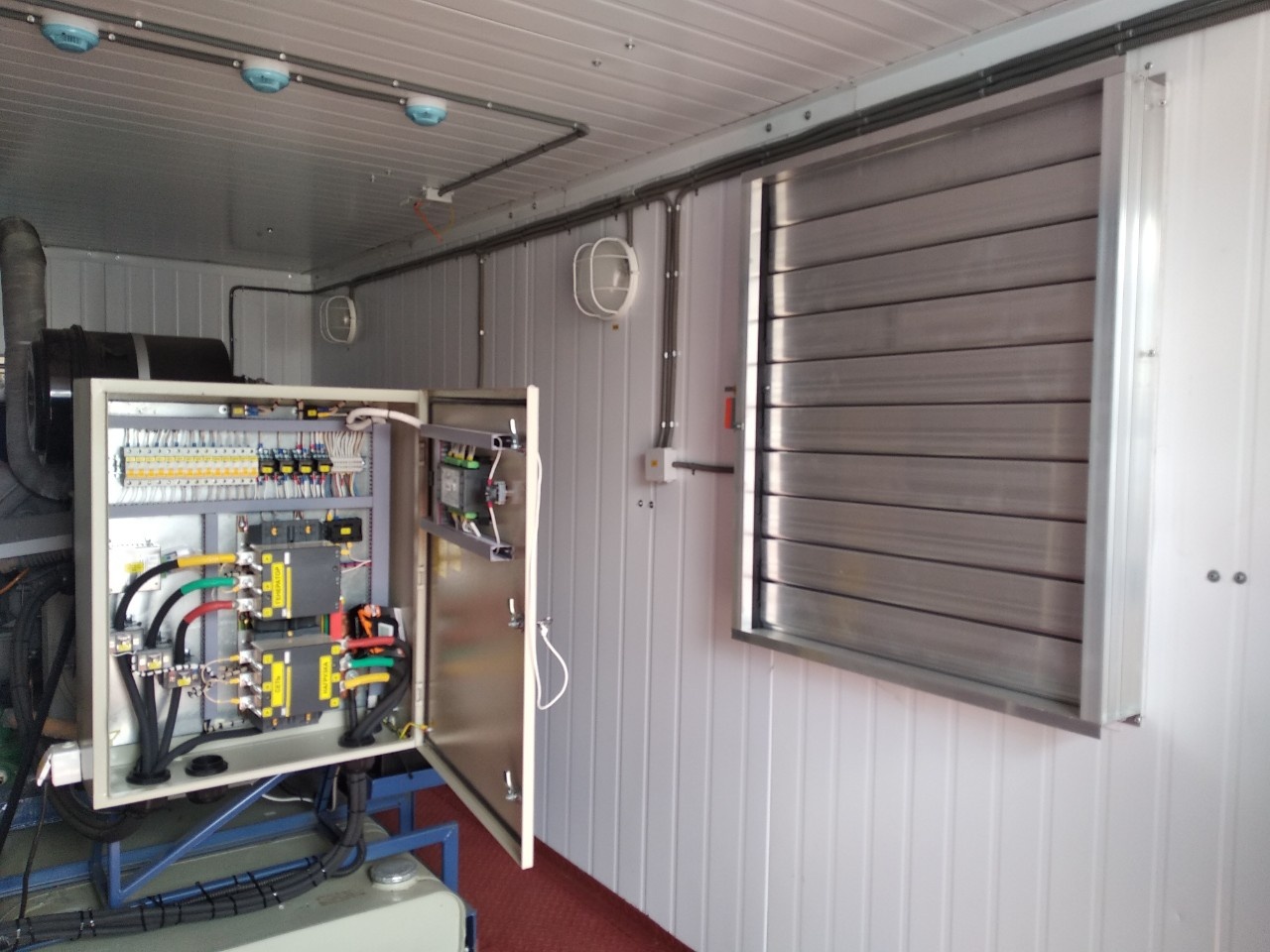

• Блок-контейнер «Север» оснащён следующими системами:

 автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ДЭС. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.

 алгоритм управления клапанами:

- при неработающей ГПУ впускной и выпускной клапаны закрыты.

- после запуска ГПУ (появлении напряжения на выходе) выпускной и впускной клапан

открываются.

- при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны

автоматически закрываются.

 АПС – автоматическая система порошкового пожаротушения типа «Буран»;

 ОПС – охранно-пожарная сигнализация типа «Гранит»;

 обогрев конвекторного типа 220В - для обогрева внутреннего пространства контейнера и запуска электроагрегата в холодный период времени;

 контейнер оборудован плафонами с лампочкой 24В (аварийное освещение), 220В (рабочее освещение) и проводкой с выключателями;

 аккумуляторные батареи 6СТ-132 и соединительный кабель – предназначены для питания стартера, а также системы аварийного освещения;

 система газовыхлопа;

 система собственных нужд;

 огнетушители;

• Комплект эксплуатационной документации:

 паспорт двигателя;

 паспорт синхронного генератора;

 паспорт электроагрегата;

 паспорт пульта управления;

 руководство по эксплуатации электроагрегата;

 руководство по эксплуатации двигателя;

 руководство по эксплуатации синхронного генератора;

 руководство по эксплуатации пульта управления;

 сертификат на электроагрегат;

 сертификат на блок контейнер «Север»;

• Условное обозначение электроагрегата АГ-100С-Т400-1РН:

 АГ – электроагрегат газопоршневой;

 100 – номинальная мощность, кВт;

 С – стационарный;

 Т – трехфазный переменный ток;

 400 – напряжение, В;

 1 – степень автоматизации;

 Р – водовоздушная система охлаждения;

 Н – утепленный контейнер «Север»;

• Условия поставки и порядок расчетов:

 предоплата 50% от общей суммы товара для принятия заказа в производство;

 окончательный расчет 50% производится по факту готовности или после приемки товара;

 срок отгрузки товара в течение 50-60 дней с момента зачисления предоплаты 50%;

 отгрузка товара осуществляется со склада продавца из г.Тутаев, Ярославская область;

 гарантийные обязательства составляют 18 месяцев с момента поставки или 3000 м/ч в зависимости от того, что наступит раньше.

Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.
