Продам HSD-серии поворотный стол управляемый Ø140, 180, 200, 250, 300, 320 мм в Москве



HSD-серии поворотный стол управляемый Ø140, 180, 200, 250, 300, 320 мм
Цена договорная
Нет в наличии / под заказ
Москва (Россия)
Состояние: Новый
Контакты
h0use_master
Александр Плетнев

+7-919-436-01-01


Детальное описание

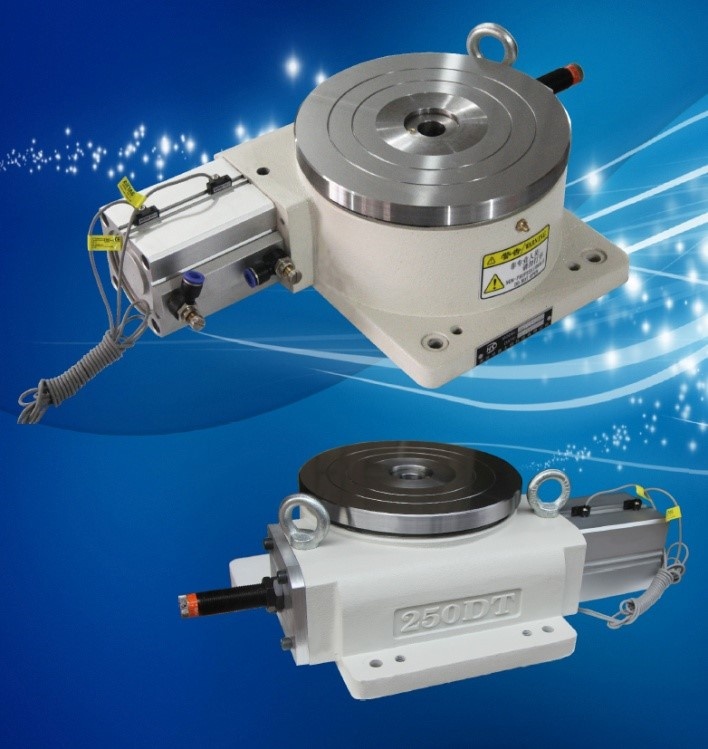

Поворотный стол с пневматическим тормозом.

Поворотные столы серии HSD предназначены для закрепления деталей среднего и большого размера. Выпускаются размером от 140 до 320 мм. Возможна установка в горизонтальном или вертикальном положении.

Модель

HSD-140DT

HSD-180DT

HSD-250DT

HSD-320DT

HSD-200H

HSD-300H

Диаметр планшайбы Ø

140 мм

180 мм

250 мм

320 мм

200 мм

300 мм

Длина и ширина основания карусели Sa * Sb

138 * 211 мм

178 * 261 мм

244,99 * 342 мм

305 * 393 мм

200 * 250 мм

300 * 365 мм

Характеристики магнитного цилиндра

SDAS50

SDAS50

SDAS80

SDAS100

SDAS50

SDAS80

Диаметр диска можно добавить (алюминиевую пластину)

Ø300

Ø400

Ø500

Ø600

Ø400

Ø550

Рабочее давление (МПа)

0,6-0,7

0,6-0,7

0,6-0,7

0,6-0,7

0,6-0,7

0,6-0,7

Общая толщина индексной пластины H1

117,6 мм

128,5 мм

148,7 мм

159,5 мм

122,4 мм

150 мм

Толщина карусели H2

16,5 мм

18,5 мм

20,5 мм

23,5 мм

24,5 мм

26 мм

Макс. вес заготовки на поверхности

20 кг

30 кг

50 кг

60 кг

50 кг

40 кг

Центральное отверстие

Ø30

Ø45

Ø50

Ø48

Ø40

Ø50

Диаметр сквозного отверстия

Ø18

Ø25

Ø37

Ø12

Ø36

Дифференциальные характеристики

3/4/6/8/10 …

3/4/6/8/10 …

3/4/6/8/10 …

3/4/6/8/10 …

3/4/6/8/10 …

3/4/6/8/10 …

Точность деления

士 0,02

士 0,02

士 0,02

士 0,02

士 0,02

士 0,02

Купить HSD-серии поворотный стол управляемый Ø140, 180, 200, 250, 300, 320 мм в Москве

Создано 28.05.2019 Изменено 02.05.2024
