Продам Станок радиально-сверлильный VR-8A (аналог 2М57) Б/У в Новосибирске

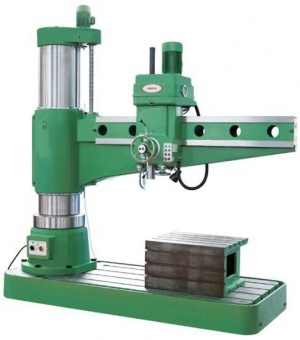

Станок радиально-сверлильный VR-8A (аналог 2М57)
Производитель
"Ковосвит", нац. предприятие, Сезимово Усти (Чехия)
Цена
1 300 000
Новосибирск (Россия)
Состояние: Б/У
Год изготовления: 1979
Контакты
woodhead
Евгений

8(913)926-73-72

Квинта-Н

Россия, Новосибирская обл., Новосибирск, ул. Станционная 60/1


Детальное описание

Назначение и область применения

Радиально-сверлильный станок  VR8A (аналог радиально-сверлильного станка 2М57) служит для:  растачивания  и развертывания отверстий, рассверливания, сверления и  зенкерования,  подрезки торцов, нарезания резьбы. Также  есть возможность выполнения других аналогичных операций при обработке различных заготовок.

Станок VR8A выполнен в двух колоночной компоновке станочной части, что и позволяет создать жесткую конструкцию узла,  не допускающая смещение оси шпинделя при зажиме колонны. Специализированный  зажим колонны центрального типа создает тормозной момент, который в свою очередь гарантирует высокопроизводительное сверление. Так же снижение утомляемости оператора и высокой производительности работ на данном станке способствует то что, поворот колонны не требуется значительного усилия на самом малом радиусе сверления.

Станок обладает широким диапазоном подач и чисел оборотов шпинделя за счет этого обеспечивается высокопроизводительная работа при любых используемых инструментах и сочетаниях обрабатываемых материалов.

При достижении заданной глубины сверления в станке имеется механизм автоматического выключения. Уравновешивание шпинделя обеспечивает специальный противовес, за счет этого достигается удобная регулировка в случае изменения массы инструмента.

Завод-изготовитель

"Ковосвит", нац. предприятие, Сезимово Усти

Год выпуска

1979 г.

Состояние и комплектация

Состояние: хорошее, малая степень эксплуатации, складское хранение.

Комплектация: стандартная, есть документация.


Наибольшие диаметры сверления


Наибольший диаметр сквозного сверления в стали прочностью 600 Н/мм2, мм

80

Наибольший диаметр сквозного сверления в сером чугуне прочностью 250 Н/мм2, мм

110

Наибольший диаметр растачивания в стали прочностью 600 Н/мм2 с применением кондуктора, мм

300

Наибольшая резьба, нарезаемая в стали прочностью 600 Н/мм2

М76

Наибольшая резьба, нарезаемая в сером чугуне прочностью 250 Н/мм2

М100

Основные размеры


Расстояние от оси шпинделя до направляющей гильзы, мм:


                наибольшее

2515

                наименьшее

500

Окружность центров сверлённых отверстий, мм:


                наибольшая

5812

                наименьшая

1814

Расстояние от шпинделя до плиты основания, мм:


                наибольшее

2200

                наименьшее

625

Наибольшее вертикальное перемещение траверсы, мм

1100

Наибольшее горизонтальное перемещения шпиндельной бабки вдоль траверсы, мм

2015

Угол поворота траверсы вокруг колонны слева направо и обратно

0° – 360°

Шпиндель


Диаметр головки шпинделя, мм

110 h6

Внутренний конус шпинделя

Морзе 6

Диаметр шпинделя, мм

65

Ход шпинделя, мм

475

Обороты шпинделя:


                количество ступеней

30

                пределы чисел оборотов, об/мин

9 – 1400

Подачи шпинделя:


                количество ступеней

16

                пределы величин подач, мм/об

0,035 – 2,8

Плита основания


Размеры плиты основания, мм

3680/1400

Размеры крепёжной поверхности, мм

2565/1380

Высота плиты основания, мм

300

Количество, ширина и межосевое расстояние зажимных пазов

4 х 30 х 250

Привод


Суммарная потребляемая мощность станка, кВт

15,5

Двигатель для сверления:


                мощность, кВт

10

                число оборотов, об/мин

1420

Двигатель для подъёма и опускания траверсы:


                мощность, кВт

4

                число оборотов, об/мин

1425

Двигатель гидравлического насоса:


                мощность, кВт

0,6

                число оборотов, об/мин

1400

Двигатель охлаждающего насоса:


                мощность, кВт

0,125

                число оборотов, об/мин

2800

Размеры и масса


Габаритные размеры станка, мм:


                длина

4327

                ширина

1456

                высота

4560

Масса станка со стандартными принадлежностями, кг

10 800

Габариты необходимого рабочего пространства*, мм

6910 х 6520 х 4560

Наибольшая монтажная высота, мм

5400

* Если не требуется поворачивание траверсы на полные 360°, необходимое рабочее пространство соответственно уменьшается.
