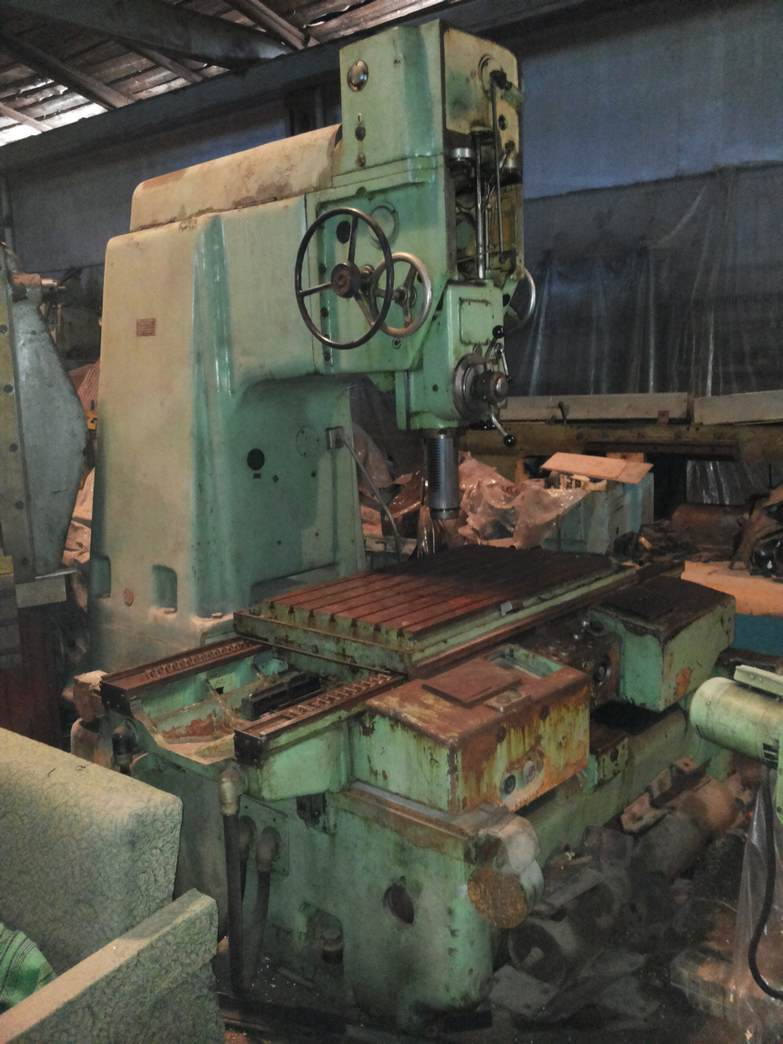

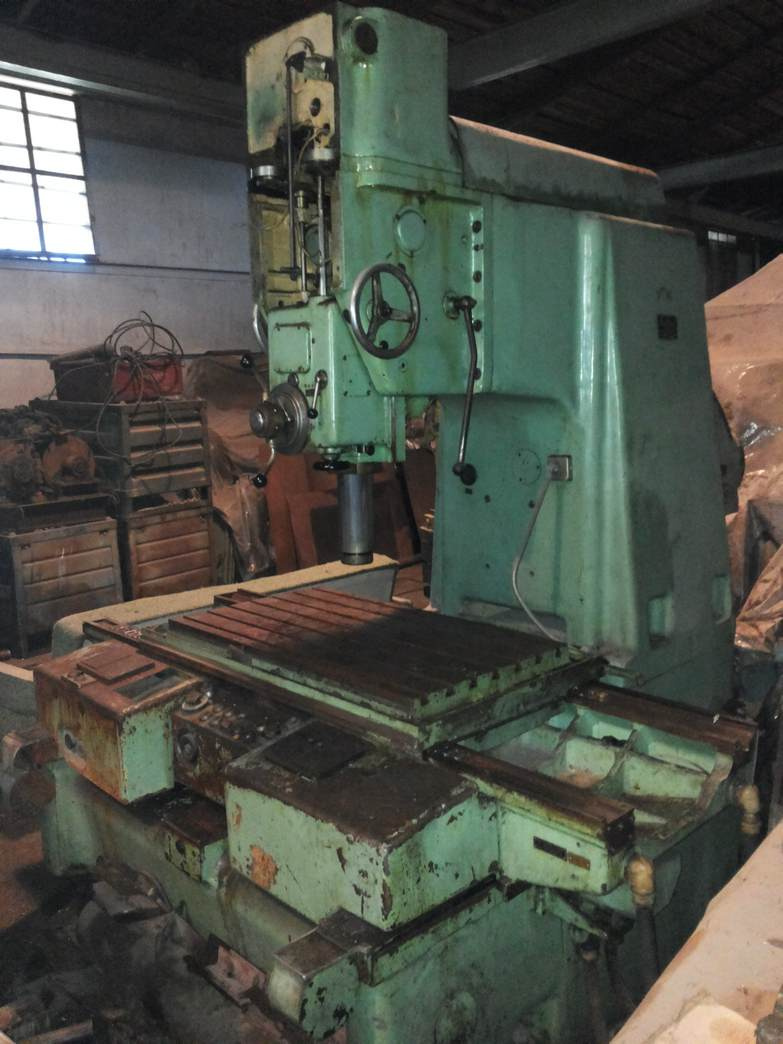

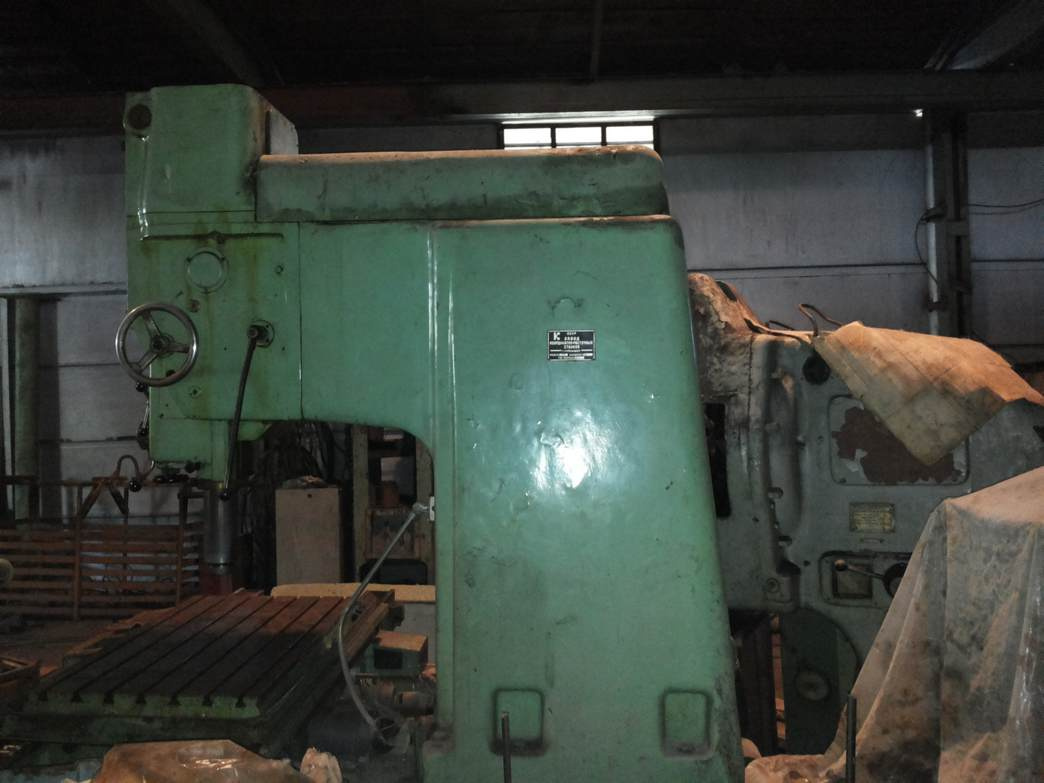

Продам Станок координатно-расточной 2А450 Б/У в Новосибирске
8(913)926-73-72
Россия, Новосибирская обл., Новосибирск, ул. Станционная 60/1
Детальное описание
Назначение и область применения.
Координатно-расточной станок 2А450 предназначен для обработки отверстий с точным расположением осей, размеры между которыми заданы в прямоугольной системе координат. На станке можно выполнять сверление, легкое (чистовое) фрезерование, разметку и проверку линейных размеров, в частности и межцентровых расстоянийний. Станок оборудован оптическими экранными отсчетными устройствами, позволяющими отсчитывать целую и дробную части координатного размера.
Станок 2А450 снабжен поворотными столами, что дает возможность производить обработку отверстий, заданных в полярной системе координат, наклонных и взаимно перпендикулярных отверстий и проточку торцовых плоскостей. В условиях нормальной эксплуатации станок обеспечивает точность установки межцентровых расстояний в прямоугольной системе координат— 0,004 мм. Станок используется для работ в инструментальных цехах (обработка кондукторов и приспособлений) и в производственных цехах для точной обработки деталей без специальной оснастки.
Класс точности станка А по ГОСТ 8—71.
Завод-изготовитель

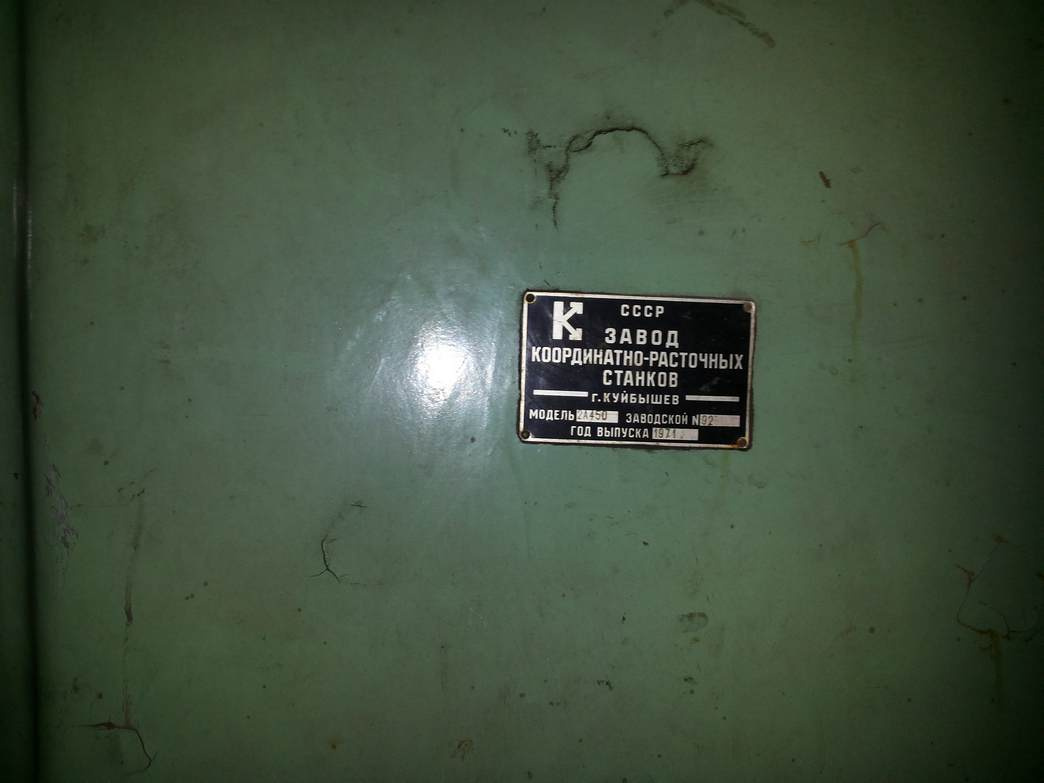

Московский завод координатно-расточных станков МЗКРС и Куйбышевский завод координатно-расточных станков (Куйбышевское станкостроительное объединение).
Состояние и комплектация

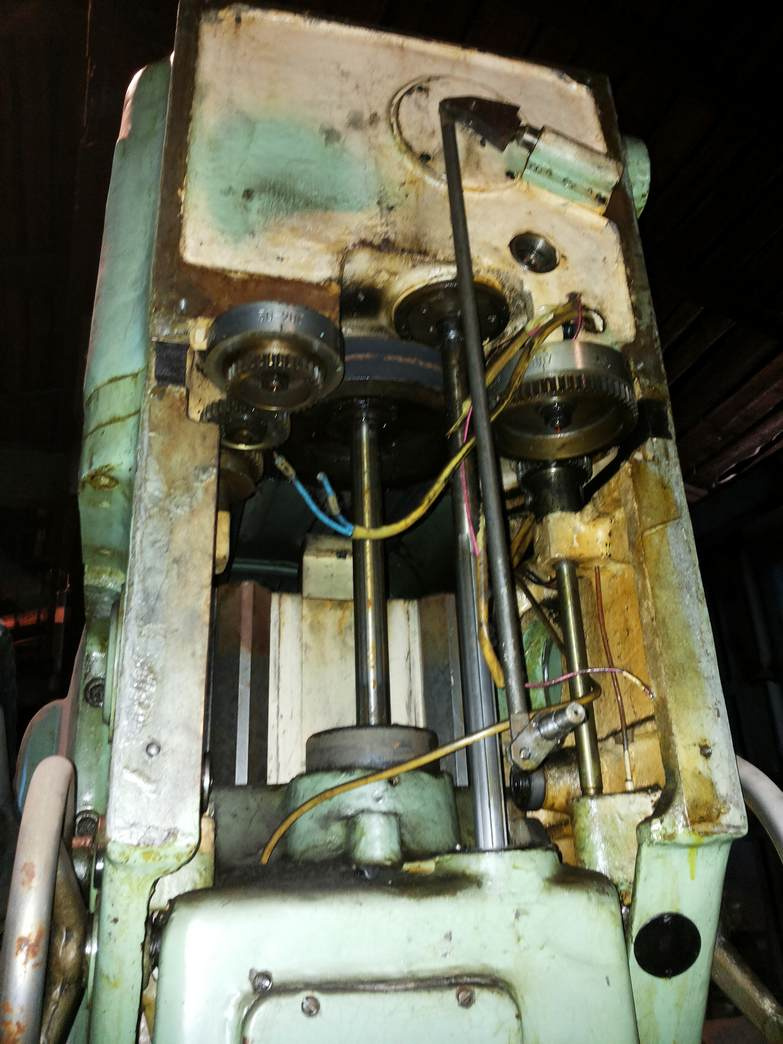

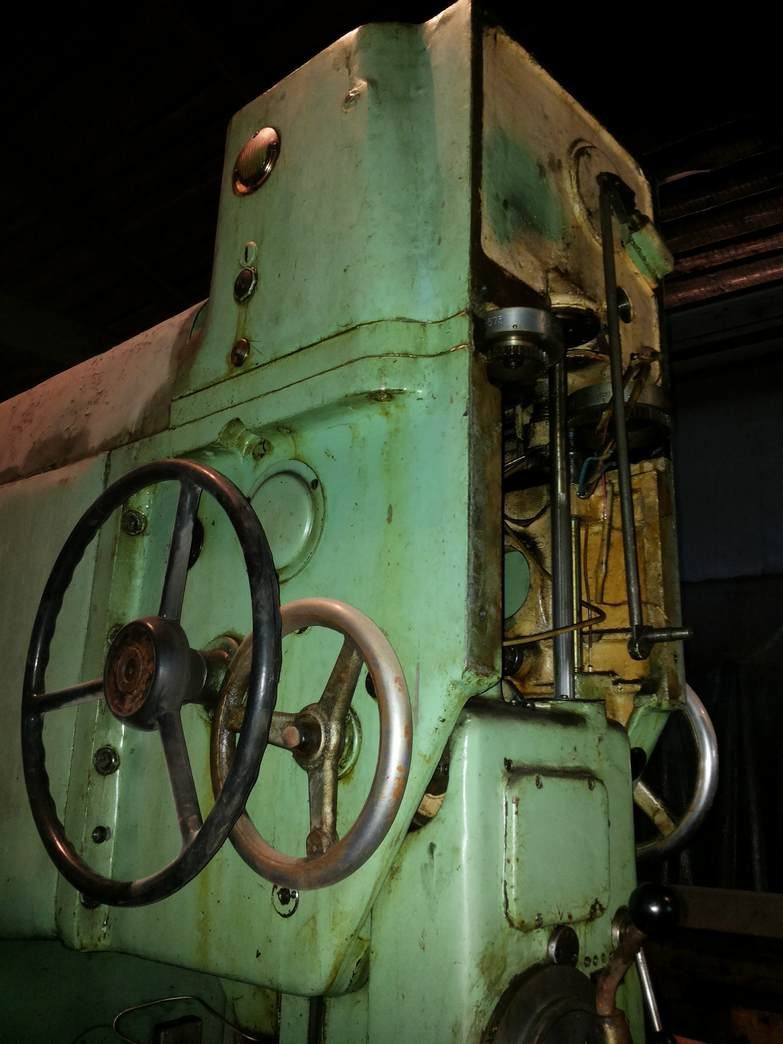

Состояние: состояние механики хорошее, в нерабочем состоянии (выдача неправильных параметров координат на линейках), частично разобран, требует мелкого ремонта (настройки координатных линеек).
Комплектация: неполная — нет ящика с оснасткой и инструментом, есть дополнительные поворотные столы 1 и 2-х координатные (столы поставляются за отдельную плату).
| Рабочая поверхность стола, мм | 1100 х 630 |
| Наибольшая масса обрабатываемого изделия, кг | 600 |
| Наибольший диаметр сверления в стали 45, мм | 30 |
| Наибольший диаметр расточки в стали 45, мм | 250 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 250…750 |
| Наибольшее перемещение стола, мм | 1000 х 630 |
| Наибольшее вертикальное (ход) перемещение шпинделя (ручное, механическое), мм | 250 |
| Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм | 250 |
| Расстояние от оси шпинделя до стойки (вылет шпинделя), мм | 710 |
| Внутренний конус шпинделя | Специальный |
| Наибольший конус закрепляемого инструмента | Морзе 4 |
| Закрепление шпиндельной коробки на направляющих | ручное |
| Предохранение от перегрузки механизма подач | есть |
| Число Т- образных пазов на столе | 7 |
| Величина ускоренного перемещения стола, мм/мин | 1200 |
| Пределы рабочих подач при фрезеровании, мм/мин | 30…200 |
| Цена деления растровой сетки установки координат, мм | 0,002 |
| Частота вращения шпинделя (б/с регулирование), об/мин | 50…2000 |
| Пределы рабочих подач на один оборот шпинделя (б/с регулирование), мм | 0,03…0,16 |
| Привод | |
| Количество электродвигателей на станке | 6 |
| Электродвигатель привода главного движения Мощность, кВт | 4,5 |
| Электродвигатель привода главного движения, об/мин | 1800 |
| Привод перемещения стола. Мощность, кВт | 0,245 |
| Привод перемещения стола, об/мин | 3600 |
| Привод перемещения салазок. Мощность, кВт | 0,245 |
| Привод перемещения салазок, об/мин | 3600 |
| Привод зажима отжима стола. Мощность, кВт | 0,05 |
| Привод зажима отжима стола, об/мин | 1390 |
| Привод зажима отжима салазок. Мощность, кВт | 0,05 |
| Привод зажима отжима салазок, об/мин | 1390 |
| Электронасос охлаждающей жидкости Тип | ПА-22 |
| Габарит станка | |
| Габариты станка, включая ход стола и салазок, мм | 2670 х 3305 х 2660 |
| Масса станка, кг | 7300 |
