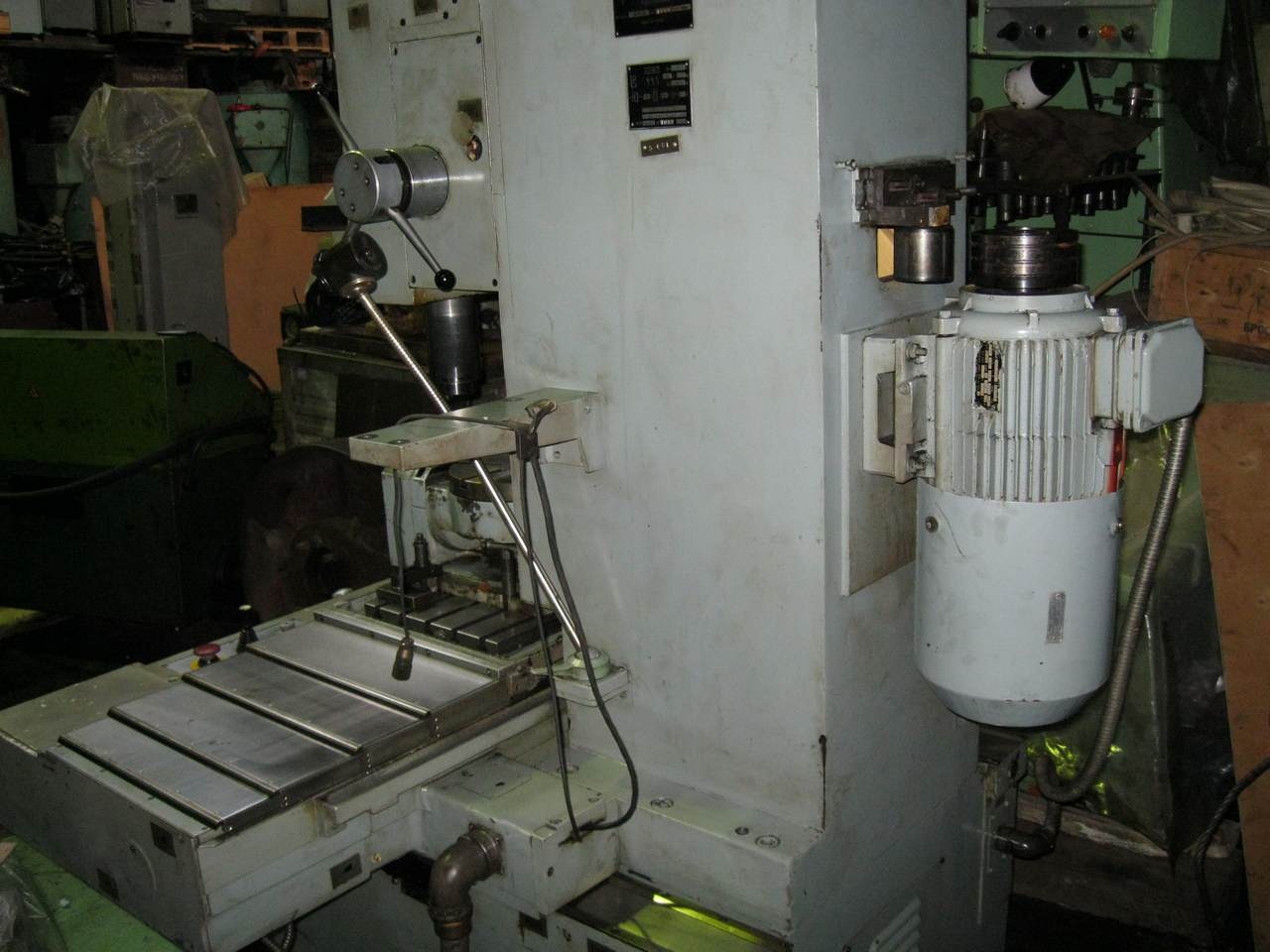

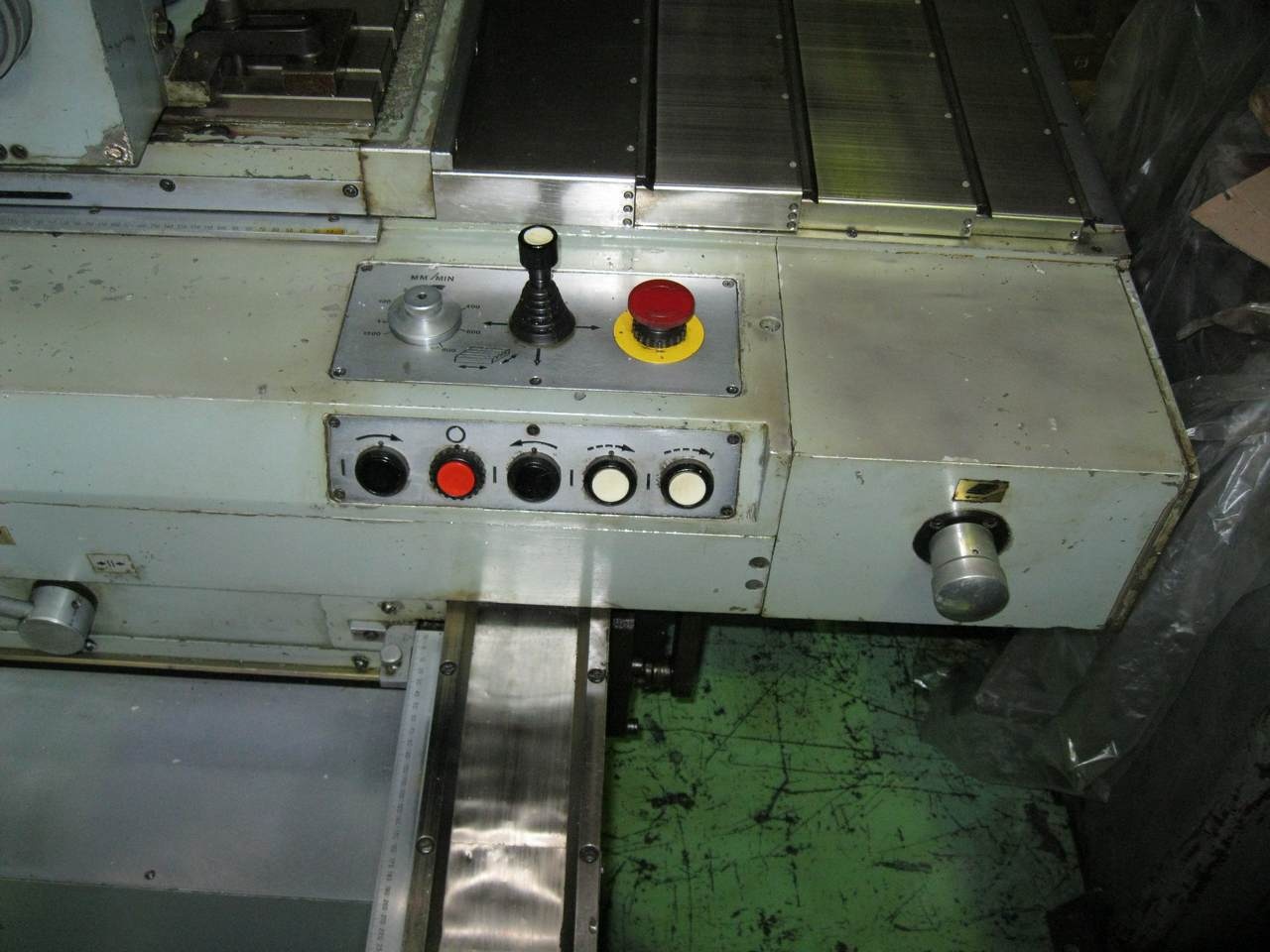

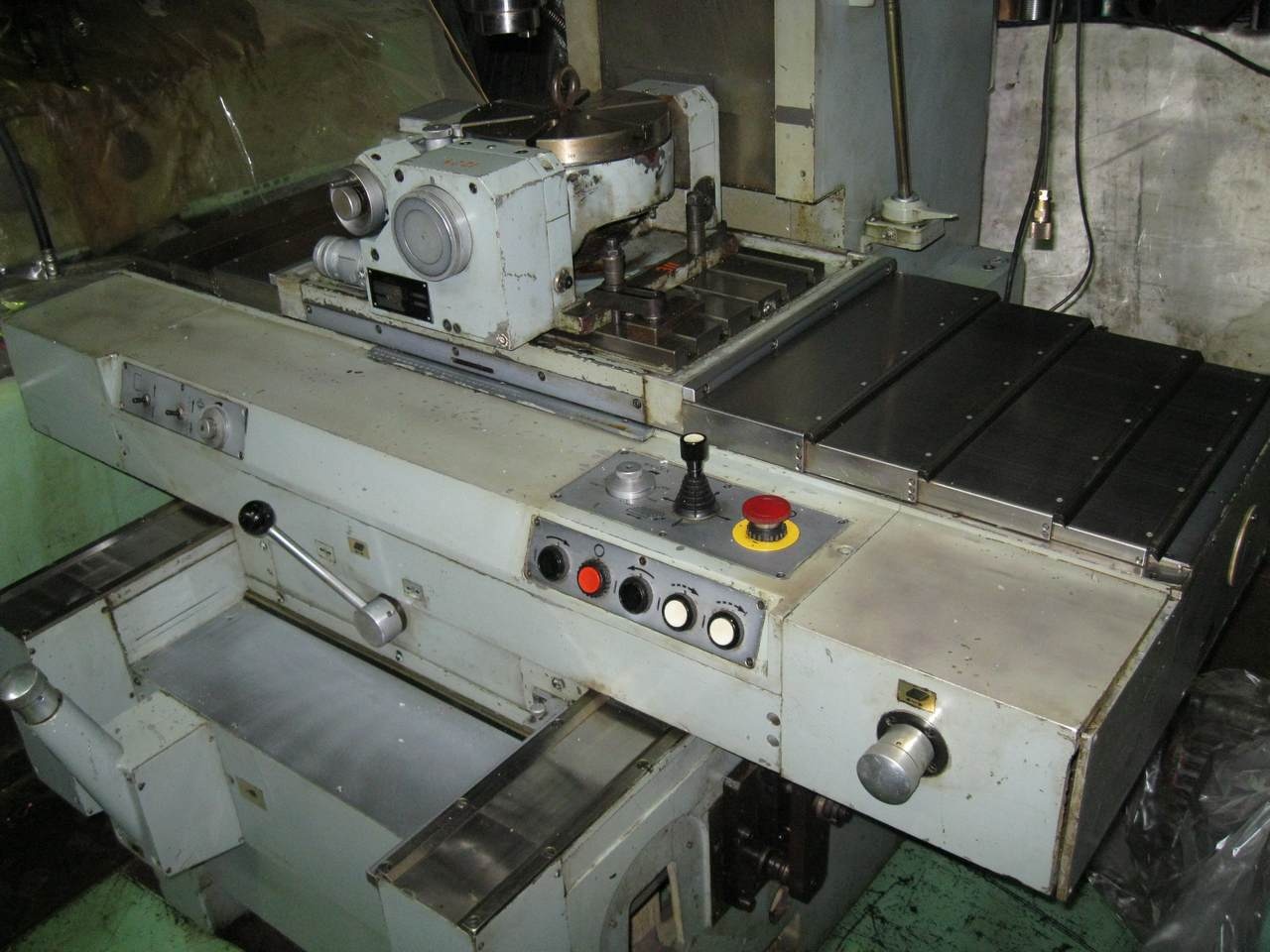

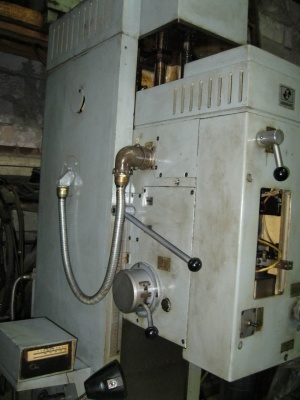

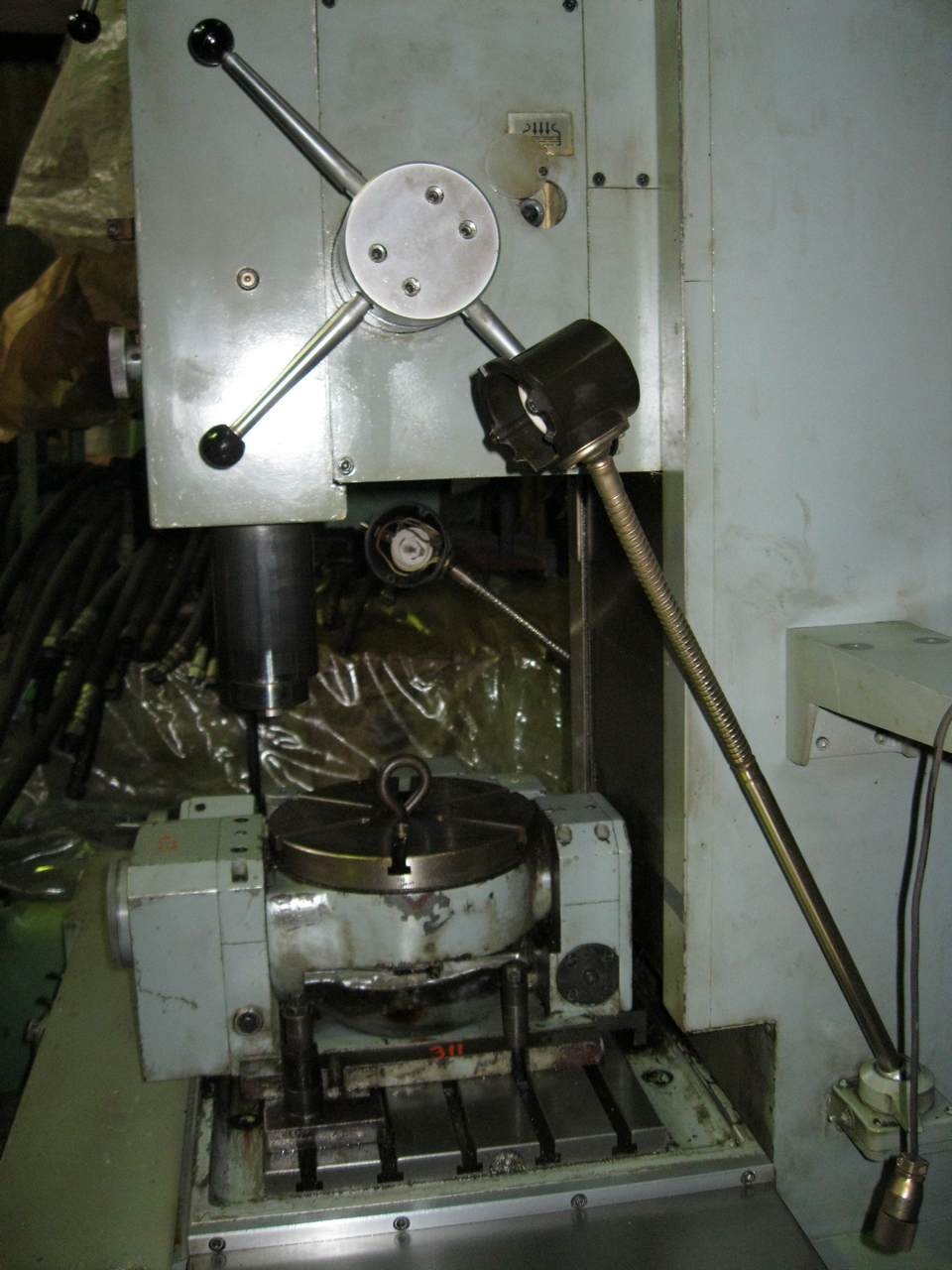

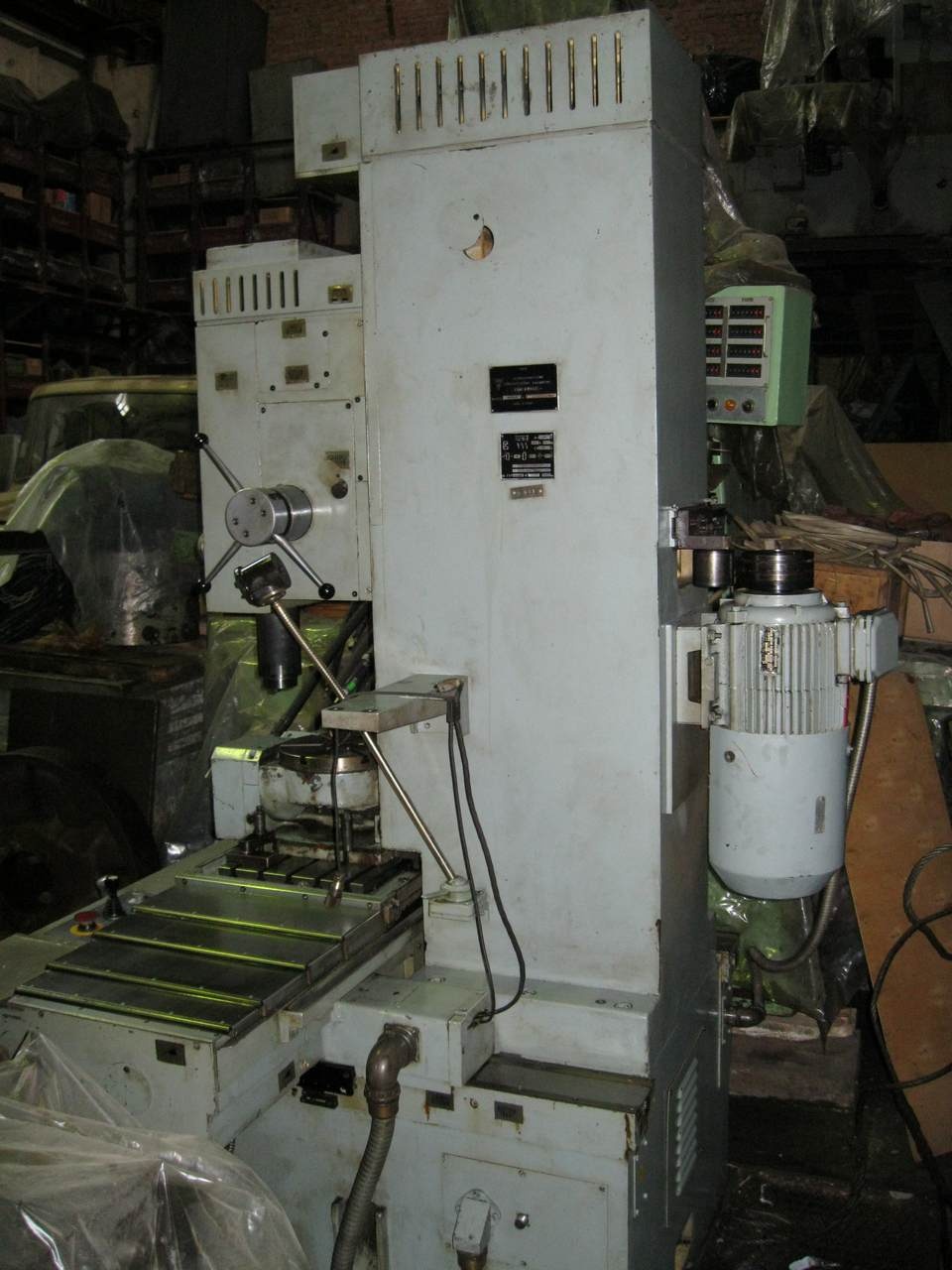

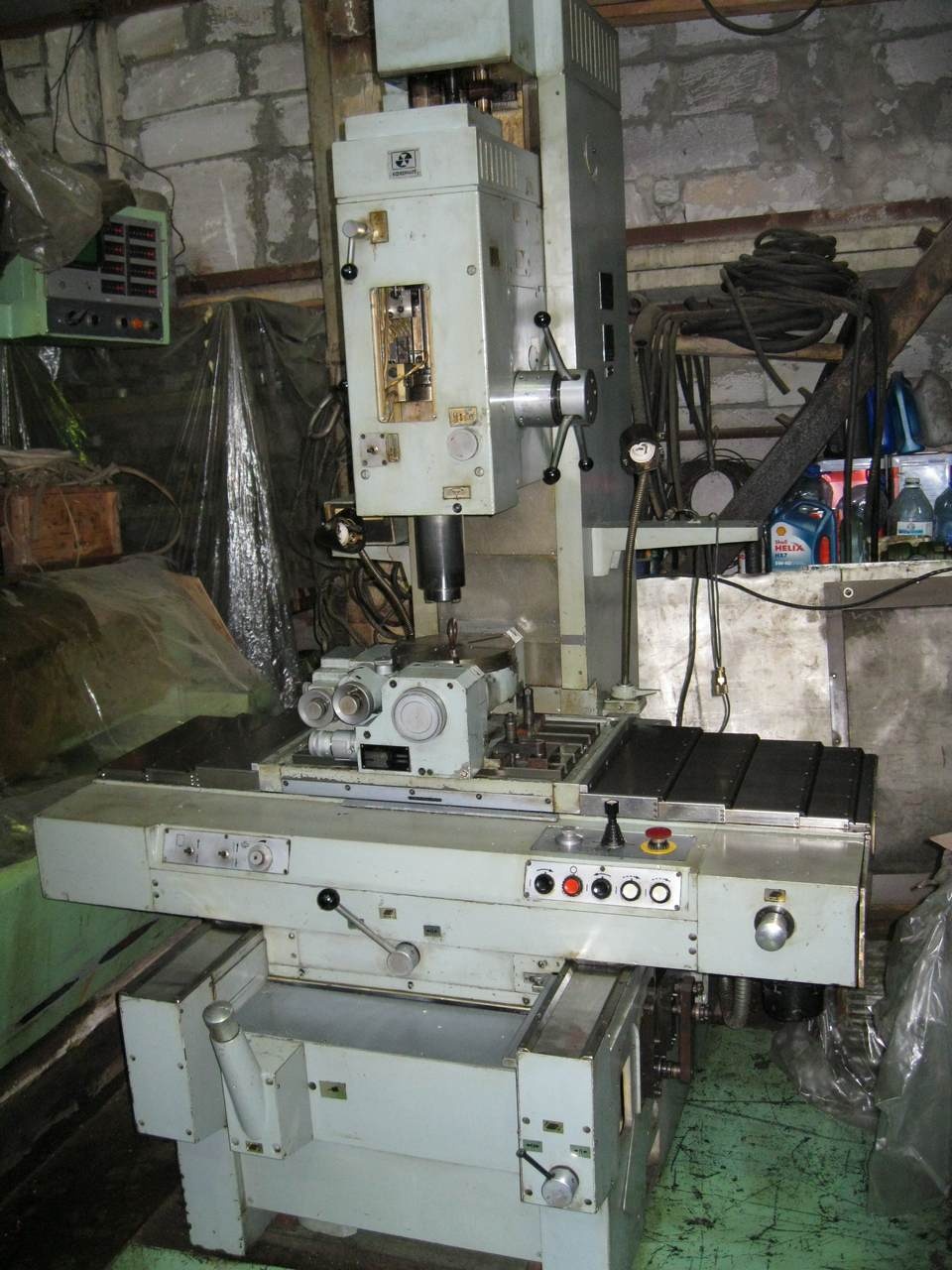

Продам Станок координатно-расточной 2431СФ10 Б/У в Новосибирске



Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10 Станок координатно-расточной 2431СФ10
Производитель
Россия
Цена
1 000 000
Новосибирск (Россия)
Состояние: Б/У
Год изготовления: 1990
Контакты
woodhead
Евгений

8(913)926-73-72

Квинта-Н

Россия, Новосибирская обл., Новосибирск, ул. Станционная 60/1


Детальное описание

Назначение и область применения

Станок координатно-расточной 2431СФ10 с отсчетным устройством цифровой индикации предназначен для выполнения чистовых операций в деталях, требующих особой точности взаимного расположения обрабатываемых отверстий и поверхностей.

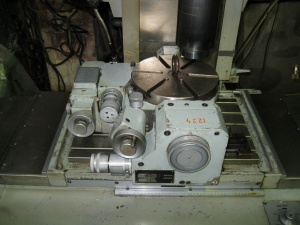

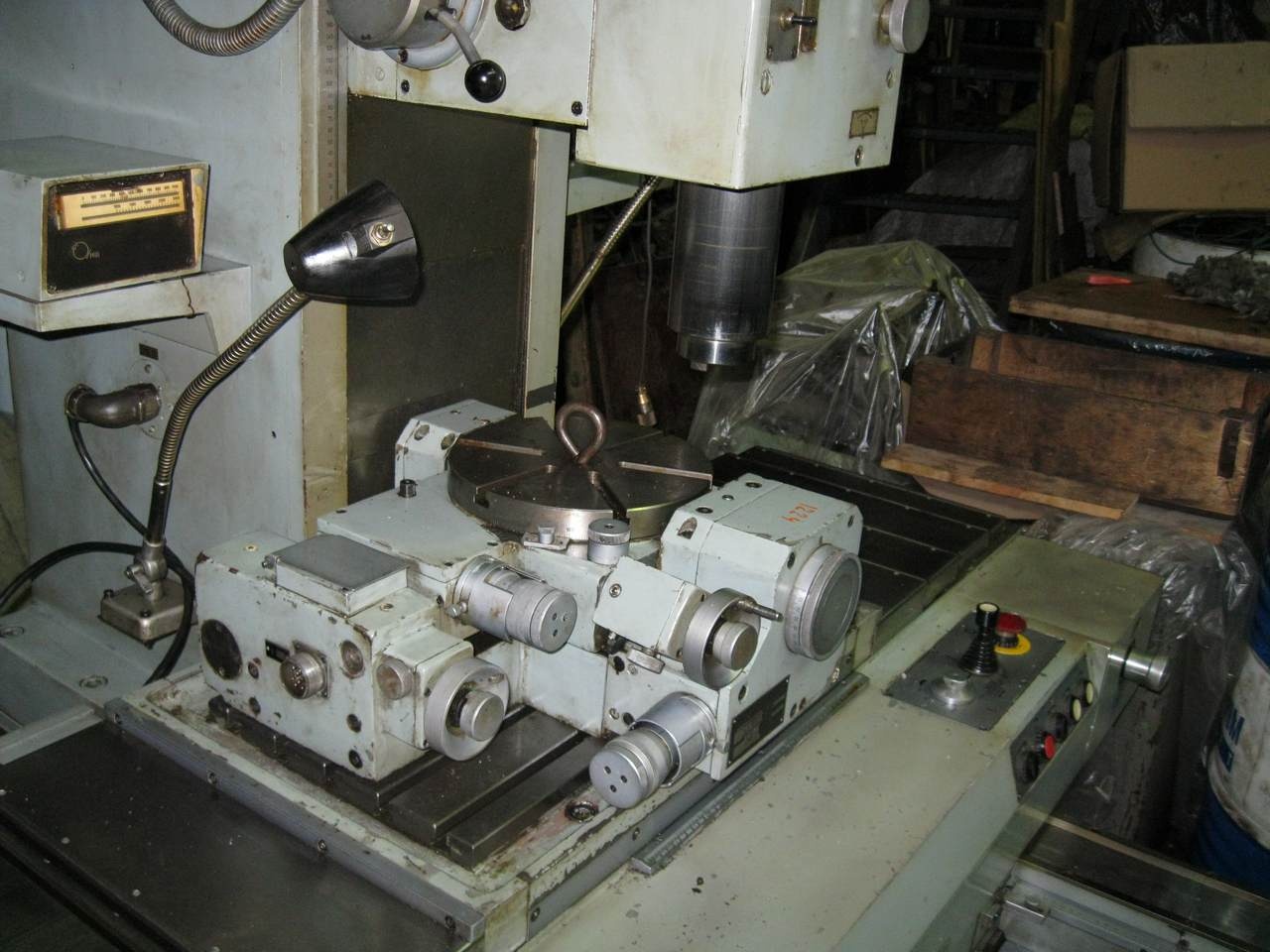

Благодаря своему конструктивному решению и широким технологическим возможностям станок 2431СФ10 удовлетворяет требованиям обработки прецезионных деталей приборостроительной, часовой, радиотехнической, а также других отраслей промышленности. Большое количество принадлежностей и специальный режущий инструмент, которыми комплектуется станок, в значительной степени увеличивают его технологические возможности.

На станке можно выполнять следующие виды работ:

  • сверление;
  • рассверливание;
  • развертывание;
  • растачивание отверстий;
  • подрезку торцов;
  • чистовое фрезерование;
  • нарезание резьбы метчиком;
  • точную разметку шаблонов;
  • контроль линейных размеров и межцентровых расстояний.

Климатическое исполнение станка УХЛ, категория размещения 4.1 по ГОСТ 15150-69.

Год выпуска

1990

Состояние и комплектация

Состояние: хорошее состояние, складское хранение.

Комплектация: отсутствует поперечная линейка, только 1 том руководства по эксплуатации.


Класс точности станка по ГОСТ 8-82Е

С

Ширина рабочей поверхности стола по ГОСТ 6464-78, мм

320

Длина рабочей поверхности стола, мм

560

Количество Т-образных пазов по ГОСТ 6569-75

5

Ширина среднего паза по ГОСТ 1574-75, мм

12+0,027

Ширина остальных пазов, мм

12+0,180

Расстояние между пазами по ГОСТ 6569-75, мм

63

Перемещение стола по ГОСТ 6464-78, мм:

                продольное

400

                поперечное

250

Пределы рабочей скорости перемещения стола (бесступенчатое регулирование), мм/мин

1…1200

Скорость быстрого перемещения стола, мм/мин

2000

Расстояние от оси шпинделя до колонны, мм

320

Расстояние от торца шпинделя до рабочей поверхности стола, мм

                наименьшее

50

                наибольшее

575

Наибольший диаметр сверления по стали в сплошном материале, мм

14,5

Наибольший диаметр рассверливания, мм

30

Наибольший ход гильзы шпинделя, мм

125

Наибольший ход шпиндельной головки, мм

400

Скорость перемещения шпиндельной головки, мм/мин

1200

Пределы частоты вращения шпинделя (бесступенчатое регулирование), об/мин

10…3000

Механические подачи шпинделя, мм/об

0,02; 0,03; 0,05; 0,08; 0,12; 0,20

Обозначение конца шпинделя по ГОСТ 24644-81

30

Степень точности конуса шпинделя по ГОСТ 19860-74

АТ3

Максимальный момент на шпинделе, Н*м

52

Диаметр передней опоры шпинделя, мм

60

Наибольший диаметр растачивания, мм

220

Наибольший диаметр фрезы при фрезеровании, мм

63

Дискретность отсчета блока цифровой индикации, мм

0,001

Точность установки координат, мм

0,002

Наибольшая масса обрабатываемой детали, кг

300

Масса прилагаемого к станку комплекта принадлежностей, кг

380

Масса станка (без электрошкафа и комплекта принадлежностей), кг

2500

Масса электрошкафа, кг

420

Габаритные размеры станка, мм

                высота

2340

                длина

1880

                ширина

1560

Электрооборудование

Род тока питающей сети

переменный, трехфазный

Частота тока, Гц

50

Напряжение, В

380/220

Напряжение цепей управления переменного тока, В

110

Напряжение местного освещения переменного тока, В

24

Количество электродвигателей на станке

4

Электродвигатель главного привода (вращение шпинделя):

                тип

2ПБ-132LГ

                род тока

постоянный

                напряжение, В

220

                мощность, кВт

1,9

                частота вращения, об/мин

1060

Электродвигатель перемещения стола, салазок:

                количество

2

                тип

ДК1-1,7-100

                род тока

постоянный

                напряжение, В

36

                частота вращения, об/мин

1000

                мощность, кВт

0,18

Электродвигатель перемещения шпиндельной головки:

                тип

ДПГ-П-22/2-С1

                род тока

переменный трехфазный

                мощность, кВт

0,55

                частота вращения, об/мин

3000

Общая мощность всех электродвигателей, кВт

2,81

Купить Станок координатно-расточной 2431СФ10 Б/У в Новосибирске по цене 1 000 000 руб.

Создано 17.04.2019 Изменено 06.05.2024
