Станок специальный токарно-накатной РТ 30101 (РТ301.01) выпускается российским машиностроительным предприятием и предназначен для обработки подступичной части оси вагонной колесной пары РУ1 или РУ1Ш ГОСТ 22780-93 (ГОСТ Р 50334-92). На станках можно производить наружное точение, растачивание, сверление, обработку конусов, нарезание резьб: метрической, модульной, дюймовой, питчевой.

Техническая характеристика и жесткость станка позволяют полностью использовать возможности быстрорежущего и твердосплавного инструмента при обработке как черных, так и цветных металлов.

Класс точности станка РТ30101 - Н по ГОСТ 8-82.

Вид климатического исполнения ТВ-2 по ГОСТ 15150-69.

Перечень составных частей с их обозначением накатного станка РТ30101

1. Устройство поводковое        РТ30101.91.000
2. Суппорт              РТ30101.40.000
3. Каретка              РТ30101.50.000
4. Станина              РТ301.10.000
5. Упоры продольного перемещения        РТ 301.32.000
6. Упоры продольного перемещения         РТ 301.32.000
7. Устройство накатное         РТ 301.41.000
8. Фартук                 РТ 301.60.000
9. Опора                   РТ 301.64.000
10. Гидропанель      РТ 301.70.000
11. Гидростанция      РТ 301.74.000
12. Гидроразводка      РТ 301.75.000
13. Электрошкаф       РТ301.80.000
14. Электротрубомонтаж     РТ301.81.000
15. Бабка передняя               1М63Н.20Э.000
16. Шестерни сменные         1М63Н.08.000
17. Бабка задняя           1М63Н.30.000
18. Коробка подач         1М63Б.70.000
19. Устройство защитное        16К30.14.000

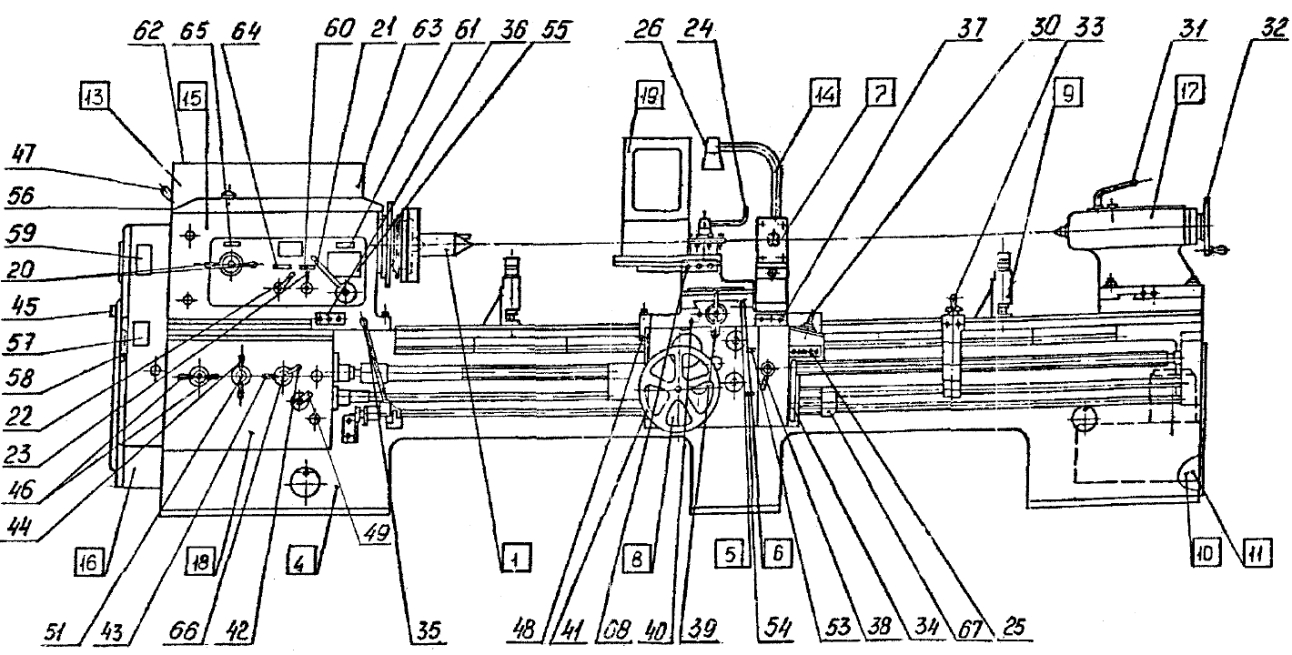

Схема расположения основных частей, органов управления и табличек с символами станка РТ30101

Спецификация органов управления токарно-накатного станка РТ301 01

• 20, 21 Рукоятка переключения частоты вращения шпинделя
• 22 Рукоятка установки нормального или увеличенного шага и деления на много-
• заходные резьбы
• 23 Рукоятка установки правой и левой резьб и подачи
• 24 Рукоятка поворота и зажима резцедержателя
• 25 Панель на фартуке
• 25.1 Тумблер переключения на точение конусов и цилиндров
• 25.2 Тумблер ручного и полуавтоматического режима работы
• 25.3 Тумблер включения гидростанции
• 25.4 Тумблер отвода и подвода ролика накатного устройства
• 25.5 Переключатель подач дистанционного управления
• 26 Тумблер «Освещение включено»
• 30 Рукоятка включения подач и ускоренных перемещений суппорта
• 31 Рукоятка зажима пиноли задней бабки
• 32 Маховик перемещения пиноли задней бабки
• 33 Рукоятка зажима поддержки ходового винта и вала
• 34, 35 Рукоятки управления фрикционом
• 37, 36 Пульты управления на каретке и бабке передней
• 37.1, 36.1 Кнопка аварийного отключения «Стоп»
• 37.2, 36.2 Кнопка «Стоп» двигателя главного привода
• 37.3, 36.3 Кнопка «Пуск» двигателя главного привода
• 38 Рукоятка включения гайки ходового винта
• 39 Рукоятка ручной поперечной подачи суппорта
• 40 Рукоятка включения механической поперечной подачи
• 41 Маховик ручного продольного перемещения суппорта
• 42 Рукоятка настройки на величину шага резьбы и отключения вращения ходо-
• вого винта
• 43 Рукоятка настройки на величину шага резьбы и подачи
• 44 Рукоятка выбора типа резьбы, величины подачи и включения ходового винта
• напрямую
• 45 Квадрат вала шкива для деления на многозаходные резьбы
• 46 Рукоятка выбора величины подачи и шага резьбы
• 47 Рукоятка включения напряжения
• 48 Рукоятка плунжерного насоса для ручной смазки направляющих
• 49 Рукоятка выбора величины подачи

Порядок работы на станке РТ30101

1.1. Установка требуемых частот вращения детали и скорости перемещения инструмента осуществляется рукоятками 20, 21, 42, 43, 44, 47 и переключателем 25.5.
1.2. Наладка станка для получения заданных форм и размеров при обработке изделия.

1.2.1. Наладка суппорта станка на точение коротких конусов осуществляется движением верхней части суппорта, повернутого под углом, соответствующим требуемой конусности. Управление движением осуществляется рукояткой 30.
1.2.2. Наладка суппорта станка на обработку длинных конусов производится сочетанием механических движений суппорта (продольная подача) и верхнего суппорта, повернутого на определенный угол. Для одновременного действия указанных подач установить переключатель 25.1 ложение "Конус" и настроить станок на механическую подачу верхней части суппорта.

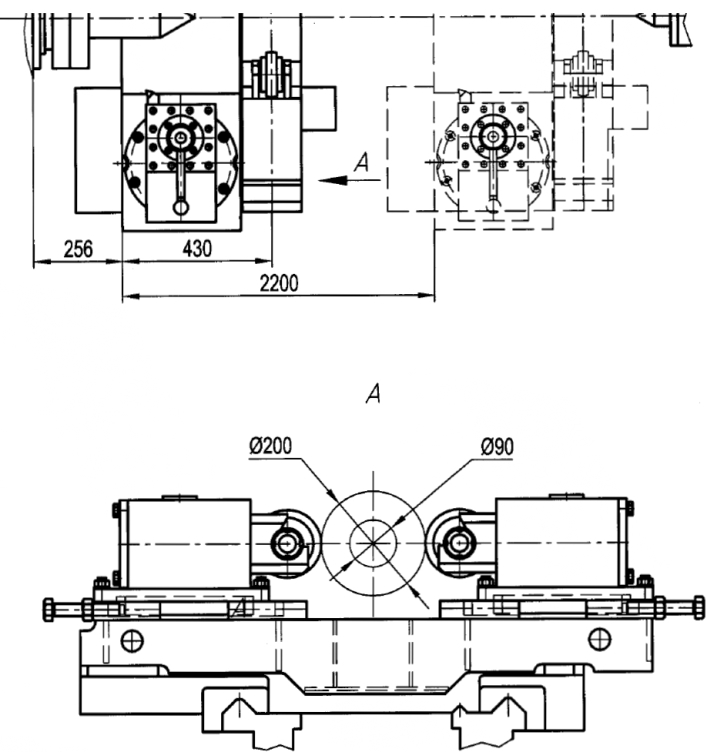

Габариты рабочего пространства станка РТ30101

Рис.1

Рис. 2

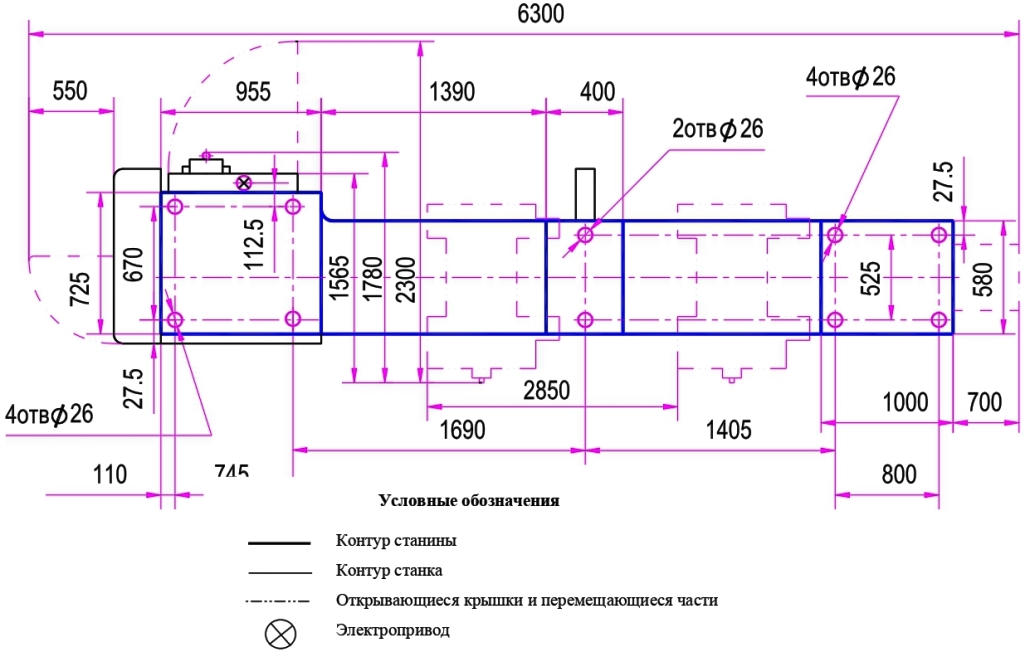

Установочный чертеж накатного станка РТ30101

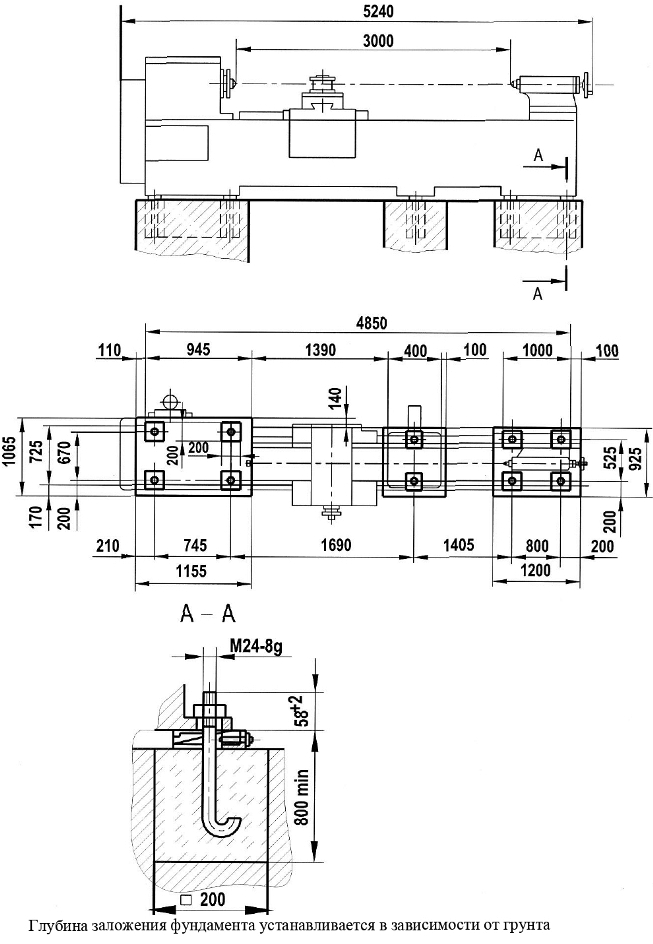

Схема фундамента токарно-накатного станка РТ30101
