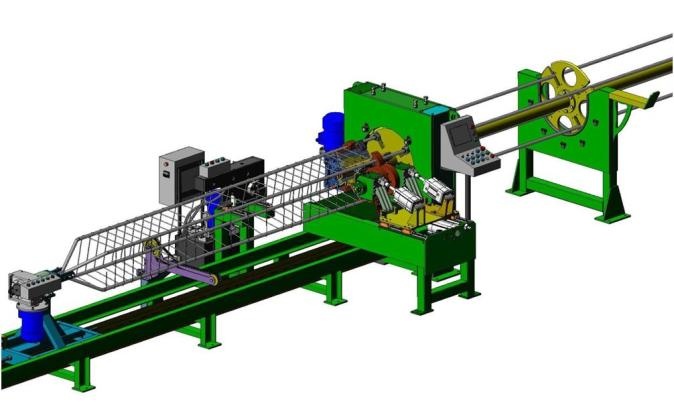

Сваенавивочная машина МСН-2 - Продам в Москве

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Сечение каркасов сваи (тип "квадрат" см. рис. 1), мм 300, 350, 400

2. Максимальная длина каркаса сваи, мм 16 000 (По тех.заданию)

3. Диаметр навиваемой проволоки (Вр-I, A-I), мм 5 – 6

4. Диаметр продольных стержней (А-III), мм 10 – 25

5. Шаг навиваемой проволоки, мм 100, 200

6. Число заходов навиваемой спирали 1

7. Время сварки 12 метрового каркаса (машинное время)

- диаметр арматурных стержней 10 – 16 мм, мин   6

- диаметр арматурных стержней 18 – 25 мм, мин  10

8. Скорость рабочего хода каретки:

- при шаге навиваемой проволоки 100 мм, м/мин 1,25

- при шаге навиваемой проволоки 200 мм, м/мин 2,5

9. Скорость холостого хода каретки, м/мин 24

10. Частота вращения кондуктора, об/мин 8,0

11. Напряжение питающей сети, В 380

12. Мощность установленных электроприводов, кВт 10,6

13. Мощность сварочного трансформатора, кВт 80

14. Количество ступеней регулирования. 8

15. Расчетное давление сжатого воздуха, МПа 0,6

16. Расчетное давление воды, Мпа 0,2 - 0,3

17. Наибольший расход охлаждающей воды, м³/ч 0,5

18. Габаритные размеры машины, мм

- длина 33 000

- ширина (максимальная) 4 000

- высота (с учётом токоподводов) 2 000

19. Масса, кг 5 500
